Предохранители и реле Предохранители и реле BMW X3 G45 (2025–2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW X3 G45 (2025–2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.
В этой статье мы рассматриваем четвертое поколение BMW X3 (G45), имеется по адресу:2024. Вот вы найдете Диаграмма блока предохранителей BMW X3 2025 и 2026, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).
Схема предохранителей BMW X3 2025-2026
Содержание
Схема блока предохранителей в салоне
Схема блока предохранителей в салоне

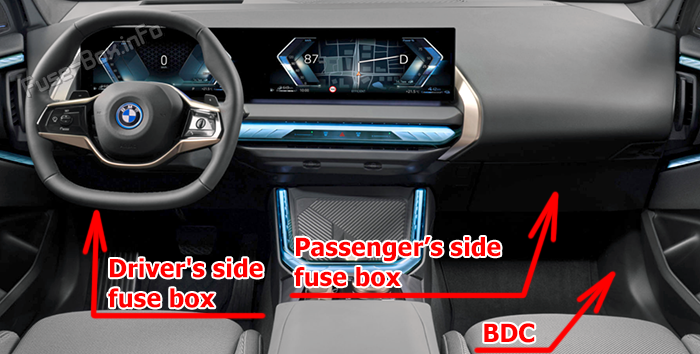

Расположение блока предохранителей
Две Предохранительные панели расположены под приборной доской – первая с пассажирской стороны, вторая со стороны водителя (возможно, вам потребуется снять защитную обрезку). На регуляторе кузова, который расположен в пассажиро-боковой стойке, за обрезкой также имеется несколько предохранителелей.
Диаграмма блока предохранителей

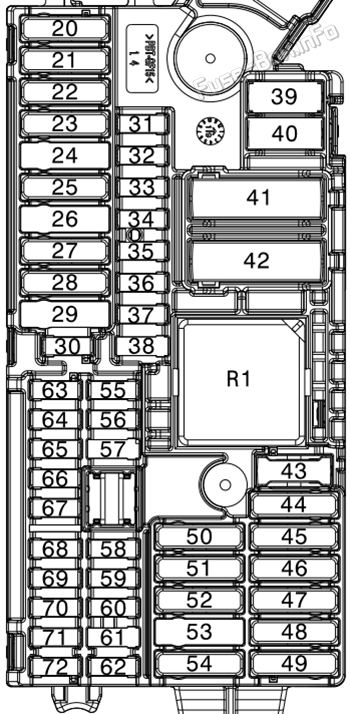

Пассажирская сторона блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 20 | 40A | Мощность окон с функцией предотвращения протечек, дверной модуль, автоматически закрывающийся, внутренние огни, электрические зеркала |
| 21 | 40A | Мощность окон с функцией предотвращения протечек, дверной модуль, автоматически закрывающийся, внутренние огни, электрические зеркала |
| 22 | 30A | Ремни безопасности |
| 25 | 10A | Тематический блок документов |
| 26 | 15A | Блок инструментов, помощь вождению, Infotainment |
| 28 | 20A | модуль двери, автоматически закрывающийся |
| 30 | 7.5A | Сигнализация, задний электрический солнцезащитный солнечный свет, помощь вождению |
| 31 | 7.5A | Сигнализация, гибридная/электротехническая система |
| 32 | 3A | Стояночный тормоз, инфоустановка |
| 33 | 5A | Система кондиционирования воздуха, дверной модуль/автоматически автоматически закрытые электрические зеркала |
| 34 | 7.5A | 48V |
| 35 | 3A | Система кондиционирования воздуха, внутренние огни |
| 36 | 7.5A | Гибридная/электроэнергетическая система |
| 37 | 5A | модуль двери, автоматически закрывающийся |
| 38 | 5A | модуль двери, автоматически закрывающийся |
| 39 | 50A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз |
| 40 | 50A | Система кондиционирования воздуха, электрический вентилятор |
| 41 | 60A | Система кондиционирования воздуха, реле заднего стеклоочистителя, впрыск топлива и аналогичные электроники, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 42 | 60A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), система кондиционирования воздуха, модуль управления функцией рулевой колонки, Horn,OBD (Включаемая диагностика), система контроля уровня (электрическая реле с подвеской), уровень нагрузки, Infotainment, реле заднего стеклоочистителя, модуль двери, автоматически закрывающийся, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 44 | 30A | Подогретые сиденья, регулировка сидений |
| 47 | 5A | Впрыск топлива и аналогичная электроника |
| 52 | 20A | обогрев заднего стекла |
| 53 | 30A | Подогретые сиденья, регулировка сидений |
| 54 | 20A | Отапливаемые сиденья |
| 55 | 10A | Ремни безопасности |
| 56 | 10A | Модуль управления функцией рулевой колонки |
| 57 | 10A | Блок инструментов, инфостанция |
| 60 | 5A | Внутренние огни |
| 61 | 10A | Регулировка сиденья |
| 62 | 7.5A | Гибридная/электроэнергетическая система, 48V |
| 63 | 3A | Внутренние огни |
| 64 | 5A | Сигнализация |
| 65 | 15A | USB Замыкание Предохранителя |
| 66 | 3A | Внутренние огни |
| 67 | 7.5A | Сигнализация, зеркальные реле заднего вида |
| 68 | 7.5A | Электроэнергетика |
| 69 | 7.5A | Гибридная/электроэнергетическая система |
| 70 | 7.5A | Помощь вождению, датчики стоянки/дистанционное открывание (открытие дверей гаража) |
| 71 | 7.5A | Гибридная/электроэнергетическая система, 48V |
| 72 | 7.5A | Система кондиционирования воздуха |

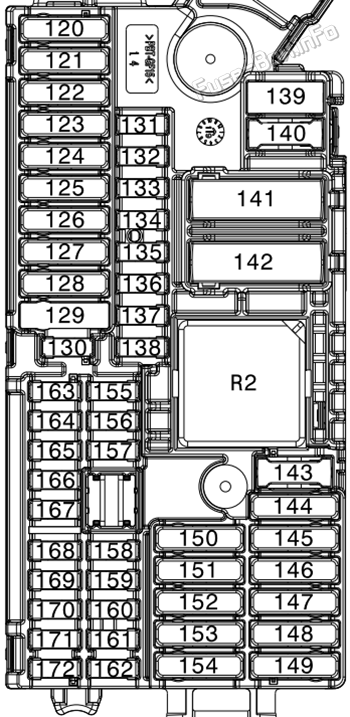

Водитель сбоку блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 120 | 30A | Ремни безопасности |
| 122 | 40A | Мощность окон с функцией предотвращения протечек, дверной модуль, автоматически закрывающийся, внутренние огни, электрические зеркала |
| 123 | 40A | Мощность окон с функцией предотвращения протечек, дверной модуль, автоматически закрывающийся, внутренние огни, электрические зеркала |
| 128 | 20A | модуль двери, автоматически закрывающийся |
| 130 | 10A | Тематический блок документов |
| 131 | 7.5A | Сигнализация, задний электрический солнцезащитный солнечный свет, помощь вождению |
| 132 | 5A | Система кондиционирования воздуха, блок приборов, насос топлива, Модуль двери с автоматическим мягким закрытием, электрическое зеркало |
| 134 | 7.5A | 48V |
| 135 | 15A | Блок инструментов, инфостанция |
| 136 | 5A | Сигнализация |
| 139 | 40A | Реле заднего стеклоочистителя |
| 140 | 50A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз |
| 141 | 60A | Система кондиционирования воздуха, реле заднего стеклоочистителя, впрыск топлива и аналогичные электроники, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 142 | 60A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), система кондиционирования воздуха, модуль управления функцией рулевой колонки, Horn,OBD (Включаемая диагностика), система контроля уровня (электрическая реле с подвеской), уровень нагрузки, Infotainment, реле заднего стеклоочистителя, модуль двери, автоматически закрывающийся, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 144 | 30A | Подогретые сиденья, регулировка сидений |
| 146 | 30A | Индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD |
| 147 | 30A | Впрыск топлива и аналогичная электроника |
| 148 | 30A | Модуль прицепа |
| 152 | 20A | Нагрев/независимый окс. обогреватель |
| 153 | 30A | Подогретые сиденья, регулировка сидений |
| 154 | 20A | Отапливаемые сиденья |
| 155 | 5A | Ремни безопасности |
| 156 | 10A | Регулировка сиденья |
| 158 | 7.5A | Гибридная/электроэнергетическая система, 48V |
| 159 | 3A | Внутренние огни |
| 160 | 15A | USB Замыкание Предохранителя |
| 161 | 10A | Ремни безопасности |
| 162 | 7.5A | Система кондиционирования воздуха, нагревание/независимый обогреватель |
| 163 | 10A | Блок инструментов, инфостанция |
| 165 | 7.5A | USB Замыкание Предохранителя |
| 166 | 7.5A | Информационное оборудование, дверной модуль с автоматическим мягким закрытием |
| 167 | 7.5A | Система кондиционирования воздуха, нагревание/независимое офф. обогреватель,OBD (Гибридная/электротехническая система) 48В |
| 168 | 3A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 169 | 7.5A | Сигнализация |
| 170 | 7.5A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 172 | 7.5A | Помощь вождению, датчики стоянки/дистанционное открывание (открытие дверей гаража) |

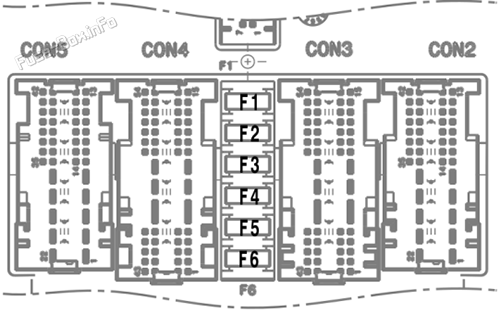

Регулятор домена кузова
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), модуль управления функцией рулевой колонки, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| F2 | 7.5A | OBD (Входная диагностика), система контроля уровня (электрическая реле с подвеской воздуха), уровень нагрузки |
| F3 | 7.5A | Система кондиционирования воздуха, реле заднего стеклоочистителя, модуль двери, автоматически закрывающийся, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| F4 | 5A | Информационное оборудование, дверной модуль с автоматическим мягким закрытием |
| F5 | 20A | Замок двери |
| F6 | 20A | Замок двери |
Схема блока предохранителей в багажном отсеке
Схема блока предохранителей в багажном отсеке

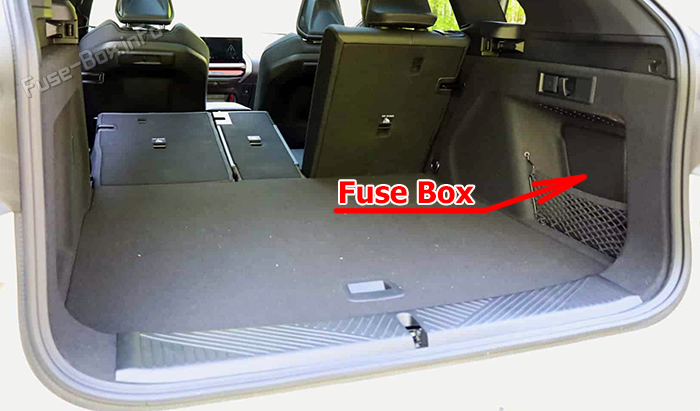

Расположение блока предохранителей
Предохранители расположены в грузовом пространстве справа за крышкой.

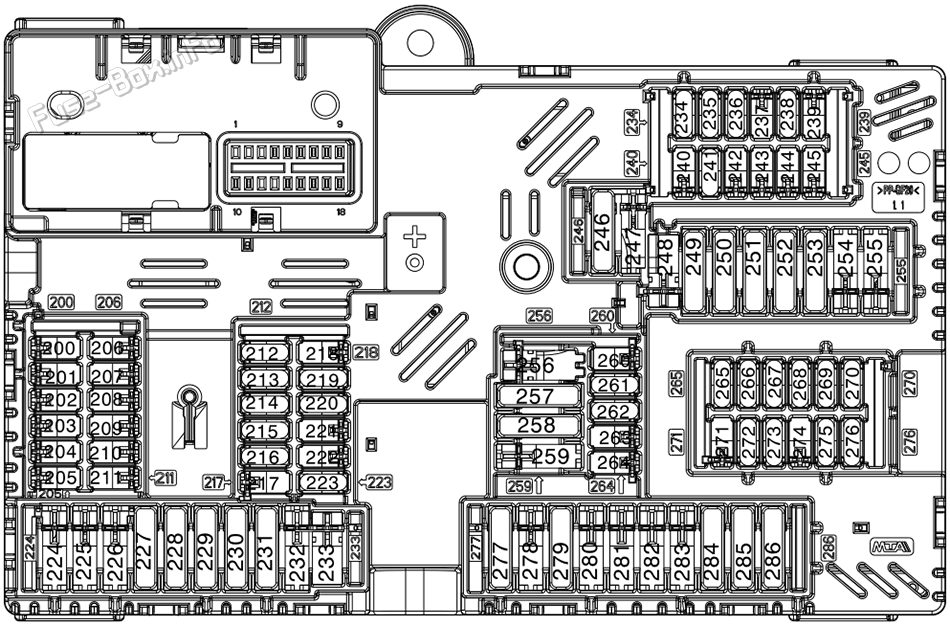

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 212 | 7.5A | Велосипед |
| 213 | 3A | Внутренние огни |
| 214 | 7.5A | Прицепной режим, дверной модуль с автоматическим мягким закрытием |
| 215 | 10A | Гибридная/электроэнергетическая система |
| 219 | 7.5A | Infotainment оборудование, 48V |
| 230 | 20A | Модуль прицепа |
| 231 | 15A | Модуль прицепа |
| 234 | 7.5A | Впрыск топлива и аналогичная электроника |
| 246 | 30A | Дефростер заднего окна (дефростер) |
| 249 | 20A | Уровень нагрузки, передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 250 | 30A | Топливный насос |
| 251 | 40A | Велосипед |
| 252 | 30A | Впрыск топлива и аналогичная электроника |
| 257 | 40A | Ремни безопасности, инфоустановка |
| 258 | 30A | Infotainment |
| 261 | 7.5A | USB Замыкание Предохранителя |
| 262 | 7.5A | Infotainment |
| 265 | 3A | Помощь вождению, датчики стоянки/дистанционное открывание (открытие дверей гаража) |
| 266 | 7.5A | Помощь вождению, датчики стоянки/дистанционное открывание (открытие дверей гаража) |
| 269 | 7.5A | модуль двери, автоматически закрывающийся |
| 270 | 5A | модуль двери, автоматически закрывающийся |
| 272 | 5A | Внутренние огни |
| 273 | 3A | Помощь в вождении |
| 275 | 15A | Впрыск топлива и аналогичная электроника |
| 276 | 7.5A | Ремни безопасности |
| 277 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 279 | 15A | Модуль прицепа |
| 285 | 20A | Отапливаемые сиденья |
| 286 | 20A | Отапливаемые сиденья |
