Предохранители и реле Предохранители и реле BMW X4 F26 (2015–2018)
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW X4 F26 (2015–2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.
В этой статье мы рассматриваем первое поколение BMW X4 (F26), выпускавшихся с 2014 по 2018. Вот вы найдете Диаграмма блока предохранителей BMW X4 2015, 2016, 2017 и 2018, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).
См.BMW X4:
Схема предохранителей BMW X4 2015-2018
Содержание
Схема блока предохранителей в салоне
Схема блока предохранителей в салоне

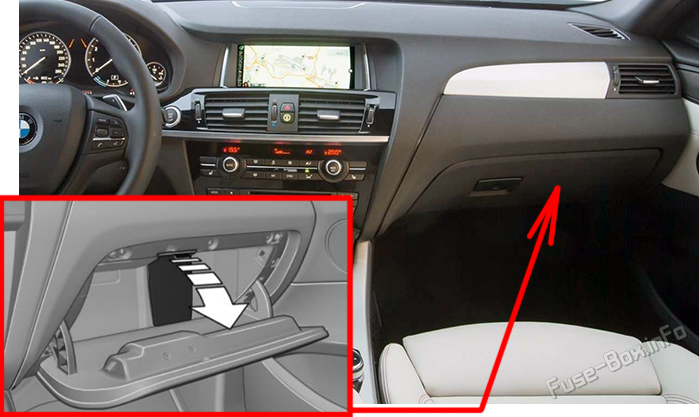

Расположение блока предохранителей
Сверни крышку, стрела.

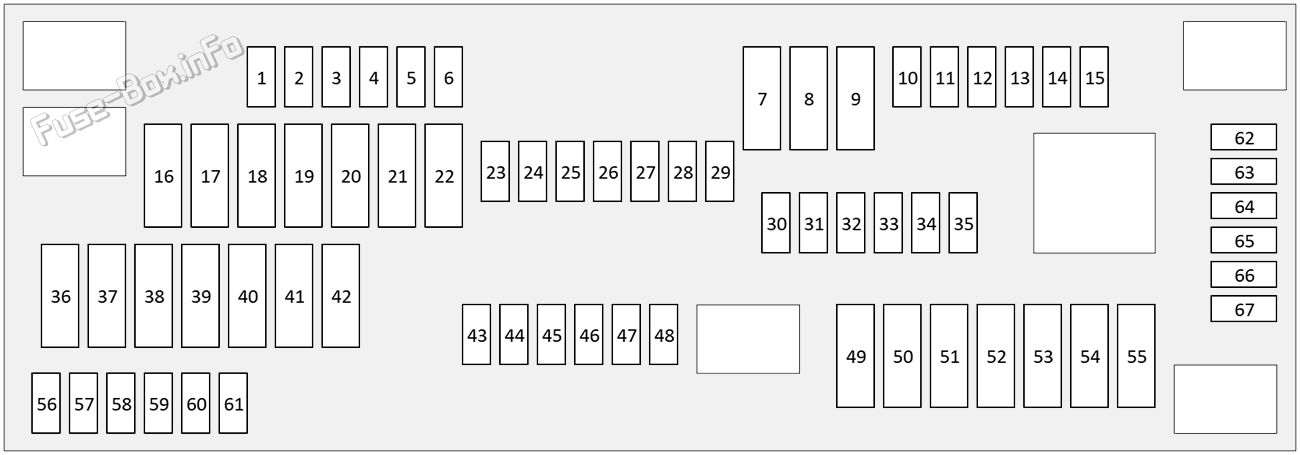

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 2 | 5A | Модуль двери, с автоматическим мягким закрытием |
| 3 | 5A | OBD |
| 4 | 10A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения; телефон |
| 7 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 8 | 30A | Модуль управления функцией рулевой колонки; дисплей HUD; электрические зеркала; главные фары, датчик дождя, датчик света, электронный контроль высоты движения; датчики стоянки, удаленный доступ (открыть двери); Горн; дверной модуль, автоматически закрывающийся; окна с функцией защиты от переборки; реле заднего стеклоочистителя; обогреватель для отопительных устройств; блок приборов; кондиционер воздуха; стеклоочистители; система промывки фар; |
| 9 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 10 | 10A | HUD; модуль освещения |
| 11 | 7.5A | Кондиционирования воздуха |
| 12 | 5A | Тематический блок документов |
| 13 | 5A | Модуль управления функцией рулевой колонки; дисплей HUD; основные фары, датчик дождя, датчик света, электронный контроль высоты движения; модуль освещения; HiFi Amp,TV, видеомодуль; |
| 14 | 15A | Модуль двери, с автоматическим мягким закрытием |
| 15 | 20A | Модуль двери, с автоматическим мягким закрытием |
| 16 | 40A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения; модуль освещения |
| 17 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 18 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 19 | 20A | Модуль прицепа |
| 23 | 5A | Телефон |
| 24 | 10A | Модуль управления функцией рулевой колонки; главные фары, датчик дождя, датчик освещения, электронный контроль высоты движения |
| 25 | 5A | HUD |
| 26 | 5A | Тематический блок документов |
| 31 | 5A | HUD; HiFi Amp,TV; |
| 32 | 7.5A | Электрические зеркала; дверной модуль, автоматически закрывающий мягкий кожух; окна с питанием, обеспечивающие функцию предотвращения протечек; регулировка сидений |
| 33 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости); модуль управления функцией рулевой колонки; вентилятор электрической толщи |
| 34 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости); |
| 35 | 15A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости); цифровая дизельная электроника (DDE); DME- цифровой моторный электроник, интегрированный модуль напряжения -IVM |
| 36 | 30A | - стеклоочистители ветрового стекла; |
| 37 | 30A | Индикатор автоматической коробки передач, система EDC, система привода с приводом на все колеса, индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD; динамическая система привода |
| 38 | 40A | Модуль дверей, с автоматическим мягким закрытием; система запуска |
| 39 | Модуль управления функцией рулевой колонки | |
| 40 | 30A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости); индикатор автоматической коробки передач, система EDC, система привода с приводом на все колеса, индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD |
| 43 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости); модуль управления функцией рулевой колонки; дисплей HUD; HiFi Amp,TV:: редактатор, видеомодель |
| 44 | 5A | HiFi Amp,TV, видеомодуль; обогревательный прибор; кондиционер воздуха |
| 45 | Модуль управления функцией рулевой колонки; дисплей HUD; датчики стоянки, удаленный доступ (дверях); динамическая система привода | |
| 47 | 5A | HUD; динамическая система привода |
| 48 | 5A | Нагреваюсь, независимый окс. - внутренние огни |
| 50 | 20A | Нагреваюсь, независимый окс. обогреватель |
| 52 | 30A | Регулировка сиденья |
| 53 | 30A | Регулировка сиденья |
| 54 | 20A | передний и задний прикуриватель, 12В розетка, заряжаемая розетка для перчаток (12В) |
| 56 | 5A | Модуль дверей, с автоматическим мягким закрытием; система запуска |
| 57 | 15A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 58 | 5A | Регулятор панорамной крыши; конвертируемый верхний модуль, конвертируемый реле |
| 60 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости); модуль управления функцией рулевой колонки |
| 61 | 20A | Регулятор панорамной крыши; задний электрический солнцезащитный модуль; конвертируемый верхний модуль, трансформируемый реле |
| 63 | 10A | Индикатор автоматической коробки передач, система EDC, система привода с приводом на все колеса, индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD |
| 64 | 7.5A | Индикатор автоматической коробки передач, система EDC, система привода с приводом на все колеса, индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD |
| 65 | 20A | передний и задний прикуриватель, 12В розетка, заряжаемая розетка для перчаток (12В) |
| 66 | 7.5A | Индикатор автоматической коробки передач, система EDC, система привода с приводом на все колеса, индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD; световой модуль; внутренние огни |
| 67 | 10A | Регулировка сиденья |
Схема блока предохранителей в багажном отсеке
Схема блока предохранителей в багажном отсеке

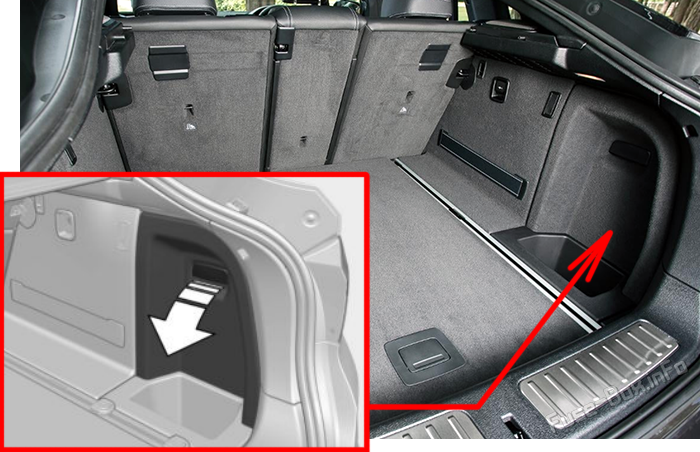

Расположение блока предохранителей
Откройте крышку на правой стороне обрезки, стрелку и снимите звуковую изоляцию.

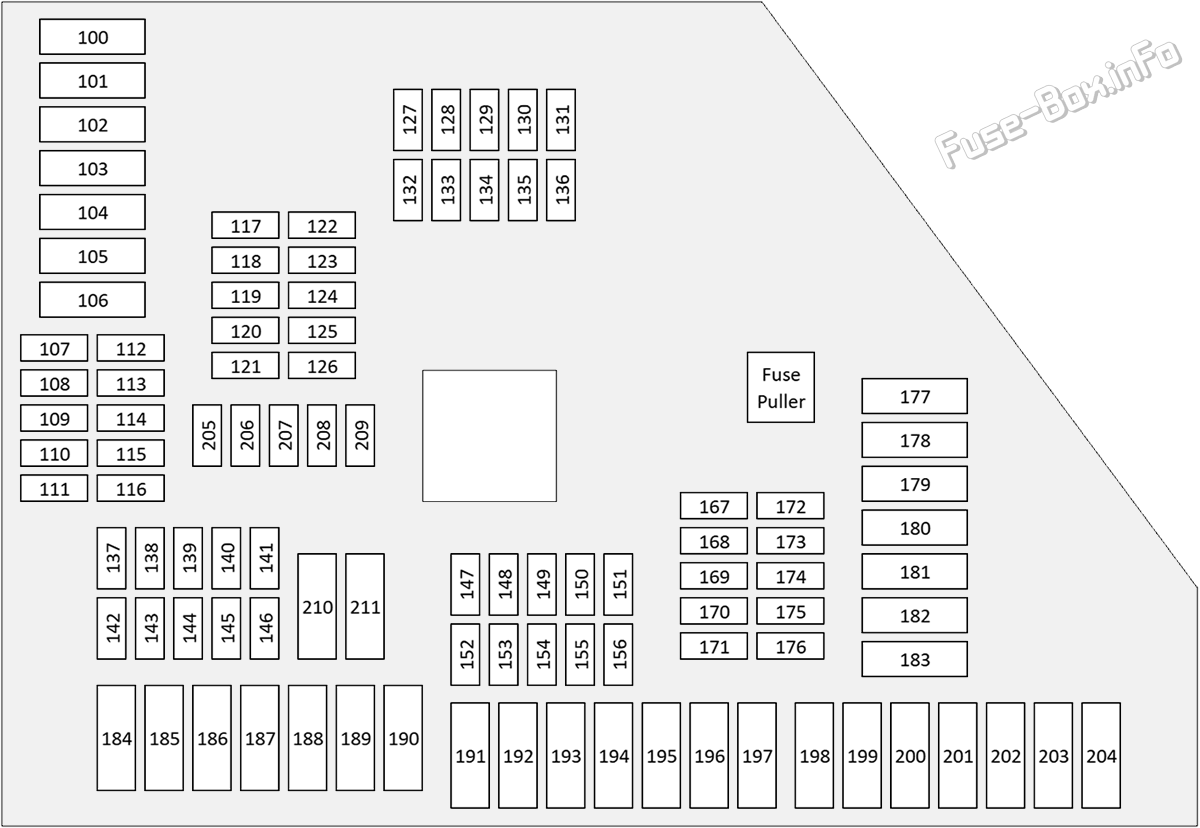

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 100 | 20A | Модуль прицепа, задний электрический солнцезащитный солнечный отруб |
| 101 | 40A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 103 | START-STOP системы | |
| 107 | 10A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения, передний и задний прикуриватель, разъем 12В/зарядное разъемное устройство (12В) |
| 108 | 5A | Замок крышки (хвостовой врата), автоматический замок для задних врат |
| 111 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 115 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости) |
| 117 | 5A | HUD |
| 118 | 5A | HUD, Телефон |
| 120 | 5A | HUD, HiFi Amp,TV:: редактатор, видеомодель |
| 121 | 5A | HUD, электрический вентилятор |
| 123 | 5A | HUD |
| 129 | 5A | HUD |
| 130 | 5A | Стояночные датчики, домовая связь (открыватель двери гаража) |
| 131 | 20A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 132 | 20A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 137 | 15A | Замок крышки (хвостовой врата), автоматический замок для задних врат |
| 139 | 5A | Реле топливного насоса, регулятор топливного насоса, регулятор давления в шинах RDV |
| 140 | 5A | Модуль легких |
| 141 | 5A | Замок крышки (хвостовой врата), автоматический замок для задних врат |
| 143 | 15A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM), передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 144 | 20A | Модуль прицепа, передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 146 | 20A | Модуль прицепа |
| 169 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), HUD, стояночный тормоз |
| 170 | 5A | HUD, HiFi Amp,TV:: редактатор, видеомодель |
| 171 | 0 | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 173 | 15A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 176 | 15A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 184 | 20A | Реле топливного насоса, регулятор топливного насоса |
| 186 | 20A | Отапливаемые сиденья |
| 187 | 20A | Отапливаемые сиденья |
| 188 | 20A | Отапливаемые сиденья |
| 189 | 20A | Отапливаемые сиденья |
| 190 | 30A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), HUD, HiFi Amp,TV, видеомодуль,START-STOP системы |
| 191 | 30A | HiFi Amp,TV:: редактатор, видеомодель |
| 192 | 20A | HiFi Amp,TV:: редактатор, видеомодель |
| 198 | 30A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз |
| 199 | 30A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз |
| 200 | 40A | Замок крышки (хвостовой врата), автоматический замок для задних врат |
| 203 | 30A | Дефростер заднего окна (дефростер) |
