Предохранители и реле Предохранители и реле BMW X4 G02 (2019–2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW X4 G02 (2019–2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.
В этой статье мы рассматриваем второе поколение BMW X4 (G02), выпускавшихся с 2019 по 2026. Вот вы найдете Диаграмма блока предохранителей BMW X4 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026, получить информацию о расположении предохранителелей внутри автомобиля и узнать о назначении каждого Предохранителя (функции Предохранителя).
См.BMW X4:
Схема предохранителей BMW X4 2019-2026
Содержание
Схема блока предохранителей в салоне
Схема блока предохранителей в салоне

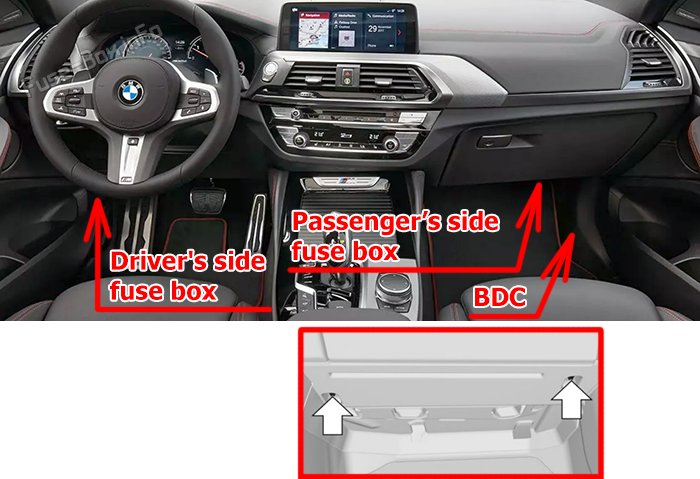

Расположение блока предохранителей
Две Предохранители расположены под приборной доской – первая с пассажирской стороны, вторая со стороны водителя (возможно, вам потребуется снять защитную обвязку – расслабленные крепежные устройства, стрелки и открытое покрытие). На регуляторе кузова, который расположен в пассажиро-боковой стойке, за обрезкой также имеется несколько предохранителелей.
Диаграмма блока предохранителей

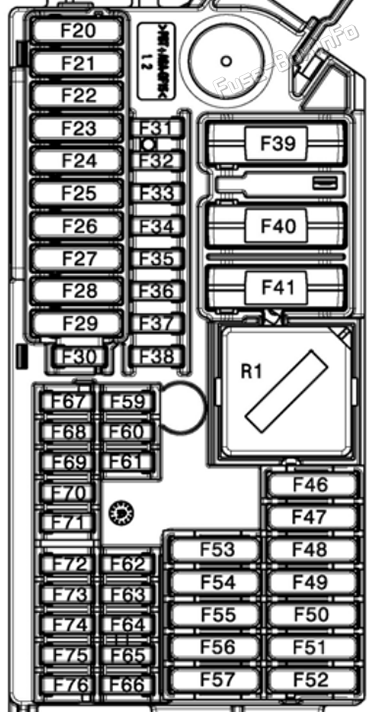

Пассажирская сторона блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 20 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 21 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 22 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 23 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 24 | 30A | Ремни безопасности |
| 25 | 20A | Модуль замены; резервного реле |
| 26 | 20A | Задние стеклоочистители/световые огни, датчики дождя, реле светодатчиков |
| 27 | 5A | Сигнализация автомобиля |
| 28 | 40A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), стояночный тормоз |
| 29 | 20A | Фары, датчик дождя, светодатчик |
| 32 | 5A | Стояночный тормоз, центральная панель управления консолью |
| 34 | 5A | Тематический блок документов |
| 35 | 5A | Индикатор передачи /DSC- контроль динамической устойчивости /SMG- Последовательный ручной коробок передач, помощь вождению, Infotainment |
| 36 | 5A | Сигнализация автомобиля, модуль управления трансмиссией; переключающее реле, внутренние огни |
| 39 | 60A | BDC |
| 40 | 40A | Система кондиционирования воздуха, электрический вентилятор |
| 46 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 47 | 20A | передний и задний прикуриватель |
| 48 | 20A | Отапливаемые сиденья |
| 51 | 30A | Индикатор передачи,EDC, управление автоматической трансмиссией передач |
| 52 | 20A | Отапливаемые сиденья |
| 53 | 30A | Регулировка сиденья |
| 55 | 30A | Регулировка сиденья |
| 57 | 10A | Помощь в вождении |
| 59 | 5A | Электрохромное зеркало заднего вида, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 60 | 5A | Помощь в вождении |
| 61 | 5A | Уровень нагрузки, внутренние огни |
| 62 | 5A | Внутренние огни |
| 63 | 5A | Система кондиционирования воздуха |
| 64 | 5A | Регулировка сиденья |
| 65 | 5A | Регулировка сиденья |
| 66 | 5A | Внутренние огни |
| 67 | 5A | Регулировка сидений, электрические зеркала, внутренние огни |
| 68 | 5A | Электрические зеркала, внутренние огни |
| 69 | 5A | Электроэнергией, впрыском топлива и аналогичной электроникой |
| 70 | 5A | Электроэнергией, впрыском топлива и аналогичной электроникой |
| 71 | 5A | Внутренние огни |
| 73 | 5A | Тематический блок документов |
| 74 | 5A | Электроэнергетика |
| 75 | 10A | Ремни безопасности |
| 76 | 5A | Модуль управления функцией рулевой колонки |

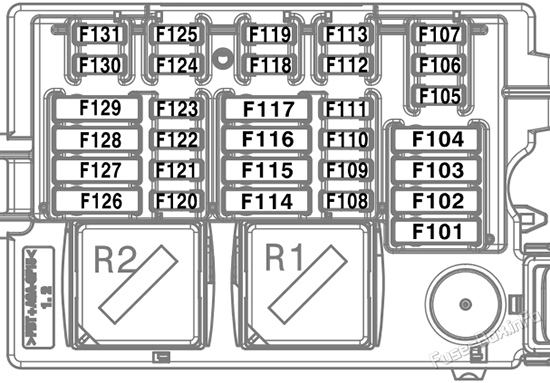

Водитель сбоку блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 105 | 7.5A | Впрыск топлива и аналогичная электроника |
| 107 | 10A | Реле топливного насоса/регулятор топливного насоса |
| 108 | 15A | Впрыск топлива и аналогичная электроника |
| 110 | 5A | Нагрев/независимый обогреватель |
| 111 | 5A | Задний распределительный щит |
| 117 | 30A | Индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD |

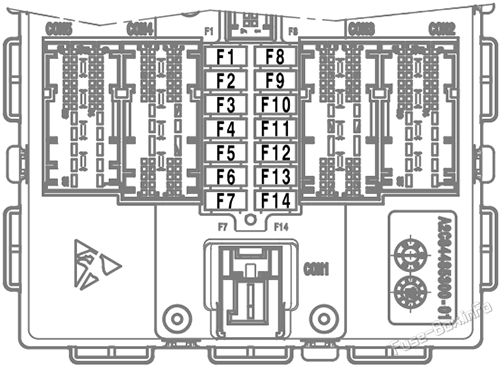

Регулятор домена кузова
| № | Ампы | Описание |
|---|---|---|
| 1 | 5A | Модуль управления функцией рулевой колонки, помощь вождению, Infotainment, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 2 | 7.5A | Диагностика на борту (в режиме боеготовности) OBD), компрессорный реле подвески, система динамического привода, уровень нагрузки |
| 3 | 7.5A | Система кондиционирования воздуха, задний электрический солнцезащитный солнечный свет, задние врата, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 4 | 5A | Инфо-защитная система, дверной модуль/автоматическая система " мягких дверей " , система " старт-стоп " |
| 5 | 20A | модуль двери, автоматически закрывающийся |
| 6 | 20A | модуль двери, автоматически закрывающийся |
| 7 | 15A | Рог |
| № | Ампы | Описание |
|---|---|---|
| 4 | 20A | Заблокировать реле, отпереть реле (двери, крышка топливного бака) |
| 6 | 20A | Реле замка двери водителя, реле запирания (дверная замок водителя, дверная замок переднего пассажира, замок задней двери водителя, замок двери задней двери пассажира, центральный привод заправочной двери) |
| 7 | 15A | Сигнал (на английском языке) |
| 10 | 5A | Блок переключения рулевой колонки, передняя вентиляционная решетка, звукодиодная панель, осветительный блок, головной блок |
| 11 | 7.5A | Диагностический соединитель, электронный контроль высоты движения, вертикальная динамичная платформа |
| 12 | 7.5A | Система отопления/кодировки воздуха, модуль функционирования задних дверей, датчики дождя/света/солнечных/конденсационных процессов |
| 13 | 5A | Система запуска/остановки |
Схема блока предохранителей в багажном отсеке
Схема блока предохранителей в багажном отсеке

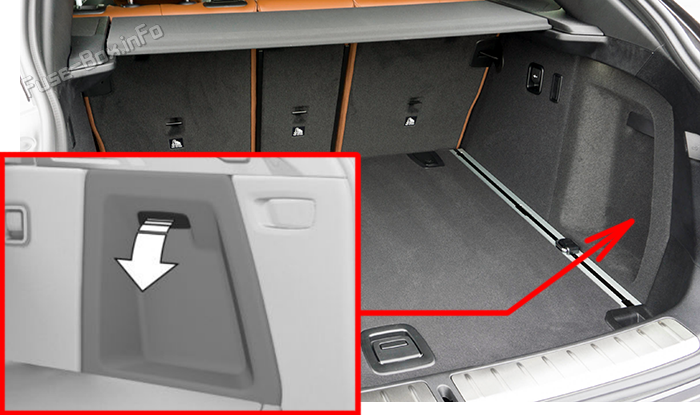

Расположение блока предохранителей
Открой крышку на правой стороне. - Это не так.блок предохранителей расположен за звуковой изоляцией.

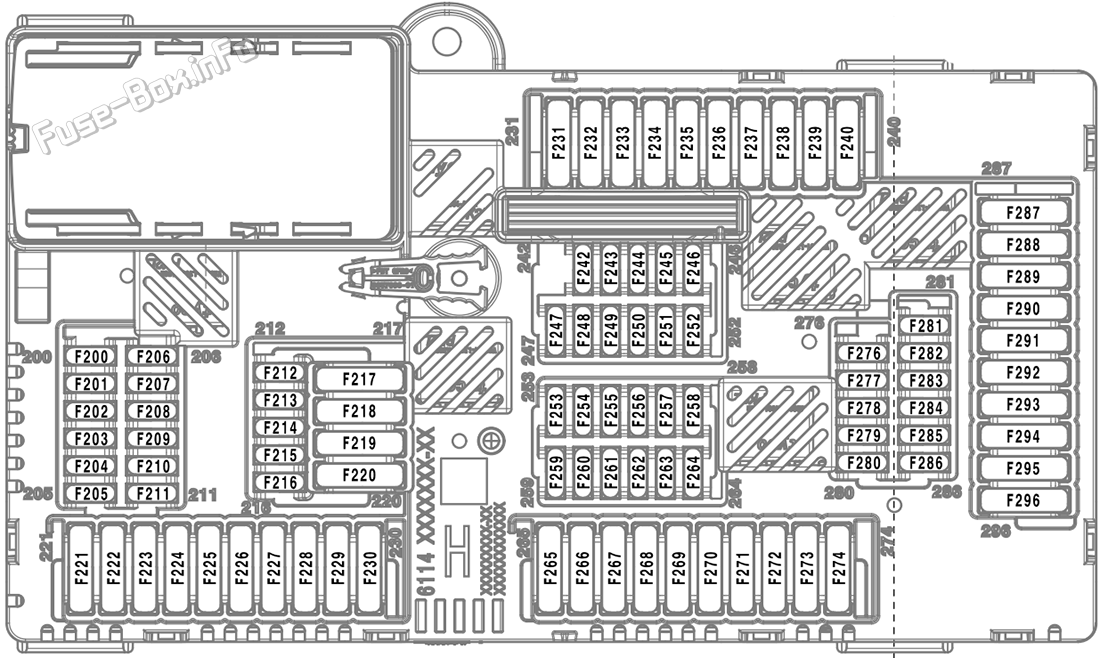

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 203 | 7.5A | Впрыск топлива и аналогичная электроника |
| 204 | 5A | Система кондиционирования воздуха, помощь вождению |
| 206 | 5A | Помощь в вождении |
| 208 | 5A | Помощь в вождении |
| 209 | 5A | Звуковая система, индикатор передачи /DSC- контроль динамической устойчивости /SMG- Последовательный ручной коробок передач, впрыск топлива и аналогичная электроника |
| 210 | 5A | Модуль управления функцией рулевой колонки |
| 212 | 15A | HUD, Infotainment |
| 214 | 5A | USB |
| 215 | 5A | Звуковая система, Infotainment |
| 216 | 5A | Infotainment |
| 217 | 40A | Infotainment |
| 218 | 20A | Аудиовизуальная система |
| 220 | 30A | Infotainment |
| 224 | 30A | Реле компрессорной системы подвески, система динамического привода, уровень нагрузки |
| 225 | 20A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 226 | 30A | Электрозадний солнцезащитный солнечный свет, Врата |
| 226 | 40A | Электрозадний солнцезащитный солнечный свет, Врата |
| 227 | 30A | Впрыск топлива и аналогичная электроника |
| 230 | 30A | Ремни безопасности |
| 231 | 30A | Дефростер заднего окна (дефростер) |
| 240 | 20A | Модуль прицепа |
| 244 | 5A | Сигнализация автомобиля, реле топливного насоса/регулятор топливного насоса, модуль двери, автоматически закрывающийся насос |
| 254 | 5A | Велосипед |
| 255 | 5A | Помощь в вождении |
| 257 | 5A | Ремни безопасности |
| 259 | 15A | Впрыск топлива и аналогичная электроника |
| 262 | 5A | Система кондиционирования воздуха |
| 263 | 7.5A | USB |
| 264 | 10A | Велосипед |
| 267 | 30A | Отапливаемые сиденья |
| 269 | 30A | Индикатор передачи /DSC- контроль динамической устойчивости /SMG- Последовательный ручной коробок передач |
| 271 | 30A | Реле топливного насоса/регулятор топливного насоса, впрыск топлива и аналогичные электронные средства |
| 273 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В) |
| 279 | 5A | Велосипед |
| 282 | 20A | Модуль прицепа |
| 284 | 20A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В), модуль прицепа |
| 289 | 20A | Модуль прицепа |
| 295 | 30A | передний и задний прикуриватель, 12В розетка/зарядная розетка для перчаток (12В), модуль прицепа |
| 296 | 20A | Модуль прицепа |
Дополнительная информация: Предохранители и реле BMW X4 G02 (2019–2026)
Предохранители и реле bmw x4 g02 2019 2026: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
