Схема предохранителей BMW X5 2014-2018
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

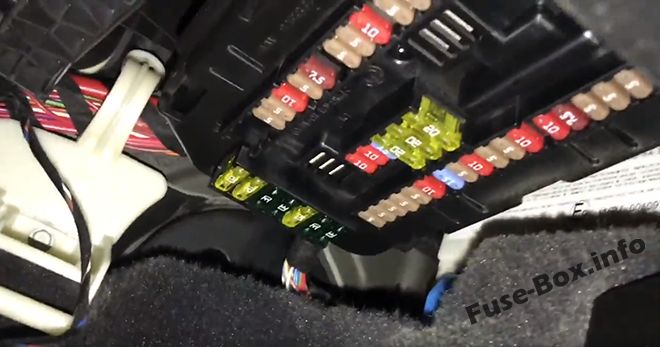

Расположение блока предохранителей

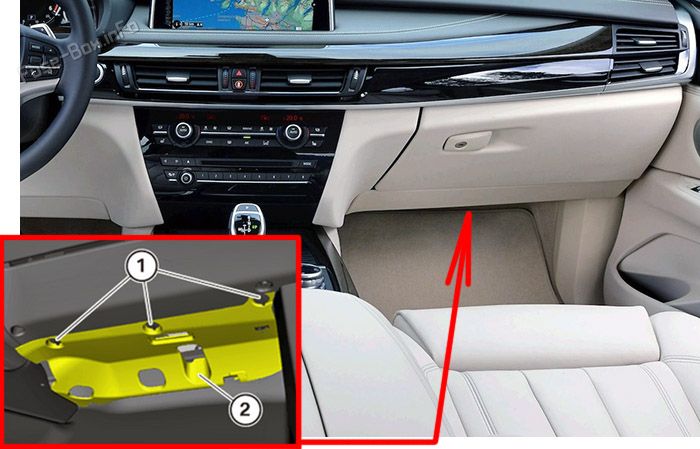

Блок расположен под перчаточным ящиком. Ослабьте крепления (1) в направлениях стрелок, осторожно снимите панель облицовки и отсоедините соответствующий разъём.

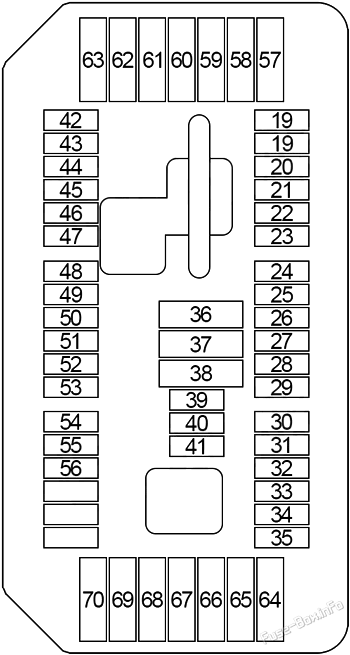

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 19 | 5A | Удалённый получатель управления |
| 20 | 5A | Центр контроля за функционированием крыши |
| 21 | 5A | Группа предварительного разогрева |
| 22 | 7.5A | Блок переключения дверей водителя, снаружи пассажирского зеркала |
| 23 | 10A | Электроника (цифровая электроника) DME) |
| 24 | 10A | Управление электронной передачей |
| 25 | 5A | Комплект для приёма, регулятор iDrive |
| 26 | 5A | Удлиненный спикер на диафрагме, переключатель нагрева заднего/правого сидений |
| 27 | 10A | Водитель/пассажирский опорный клапан, боковой переключатель регулировки сиденья водителя/пассажира |
| 28 | 5A | Сенсор дождя/света/солнечной/конденсации, центр управления функциональными функциями крыши, светозажигательные лучи ванити |
| 29 | 15A | Водный насос |
| 30 | 10A | Охлаждающий насос для воздушного охладителя заряда |
| 31 | 5A | Отключить релей электрического вентилятора |
| 32 | 5A | & Перенос |
| 33 | 5A | N63, S63:: насос для турбонагнетателя N20:: A/C Компрессор (электромагнитный), электрический вспомогательный обогревательный аппарат |
| 34 | 5A | Комплексная система управления шасси (ICM) |
| 35 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 36 | 20A | Центр питания (12В) |
| 37 | 20A | Передний зажигалочный зажигалочный автомобиль (12V соединение) |
| 38 | 20A | Центр контроля за функционированием крыши |
| 39 | 15A | Левый фара |
| 40 | - | - |
| 41 | 10A | S63:: Насос для воздушного охлаждения с зарядом N20:: Запорный клапан холодильного агента, электромагнитная электроника (электроника) EME) |
| 42 | 5A | Электронный контроль за плотиной, электрохромное внутреннее зеркало заднего вида |
| 43 | 5A | Слева/справа - целевое освещение |
| 44 | 7.5A | Системы помощи водителю на основе видеокамер (KAFAS) Активное управление |
| 45 | 5A | Активный контроль круизных работ (ACC), автоматический датчик контроля за рециркуляцией воздуха (AUC) |
| 46 | 5A | Радиатор стукач B47, N47, N57:: Установка для обогрева двигателя, радиоактивный двигатель для привода |
| 47 | 5A | Электронный модуль ночного видения (NVE), звукогенератор транспортных средств (VSG) |
| 48 | 10A | Центр переключения рулевой колонки |
| 49 | 5A | Регулирующий датчик поворота N57D30T1:: выключатель клапана для резервуара для расширения охладителя, датчик поворота углов |
| 50 | 5A | Тематический блок инструментов |
| 51 | - | - |
| 52 | 7.5A | Тематический блок инструментов |
| 53 | 5A | Светофорная гвоздь, свет в декоративном секторе, освещение дверных карманных дверей, освещение дверных досок, свет спереди левой/права футвелла |
| 54 | 10A | Переключатель передачи (GWS) |
| 55 | 5A | Сервотроник (связь с английским языком) SVT), электромеханическое управление рулевым управлением (EPS) |
| 56 | 5A | Управление вертикальными динамическими потоками (в долл. США) VDM) |
| 57 | 20A | Левый фара |
| 58 | 30A | Контроль динамической устойчивости (DSC) |
| 59 | 40A | Активное рулевое управление |
| 60 | 40A | Этап вывода |
| 61 | 20A | Электронный контроль за плотиной |
| 62 | 20A/30A | Управление вертикальными динамическими потоками (в долл. США) VDM) |
| 63 | 30A | & Переносная ячейка (VTG) |
| 64 | 30A | Модуль отопления сиденья пассажира |
| 65 | 30A | Модуль отопления сиденья водителя |
| 66 | 20A | Независимый вспомогательный обогревательный аппарат |
| 67 | 30A | Блок переключения бокового регулировки сиденья водителя (без модуля сиденья) SMFA)), модуль сиденья водителя (SMFA) |
| 68 | 30A | Блок переключения бокового регулировки сиденья пассажира (без модуля сиденья) SMBF)), модуль сиденья пассажира (SMBF) |
| 69 | 20A | Управление электронной передачей (электронный EGS) |
| 70 | 20A | Регулировка электрической рулевой колонки |

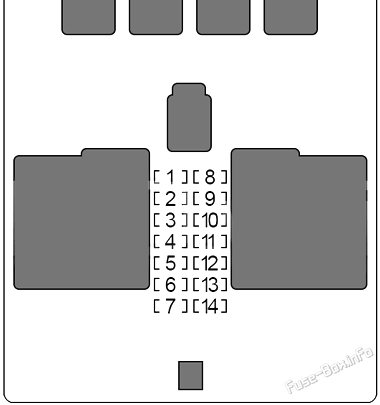

Body Domain Controller (BDC)
Body Domain Controller (BDC)

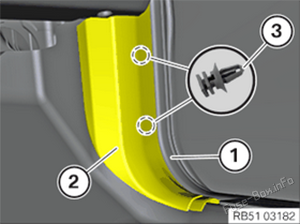

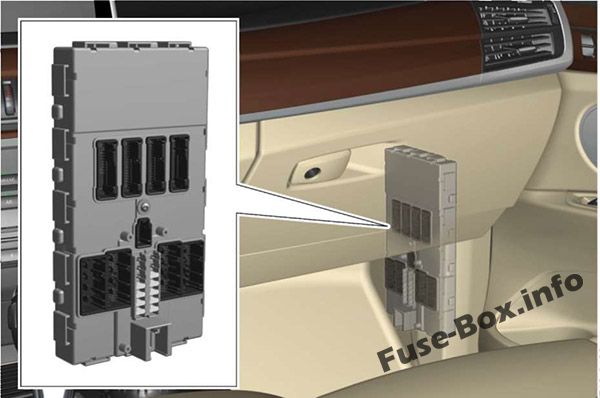

Блок расположен в передней стойке со стороны пассажира, за облицовкой под перчаточным ящиком.
Снимите уплотнитель дверного проёма (1) в области боковой облицовки (2). Специальным инструментом 00 9 325 освободите облицовку (2) из фиксаторов (3) и снимите её. При необходимости извлеките фиксаторы (3), оставшиеся в отверстиях.
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 30A | Привод в режиме " окна " для подачи энергии |
| 2 | 30A | Боковой привод задней мощности водителя |
| 3 | 20A | Замок передней пассажирской двери |
| 4 | 30A | Водитель: привод с помощью окна |
| 5 | 30A | Отражатель заднего окна |
| 6 | 30A | Боковой привод задней мощности пассажира |
| 7 | 20A | Замок двери водителя |
| 8 | - | - |
| 9 | 5A | Центр переключения рулевой колонны, подразделение переключателя света, оперативный механизм системы помощи водителю с переключателем предупреждения об опасности |
| 10 | 7.5A | Левый фара |
| 11 | 7.5A | Диагностический соединитель, система отопления/кадровой кондиционирования воздуха, контроль динамической устойчивости (DSC) |
| 12 | 5A | Комплект телематических сообщений, модуль для работы с электронными внешними дверями |
| 13 | 15A | Горн (низкий/высокий диапазон) |
| 14 | - | - |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

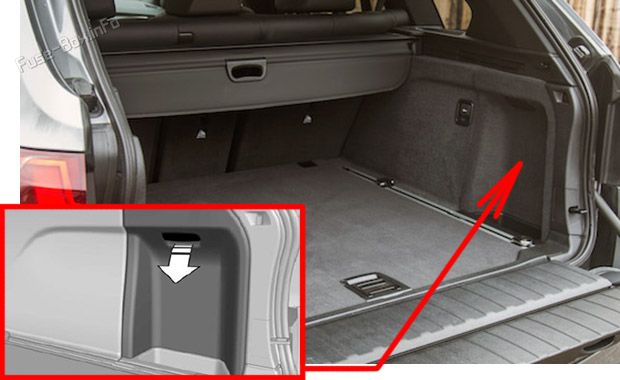

Расположение блока предохранителей
Блок расположен справа, за крышкой. Откройте крышку с правой стороны в направлении стрелки.

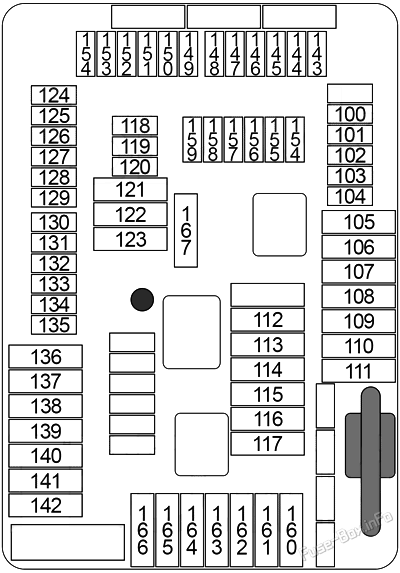

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 100 | 5A | Тормозной кнопкой |
| 101 | 15A | Правый свет |
| 102 | 5A | Группа по аккумуляторным батареям большой мощности |
| 103 | 5A | Сирен с датчиком нажатия на кнопку |
| 104 | 5A | Группа контроля за стояночным тормозом, естественное обнаружение вакуумной утечки (NVLD) |
| 105 | 30A | Реверсивный электромеханический механизм втягивания ремня безопасности (Right) |
| 106 | 30A | 6.7.7 Боковой крутящий момент заднего ося |
| 107 | 40A | Автоматическое связывание смазочных материалов (приведение в действие) 2014-2016), модуль функции вегетационной системы (2016-2019) |
| 108 | - | - |
| 109 | - | - |
| 110 | 40A | Релей для подвески компрессора |
| 111 | - | - |
| 112 | 20A | Модуль управления топливными баками под давлением |
| 113 | 30A | Модуль прицепа |
| 114 | 30A | Модуль прицепа |
| 115 | 20A | Правый свет |
| 116 | 30A | Группа управления стояночным тормозом |
| 117 | 30A | Реверсивный электромеханический механизм втягивания ремня безопасности (Left) |
| 118 | 5A | Видеопереключение (VSW) |
| 119 | - | - |
| 120 | 5A | Группа управления питанием N20:: Зарядный контролер вспомогательного аккумулятора |
| 121 | 20A | Глава подразделения |
| 122 | 30A | Аудиоусилитель |
| 123 | - | - |
| 124 | 5A | Видеомодул |
| 125 | - | - |
| 126 | 10A | Автоматическая установка для удушения задней двери пассажира |
| 127 | 5A | DVD- Перемены |
| 128 | 5A | Трейлер беспроводной зарядки, усилитель Антенны, базовый талон |
| 129 | 15A | Активный звуковой дизайн (ASD) |
| 130 | 5A | Автоматическое связывание смазочных материалов |
| 131 | 5A | Светосопоставительный свет, задний кнопка на внутренней части задней крышки, фильтр для улавливания шума |
| 132 | 5A | Распределение бокового крутящего момента заднего осью, электронный контроль высоты движения |
| 133 | 5A | Автоматическое регулирование климата |
| 134 | 5A | Автоматическая установка для установки задней двери водителя |
| 135 | 5A | Гасгенератор для установки на аккумуляторной батарее |
| 136 | - | - |
| 137 | - | - |
| 138 | - | - |
| 139 | 20A | Сокет прицепа |
| 140 | 20A | Замок с бутафорией/ |
| 141 | - | - |
| 142 | - | - |
| 143 | 10A | Крутой ящик |
| 144 | 15A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 145 | 5A | Помощник по вопросам стоянки, информационно-справочный вентилятор No 2 |
| 146 | 15A | 3.7 Электрическая пашина выхлопных газов (No 1, No2) |
| 147 | 15A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 148 | 5A | Предупреждение об изменении полосы движения (SWW) |
| 149 | 7.5A | Правый свет |
| 150 | 5A | 2014-2016:: Бесконтактная система оценки открытия шлюза, электронная система, заряжающая электронику |
| 150 | 7.5A | 2016-2019:: Электроника для оценки открытия входа, электроника для обеспечения соответствия, модуль функций встроенной в ход системы |
| 151 | 5A | USB-HUB (USB Соединение No 1/No 2,AUX- В связи с этим. |
| 152 | 5A | Реверсивный электромеханический механизм втягивания ремня безопасности (Left/Right) |
| 153 | 15A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 154 | 5A | Камера обзора всех направлений (All-Round Visionera) TRSVC), реверсирующая камера |
| 155 | 10A | Автоматическая установка для удушения двери пассажира |
| 156 | 10A | Автоматическая установка для установки в двери водителя |
| 157 | - | - |
| 158 | 10A | Развлечение заднего сиденья |
| 159 | 5A | Аудиовизуальный усилитель, вентилятор No 2 |
| 160 | 20A | Задний сочлененный двигатель |
| 161 | - | - |
| 162 | 20A | Задний зажигалочный зажигалочный зажигалочный огонь (12В подсоединение No 1 и No 2), зажигалочный зажигалочный зажигалочный зажигалочный зажигалочный зажигалочный зажигалок (12В) |
| 163 | 30A | Модуль прицепа |
| 164 | 30A | Модуль отопления заднего сиденья |
| 165 | 20A | Регулятор насоса (нагнетаемого топлива) EKPS) |
| 166 | 30A | Модуль отопления задних сидений |
| 167 | 30A | Автоматическое движение двери водителя, автоматические маневры двери пассажира |

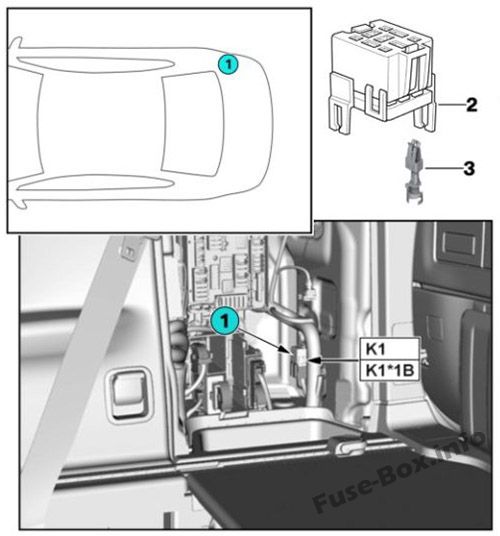

Вспомогательные реле могут находиться рядом с блоком предохранителей, например реле пневматической подвески или холодильника.

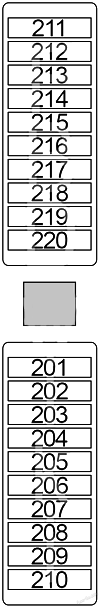

Дополнительный блок № 1
| № | Ампы | Защитный компонент |
|---|---|---|
| 201 | 10A | Вспомогательный блок контроля (в долл. США) SEC) |
| 202 | 7.5A | Вспомогательный блок контроля (в долл. США) SEC) |
| 203 | 5A | Вспомогательный блок контроля (в долл. США) SEC) |
| 204 | 5A | Вспомогательный блок контроля (в долл. США) SEC) |
| 205 | 5A | Переключить вспомогательный модуль |
| 206 | 5A | Аудиовспомогательный модуль |
| 207 | 20A | Аудиовспомогательный модуль |
| 208 | 5A | Аудиовспомогательный модуль |
| 209 | 5A | Аудиовспомогательный модуль |
| 210 | 5A | Вспомогательный блок контроля (в долл. США) SEC) |
| 211 | 20A | Депоггер ветрового стекла |
| 212 | 20A | Депоггер ветрового стекла |
| 213 | 15A | Подогреваемое боковое окно (спереди слева/справа) |
| 214 | 5A | Группа вспомогательного контроля |
| 215 | 5A | Группа вспомогательного контроля |
| 216 | 5A | Группа вспомогательного контроля |
| 217 | 5A | Аудиовспомогательный модуль |
| 218 | 5A | Группа вспомогательного контроля |
| 219 | 5A | Аудиовспомогательный модуль |
| 220 | 5A | Группа вспомогательного контроля |

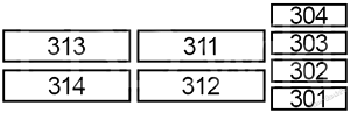

Дополнительный блок № 2
| № | Ампы | Защитный компонент |
|---|---|---|
| 301 | 10A | Группа вспомогательного контроля |
| 302 | 5A | Переключить вспомогательный модуль |
| 303 | 5A | Аудиовспомогательный модуль |
| 304 | 5A | Вспомогательный блок контроля (в долл. США) SEC) |
| 311 | 30A | Окно мощности |
| 312 | 30A | Окно мощности |
| 313 | 30A | Окно мощности |
| 314 | 30A | Окно мощности |
| 615 | 5A | Электроника (электроника) EME) |
| 612 | - | - |

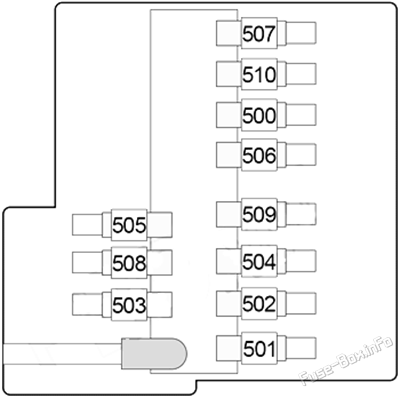

Предохранители на аккумуляторной батарее
Предохранители на аккумуляторной батарее

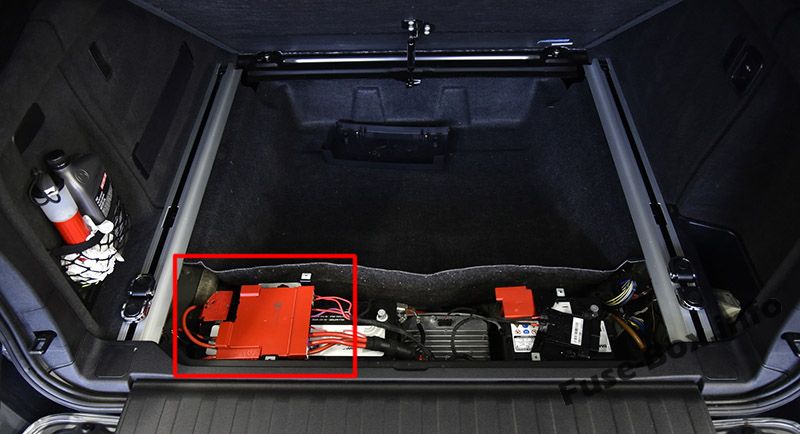

Блок расположен в багажном отделении под облицовкой. В нём установлены силовые предохранители, защищающие электрические цепи автомобиля.
| № | Ампы | Защитный компонент |
|---|---|---|
| 500 | 50A | Органный домен (диспетчер) BDC) |
| 501 | 125A | Распределительный блок задней мощности |
| 502 | 150A | Контроль динамической устойчивости (DSC) |
| 503 | 125A | N63, S63, N20:: Комплексный модуль снабжения D47, N47, N57:: цифровая дизельная электроника ( " Digital Disel Electronics " );DDE) Основной релей |
| 504 | 125A | Органный домен (диспетчер) BDC) |
| 505 | 50A | Аудиоусилитель |
| 506 | 60A | N55, N63, S53, B47, N47, N57:: Группа управления энергоснабжением (PCU) N20:: Зарядный контролер вспомогательного аккумулятора |
| 507 | 40A | Задний правый электрический вспомогательный обогревательный прибор |
| 508 | 40A | 3-я строка сидений, вспомогательный орган отопления |
| 509 | 40A | Органный домен (диспетчер) BDC) |
| 510 | 40A | Задний левый вспомогательный электроприбор |
