Схема предохранителей BMW X7 2019-2022
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

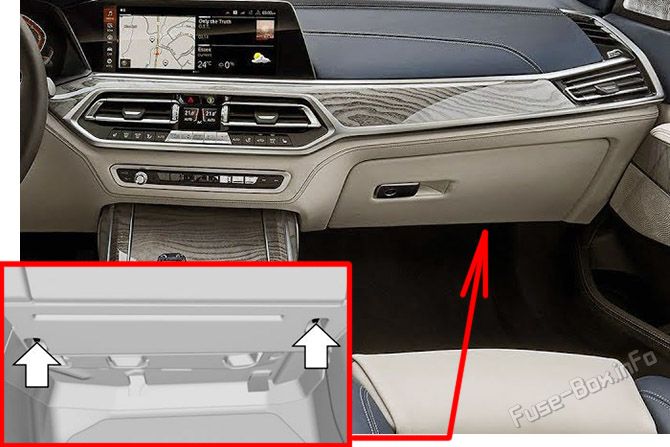

Предохранители расположены в салоне, в зоне ног переднего пассажира, за крышкой. Ослабьте крепления в направлениях стрелок и откройте крышку.

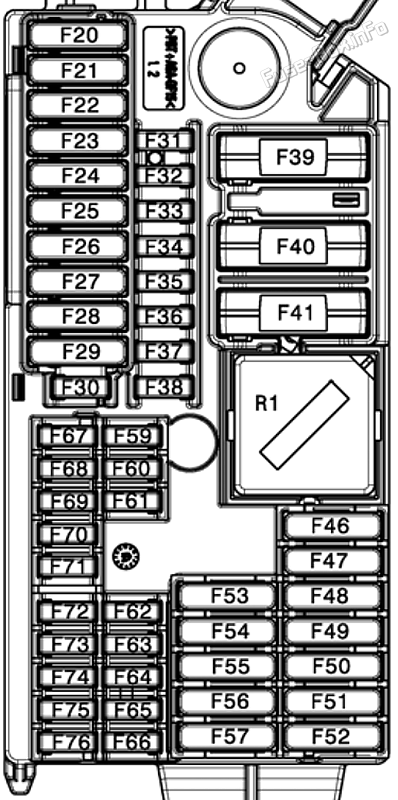

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 20 | 30A | Водительский привод с помощью системы управления электроникой |
| 21 | 30A | Переднее окно подачи энергии через педаль педаль света с помощью контрольной электроники |
| 22 | 30A | Боковой привод задней мощности водителя с помощью контрольной электроники |
| 23 | 30A | Боковой привод задней мощности пассажира с контрольной электроникой |
| 24 | 30A | Автоматическая ручка с левой преобразуемой электромотивой (сидящий пояс) |
| 25 | 20A | Центр функций крыши |
| 26 | 20A | Body Domain Controller (BDC) |
| 27 | - | - |
| 28 | 40A | Контроль динамической устойчивости (DSC) |
| 29 | 15A | Body Domain Controller (BDC) |
| 30 | - | - |
| 31 | - | - |
| 32 | 5A | Группа по контролю за консолями центра |
| 33 | 5A | Модуль управления электронными дверями |
| 34 | 5A | Группа по контролю за применением приборов |
| 35 | - | - |
| 36 | 5A | Центр функций крыши (Мап-Читательский свет, внутренний свет, окружающий свет) |
| 37 | 10A | Этап выпуска двигателя задней композиции (4 зоны кондиционирования воздуха) |
| 38 | - | - |
| 39 | 60A | Body Domain Controller (BDC) |
| 40 | 40A | Мотор с выходным двигателем |
| 41 | - | - |
| 46 | 20A | Задний зажигалочный зажигалочный зажигалочный огонь, передний зажигалочный зажигалочный зажигалочный зажигалочный зажигалочный зажигалочный зажигалочный зажигалочный зажигалок (без термоэлектрического зажима), термоэлектрический залив |
| 47 | 30A | Модуль сетчатки |
| 48 | - | - |
| 49 | 20A | Регулировка электрической рулевой колонки |
| 50 | 15A | Держатель термоэлектрической кубки |
| 51 | 30A | B58, N63:: Управление электронными средствами связи, ящик для передачи |
| 52 | - | - |
| 53 | 30A | Модуль сиденья водителя (с модулем сиденья), блок переключения бокового регулировки сиденья водителя (без модуля сиденья) |
| 54 | 20A | Независимый вспомогательный обогревательный аппарат (SHZH) |
| 55 | 30A | Модуль передних пассажирских сидений (с модулем сидений), блок переключения передач передних пассажирских сидений сбоку (без модуля сидений) |
| 56 | 10A | Электроника для бокового управления переднего пассажирского салона для обогрева армреста |
| 57 | 10A | Электроника бокового управления водителя для обогрева армреста |
| 59 | 5A | USB Соединение No 2, электрическое внутреннее зеркало заднего вида |
| 60 | 5A | Задняя часть задней двери, боковая сторона задней двери, боковая часть задней двери, боковая часть задней двери, задняя внутренняя дверь, боковая часть задней двери, боковая часть задней двери, зажигание боковой двери задней двери (топ-сигнал), задняя левая фарватерная лампа, вспомогательный водяной насос (Дизель) |
| 61 | 5A | Переключатель на сопоставительную лампочку, система видеокамер для водителя, блок управления мощностью 48 Вольт (PCU48), 48 Вольтная батарея |
| 62 | 5A | Панорама Круллер слепых |
| 63 | 5A | Дополнительные батареи, спикер группы инструментов, освежитель воздуха,CD Водитель, Ионизер, стартер-генератор 48 Вольт () B57, B58) |
| 64 | 10A | 6.7.6.6 Регулировочный блок клапана задней панели сиденья, блок опоры задней панели задней панели сиденья, задний свет задней панели сиденья, задний свет задней панели сиденья водителя, задний экран задней панели сиденья водителя,USB Заряжаемый сокет, модуль надувателя переднего левого сиденья |
| 65 | 10A | 6.11.4 Регулировочный блок клапана передней части пассажирского бокового габаритного сиденья, блок опорного клапана переднего пассажирского люмба, блок переключения регулировки сиденья (передняя сторона пассажирского сиденья), огонь задней части пассажирского сиденья (передняя сторона), задний щит заднего сиденья, задний щитной панели,USB Заряжаемый модуль надувного устройства No 2 спереди |
| 66 | 5A | Световая панель верхнего центра Dashboard, боковой экран пассажира сверху, панель освещения нижнего центра, боковой приборный щиток водителя/пассажира, боковой приборный приборный приборный прибор, приборный фонарь на третьем ряду сидений на боковом заднем сиденье водителя/пассажира, переднем/правостороннем свете |
| 67 | 5A | Замок переключателя дверей водителя, блок переключателя сидений на двери водителя, зажигание дверей внутри двери водителя, зажигание панели дверей водителя (центр), освещение дверных карманов водителя, зажигание панели дверей водителя (Топ), освещение спереди с помощью Спикера среднего уровня, освещение спереди левого тветера |
| 68 | 5A | Переднее внешнее зеркало для пассажиров, блок переключения дверей для пассажиров, освещение дверей внутри двери пассажира, зажигание щита передние двери для лицевой части пассажирской двери (центр), освещение дверной кнопки для пассажиров, зажигание панели передней двери для лицевой двери, освещение переднего полутуаров, освещение переднего спича, освещение переднего хода правой двери |
| 69 | 5A | Радиатор слепого движения (Top, снизу) |
| 70 | 5A | Задний распределительный ящик, отруб электрического вентилятора, электрический вентилятор |
| 71 | 5A | Камера обзора всех направлений (с камерой общего направления), реверсирующая камера |
| 72 | 7.5A | USB Зарядка No 3 (задний консол) |
| 73 | 5A | Группа по контролю за применением приборов |
| 74 | 10A | Кластер переключения рулевой колонки |
| 75 | 10A | Модуль безопасности при столкновении |
| 76 | 15A | Вспомогательный насос для охлаждения (резервуар) |
Body Domain Controller (BDC)

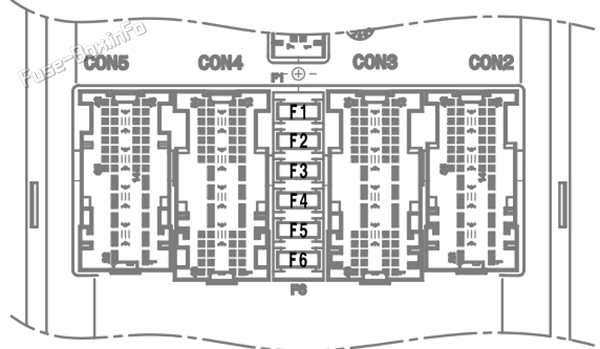

Body Domain Controller (BDC) расположен в правой передней стойке, за облицовкой.
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 5A | Группа по коммутатору рулевой колонны, центр вентиляции переднего края, группа звукоконтроля, группа легкой эксплуатации, головная единица |
| 2 | 7.5A | Диагностическая сокетка, электронный контроль за движением, вертикальная динамическая платформа |
| 3 | 7.5A | Система отопления/кондиционного кондиционирования воздуха, модуль функции врат, датчик дождя/света/солнечной/конденсации |
| 4 | 5A | Модуль электронного управления дверью для пассажиров, электронный модуль для рук задней двери для рук водителя, электронный модуль для рук задней двери для внешних пассажиров, блок управления питанием, ящик для телематических сообщений |
| 5 | 20A | Запирание релей, отключение релей (двери, заправка топливом) |
| 6 | 20A | Замок двери водителя, замок двери водителя (замок двери водителя, замок двери перед пассажиром, боковой замок двери водителя, запор боковой двери заднего пассажира, запорный блок заправки топливом) |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей

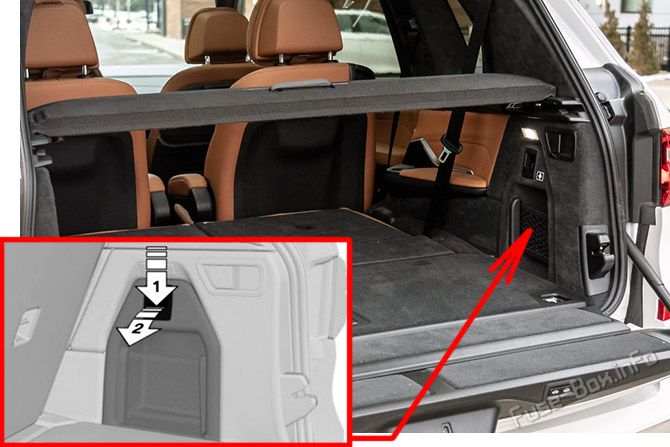

Предохранители находятся справа в багажном отделении, за крышкой. Освободите крышку правой панели в направлении стрелки 1 и откиньте её в направлении стрелки 2.

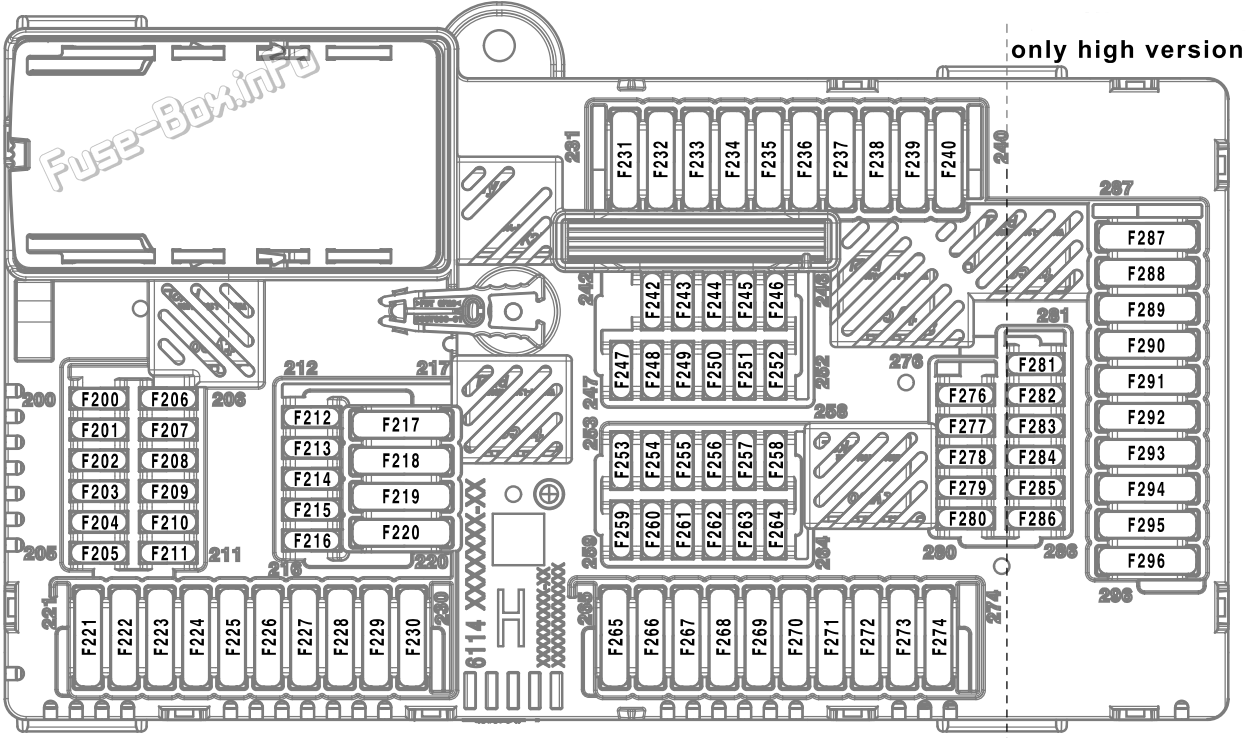

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 200 | - | - |
| 201 | - | - |
| 202 | - | - |
| 203 | 7.5A | 3.7.5 Электрическая пашина выхлопных газов (Flap) B58, N63), электрическая пашина выхлопных газов No 2 (N63) |
| 204 | 5A | Регулятор сплава заднего осевой кольца,AUC Сенсор, регулируемый задний блок для дифференциального освещения осей |
| 205 | - | - |
| 206 | - | - |
| 207 | 5A | Спереди лево-правосторонний радиолокационный датчик, рядом с дальним дальним, слева/справа с датчиком дальности, факультативная дополнительная система |
| 208 | 5A | Электромеханическое управление рулевым управлением |
| 209 | 5A | Радиолокатор спереди дальнего расстояния (активный круизный контроль (высокая версия)), передний радиолокационный датчик (основной круизный контроль (высокая версия)), стабилизация переднего электрического активного качения, стабилизация заднего электрического активного качения |
| 210 | 5A | Электроника для контроля за натяжным насосом |
| 211 | 5A | Электронный модуль ночного видения (BMW (Вижная перспектива) |
| 212 | 15A | Глава подразделения |
| 213 | 15A | Сокет прицепа |
| 214 | 5A | Субвуфер |
| 215 | 10 | Развлечение заднего сиденья |
| 216 | 5A | Беспроводной зарядный аппарат для усилителя аэронавигационного заряда |
| 217 | 40A | Субвуфер |
| 218 | 20A | 12В Соединение No 2 (сопоставимость луговых материалов) |
| 219 | - | - |
| 220 | 30A | Аудиовизуальный модуль |
| 221 | - | - |
| 222 | - | - |
| 223 | - | - |
| 224 | 20A | Платформа вертикальных динамических процессов (Исполнительный двигатель) |
| 225 | - | - |
| 226 | 40A | Модуль функции врат |
| 227 | 30A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 228 | - | - |
| 229 | - | - |
| 230 | 30A | Правый преобразуемый электромотив (сиденческий пояс) |
| 231 | 30A | Отражатель заднего окна |
| 232 | 30A | Отражатель заднего окна |
| 233 | 20A | Этап выпуска с помощью датчика (система кондиционирования воздуха в заднем воздухе) |
| 234 | - | - |
| 235 | - | - |
| 236 | - | - |
| 237 | - | - |
| 238 | - | - |
| 239 | - | - |
| 240 | 20A | Модуль прицепа |
| 242 | - | - |
| 243 | - | - |
| 244 | 5A | Удалённый приемник управления, естественное обнаружение вакуумной утечки, Сирен с датчиком сигнализации, высоковольтная батарея (Гибрид), терминал для безопасного питания газового генератора (с системой двойного хранения с 48В) |
| 245 | - | - |
| 246 | - | - |
| 247 | 15A | Система кондиционирования воздуха задней композиции |
| 248 | - | - |
| 249 | 10A | Автоматическая установка для удушения двери пассажира |
| 250 | 5A | Внутренние огни, свет изящных зеркал, свет стеклянной крыши |
| 251 | 10A | Автоматическая установка для установки в двери водителя |
| 252 | 5A | Вспомогательное аккумуляторное устройство |
| 253 | 7.5A | Помощник по вопросам стоянки, система автоматической кондиционирования заднего воздуха, система помощи при управлении транспортным средством на основе видеокамер, переключатель для обогрева заднего права сиденья |
| 254 | 5A | Лаггажные сочлененные огни, кнопка Велосипед для Нижних Врат, задняя часть кнопки на внутренней части задней части |
| 255 | 5A | Переключатель связки с зажигательной системой, оперативный блок для кондиционирования заднего воздуха, оперативный блок для отопления сидений на третьем ряду сидений (без заднего кондиционера) |
| 256 | 10A | Автоматически замыкаемый привод заднего пассажира, блок переключения бортового заднего каток пассажира (с затвором электрического качающегося качателя) |
| 257 | 5A | Задний правый спикер, боковой багажник задней двери, боковой стенд задней пассажирской двери, боковой ручной огонь задней пассажирской двери, центральная панель освещения боковой двери задней пассажирской двери, панель освещения верхней задней двери задней двери, электрический рулон с левой/права |
| 258 | 10A | Автоматическое движение заднего водителя сбоку, переключатель бокового заднего катока водителя (с помощью санблиндов с электрическим каток) |
| 259 | 15A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 260 | 10A | Автоматическое устройство для левого нижнего врата |
| 261 | 5A | USB Заряжаемый сокет No:4 & 5 (третья строка сидений) |
| 262 | 5A | Регулятор, саморегулирующийся подвесной кнопка, беспроводной заряжаемый траектория, свет для центра Консола, передний центр " Армрест лайт " |
| 263 | 10A | Автоматическое устройство для правоты нижней врата |
| 264 | 10A | Замок с бутафорией/ |
| 265 | 30A | Регулируемая дифференциальная замок заднего ося |
| 266 | 20A | Модуль прицепа |
| 267 | 30A | Модуль прицепа |
| 268 | - | - |
| 269 | 30A | Модуль боковых сидений заднего водителя |
| 270 | 30A | Электроника для контроля за натяжным насосом |
| 271 | 30A | Модуль боковых сидений заднего пассажира |
| 272 | - | - |
| 273 | - | - |
| 274 | 30A | Электроника для отопления сидений в третьей строке сидений |
| 276 | - | - |
| 277 | - | - |
| 278 | - | - |
| 279 | 5A | Бесконтактная система оценки открытия врат |
| 280 | - | - |
| 281 | - | - |
| 282 | - | - |
| 283 | - | - |
| 284 | - | - |
| 285 | - | - |
| 286 | - | - |
| 287 | - | - |
| 288 | - | - |
| 289 | 20A | Модуль прицепа |
| 290 | - | - |
| 291 | - | - |
| 292 | - | - |
| 293 | - | - |
| 294 | - | - |
| 295 | - | - |
| 296 | - | - |
