Двухдверный спортивный автомобиль BMW Z3 (E36) выпускался с 1995 по 2002 год. В этой статье приведены схемы блоков предохранителей для автомобилей BMW Z3 1996, 1997, 1998, 1999, 2000, 2001 и 2002, а также сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей BMW Z3

BMW Z3 (E36; 1996-2002)

Содержание

Расположение блока предохранителей

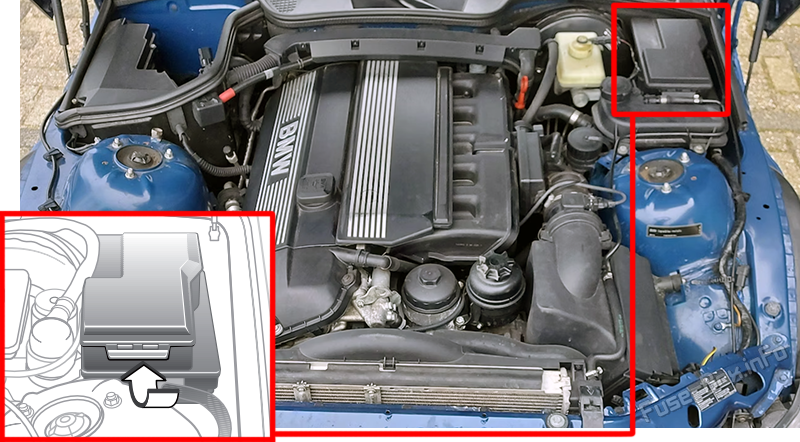

Блок предохранителей (центр распределения электроэнергии) расположен с левой стороны моторного отсека. Нажмите фиксатор и поднимите крышку вверх. BMW Z3 (1996-2002)

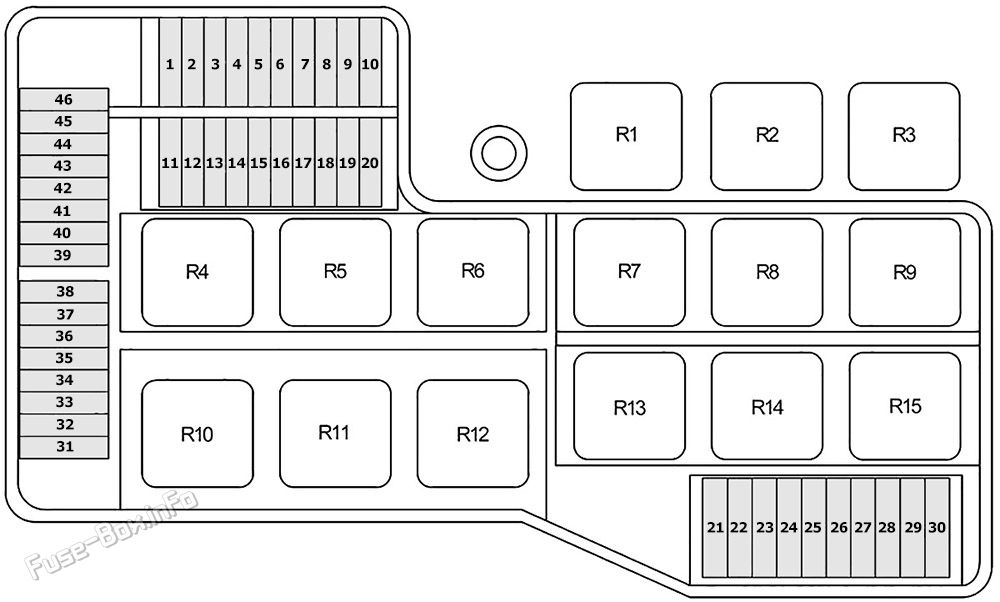

Схема блока предохранителей

BMW Z3 (1996, 1997, 1998, 1999, 2000, 2001, 2002)

Назначение предохранителей в центре распределения электроэнергии

№	Ампы	Защищенные компоненты
1	30A	Крыша
2	15A	Соединитель прицепа
3	30A	Моющие машины для освещения фар
4	15A	Отапливаемые сиденья
5	30A	Сиденье водителя
6	20A	Подогреваемое заднее ветровое стекло
7	5A	Подогреваемая дверная замка Централизованное блокирование Централизованное контрольное подразделение Дистанционное управление Складываемая крыша Передача SMG Управление двигателем,CNG
8	15A	Рога
9	20A	Радио
10	30A	ABS Контроль устойчивости (в %) ASC)
11	7.5A	Левый луч ближнего света: Фары Передние противотуманные огни Датчик краш-теста Система сигнализации Бортовой компьютер
12	7.5A	Правый луч ближнего света: Фары Передние противотуманные огни Датчик краш-теста Система сигнализации Бортовой компьютер
13	5A	Окна/блок управления двигателем
14	30A	Передние окна Блок управления кузова/центральный блок управления
15	15A	Фары Передние противотуманные огни
16	5A	Нагрев и вентиляция 4.3.1 Устройство управления двигателем
17	7.5A/10A	1996-1997 Передние противотуманные огни 1998-2002 Задний противотуманный огонь
18	15A	4.3.1 Устройство управления двигателем
19	30A	Окна/сидены
20	30A	Нагрев и кондиционирование воздуха
21	5A	ABS Контроль устойчивости (в %) ASC)
22	5A	Выключатель света Фары
23	5A	Отапливаемые сиденья Блокировка Группа по приборам Часы Фары Подогреваемое заднее ветровое стекло Нагрев и кондиционирование воздуха Бортовой компьютер ABS
24	10A	Подогреваемые умывальники Отапливаемые зеркала Контроль за пробегом автомобилей
25	5A	Датчик краш-теста Система сигнализации Фары Велосипедные огни Стояночные огни Выключатель света Огни моторного отделения
26	10A	1996-1997: Преобразующие огни Автоматическая трансмиссия Часы Контроль за пробегом автомобилей Бортовой компьютер Иммобилизатор Зеркала Переносчик 1998-2002: 4.3.1 Устройство управления двигателем Переносчик Охлаждающий вентилятор Автоматическая трансмиссия
27	5A	Подушки безопасности ABS Контроль устойчивости (в %) ASC) Группа по приборам Складываемая крыша Бортовой компьютер 4.3.1 Устройство управления двигателем
28	5A	Двигатель стартера Автоматическая трансмиссия 4.3.1 Устройство управления двигателем Контроль круизных путей Иммобилизатор
29	7.5A	Фары Туманные огни
30	7.5A	Фары Туманные огни
31	5A	Бортовой компьютер Группа по приборам Часы Подразделение управления кузовом Нагрев и кондиционирование воздуха Иммобилизатор Контроль за пробегом автомобилей Двигатель стартера
32	30A	Пассажирское отделение
33	10A	Огни Огни номерного знака Выключатель света Велосипедные огни Внутренние огни Телефон Радио Бортовой компьютер Подогреваемые дверные замки Подразделение управления кузовом
34	15A	Огни предупреждения об опасности Датчик краш-теста Датчик сигнализации Указатели поворота
35	25A	Централизованное блокирование Подразделение управления кузовом Складываемая крыша Подогреваемые дверные замки
36	30A	Система мойки/вытяжки
37	10A	1996-1997: Внутренние огни Система мойки/вытяжки Нагрев и кондиционирование воздуха Бортовой компьютер Выключатель света Фары Туманные огни Огни номерного знака Стояночные огни Велосипедные огни 1998-2002: 5.7 Выравнивание фар Огни Огни номерного знака Велосипедные огни Внутренние огни Пассажирское отделение Система мойки/вытяжки
38	30A	ABS Контроль устойчивости (в %) ASC) Нагрев и вентиляция
39	7.5A	Нагрев и кондиционирование воздуха 4.3.1 Устройство управления двигателем
40	30A	Сиденья/нагрев и кондиционирование воздуха
41	30A	Нагрев и вентиляция Подушки безопасности
42	7.5A	Подушки безопасности Складываемая крыша
43	5A	Внутренние огни Централизованное блокирование Дистанционное управление Телефон Система сигнализации Подразделение управления кузовом Подушки безопасности Складываемая крыша Зеркала
44	15A	Внутренние Радио Система мойки/вытяжки Подразделение управления кузовом Моющие машины для освещения фар
45	7.5A	Бортовой компьютер Система мойки/вытяжки Часы Группа по приборам Иммобилизатор
46	15A	Группа по приборам Бортовой компьютер Иммобилизатор Контроль круизных путей Часы ABS Контроль устойчивости (в %) ASC) Автоматическая трансмиссия Тормозные огни Дистанционное управление
R1		Реле топливного насоса или Огни номерного знака Правые боковые фонари
R2		DME реле или Левый боковой светофор
R3		Реле кислородного датчика или Реле системы дневного освещения
R4		Розвежский реле
R5		Реле переднего противотуманного огня или Реле кондиционирования воздуха
R6		Реле дальнего света
R7		Реле ближнего света
R8		Реле с флеш-блоком
R9		Реле с датчиком
R10		Реле охлаждающего вентилятора, этап 1
R11		Реле компрессорного оборудования системы кондиционирования воздуха
R12		Реле охлаждающего вентилятора, стадия 2
R13		ABS реле насоса
R14		ABS главный реле
R15		Подогреваемая задняя реле ветрового стекла или Откачиваю реле
