Двухдверный спортивный автомобиль BMW Z4 первого поколения (E85 / E86) выпускался с 2002 по 2008 год. В этой статье приведены схемы блоков предохранителей для автомобилей BMW Z4 2003, 2004, 2005, 2006, 2007 и 2008, а также сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей BMW Z4 E85 & E86
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

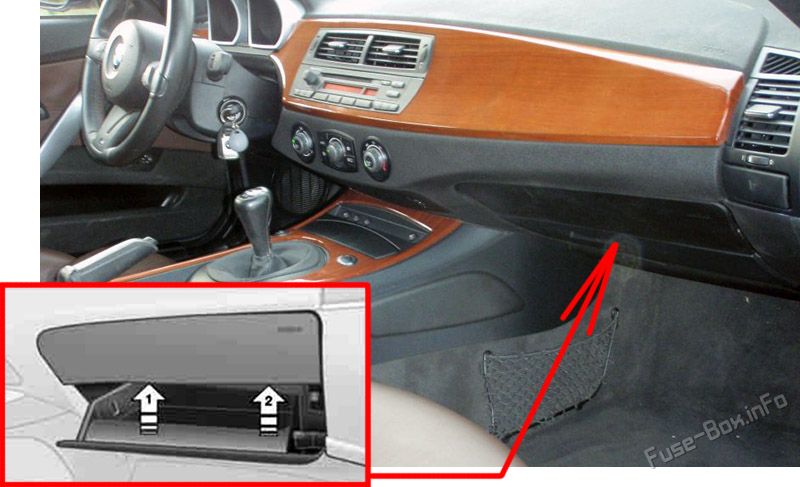

Блок предохранителей расположен за перчаточным ящиком.
- Откройте перчаточный ящик;
- Нажмите фиксатор слева (стрелка 1);
- Сожмите боковые стенки (стрелки 2);
- Опустите перчаточный ящик.

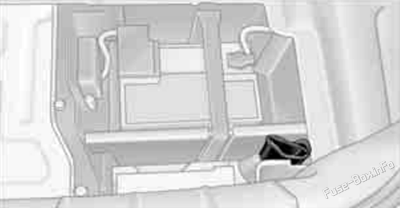

Запасные предохранители и пластиковый пинцет для их извлечения находятся в комплекте бортового инструмента. Комплект расположен в багажном отделении под полом.

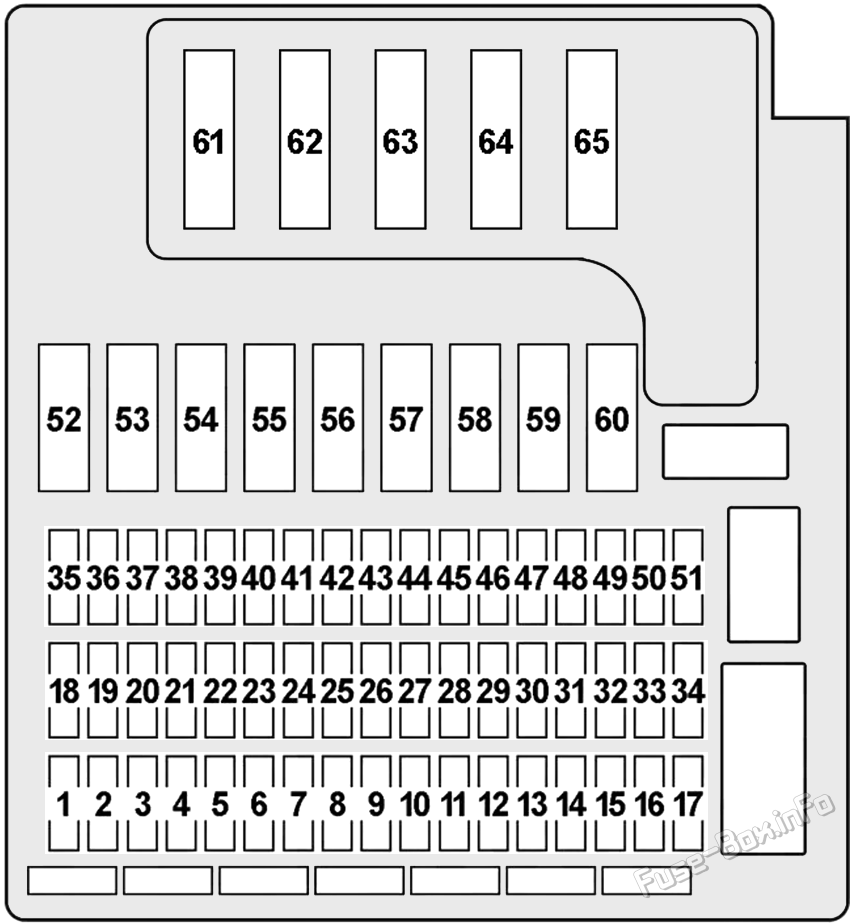

Схема блока предохранителей
Схема блока предохранителей
6.4.2 Назначение предохранителей
| № | Ампы | Защищенные компоненты |
|---|---|---|
| 1 | - | - |
| 2 | 10A | - |
| 3 | 30A | - |
| 4 | 30A | - |
| 5 | 15A | Спереди прикуриватель |
| 6 | 10A | Переключение света (ручная трансмиссия), перезапуск света (((()) 2003-2004- автоматическая передача,SMG) |
| 7 | 5A | Регулирующий датчик поворота DSC, "Спорт" - кнопка, контроль динамической устойчивости (DSC) |
| 8 | 5A | Модуль дверей водителя, управление расстоянием между парками (PDC), прикуриватель Перезагрузить |
| 9 | 7.5A | 2003-2004:: датчик уровня нефти, контроль передачи (автоматическая передача), последовательность передачи вручную (последовательность) SMG). 2005-2008:: Соединитель связи данных ( " linking " ) OBD II), комплексный модуль снабжения (IVM (N52)) |
| 10 | 5A | 2005-2008:: Группа управления общим модулем, вспомогательный насос для воды, электронный иммобилизатор транспортных средств (EWS) |
| 11 | 25A | Группа управления общим модулем |
| 12 | 5A | Группа управления общим модулем, электронный иммобилизатор транспортного средства (EWS Центр коммутатора центра Консоле, Группа по контролю за применением приборов |
| 13 | 5A | 2003-2005 Модуль безопасности и информации, распознавание места нахождения. 2006-2008:: Сенсор дождя/подсветки, весна громкости |
| 14 | 5A | Релей для вторичного воздушного насоса, блок переключателей света, модуль переключателя сцепления, переключатель света для тормозов |
| 15 | 30A | 2003-2005:: Переключатель регулировки сиденья пассажира (LHD), память о сиденьях водителя (RHD). 2006-2008:: Переключатель регулировки сиденья пассажира |
| 16 | 25A | Центр коммутатора Консола |
| 17 | - | - |
| 18 | - | - |
| 19 | 20A | Реле топливного насоса |
| 20 | 20A/30A | Релей заднего окна 2003-2005 - 20A; 2006-2008 - 30A) |
| 21 | 5A | Тепловыключатель с нагретыми разбрызгиванием (теплоотводы) 2003-2004), боковая сторона пассажира снаружи зеркала, переключатель рулевой колонки (контроль движения) 2006-2008)) |
| 22 | 5A | Система отопления/кондиционирования воздуха, система электронного управления электроэнергией (EPS) |
| 23 | 5A | Группа по управлению сеточными блоками с помощью светоотводов |
| 24 | 5A | Группа по контролю за применением приборов, соединитель данных (OBD II), датчик поворота углов DSC, освещение индикатора передачи (USA), дополнительный водяной насос (в случае S54) |
| 25 | 5A | Электрохромное внутреннее зеркало заднего вида, цифровая электроника (DME) Контрольный блок, терминал 15, релей для подачи энергии, релей для заднего окна |
| 26 | 30A | Группа управления общим модулем |
| 27 | 5A | Снаружи свернутое зеркало |
| 28 | 5A | 2003-2005: Переключатель рулевой колонны (контроль круизных потоков), датчик дождя/подсветки, объемная весна. 2006-2008 Модуль безопасности при столкновении, указатель движения подушки безопасности, распознавание степени загруженности сиденья |
| 29 | 30A | 2003-2005:: память о сиденьях водителя (LHD), переключатель регулировки сиденья пассажира (RHD). 2006-2008:: Память о сиденьях водителя |
| 30 | 5A/7.5A | 2003-2005 (7.5A): Гор для системы оповещения об антитехохоте, датчик Тилт, детектор внутреннего движения, зеркало заднего вида электрохрома. 2006-2008 (5A): Контроль динамической устойчивости (DSC) |
| 31 | 20A | Роудстер: конвертируемый топ-модуль |
| 32 | 7.5A | 2003-2005:: последовательность передачи вручную (последовательность) SMG). 2006-2008:: цифровая электроника (электроника) DME) Контрольная группа |
| 33 | 10A | Реле топливного насоса, реле вторичного воздушного насоса, вентилятор E-Box, диагностический модуль для утечек топливных цистерн (2003-2004) |
| 34 | - | - |
| 35 | - | - |
| 36 | 15A | Лямки спереди |
| 37 | 15A | Рога |
| 38 | 30A | Проволочный релей No 1 и 2 |
| 39 | 7.5A | 2003-2005 Система отопления/кодификации воздуха. 2006-2008:: Система отопления/кондиционирования воздуха, датчик сигнализации сирена и прибора, детектор внутреннего движения, зеркало заднего вида электрохромного воздуха |
| 40 | 30A | Снабжение снарядом |
| 41 | 5A | Водительский мотор, пассажирский мотор |
| 42 | 30A/40A | Контроль динамической устойчивости (DSC) (2003-2005 - 30A; 2006-2008 - 40A) |
| 43 | 20A/30A | Контроль динамической устойчивости (DSC) (2003-2005 - 30A; 2006-2008 - 20A) |
| 44 | 5A | 2006-2008:: регулятор накачка топлива (EKPS) |
| 45 | 10A | 2003-2005 Модуль безопасности и информации. 2006-2008:: Регулирование давления в шинах (RDC) |
| 46 | 30A | Группа управления общим модулем |
| 47 | 7.5A | Навигационная система, радио, основная телефонная связь, телефонный приемопередатчик, Eject Box ( " Эйк " ) 2003-2005), система голосового контроля |
| 48 | 7.5A | CD Переменный |
| 49 | 10A | Централизованное отображение информации (CID), Навигационная система, Video Model, Базовая телефонная связь (Япония), Компенсатор (за исключением Японии), Ejec Box (за исключением Японии), Телефонный приемник (за исключением Японии), Система управления голосовой связью (за исключением Японии) |
| 50 | 30A | Радио, усилитель |
| 51 | - | - |
| 52 | - | - |
| 53 | - | - |
| 54 | 40A | 4.7.5 Переключатель зажигания |
| 55 | 40A | Роудстер: конвертируемый верхний релей No:1 & 2 |
| 56 | 50A | Реле вторичного воздушного насоса |
| 57 | 40A | Этап вывода |
| 58 | 40A | 4.7.5 Переключатель зажигания |
| 59 | 40A | Кластер переключателей света |
| 60 | 40A | Кластер переключателей света |
| 61 | 60A | Электрический вентилятор |
| 62 | - | - |
| 63 | 60A/80A | В+ Потенциальный распространитель (2003-2005 - 80A; 2006-2008 - 60A). N52 (60A): В+ Потенциальный распространитель, комплексный модуль снабжения (IVM), топливные инжекторы, цифровые электроники (DME) Контрольная группа,DME Релей, изменяющийся клапан |
| 64 | 100A | Электронное управление электропитанием (электронное управление) EPS) |
| 65 | - | - |
- N46B20 - 2,0i
- M54B22 - 2.2i
- M54B25 - 2,5i
- M54B30 - 3,0i
- N52B25 - 2,5i & 2,5si
- N52B30 - 3,0si
- S54B32 - М3.2i
