Двухдверный спортивный автомобиль BMW Z4 второго поколения (E89) выпускался с 2009 по 2016 год. В этой статье приведены схемы блоков предохранителей для автомобилей BMW Z4 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016, а также сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей BMW Z4 E89
Содержание
Расположение блока предохранителей

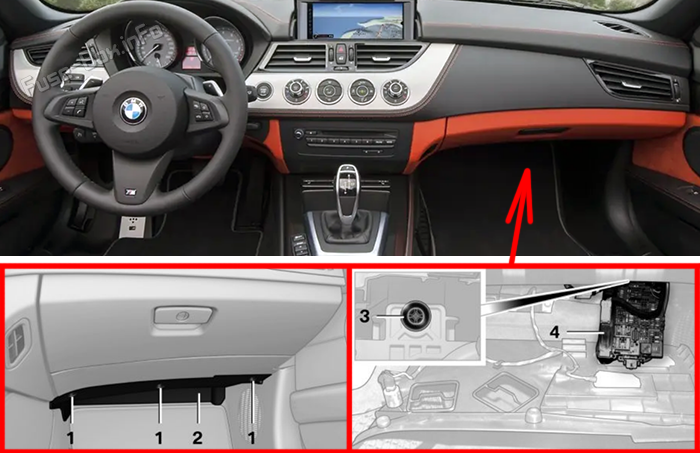

Расположение блока предохранителей
Блок предохранителей расположен под перчаточным ящиком.
Для доступа:
- Выверните винты 1 отвёрткой из комплекта бортового инструмента.
- Снимите крышку 2, при необходимости отсоединив провод подсветки пространства для ног.
- Освободите фиксатор 3.
- Опустите распределительный блок 4 и потяните его вперёд.
Установите крышку в обратной последовательности.

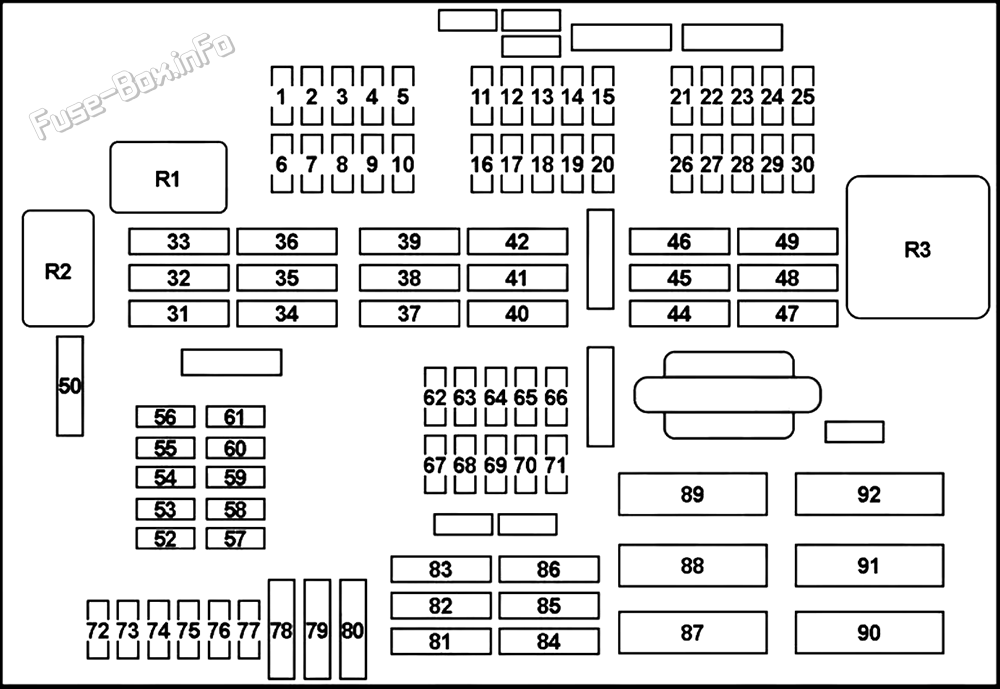

Схема блока предохранителей
Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 2 | 15A | Бортовая диагностика (на борту) OBD) |
| 3 | 20A | Отапливаемые сиденья |
| 4 | 10A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), цифровая электроника (DME), цифровые дизельные электроники (DDE), интегрированный модуль напряжения (IVM) |
| 5 | 10A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), модуль управления функцией рулевой колонки |
| 6 | 5A | Система кондиционирования воздуха |
| 7 | 5A | Стояночные датчики, бытовая связь (открыватель дверей), внутренние огни |
| 8 | 20A | Передняя & задняя зажигалка для сигарет, 12В розетка/зарядная розетка для перчаток (12В) |
| 9 | 5A | Электрозеркала, телефон |
| 10 | 5A | Отапливаемые сиденья |
| 11 | 20A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 12 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости) |
| 13 | 10A | Телефон |
| 14 | 15A | HiFi Amp,TV:: редактатор, видеомодель |
| 15 | 20A | HiFi Amp,TV:: редактатор, видеомодель |
| 16 | 10A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 17 | 10A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 18 | 10A | Выставка головы (на выставке) HUD), HiFi Amp,TV:: редактатор, видеомодель |
| 19 | 5A | Выставка головы (на выставке) HUD), CD:: меняет, модуль Can Gateway, HiFi Amp,TV:: редактатор, видеомодель |
| 20 | 10A | Регулировка сиденья |
| 22 | 15A | Индикатор передачи, контроль динамической устойчивости (DSC), последовательность передач (последовательность) SMG) |
| 23 | 20A | Система подвески воздуха, нагревание, независимое окс. обогреватель |
| 25 | 20A | Стекло с затвором/панорама/конвертируемый верхний модуль, конвертируемый верхний модуль/трансформируемый реле |
| 26 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости) |
| 27 | 5A | Выставка головы (на выставке) HUD), HiFi Amp,TV- настроитель, видеомодул, давление в шине |
| 29 | 0 | Модуль стеклянной крыши/панорама/конвертируемый верхний модуль |
| 36 | 40A | START-STOP системы |
| 37 | 30A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 37 | 10A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 38 | 30A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 38 | 15A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 39 | 30A | Электроника (цифровая электроника) DME), интегрированный модуль напряжения (IVM) |
| 41 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 45 | 30A | Регулировка сиденья |
| 46 | 30A | Регулировка сиденья |
| 47 | 30A | Дефростер заднего окна (дефростер) |
| 48 | 30A | Моющие системы, стеклоочистители, система промывки фар |
| 50 | 30A | Реле заднего стеклоочистителя |
| 52 | 5A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости) |
| 54 | 7.5A | Сигнализация |
| 55 | 5A | START-STOP системы |
| 57 | 15A | Рог |
| 59 | 5A | Телефон |
| 61 | 5A | Модуль двери, автоматический мягкий |
| 62 | 7.5A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения, сигнализация, внутренние огни, солнцерубы/панорама-стекло/конвертируемый верхний модуль |
| 63 | 5A | Система подвески воздуха, HiFi Amp,TV:: редактатор, видеомодель |
| 64 | 5A | Индикатор передачи, контроль динамической устойчивости (DSC), последовательность передач (последовательность) SMG) |
| 65 | 10A | Индикатор передачи, контроль динамической устойчивости (DSC), последовательность передач (последовательность) SMG) |
| 66 | 7.5A | Электрические зеркала, окна с питанием, выполняющие функцию предотвращения подтыкания |
| 68 | 20A | Отапливаемые сиденья |
| 69 | 5A | HiFi Amp,TV:: редактатор, видеомодель |
| 70 | 20A | Топливный насос, цифровая электроника (электроника) DME), интегрированный модуль напряжения (IVM) |
| 71 | 5A | Электроэнергетика |
| 72 | 15A | Модуль двери, автоматический мягкий |
| 73 | 15A | Модуль двери, автоматический мягкий |
| 74 | 5A | Бортовая диагностика (на борту) OBD), Группа по документам |
| 75 | 5A | Модуль управления функцией рулевой колонки |
| 76 | 5A | Выставка головы (на выставке) HUD), HiFi Amp,TV:: редактатор, видеомодель |
| 77 | 10A | Модуль освещения, система кондиционера воздуха |
| 78 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 79 | 30A | Горн, дверной модуль, автоматические мягкие окна, окна с питанием, обеспечивающие функцию защиты от перекачки, реле заднего стеклоочистителя, дефростер заднего окна (дефростер) |
| 80 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 81 | 30A | Окна с питанием, предназначенные для предотвращения перебоев |
| 82 | 30A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости), главные фары, датчик дождя, датчик освещения, электронный контроль высоты движения |
| 84 | 40A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 86 | 40A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 87 | 40A | Электроэнергетика |
| 88 | 40A | Электро вентилятор, нагревание, независимый окс. обогревательный прибор, система кондиционирования воздуха |
| 90 | 40A | ABS (Антиблокировочная тормозная система),DSC (Динамический контроль устойчивости) |
| 92 | 60A | Электроэнергетика |
