Схемы относятся к указанным годам и вариантам Предохранители и реле bmw z4 g29 2019 2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Bmw.
Двухдверный спортивный автомобиль BMW Z4 третьего поколения (G29) выпускается с 2019 года. В этой статье приведены схемы блоков предохранителей для автомобилей BMW Z4 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026, а также сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей BMW Z4 G29
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

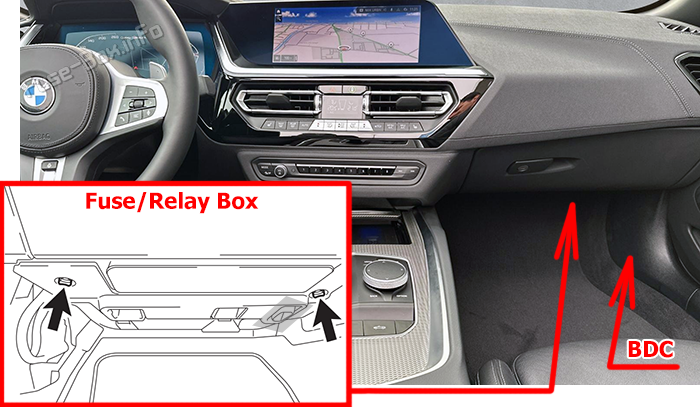

Расположение блока предохранителей
Предохранители расположены за крышкой в перчаточном ящике. Ослабьте крепления в направлениях стрелок и откройте крышку. Несколько предохранителей также установлены в Body Domain Controller (BDC), расположенном в передней стойке со стороны пассажира, за облицовкой.
Схемы блоков предохранителей

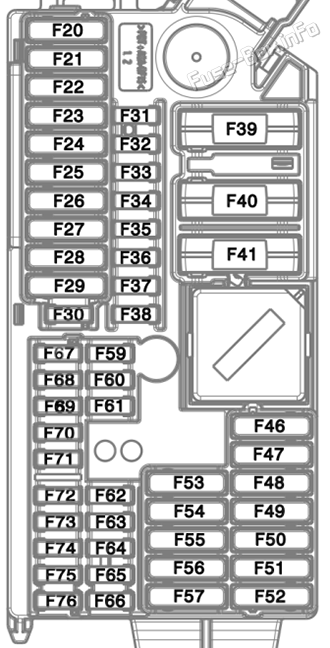

Блок предохранителей и реле
| № | Ампы | Описание |
|---|---|---|
| 20 | 30A | Привод силового окна, дверь водителя с контрольной электроникой |
| 21 | 30A | Переднее окно для пассажиров с контрольной электроникой |
| 24 | 30A | Автоматическая слева обратимая электромотивная реле (ремень для сидения) |
| 25 | 20A | Центр функции крыши |
| 26 | 40A | Body Domain Controller (BDC) |
| 28 | 40A | Контроль динамической устойчивости (DSC) |
| 29 | 20A | Электронный механизм управления передачей, случай передачи |
| 30 | 15A | Система средств массовой информации |
| 32 | 5A | Панель управления центральной консолью, парковка |
| 33 | 5A | Аккумуляторная батарея |
| 34 | 5A | Группа контроля за применением приборов |
| 36 | 5A | Функциональный центр крыши (картовый фонарь, внутреннее освещение, окружающее освещение) |
| 37 | 5A | Централизованный шлюз |
| 38 | 5A | Электронный модуль внешней дверной ручки водителя |
| 39 | 60A | Body Domain Controller (BDC) |
| 40 | 40A | Двигатель-фанатор с выходной фазой |
| 46 | 20A | Зажигалка для сигар, термоэлектрический влагоноситель |
| 47 | 20A | Управление двигателем |
| 48 | 20A | Отапливаемые сиденья |
| 49 | 10A | Регулировка электрической рулевой колонки |
| 50 | 30A | Отапливаемые сиденья |
| 51 | 30A | Управление двигателем |
| 52 | 20A | Электроника для отопления сидений |
| 54 | 20A | Автономный дополнительный обогревательный прибор |
| 55 | 30A | Модуль сиденья (с модулем сиденья), блок переключения регулировки сиденья (без модуля сиденья) |
| 56 | 30A | Модуль сиденья (с модулем сиденья), блок переключения регулировки сиденья (без модуля сиденья) |
| 57 | 10A | Регулировка электрической рулевой колонки |
| 59 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 60 | 5A | Помощь водителю |
| 61 | 5A | Освещение центральной панели обрезки задней двери (бок водителя), освещение задней двери в кармане (боки водителя), освещение внутренней ручки задней двери (боки водителя), освещение задней двери доской обрезки двери водителя (верхняя часть), освещение заднего левого оратора, дополнительный водонапорный дизельный насос) |
| 62 | 5A | Вспомогательная батарея, приборный ток, освежитель воздуха,CD привод, ионизатор, стартер-заменитель 48В (B57, 858) |
| 63 | 5A | Выключатель светового блока, система видеокамер для водителя, блок управления питанием в 48В (PCU48), 48В |
| 64 | 5A | 7.7.8.1 блок регулировки заднего клапана сиденья водителя по ширине, поясничный блок опорного клапана водителя, блок переключения поворота сиденья (бок водителя), задний огонь задней части ноги (бок водителя), панель спинки сиденья водителя задней фары,USB Вход зарядного устройства, модуль инфляции переднего левого сиденья |
| 65 | 5A | 7.7.6 Регулировочный блок задней панели для пассажиров, поясничный блок для крепления клапана пассажира, блок переключателя для регулировки сиденья (боковая сторона пассажира), освещение задней ступни (боковая сторона пассажира), заднее заднее боковое освещение пассажира, заднее боковое освещение задней панели для пассажиров,USB соединитель для зарядки No 2, передний модуль инфляции в праве сиденье |
| 66 | 5A | Огни приборного щитка верхнего центра, приборный щиток верхнего переднего пассажирского борта, приборный щиток нижнего центра, приборный щиток нижнего угла водителя/пассажира, приборный приборный огонь с левой/права стороны ступни спереди |
| 67 | 5A | Водительский коммутатор дверей, дверной коммутатор сиденья, внутренний ручной огонь двери водителя, освещение дверной панели для обрезки дверей (центр), освещение дверного карманного освещения водителя, освещение дверной панели для обрезки двери (верхняя часть), освещение с левого ручка переднего ручка, освещение с левого хода с левой стороны Тветера |
| 68 | 5A | Внешнее зеркало пассажира, дверной коммутатор пассажира, освещение внутренней дверной ручки пассажира, освещение дверной панели (центра), освещение дверного кармана пассажира, освещение передней дверной обрезки (верхняя часть), освещение переднего слайда, освещение справа от среднего расстояния, светлое переднее правое твиттер |
| 69 | 5A | Радиаторные затворы (верхний, нижний) |
| 70 | 5A | Задний распределительный щит, отключение электрического вентилятора, электрический вентилятор |
| 71 | 5A | Камера (с камерой с окружным движением), камера заднего вида |
| 72 | 7.5A | Управление двигателем |
| 73 | 5A | Группа контроля за применением приборов |
| 74 | 10A | USB Расстояние |
| 75 | 10A | Модуль безопасности при столкновении |
| 76 | 5A | Помощь водителю |

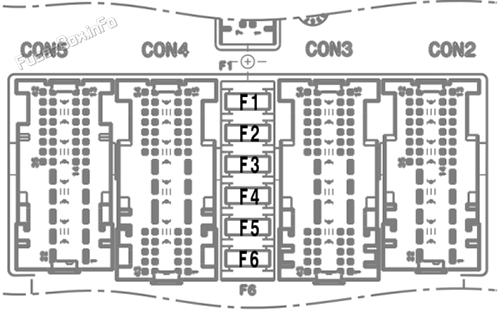

Body Domain Controller (BDC)
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | Рулевой коммутатор, передний центральный воздуходувка, звукодиодная панель, осветительный блок, головной блок |
| F2 | 7.5A | Диагностическая разъемка, электронный контроль высоты движения, вертикальная динамическая платформа |
| F3 | 7.5A | Система отопления/кодировки воздуха, модуль функции задней двери, датчик дождя/легки/сун/конденсации |
| F4 | 5A | Электронный модуль, блок управления питанием, блок телематики |
| F5 | 20A | Замок, отключаю релей (двери, топливный капсул) |
| F6 | 20A | Замок для дверей водителя, замок для замка (замок для дверей водителя, замок для дверей для пассажиров спереди, привод для приведения в действие центрального шлюза для заправки топливными дверями) |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

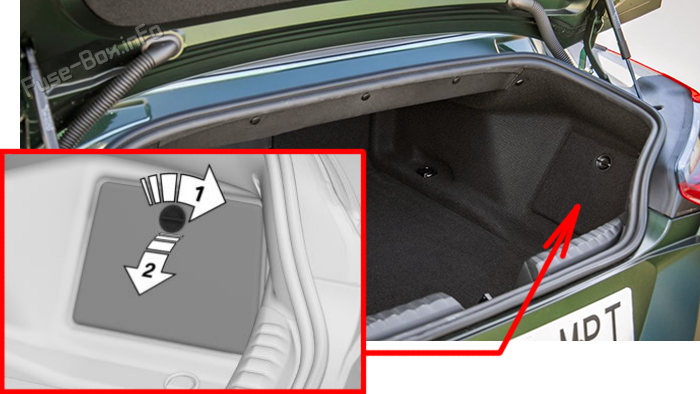

Расположение блока предохранителей
Предохранители расположены справа в багажном отделении, за крышкой. Освободите крышку правой панели в направлении стрелки 1 и откиньте её в направлении стрелки 2.

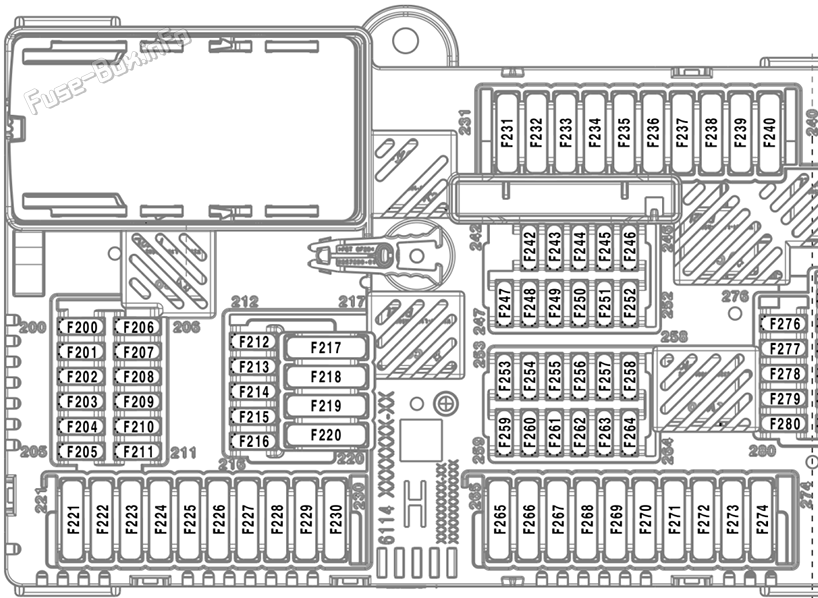

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 203 | 7.5A | DME (Дигинальная электроника)/IVM (Интегрированный модуль снабжения) |
| 204 | 5A | Система кондиционирования воздуха, помощь вождению, Транк |
| 206 | 5A | Топливный насос,DME (Дигинальная электроника)/IVM (Интегрированный модуль снабжения) |
| 208 | 5A | Помощь в вождении |
| 209 | 5A | Помощь вождению, индикатор передачи,EDC, управление автоматической трансмиссией, управление приводом на всех колесах,DME (Дигинальная электроника)/IVM (Интегрированный модуль снабжения) |
| 210 | 5A | Рулевое управление/DSC/Круиз |
| 212 | 15A | Выставка на выставке, инфостанция |
| 213 | Показать верхние заголовки | |
| 214 | 5A | Инфотайнирование,USB портов |
| 215 | 5A | Звуковые сигналы, инфотанция |
| 216 | 5A | Инфотайнция |
| 217 | 40A | Звуковые сигналы, инфотанция |
| 218 | 20A | Инфотайнция |
| 220 | 30A | Инфотайнция |
| 225 | 30A | Автомобиль |
| 226 | 40A | Автомобиль |
| 227 | 30A | DME (Дигинальная электроника)/IVM (Интегрированный модуль снабжения) |
| 230 | 30A | Доступ к автомобилям |
| 231 | 30A | Задний дефогратор |
| 232 | 40A | Задний дефогратор |
| 240 | 20A | Прицеп " Хич " |
| 244 | 5A | Сигнализация/аутодиминометр, топливный насос, модуль дверей |
| 247 | 10A | Багаж |
| 250 | 5A | Внутренние огни |
| 252 | 5A | Батарея/альтернатор |
| 254 | 5A | Багаж, транквилизатор |
| 255 | 5A | Помощь в вождении |
| 256 | 7.5A | Доступ к автомобилям |
| 257 | 5A | Доступ к автомобилям |
| 258 | 5A | Конвертируемая крыша |
| 259 | 15A | DME (Дигинальная электроника)/IVM (Интегрированный модуль снабжения) |
| 260 | 5A | Вытяжка |
| 262 | 5A | Система кондиционирования воздуха |
| 265 | 10A | Подогреваемые сиденья |
| 266 | 30A | Конвертируемая крыша |
| 268 | 30A | Конвертируемая крыша |
| 269 | 40A | Подогреваемые сиденья |
| 271 | 30A | Топливный насос,DME (Дигинальная электроника)/IVM (Интегрированный модуль снабжения) |
| 273 | 20A | 12В розетки |
