В этой статье представлена схема блока предохранителей BMW 2-Series F22/F23 (2014–2021, купе и кабриолет). Здесь показано расположение предохранителей в автомобиле и назначение каждого из них.
Схема предохранителей BMW 2-Series F22/F23
Содержание
Моторный отсек блока предохранителей
Моторный отсек блока предохранителей

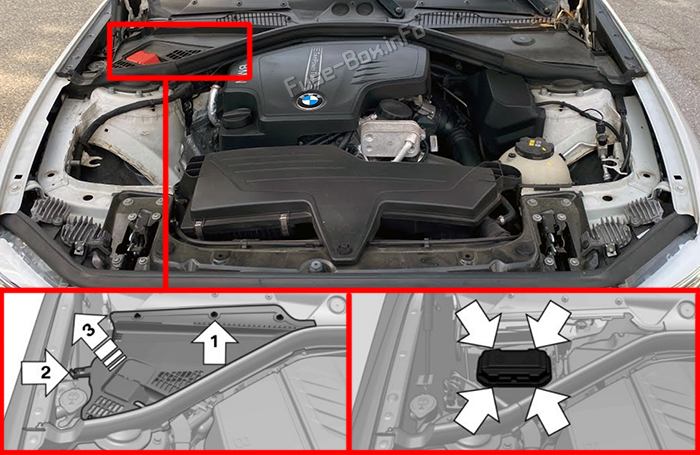

Расположение блока предохранителей
- Ослабьте три винта под меткой 1 штатным инструментом.
- Нажмите на защёлку и поднимите её, точка 2.
- Снимите крышку с указанной стороны, точка 3.
- Нажмите четыре фиксатора и снимите верхнюю крышку.
У некоторых автомобилей с правым рулем предохранители расположены на противоположной стороне моторного отделения.

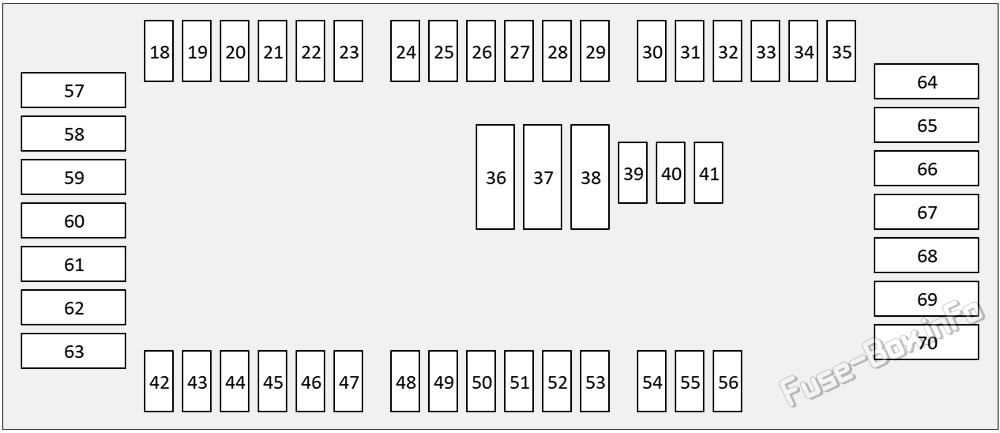

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 18 | 15A | Диагностический разъём |
| 19 | 10A | Регулятор двигателя |
| 20 | 5A | Аудиосистема, электроника крыши |
| 21 | 5A | Контрольный блок |
| 22 | 7.5A | Замки дверей, электропривод и датчик дождя, зеркало заднего вида пассажира, внутреннее освещение |
| 23 | 10A | Главное реле DDE |
| 24 | 10A | Электронный блок управления автоматической трансмиссией (EAT), полный привод |
| 25 | 5A | Привод окон, аудиосистема, блок управления кузовом, блок контроля |
| 26 | 5A | Отопление сидений |
| 27 | 10A | Блок регулировки поясничной поддержки водителя и пассажира, блок электроприводов боковой регулировки сидений |
| 28 | 5A | Левая и правая передние фары, датчик дождя, внутреннее освещение |
| 29 | 5A | Насос охлаждения |
| 32 | 5A | Система защиты коробки передач |
| 33 | 15A | Насос охлаждения, компрессор кондиционирования воздуха, дополнительный водяной насос |
| 34 | 10A | Системы безопасности и предварительное натяжение ремней безопасности |
| 36 | 40A | DME — цифровой модуль управления двигателем, интегральный модуль напряжения (IVM) |
| 37 | 40A | DME — цифровой модуль управления двигателем, интегральный модуль напряжения (IVM) |
| 40 | 15A | Ближний свет, наружное освещение, указатели поворота |
| 42 | 5A | Электрохромное зеркало заднего вида |
| 44 | 5A | Системы помощи водителю: камера кругового обзора и система активного рулевого управления |
| 45 | 5A | Система круиз-контроля |
| 46 | 5A | Вентиляционный обогреватель картера, запорный клапан охлаждающей жидкости, заслонка отопителя |
| 47 | 5A | Система ночного видения (NVE), звуковой генератор автомобиля (VSG) |
| 48 | 10A | Выключатели рулевой колонки |
| 50 | 5A | Сервисный блок управления |
| 52 | 7.5A | Сервисный блок управления |
| 53 | 5A | Освещение бардачка, подсветка боковых петель приборной панели (водитель/пассажир), подсветка краев панели и зоны ног водителя и пассажира |
| 54 | 7.5A | Блок управления |
| 55 | 5A | Электроусилитель рулевого управления (EPS) |
| 56 | 5A | Датчик качества воздуха, вентиляционная система |
| 57 | 40A | Релейный блок, фары и наружное освещение |
| 58 | 30A | Система стабилизации движения (DSC) |
| 62 | 30A | Убирающаяся крыша |
| 63 | 30A | Блок управления трансмиссией |
| 64 | 20A | Модуль обогрева переднего пассажирского сиденья |
| 65 | 30A | Модуль обогрева сиденья водителя |
| 66 | 20A | 12V SOCKET |
| 67 | 30A | Устройство управления сиденьем водителя, регулировка сиденья водителя |
| 68 | 30A | Регулировка сиденья для пассажиров, блок управления сиденьем для пассажиров |
| 69 | 20A | 12V SOCKET |
| 70 | 20A | Отопление |
Багажный отсек блока предохранителей
Багажный отсек блока предохранителей

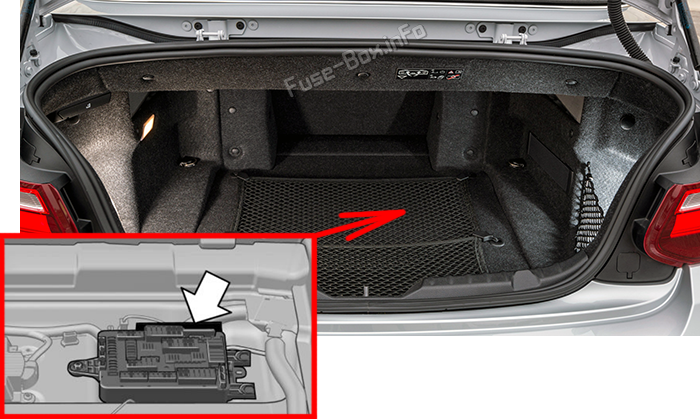

Расположение блока предохранителей
Снимите панель пола багажного отсека для доступа.

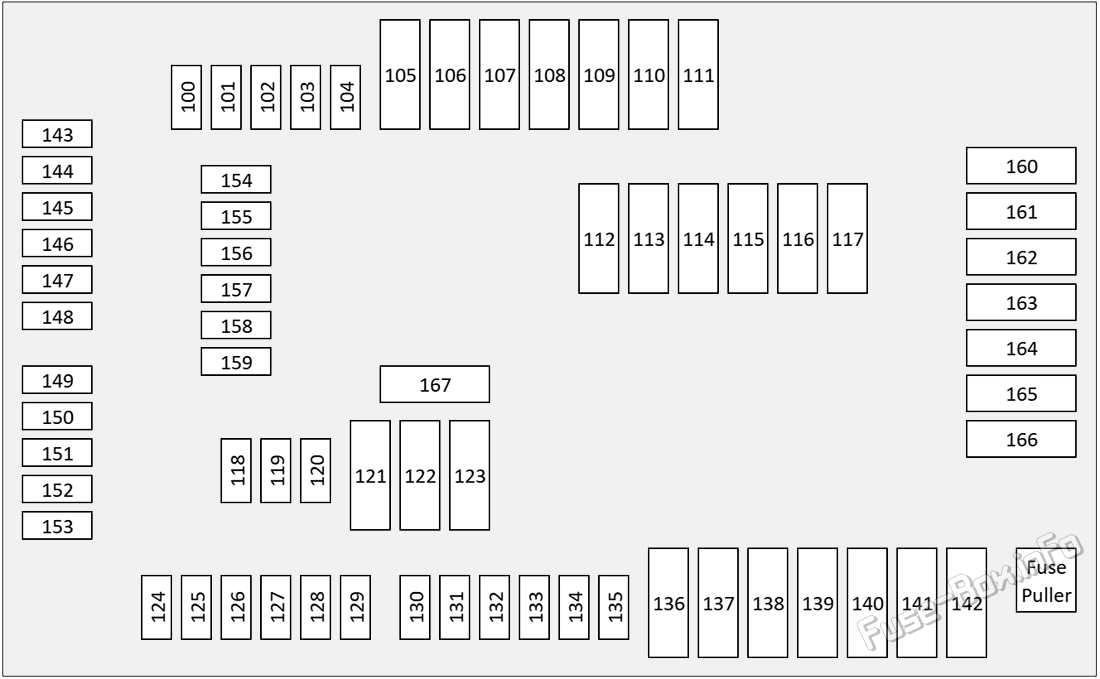

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 100 | 15A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 103 | 5A | Сигнализация |
| 104 | 5A | Сигнализация, дверной модуль, мягкий режим |
| 106 | 40A | Переключатель верхнего модуля/реле |
| 107 | 40A | Замок крышки багажной двери |
| 113 | 20A | Модуль прицепа |
| 114 | 20A | Модуль прицепа |
| 116 | 30A | Ремни безопасности |
| 117 | 30A | Ремни безопасности |
| 120 | 5A | Дисплей HUD (Head-Up Display), Hi-Fi-модуль, ТВ/медиа-модуль, видеомодуль, телефон |
| 121 | 20A | Дисплей HUD (Head-Up Display), модуль панели, Hi-Fi-модуль, ТВ/медиа-модуль, видеомодуль, навигация |
| 122 | 30A | Hi-Fi-усилитель, ТВ-модуль, видеомодуль |
| 123 | 40A | Дисплей HUD (Head-Up Display), Hi-Fi-модуль, ТВ-модуль, видеомодуль |
| 124 | 5A | Система подвески воздуха |
| 125 | 5A | Дисплей HUD (Head-Up Display), Hi-Fi-модуль, ТВ/медиа-модуль, видеомодуль, навигация |
| 126 | 10A | Дисплей HUD (Head-Up Display), Hi-Fi-модуль, ТВ-модуль, видеомодуль |
| 127 | 5A | CD-переключатель, модуль CAN Gateway |
| 128 | 5A | Дисплей HUD (Head-Up Display), Hi-Fi-модуль, ТВ/медиа-модуль, видеомодуль, телефон |
| 130 | 5A | Замок крышки багажной двери |
| 132 | 5A | Регулятор давления в шинах RDV |
| 135 | 5A | Неизвестно |
| 137 | 20A | DME — цифровой модуль управления двигателем, интегральный модуль напряжения (IVM) |
| 139 | 20A | Модуль прицепа |
| 140 | 20A | Модуль прицепа |
| 141 | 20A | Отапливаемые сиденья, конвертируемый верхний модуль/трансформируемая реле |
| 142 | 30A | Дисплей HUD (Head-Up Display), Hi-Fi-модуль, ТВ-модуль, видеомодуль |
| 143 | 5A | Переключатель верхнего модуля/реле |
| 144 | 10A | DME — цифровой модуль управления двигателем, интегральный модуль напряжения (IVM) |
| 145 | 15A | DME — цифровой модуль управления двигателем, интегральный модуль напряжения (IVM) |
| 146 | 5A | Сенсоры стоянки, сигнализация, замок двери, DME — цифровой модуль управления двигателем, интегральный модуль напряжения (IVM) |
| 147 | 5A | Дисплей HUD (Head-Up Display), Hi-Fi-модуль, ТВ-модуль, видеомодуль |
| 148 | 5A | Система подвески воздуха |
| 149 | 7.5A | Реле топливного насоса, регулятор топливного насоса |
| 150 | 5A | Модуль дверей, мягкое закрывание, реле топливного насоса, регулятор топливного насоса, блокировка крышки багажной двери |
| 151 | 5A | Реле топливного насоса, регулятор топливного насоса |
| 152 | 5A | Ремни безопасности |
| 153 | 5A | Модуль света |
| 154 | 5A | Дисплей HUD (Head-Up Display) |
| 155 | 15A | Дисплей HUD (Head-Up Display), модуль панели, Hi-Fi-модуль, ТВ/медиа-модуль, видеомодуль, навигация |
| 159 | 5A | Дисплей HUD (Head-Up Display), Hi-Fi-модуль, ТВ-модуль, видеомодуль |
| 160 | 20A | Система подвески воздуха |
| 161 | 20A | Основные фары, датчик дождя, датчик света, электронный контроль высоты движения |
| 162 | 20A | Передняя и задняя 12V SOCKET (розетка 12 В) |
| 163 | 20A | Модуль двери, мягкое закрывание |
| 164 | 30A | Отапливаемые сиденья |
| 165 | 20A | Реле топливного насоса, регулятор топливного насоса |
