Предохранители и реле Предохранители и реле BMW 2-Series G42/G87 2022-2025
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW 2-Series G42/G87 2022-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
В этой статье представлена схема блока предохранителей BMW 2-серии (G42/G87) 218i, 220i, 230i, M240i, 220d 2022, 2023, 2024 и 2025 для получения информации о расположении предохранителей внутри автомобиля и назначения каждого из них и его функции.
Схема предохранителей BMW 2-Series G42/G87
Содержание
Салонный отсек блока предохранителей
Салонный отсек блока предохранителей
Расположение блока предохранителей

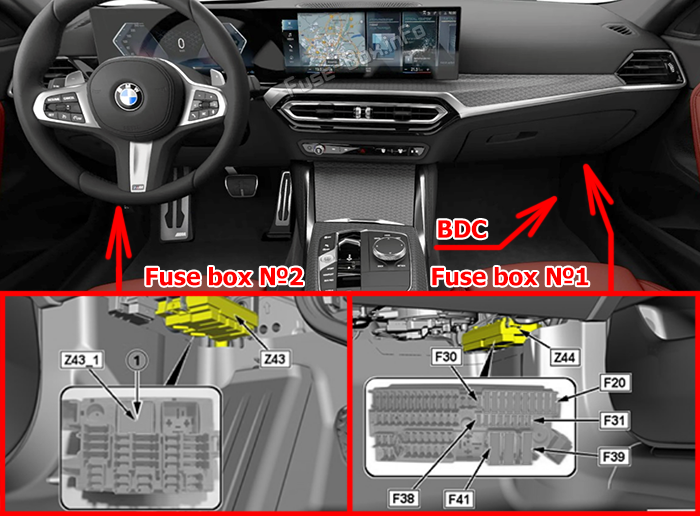

Две предохранительные панели расположены под приборной доской – первая с пассажирской стороны, вторая со стороны водителя. В стойке у пассажира, за облицовкой кузова, также есть ещё несколько предохранителей.
Диаграмма блока предохранителей

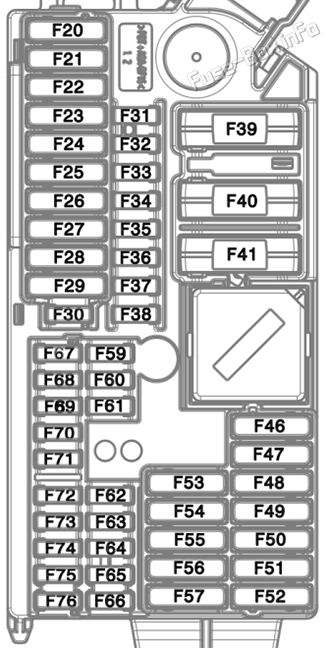

Пассажирская сторона блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 20 | 30A | Электропривод левой передней двери с блоком управления |
| 21 | 30A | Переднее пассажирское окно с блоком контроля |
| 25 | 20A | Модуль электропривода кровли |
| 26 | 40A | Контроллер кузовной электроники |
| 28 | 40A | Контроль динамической устойчивости (DSC) |
| 29 | 20A | Функции передачи и управления трансмиссией |
| 30 | 15A | Мультимедийная система |
| 32 | 5A | Управление панелью центральной консоли |
| 33 | 5A | Аккумуляторная батарея |
| 34 | 5A | Блок управления дисплеем и приборами |
| 36 | 5A | Функциональный центр крыши (угловой фонарь, внутреннее и окружающее освещение) |
| 37 | 5A | Централизованный шлюз |
| 38 | 5A | Электронный модуль наружной ручки двери водителя |
| 39 | 60A | Контроллер кузовной электроники |
| 40 | 40A | Вентилятор двигателя |
| 46 | 20A | Розетка 12V (прикуриватель), датчик температуры |
| 47 | 20A | Управление электроприводами |
| 48 | 20A | Обогрев сидений |
| 49 | 10A | Управление усилителем рулевого управления |
| 50 | 30A | Обогрев сидений |
| 51 | 30A | Управление электроприводами |
| 52 | 20A | Электроника для отопления сидений |
| 53 | 30A | Модуль прицепа |
| 54 | 20A | Автономный дополнительный обогревательный прибор |
| 55 | 30A | Клапан регулировки положения сиденья (без блока сиденья) |
| 56 | 30A | Клапан регулировки положения сиденья (без блока сиденья) |
| 57 | 10A | Управление усилителем рулевого управления |
| 59 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 60 | 5A | Помощь водителю |
| 61 | 5A | Освещение багажного пространства и карманов задней двери, подсветка внутренней ручки задней двери со стороны водителя, подсветка задней двери у нижней части двери, подсветка верхней кромки дверного проёма водителя, дополнительный водяной насос (дизельный) |
| 62 | 5A | Вспомогательная батарея |
| 63 | 5A | Выключатель светового блока |
| 64 | 5A | Блок регулировки заднего положения водительского сиденья по ширине, поясничный модуль опоры водителя, блок поворота сиденья (бок водителя), подсветка задней зоны ног со стороны водителя, модуль спинки задней фары сиденья водителя, USB-вход зарядного устройства, модуль подушки переднего левого сиденья |
| 65 | 5A | Блок регулировки заднего положения пассажирского сиденья, поясничный модуль опоры пассажира, блок изменения наклона сиденья (боковая сторона пассажира), подсветка задней ноги пассажира, задняя боковая подсветка пассажирского отсека, USB-разъём зарядки №2, модуль подушки переднего правого сиденья |
| 66 | 5A | Освещение приборного щитка (верхний центр), верхний левый участок пассажирской стороны, нижний центр, нижний угол со стороны водителя/пассажира, подсветка левой и правой передней ножной зоны |
| 67 | 5A | Модуль управления дверью водителя, модуль управления сиденьем, внутренняя кнопка двери водителя, подсветка дверной панели (центр), подсветка кармана водителя, подсветка верхней кромки дверной панели, подсветка левой передней ручки, левый передний твитер |
| 68 | 5A | Внешнее зеркало пассажира, модуль управления дверью пассажира, подсветка внутренней дверной ручки пассажира, подсветка дверной панели (центра), подсветка кармана пассажира, подсветка верхней кромки дверной панели, подсветка переднего правого твитера, подсветка дополнительного правого окна |
| 69 | 5A | Радиаторные заслонки (верхняя, нижняя) |
| 70 | 5A | Задний распределительный щит, отключение электрического вентилятора, электровентилятор |
| 71 | 5A | Камера кругового обзора и камера заднего вида |
| 72 | 7.5A | Управление электроприводами |
| 73 | 5A | Блок управления дисплеем и приборами |
| 74 | 10A | USB-порт |
| 75 | 10A | Модуль безопасности при столкновении |
| 76 | 5A | Помощь водителю |

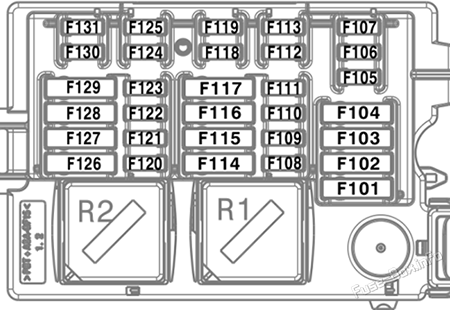

Водительская сторона блок предохранителей
| № | Ампы | Описание |
|---|---|---|
| 102 | Электроника, управление двигателем | |
| 107 | 10A | Гибридный: модуль управления топливным насосом под давлением |
| 117 | 30A | Гибридный: автоматическая трансмиссия, режим хранения |
| 118 | 5A | Вспомогательный электронагреватель, переднее освещение с люфтом среднего дальности |

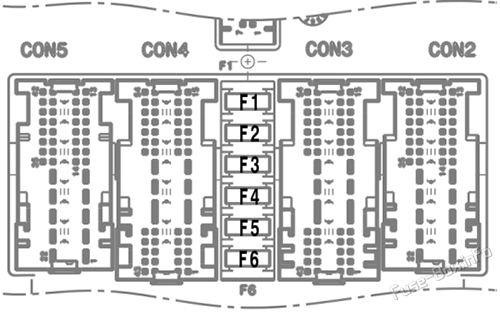

Контроллер кузовной электроники
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | Рулевой коммутатор, блок центрального модуля, аудиопанель, блок освещения, центральный головной блок |
| F2 | 7.5A | Диагностический разъем, электронный контроль высоты движения, датчик динамической платформы |
| F3 | 7.5A | Система отопления и вентиляции, модуль задней двери, датчик дождя и запотевания |
| F4 | 5A | Электронный модуль кнопок ручного управления для задних, водительской и пассажирской дверей, модуль питания и телематики |
| F5 | 20A | Замок дверей и блока заправки, реле |
| F6 | 20A | Замки дверей водителя, пассажира и задних дверей, а также электропривод замка багажника |
Багажный отсек блока предохранителей
Багажный отсек блока предохранителей
Расположение блока предохранителей

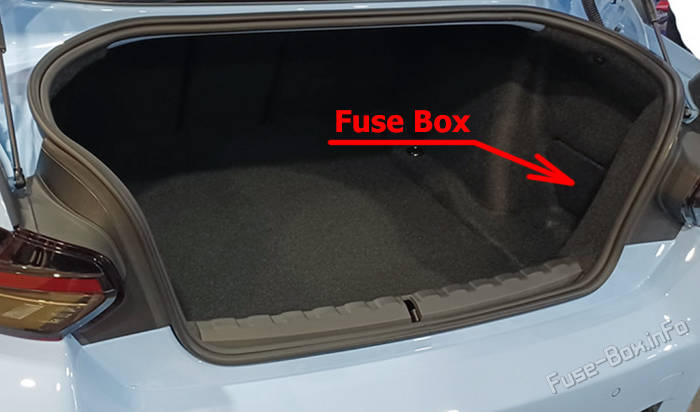

Он расположен за правой внутренней обшивкой багажного отсека.

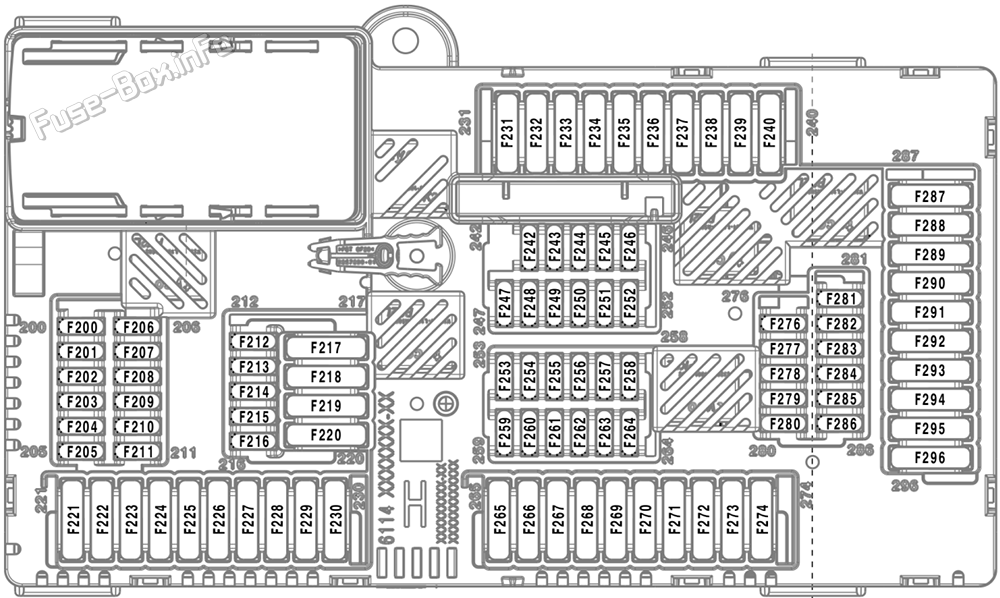

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 203 | 7.5A | Впрыск топлива и аналогичная электроника |
| 204 | 5A | Система кондиционирования воздуха, помощь в управлении |
| 206 | 5A | Впрыск топлива и аналогичная электроника |
| 208 | 5A | Помощь в вождении |
| 209 | 5A | Помощь в вождении, индикатор передачи / DSC (контроль динамической устойчивости), SMG (последовательная механическая коробка передач), впрыск топлива и аналогичная электроника |
| 210 | 5A | Модуль управления функцией рулевой колонки |
| 212 | 15A | HUD (Head-Up Display), мультимедийная система |
| 214 | 5A | HUD (Head-Up Display), медиа-модуль и USB |
| 215 | 5A | Аудиосистема/мультимедиа |
| 216 | 5A | Мультимедийная система |
| 217 | 40A | Аудиосистема/мультимедиа |
| 218 | 20A | Мультимедийная система |
| 220 | 20A | Мультимедийная система |
| 225 | 30A | Замок крышки багажной двери |
| 226 | 40A | Замок крышки багажной двери |
| 227 | 30A | Впрыск топлива и аналогичная электроника |
| 229 | 40A | Система подвески воздуха, впрыск топлива и аналогичная электроника |
| 230 | 30A | Ремни безопасности |
| 231 | 30A | Дефростер заднего окна (дефростер) |
| 232 | 40A | Дефростер заднего окна (дефростер) |
| 240 | 20A | Модуль прицепа |
| 244 | 5A | Сигнализация, топливный насос, дверной модуль/автоматическая мягкая гибридная система |
| 250 | 5A | Внутренние огни |
| 251 | 20A | Передняя и задняя розетки 12 V (прикуриватель), дополнительный разъём питания |
| 252 | 5A | Гибридная система |
| 253 | 20A | Обогрев сидений |
| 254 | 5A | Замок крышки багажной двери |
| 255 | 5A | Помощь в вождении |
| 256 | 7.5A | Ремни безопасности |
| 257 | 5A | Ремни безопасности |
| 258 | 5A | Преобразовательный верхний модуль / реле |
| 259 | 15A | Впрыск топлива и аналогичная электроника |
| 260 | 5A | Электроэнергией, впрыском топлива и аналогичной электроникой |
| 262 | 5A | Система кондиционирования воздуха |
| 264 | 10A | Замок крышки багажной двери |
| 265 | 30A | Подогрев сидений, впрыск топлива и аналогичная электроника |
| 266 | 40A | Преобразовательный верхний модуль / реле |
| 267 | 30A | Обогрев сидений |
| 268 | 40A | Преобразовательный верхний модуль / реле |
| 269 | 30A | Обогрев сидений |
| 271 | 30A | Подогрев сидений, топливный насос |
| 273 | 20A | Передняя и задняя розетки 12 V (прикуриватель), дополнительный разъём питания |
| 278 | 5A | Гибридная система |
| 280 | 5A | Гибридная система |
| 281 | 20A | Подогрев сидений, модуль прицепа |
| 284 | 20A | Модуль прицепа |
| 289 | 20A | Модуль прицепа |
| 291 | 30A | Индикатор передачи / DSC (контроль динамической устойчивости), SMG (последовательная механическая коробка передач) |
| 296 | 30A | Модуль прицепа |
Дополнительная информация: Предохранители и реле BMW 2-Series G42/G87 2022-2025
Предохранители и реле bmw 2 series g42 g87 2022 2025: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
