В этой статье представлена схема блока предохранителей BMW 2-серийного Gran Coupé (F44) 2020–2024. Здесь показано расположение предохранителей в салоне и назначение каждого из них.
Схема предохранителей BMW 2-Series F44
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

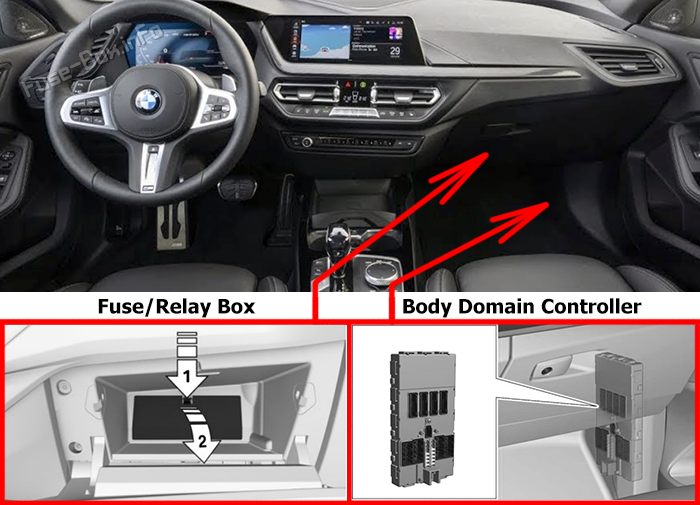

Предохранители расположены под крышкой бардачка с передней стороны салона. Нажмите на фиксаторы (стрелка 1) и снимите крышку (стрелка 2).

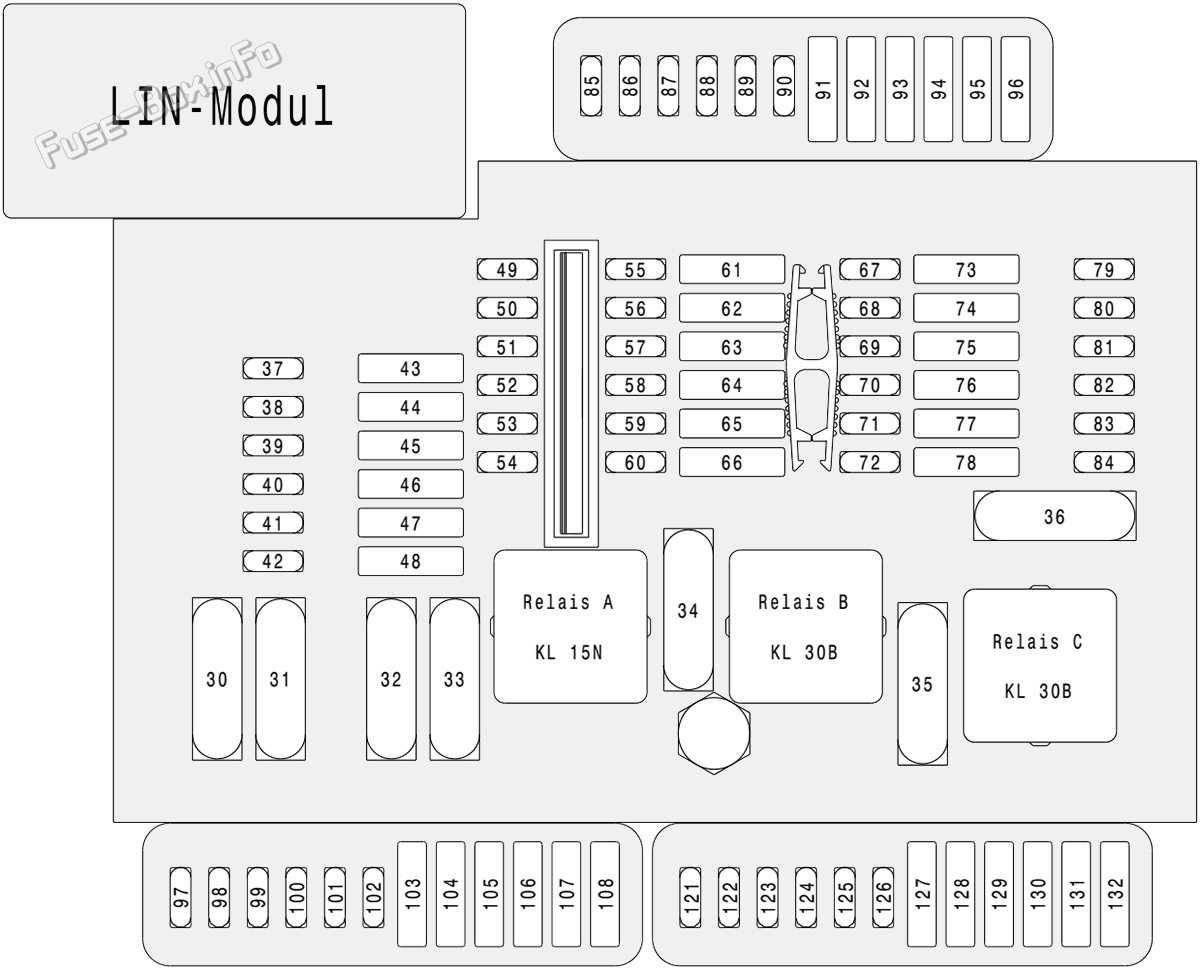

Диаграмма блока предохранителей
Диаграмма блока предохранителей
Коробка предохранителей
| № | Ампы | Описание |
|---|---|---|
| 31 | 40A | ABS (антиблокировочная тормозная система), DSC (динамический контроль устойчивости), стояночный тормоз |
| 33 | 60A | Модуль управления рулевой колонкой, ESP/DSC, датчик дождя и света, система кондиционирования, развлекательный модуль задних сидений, дверной модуль, электрический вентилятор, OBD, Hi-Fi AMP/TV, видеомодуль, электронный замок крышки багажного отсека, телефон |
| 34 | 40A | Электропитание, кондиционер |
| 35 | 40A | Горн, реле заднего стеклоочистителя |
| 37 | 5A | ABS, DSC, датчик режима коробки передач, EDC, управление автоматической трансмиссией, AWD, стояночный тормоз |
| 38 | 5A | Дверной модуль с автоматическим замком |
| 39 | 5A | Развлекательный модуль задних сидений, дверной модуль, электронный замок задней двери |
| 41 | 5A | HUD (выносная панель отображения), модуль документации |
| 42 | 5A | Дверной модуль, автоматический замок, контроль давления в шинах (RDC) |
| 43 | 30A | Электропривод стеклоподъемников (защита от зажима) |
| 44 | 30A | Электропривод стеклоподъемников (защита от зажима) |
| 45 | 30A | Модуль управления рулевой колонкой, пневмоподвеска, индикатор КПП, EDC, управление автоматической трансмиссией, AWD, система помощи водителю, климат-контроль, реле и регулятор топливного насоса |
| 46 | 30A | Электропривод стеклоподъемников (защита от зажима) |
| 47 | 30A | Электропривод стеклоподъемников (защита от зажима) |
| 48 | 30A | Обогрев заднего окна (дефростер) |
| 49 | 20A | Модуль прицепа |
| 50 | 20A | Модуль прицепа |
| 56 | Передний и задний прикуриватель (12V), 12V розетка (в салоне) | |
| 61 | 7.5A | Блок бортовых документов |
| 62 | 7.5A | Передний и задний прикуриватель (12V), 12V розетка (в салоне) |
| 63 | 20A | Модуль прицепа |
| 64 | 15A | HUD (система проекции информации на лобовое стекло), развлекательные системы задних сидений, навигационные системы |
| 65 | 20A | Передний и задний прикуриватель (12V), 12V розетка (в салоне) |
| 66 | 20A | Реле топливного насоса, регулятор топливного насоса |
| 67 | 5A | Электрические зеркала |
| 68 | 5A | Развлечения для задних сидений |
| 69 | 5A | Электрические зеркала, электростеклоподъемники с функцией предотвращения зажима стекла |
| 70 | 5A | Подсветка салона |
| 71 | 5A | Подсветка салона |
| 72 | 5A | Электровентилятор, DME, интегрированный модуль напряжения (IVM) |
| 73 | 10A | Регулировка сиденья |
| 74 | 7.5A | Электровентилятор, OBD, DME, IVM |
| 75 | 10A | Регулировка сиденья, OBD |
| 76 | 5A | Ремни безопасности |
| 77 | 10A | Модуль управления функцией рулевой колонки |
| 78 | 10A | OBD, DME, IVM |
| 79 | 5A | Задний развлекательный блок, датчики парковки и открывание дверей, навигация, электрохромное зеркало заднего вида |
| 81 | 5A | Электровентилятор, DME, интегрированный модуль напряжения (IVM) |
| 82 | 15A | Индикация КПП, EDC, управление автоматической трансмиссией, AWD |
| 83 | 5A | Модуль управления рулевой колонкой, система помощи водителю |
| 84 | 5A | Индикация КПП, EDC, управление автоматической трансмиссией, AWD |
| 85 | 5A | Дверной модуль, автоматический замок, телефонная связь |
| 86 | 5A | Развлекательные системы для задних сидений, передний и задний прикуриватель (12V), 12V розетка (в салоне) |
| 87 | 5A | Система помощи водителю, развлечение заднего сиденья |
| 88 | 4A | Система помощи водителю, датчики парковки, открытие дверей |
| 89 | 10A | Дополнительный предпусковой обогреватель |
| 90 | 7.5A | DME и IVM |
| 91 | 15A | Задний развлекательный блок, Hi-Fi AMP, TV, видеомодуль |
| 92 | 10A | Система подвески воздуха |
| 93 | 10A | OBD, DME, IVM |
| 94 | 15A | OBD, DME, IVM |
| 95 | 30A | Регулировка сиденья |
| 96 | 10A | Замок крышки багажного отсека |
| 99 | 5A | OBD, реле и регулятор топливного насоса |
| 101 | 5A | Дверной модуль и модуль радиосвязи |
| 103 | Ремни безопасности | |
| 104 | Ремни безопасности | |
| 105 | 40A | Развлечения для задних сидений |
| 106 | 30A | OBD, DME, IVM |
| 107 | 40A | Замок крышки багажного отсека |
| 108 | 30A | Дополнительный верхний модуль/реле |
| 113 | OBD | |
| 121 | Hi-Fi AMP, TV, видеомодуль | |
| 122 | DME и IVM | |
| 127 | 30A | Подогретые сиденья, регулировка сидений |
| 128 | 30A | Отапливаемые сиденья |
| 129 | 30A | Развлечения для задних сидений |
| 130 | 30A | Индикация КПП, EDC, управление автоматической трансмиссией, AWD |

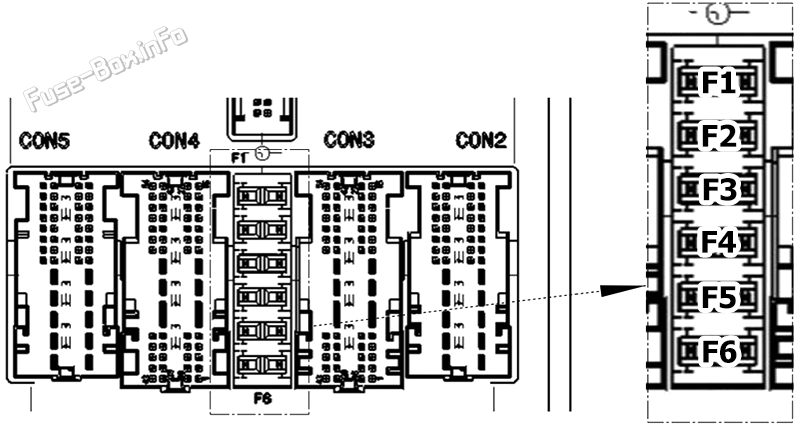

Регулятор домена кузова
Он расположен во внутренней стойке с правой стороны под бардачком.
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | Рулевой коммутатор, передний центр воздуха, звукодиодная панель, осветительный блок, головной блок |
| F2 | 7.5A | Диагностический разъем, контроль высоты кузова, динамическая стабилизация |
| F3 | 7.5A | Климатическая система, модуль дверных функций, датчики дождя, света, солнца и запотевания |
| F4 | 5A | Дверные модули пассажира и водителя, модуль управления питанием дверей, модуль телематики |
| F5 | 20A | Замки дверей и реле заправочного лючка |
| F6 | 20A | Система замков: водительская, пассажирская и задние двери, привод замка топливного лючка |
