Предохранители и реле Предохранители и реле BMW 3-Series G20 2019-2026
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW 3-Series G20 2019-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Представлена схема блока предохранителей BMW 3-серии G20 (2019–2026) (318i, 320Li, 320i, 320e, 330e, 325Li, 330i, M340i, 316d, 318d, 330d, 330d). Здесь указано расположение предохранителей и назначение каждого из них.
Схема предохранителей BMW 3-Series G20
Содержание
Салонный отсек блока предохранителей
Салонный отсек блока предохранителей
Расположение блока предохранителей

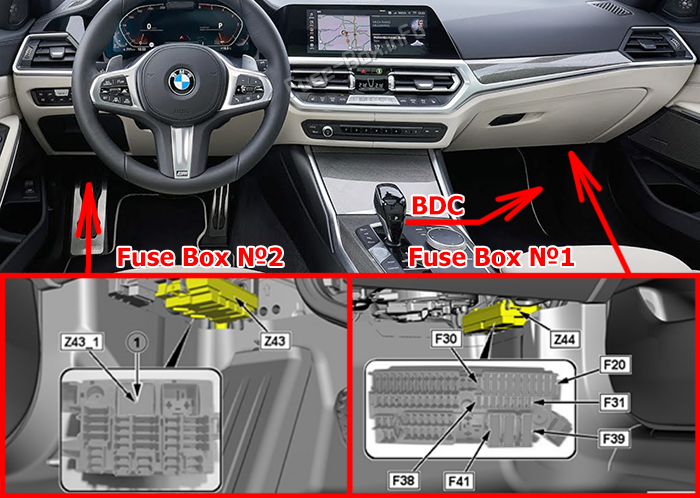

Две панели предохранителей расположены под приборной панелью: первая — на пассажирской стороне, вторая — на стороне водителя. В блоке кузова (BDC), с правой стороны салона около стойки и за обшивкой, также установлен дополнительный небольшой блок предохранителей.
Диаграмма блока предохранителей

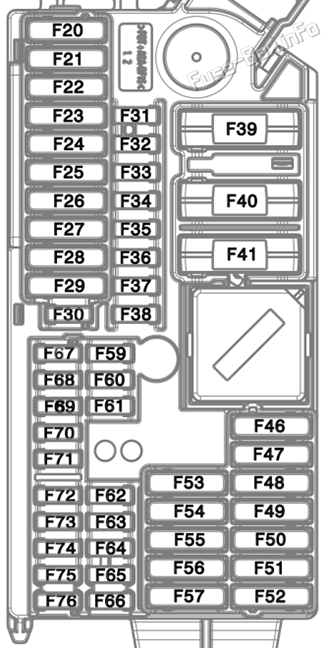

Блок предохранителей пассажирской стороны (F1)
| № | Ампы | Описание |
|---|---|---|
| 20 | 30A | Электропривод стеклоподъемника с контролем электроники |
| 21 | 30A | Электропривод левого переднего стекла с контролем электроники |
| 22 | 30A | Электропривод заднего левого стекла с контролем электроники |
| 23 | 30A | Электропривод заднего правого стекла с контролем электроники |
| 24 | 30A | Преднатяжитель ремней безопасности |
| 25 | 20A | Центральный блок управления крышей |
| 26 | 40A | Блок управления кузовом |
| 28 | 40A | Контроль динамической устойчивости (DSC) |
| 29 | 20A | Электронное управление коробкой передач |
| 30 | 15A | Мультимедийная система |
| 32 | Панель центральной консоли, режим парковки | |
| 33 | 5A | Аккумуляторная батарея |
| 34 | 5A | Интерфейс бортовой электроники |
| 36 | 5A | Система внутренней, боковой и внешней подсветки |
| 37 | 5A | Централизованное блокирование |
| 38 | 5A | Дверной модуль водителя |
| 39 | 60A | Блок управления кузовом |
| 40 | 40A | Электровентилятор системы охлаждения |
| 46 | 20A | Блок прикуривателя и USB разъемов в зоне стекла |
| 47 | 20A | Электронное управление трансмиссией |
| 48 | 20A | Подогрев сидений |
| 49 | 10A | Регулировка электроусилителя рулевого управления |
| 50 | 30A | Подогрев сидений |
| 51 | 30A | Электронное управление трансмиссией |
| 52 | 20A | Электроника для отопления сидений |
| 53 | 30A | Модуль прицепа |
| 54 | 20A | Автономный дополнительный обогревательный прибор |
| 55 | 30A | Модуль регулировки сиденья |
| 56 | 30A | Модуль регулировки сиденья |
| 57 | 10A | Регулировка электроусилителя рулевого управления |
| 59 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 60 | 5A | Система помощи водителю |
| 61 | 5A | Подсветка задних дверных проёмов и ручек, дополнительная фоновая подсветка (для дизельных версий) |
| 62 | 5A | Система управления 48V, дополнительная батарея, блок воздухоснабжения салона, зарядные цепи |
| 63 | 5A | Система 48V (Power Control Unit 48V), аккумулятор 48V |
| 64 | 5A | Подголовник и поддержка поясничного отдела водителя, регулировка сиденья, подветренная подсветка багажной зоны, USB-разъем заднего блока, модуль подушки безопасности левого переднего сиденья |
| 65 | 5A | Поддержка поясничного отдела переднего пассажирского сиденья, регулировка положения сиденья, подсветка задней зоны, USB-разъем №2, модуль подушки безопасности переднего правого сиденья |
| 66 | 5A | Осветительные модули лобового и бортового света, нижняя и боковая панель приборов |
| 67 | 5A | Дверной коммутатор водителя, электроуправление дверью, внутренние светодиодные подсветки дверной ручки и панели |
| 68 | 5A | Зеркало заднего вида слева, модули переключения дверей, внутренние светодиодные цепи задних дверей и панели переднего пассажирского блока |
| 69 | 5A | Радиаторные/термостаты (верхний и нижний) |
| 70 | 5A | Электровентилятор, реле управления отопителем/охлаждением |
| 71 | 5A | Камера заднего вида с обзором окружающей среды |
| 72 | 7.5A | Управление работой двигателя |
| 73 | 5A | Интерфейс бортовой электроники |
| 74 | 10A | USB разъём |
| 75 | 10A | Система стабилизации DSC |
| 76 | 5A | Система помощи водителю |

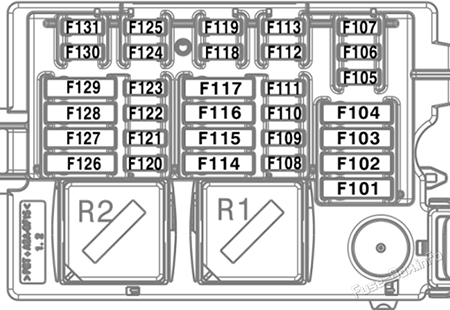

Блок предохранителей водительской стороны
| № | Ампы | Описание |
|---|---|---|
| 102 | 7.5A | Управление электроникой |
| 107 | 10A | Гибридный: модуль управления топливным баком под давлением |
| 117 | 30A | Гибридный: управление автоматической коробкой передач |
| 118 | 5A | Вспомогательный электрический обогревательный прибор, подсветка слабая передняя часть |

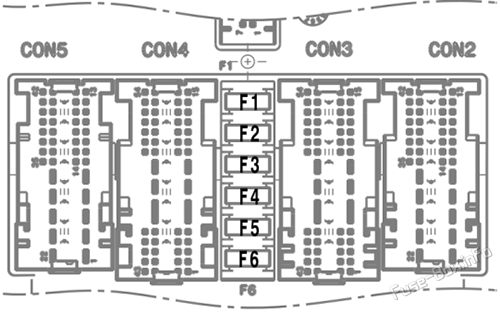

Регулятор домена кузова
| № | Ампы | Описание |
|---|---|---|
| F1 | 5A | Вентилятор рулевой колонки, передний центральный блок, звуковая система, осветительный блок, головной блок |
| F2 | 7.5A | Диагностический разъем, модуль контроля динамической высоты кузова |
| F3 | 7.5A | Система отопления/кондционер, датчики дождя, света, солнца и запотевания |
| F4 | 5A | Дверной модуль водительской стороны, боковой модуль, световой и сигнальный контроль задней двери |
| F5 | 20A | Реле замка дверей и заправочного люка |
| F6 | 20A | Замки водительской, пассажирской и задних дверей, привод замка топливного лючка |
Багажный отсек блока предохранителей
Багажный отсек блока предохранителей
Расположение блока предохранителей

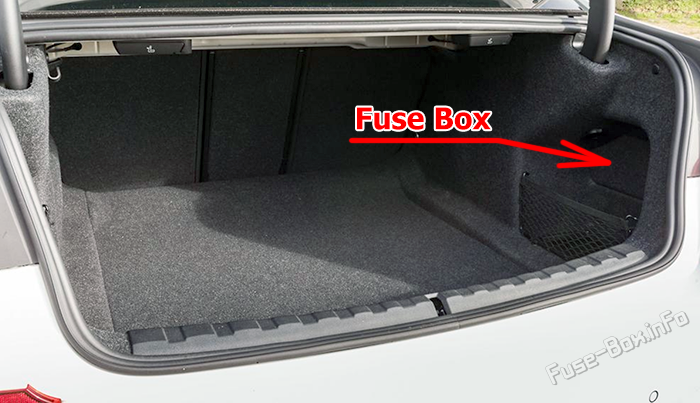

Он расположен в багажном отсеке за правой боковой обшивкой.

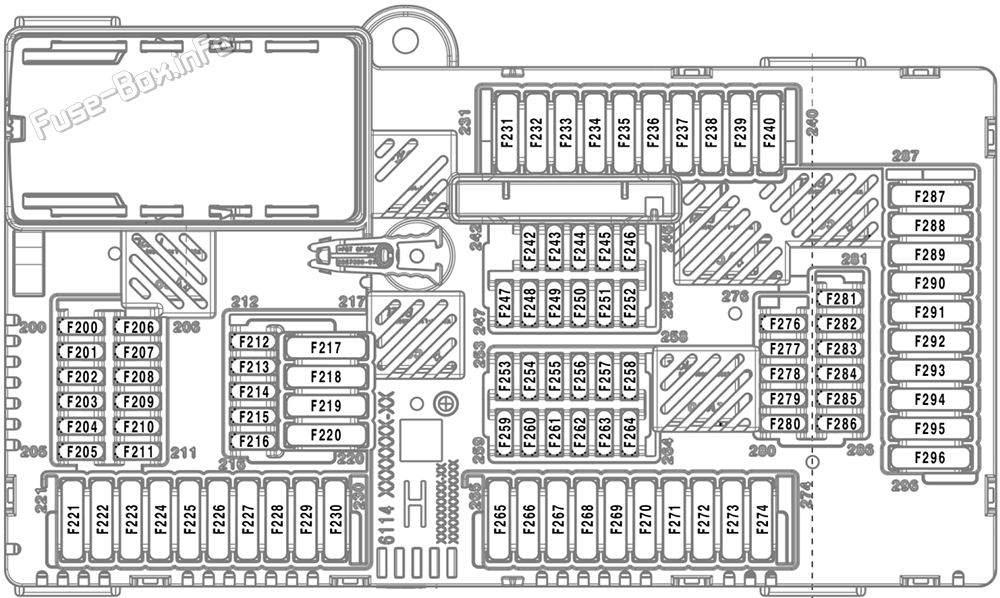

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 202 | DME и интегрированный модуль напряжения (IVM) | |
| 204 | 5A | Система кондиционирования воздуха |
| 206 | 5A | Реле топливного насоса/регулятор топливного насоса,DME и интегрированный модуль напряжения (IVM) |
| 208 | 5A | Помощь в вождении (ADAS) |
| 209 | 5A | Помощь в вождении (ADAS), индикация передачи, DSC, SMG (ручной режим коробки), DME и IVM |
| 210 | 5A | Модуль управления функцией рулевой колонки |
| 212 | 15A | HUD (выносной дисплей), развлекательный блок задних сидений |
| 214 | 5A | Задний развлекательный модуль |
| 215 | 5A | Задний развлекательный модуль |
| 216 | 5A | Задний развлекательный модуль |
| 217 | 40A | Задний развлекательный модуль |
| 218 | 20A | Задний развлекательный модуль |
| 220 | 30A | Задний развлекательный модуль |
| 225 | 30A | Замок крышки багажного отсека |
| 226 | 40A | Замок крышки багажного отсека |
| 227 | 30A | DME и интегрированный модуль напряжения (IVM) |
| 230 | 30A | Ремни безопасности |
| 231 | 30A | Подогрев заднего стекла (обогреватель заднего стекла) |
| 232 | 40A | Подогрев заднего стекла (обогреватель заднего стекла) |
| 240 | 20A | Модуль прицепа |
| 244 | 5A | Сигнализация, реле и регулятор топливного насоса, дверной модуль/мягкий гибрид |
| 250 | 5A | Подсветка салона |
| 252 | 5A | Система гибридного привода |
| 254 | 5A | Замок крышки багажного отсека |
| 255 | 5A | Помощь в вождении (ADAS) |
| 256 | 7.5A | Ремни безопасности |
| 257 | 5A | Ремни безопасности |
| 258 | 5A | Дополнительный верхний модуль/реле |
| 259 | 15A | DME и интегрированный модуль напряжения (IVM) |
| 260 | 5A | Электроэнергетика |
| 262 | 5A | Система кондиционирования воздуха |
| 264 | 10A | Замок крышки багажного отсека |
| 265 | 30A | Подогрев сидений |
| 266 | 40A | Дополнительный верхний модуль/реле |
| 268 | 40A | Дополнительный верхний модуль/реле |
| 269 | 30A | Подогрев сидений |
| 271 | 30A | Реле топливного насоса/регулятор топливного насоса,DME и интегрированный модуль напряжения (IVM) |
| 273 | 20A | Передняя и задняя прикуривательные розетки, 12V разъем, зарядная розетка в бардачке (12V) |
| 278 | 5A | Система гибридного привода |
| 281 | 20A | Модуль прицепа |
| 284 | 20A | Модуль прицепа |
| 289 | 20A | Модуль прицепа |
| 291 | 30A | Индикация передачи, DSC, SMG, ручной режим коробки |
| 296 | 20A | Модуль прицепа |
