Предохранители и реле Предохранители и реле BMW 4-Series F32/F33/F36 2014-2020

Схемы относятся к указанным годам и вариантам Предохранители и реле BMW 4-Series F32/F33/F36 2014-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.



В этой статье рассматривается первая генерация BMW 4-серии (F32/F33/F36, 2014–2020). Приведена схема блока предохранителей BMW 4-серии 2014, 2015, 2016, 2017, 2018, 2019 и 2020 (418i, 420i, 428i, 430i, 435i, 440i, 418d, 420d, 425d, 430d, 435d): расположение и назначение каждого предохранителя.

См. BMW 4-серии:

Предохранители и реле Предохранители и реле BMW 4-Series F32/F33/F36 2014-2020

BMW 4-серии (G22/G23/G26; 2021-2025)…>>

Схема блока предохранителей BMW 4-Series F32/F33/F36 (2014–2020)

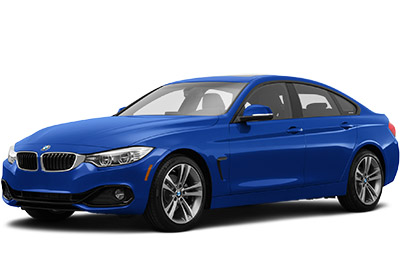

BMW 4-Series (F32/F33/F36; 2014-2020)

Моторный отсек блока предохранителей

Расположение блока предохранителей

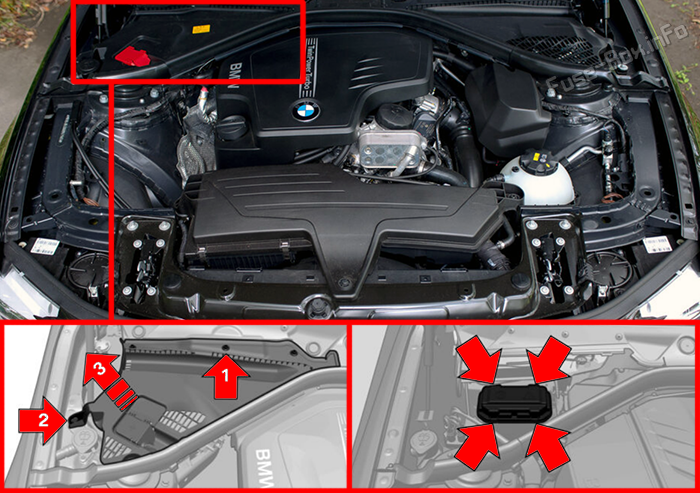

Location of the fuses in the engine compartment: BMW 4-Series (F32/F33/F36; 2014-2020)

  1. Открутите три винта, отмеченные стрелкой 1, используя штатный инструмент.
  2. Сожмите и поднимите корпус предохранителей, отмеченный стрелкой 2.
  3. Снимите крышку с одной стороны, стрелка 3.
  4. Нажмите на четыре фиксатора и снимите декоративную крышку.

На транспортных средствах с правосторонним приводом предохранители расположены на противоположной стороне моторного отделения.

Схема блока предохранителей

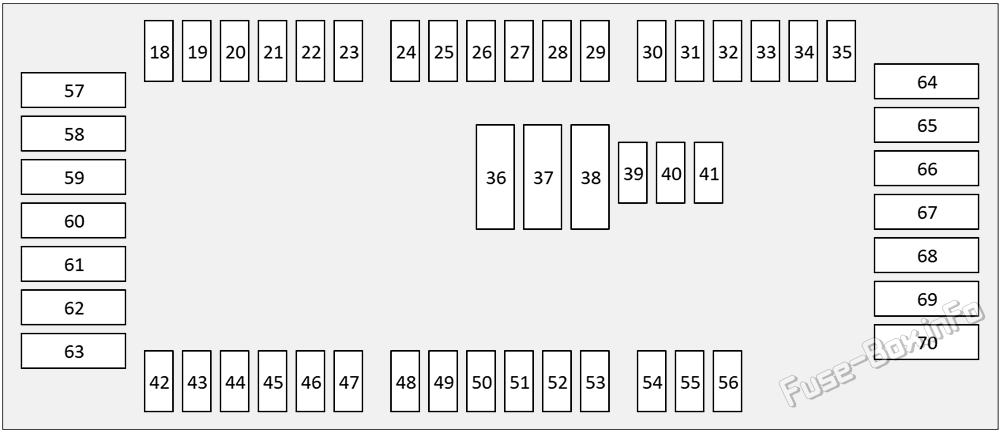

Under-hood fuse box diagram: BMW 4-Series (F32/F33/F36; 2014-2020)

6.4.2 Определение расположения предохранителей в моторном отсеке
№АмпыОписание
1815AДиагностический соединитель
1910AРегулятор двигателя
205AАудиосистема и электроника кузова
215AКонтрольный модуль
227.5AБлокировка дверей, зеркало заднего вида (пассажирская сторона), внутренняя подсветка
2310AГлавное реле DDE
2410AЭлектронная автоматическая трансмиссия (EAT), блок управления, полный привод
255AАудиосистема, устройство управления кузовом
265AОтопление сидений
2710AБлок управления сиденьями водителя и пассажира: боковая и продольная регулировка
285AПередняя левая и правая фара, датчик дождя, внутренняя подсветка
295AНасос охлаждения
325AСистема трансмиссии и системы безопасности
3315AНасос охлаждения, компрессор кондиционера, дополнительный насос
3410AСистема безопасности, ремни безопасности
4015AБлижний и дальний свет, наружное освещение
425AЭлектрохромное зеркало заднего вида
445AСистемы помощи водителю на основе видеокамеры и активной помощи рулевого управления
455AПомощь удержания в полосе
465AВентиляционный модуль и клапан охлаждающей жидкости
475AСистема ночного видения (NVE), звуковой модуль автомобиля (VSG)
4810AВыключатели рулевой колонки
505AСистемный блок кузова
527.5AСистемный блок кузова
535AОсвещение бардачка, освещение полос обрезки приборной панели (боки водителя/пассажира), освещение полос обрезки приборной панели со стороны водителя, освещение приборной панели для ног водителя/пассажира
547.5AВыключатель
555AЭлектроусилитель рулевого управления (EPS)
565AДатчик качества воздуха, вентиляционная система
5740AСистемы кузова, фары, наружное освещение
5830AКонтроль динамической устойчивости (DSC)
6230AУбирающаяся крыша
6330AЯщик передачи
6420AСистема отопления переднего пассажирского сиденья
6520AМодуль отопления сиденья водителя
6620AЗарядная розетка (12В)
6730AУправляющий блок сиденья водителя — регулировка сиденья водителя
6830AРегулировка пассажирского сиденья и управление им
6920A12В розетка
7020AОтопление

Багажный отсек блока предохранителей

Расположение блока предохранителей

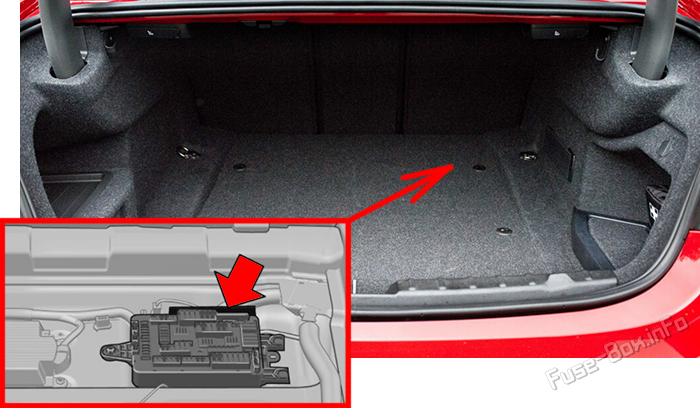

Снимите пластину доступа в багажном отсеке.Location of the fuses in the trunk: BMW 4-Series (F32/F33/F36; 2014-2020)

Схема блока предохранителей

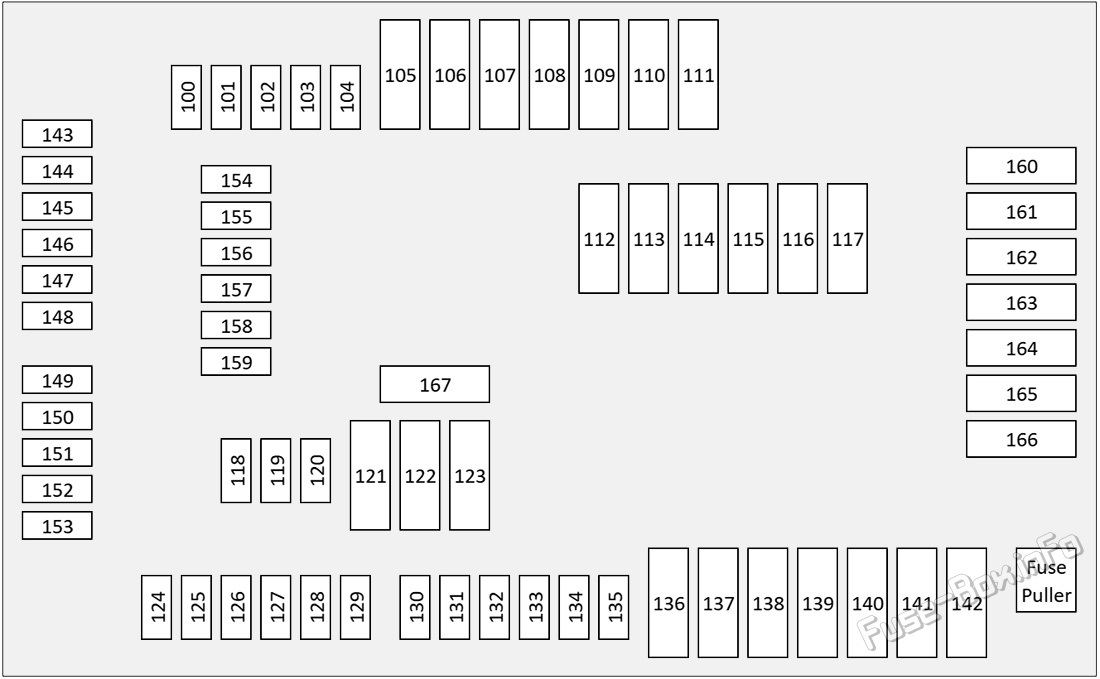

Trunk fuse box diagram: BMW 4-Series (F32/F33/F36; 2014-2020)

Определение предохранителей в багажном пространстве
№АмпыОписание
10015AОсновные фары/датчик дождя/датчик света/электронный контроль высоты движения
1045AМодуль двери
10640AТелефон
10740AЗамок крышки багажника
11320AМодуль прицепа
11420AМодуль прицепа
11630AРемни безопасности
11730AРемни безопасности
1205AHUD, HiFi Amp, TV-модуль, видеомодуль, телефон
12120AHUD, приборная панель, HiFi Amp, TV-навигатор, видеомодуль, навигационная система
12230AHiFi Amp, TV-модуль, видеомодуль
12340AHUD, HiFi Amp, TV-модуль, видеомодуль
1245AСистема подвески воздуха
125HUD, HiFi Amp, TV-навигатор, видеомодуль, система навигации
12610AHUD, HiFi Amp, TV-модуль, видеомодуль
1285AHUD, HiFi Amp, TV-модуль, видеомодуль, телефон
1305AЗамок крышки багажника
1325AРегулятор давления в шинах RDV
13720ADME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM
13920AМодуль прицепа
14020AМодуль прицепа
14120AПодогрев сидений, телефон
14230AHiFi Amp, TV-модуль, видеомодуль
1435AТелефон
14410ADME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM
14515ADME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM
1465ADME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM
1475AHUD, HiFi Amp, TV-модуль, видеомодуль
1485AСистема подвески воздуха
1497.5AРеле топливного насоса/регулятор топливного насоса
1505AМодуль двери, реле топливного насоса/регулятор топливного насоса, блокировка крышки багажника
1515AРеле топливного насоса/регулятор топливного насоса
1525AРемни безопасности
1545AHUD
15515AHUD, приборная панель, HiFi Amp, TV-навигатор, видеомодуль, навигационная система
1595AHUD, HiFi Amp, TV-модуль, видеомодуль
16020AСистема подвески воздуха
16120AОсновные фары/датчик дождя/датчик света/электронный контроль высоты движения
16220AПередняя и задняя розетка питания 12V (CIGAR), 12V SOCKET для аксессуаров (12V)
16320AМодуль двери
16430AОтапливаемые сиденья
16520AРеле топливного насоса/регулятор топливного насоса
