В этой статье рассматривается второе поколение BMW 4-серии (G22/G23/G26, 2021–2025). Приведена схема блока предохранителей BMW 4-серии 2021, 2022, 2023, 2024 и 2025 (420i, 430i, 420d, 430d): расположение и назначение каждого предохранителя.

См. BMW 4-серии:

Предохранители и реле Предохранители и реле BMW 4-Series G22/G23/G26 2021-2025

BMW 4-серии (F32/F33/F36; 2014-2020)…>>

Схема предохранителей BMW 4-серии (G22/G23/G26; 2021-2025)

BMW 4-Series (G22/G23/G26; 2021-2025)

Салонный отсек блока предохранителей

Расположение блока предохранителей

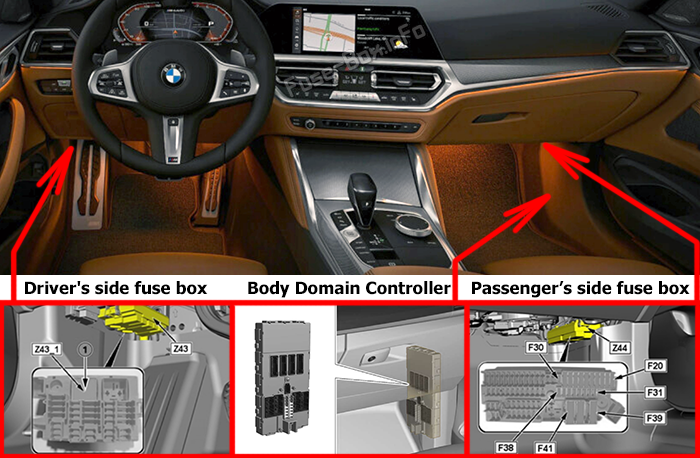

В салоне установлены два блока предохранителей: первый — со стороны пассажира, второй — со стороны водителя. Также за обшивкой рядом с блоком кузовного управления есть дополнительные предохранители.Location of the fuses in the passenger compartment: BMW 4-Series (G22/G23/G26; 2021-2025)

Диаграмма блока предохранителей

Блок предохранителей пассажирской стороны

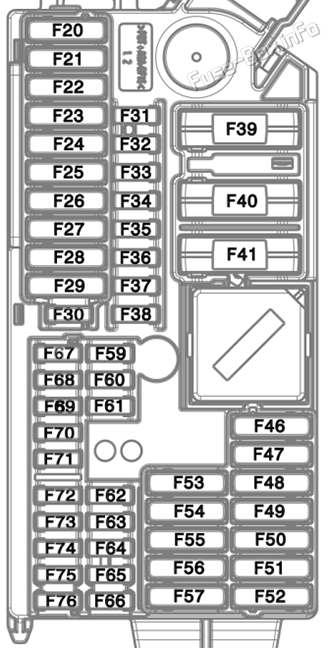

Interior fuse box №1 diagram: BMW 4-Series (G22/G23/G26; 2021-2025)

6.7.5 Расположение предохранителей: сторона пассажира
№АмпыОписание
2030AСистема стеклоочистителей/окошек с защитой от перебоев
2130AСистема стеклоочистителей/окошек с защитой от перебоев
2230AСистема стеклоочистителей/окошек с защитой от перебоев
2330AСистема стеклоочистителей/окошек с защитой от перебоев
2430AРемни безопасности
2520AМодуль управления верхнего уровня, реле
2640ABDC
2710AСистема стабилизации уровня кузова (реле компрессора)
2840AABS (антиблокировочная тормозная система), DSC (система динамической устойчивости), стояночный тормоз
2920AСистема динамической трансмиссии
3015AАудио и развлечение пассажиров заднего ряда
325AСтояночный тормоз, сигнализация, развлекательная система заднего ряда, датчик положения передачи, DSC, SMG (последовательная механическая коробка)
345AСистемный блок
365AМодуль управления/реле, датчики стояночного режима, модуль освещения
375AМодуль двери, электрический привод
385AДатчики стояночного режима
3960ABDC: главные фары, датчики дождя, света и высоты положения кузова
4040AКондиционер, электрический вентилятор
4620AПередний и задний разъем 12V (питание)
4720ADME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения)
4820AОтапливаемые сиденья
4910AУправление рулевой колонкой
5030AОтапливаемые сиденья
5130AИндикатор передачи, EDC, управление автоматической трансмиссией, AWD, DME и IVM, гибридная система
5220AОтапливаемые сиденья
5330AМодуль прицепа
5420AПодогрев, независимый обогреватель
5530AРегулировка сиденья
5630AРегулировка сиденья
5710AУправление рулевой колонкой
595AЭлектрохромное зеркало заднего вида, помощь вождению, развлечения заднего сиденья
604AПомощь вождению
615AМодуль освещения
625AМодуль освещения
635AМодуль управления верхнего уровня, реле, DME и IVM
645AРегулировка сиденья
655AРегулировка сиденья
665AМодуль освещения
675AРегулировка сиденья, световой модуль, электрические зеркала
685AРегулировка сиденья, световой модуль, электрические зеркала
695AЭлектроэнергетическая система
705AИндикатор передачи, DSC (контроль динамической устойчивости), SMG (последовательная механическая коробка передач), электрический вентилятор, DME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения)
715AМодуль освещения
727.5AРемни безопасности, DME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения), гибридная система
735AСистемный блок
7410AUSB
7510AРемни безопасности
765AПомощь вождению

Блок предохранителей со стороны водителя

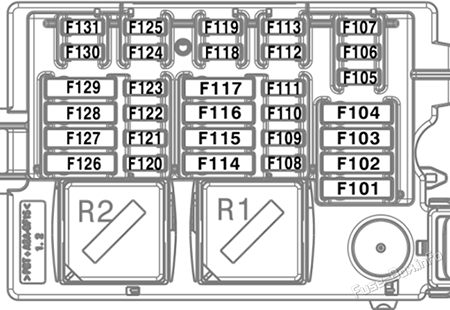

Interior fuse box №2 diagram: BMW 4-Series (G22/G23/G26; 2021-2025)

6.7.6 Распределение предохранителей: сторона водителя
№АмпыОписание
1027.5ADME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения)
1077.5AРеле топливного насоса, регулятор топливного насоса, гибридная система
11730AГибридная система
1185AПодогрев, независимый обогревательный прибор, гибридная система

Регулятор домена кузова

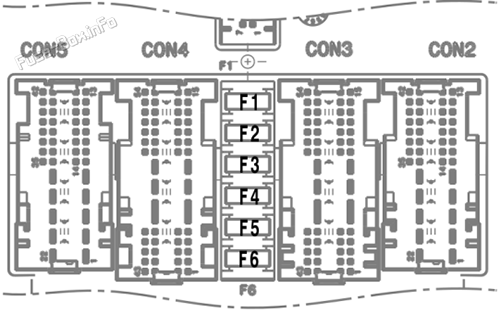

Interior fuse box №3 diagram: BMW 4-Series (G22/G23/G26; 2021-2025)

Определение предохранителей BDC
№АмпыОписание
F15AВентилятор рулевой колонки, передний центральный блок, звуковой модуль, осветительный блок, головной блок
F27.5AДиагностический разъем, электронный модуль контроля высоты кузова
F37.5AСистема отопления и обогрева салона, датчики дождя, света, солнца и конденсации
F45AМодуль управления задней водительской дверью, боковой модуль управления задней дверью, управление задней дверной ручкой
F520AРеле замыкания. Управление затворами дверей и топливного люка
F620AЗамки: водительской и пассажирской передней дверей, задние двери, топливный люк и центральный замок

Багажный отсек блока предохранителей

Расположение блока предохранителей

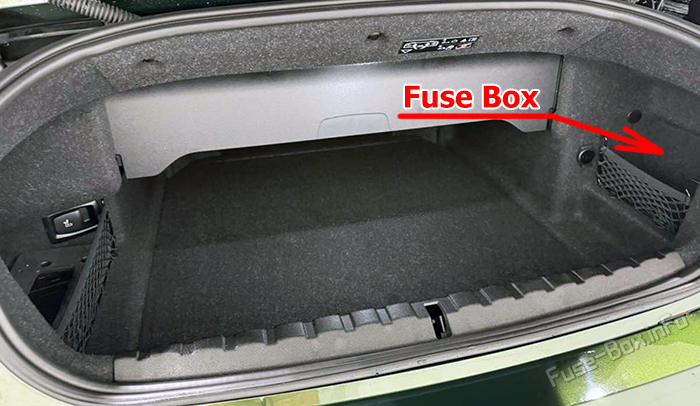

Он расположен за правой обшивкой багажного отделения.Location of the fuses in the trunk: BMW 4-Series (G22/G23/G26; 2021-2025)

Схема блока предохранителей

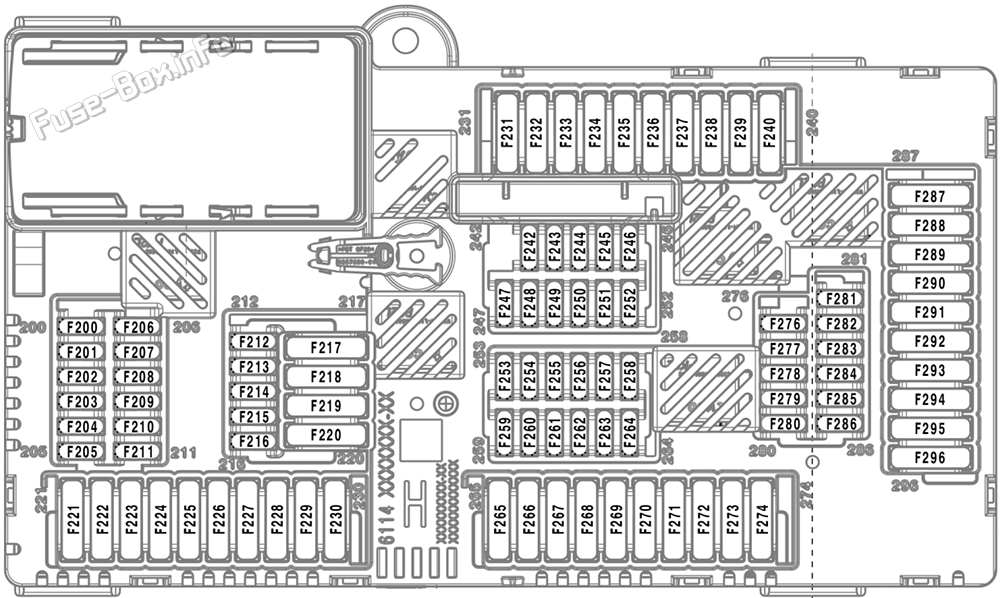

Trunk fuse box diagram: BMW 4-Series (G22/G23/G26; 2021-2025)

Определение предохранителей в багажном отсеке
№АмпыОписание
2037.5ADME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения).
2045AКондиционер. Помощь вождению.
2065AРеле топливного насоса, регулятор топливного насоса, DME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения).
2085AПомощь вождению.
2095AПомощь вождению. Индикатор передачи, DSC (контроль динамической устойчивости), SMG (последовательная механическая коробка передач), электрический вентилятор, DME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения).
2105AУправление рулевой колонкой.
21215AHUD, развлекательная система заднего ряда.
2145AHUD, развлекательная система заднего ряда.
2155AРазвлечения на заднем сиденье, динамики.
2165AРазвлечения на заднем сиденье.
21740AРазвлечения на заднем сиденье, динамики.
21820AРазвлечения на заднем сиденье.
22030AРазвлечения на заднем сиденье.
22530AЗамок крышки задней двери/электропривод для задних дверей.
22640AЗамок крышки задней двери/электропривод для задних дверей.
22730AЗамок крышки задней двери, электропривод для задних дверей, DME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения).
22940AСистема пневмоподвески, DME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения).
23030AРемни безопасности.
23130AОбогрев заднего стекла (обдув).
23240AОбогрев заднего стекла (обдув).
24020AМодуль трейлеров.
2427.5AАккумулятор.
2445AРеле топливного насоса и регулятор топливного насоса, модуль двери, электрический привод, Гибридная система.
2505AВнутренние огни.
25120AПередний и задний разъем 12V (питание).
2525AГибридная система, аккумулятор.
25320AОтапливаемые сиденья.
2545AЗамок крышки задней двери/электропривод для задних дверей.
2555AПомощь вождению.
2567.5AРемни безопасности.
2575AРемни безопасности.
2585AМодуль управления/реле.
25915ADME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения).
2605AЭлектрический вентилятор, DME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения).
2625AКондиционер.
26410AЗамок крышки задней двери/электропривод для задних дверей.
26530AОтапливаемые сиденья, DME (цифровая электроника двигателя), IVM (интегрированный модуль напряжения).
26640AМодуль управления/реле.
26730AОтапливаемые сиденья.
26840AМодуль управления/реле.
26930AОтапливаемые сиденья.
27130AОтапливаемые сиденья, реле топливного насоса, регулятор топливного насоса.
27320AПередний и задний разъем 12V (питание).
2785AГибридная система.
2805AГибридная система.
28120AОтапливаемые сиденья. Модуль трейлеров.
28420AМодуль трейлеров.
28920AМодуль прицепа
29130AИндикатор передачи, DSC (контроль динамической устойчивости), SMG (последовательная механическая коробка передач).
29630AМодуль трейлеров.
