Предохранители и реле Предохранители и реле BMW 5-Series G30/G31/G38 2017-2023
Схемы относятся к указанным годам и вариантам Предохранители и реле BMW 5-Series G30/G31/G38 2017-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.
Ниже собраны данные по предохранителям и реле BMW 5-Series (G30/G31/G38), модели 2017-2023, включая основные модификации: BMW 5-Series (520i, 520e, 530i, 530e, 540i, 545e, 518d, 520d, 525d, 530d, 540d). Указаны номера позиций, номиналы и назначение.
Смотри также: BMW 5-Series:
Предохранители и реле BMW 5-Series 2017-2023
Содержание
Предохранители салона
Предохранители салона

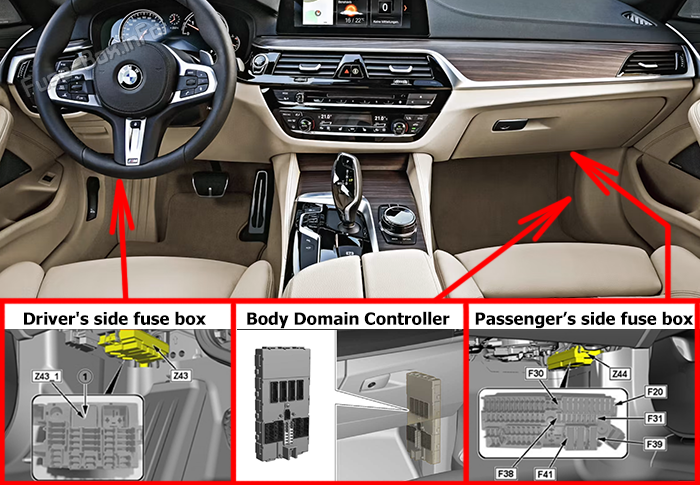

Расположение блока в салоне
На схеме показано положение салонного блока и нумерация предохранителей по рядам.
Схемы салонного блока

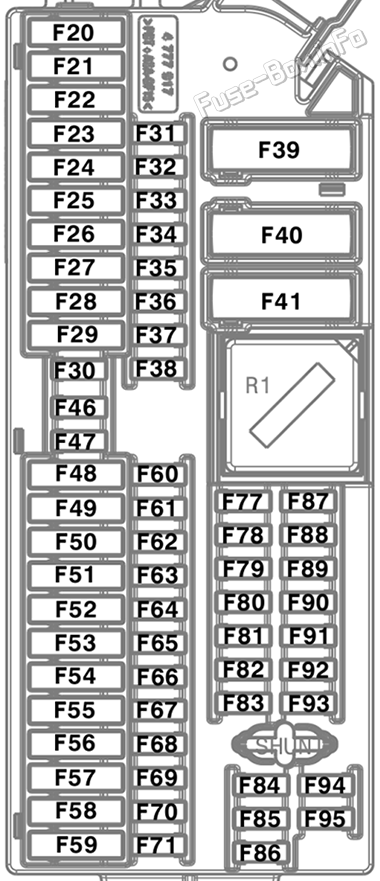

Схема салонного блока, вариант №1
| № | Номинал, А | Назначение |
|---|---|---|
| 20 | 40A | Система безопасности |
| 21 | 40A | Контроль динамической устойчивости (DSC), ABS:: парковка |
| 22 | 30A | Система безопасности, реверсивная автоматическая катушка ремня безопасности с электроприводом |
| 23 | 30A | Регулятор дверных окон |
| 24 | 30A | Регулятор дверных окон |
| 25 | 30A | Регулятор дверных окон |
| 26 | 30A | Регулятор дверных окон |
| 27 | 20A | Центр функции крыши |
| 29 | 20A | Луч, датчик дождя, датчик света, |
| 30 | 5A | Стояночный тормоз |
| 31 | 5A | Группа контроля за применением приборов |
| 32 | 5A | Центр функции крыши, лампа карты |
| 34 | 10A | Электронный контроль высоты движения |
| 35 | 15A | Модуль буксировки |
| 36 | 15A | EMPTY |
| 37 | 10A | Система кондиционирования воздуха и вентиляции |
| 40 | 60A | Внутреннее освещение,BDC Единица измерения, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 41 | 40A | BDC блок |
| 46 | 5A | Помощник водителя |
| 47 | 5A | Внутреннее освещение, кондиционирование воздуха, зеркало заднего вида электрохрома |
| 48 | 30A | Модуль проволочной системы |
| 49 | 20A | Электронный контроль передачи, случай передачи, 4*4 |
| 50 | 20A | 12-вольтовая розетка (прикуриватель) |
| 51 | 20A | Отопление сидений |
| 52 | 20A | Отопление сидений |
| 53 | 30A | Модуль сиденья водителя (с модулем сиденья), блок переключения боковых сидений водителя (без модуля сиденья) |
| 54 | 20A | Теплоприбор |
| 55 | 30A | Передний модуль сиденья пассажира (с модулем сиденья), блок переключения регулировки сиденья перед пассажирами (без модуля сиденья) |
| 56 | 30A | Регулировка электрической рулевой колонки |
| 57 | 15A | Блок переключения рулевой колонки |
| 58 | 10A | Функциональный центр крыши |
| 60 | 5A | Управление сиденьями, внутренние огни |
| 61 | 5A | Светофор сверху, панель инструментов для пассажиров с верхним фронтом, панель приборов с нижним центром, панель приборов для нижней части центра, панель приборов для нижней части водителя/пассажира, Лайт спереди слева/справа |
| 62 | 5A | Выключатель лампочки для перчаток, внутренние огни |
| 63 | 5A | Освежители воздуха,CD двигатель, ионизатор, 48В стартер, внутренние огни |
| 64 | 5A | 6.7.6.6 Блок управления клапанами спинки сиденья водителя, блок управления клапанами поясничной опоры сиденья водителя, блок переключателей регулировки сиденья (со стороны водителя), подсветка спинки сиденья водителя, боковая подсветка спинки сиденья водителя, USB-розетка для зарядки, модуль переднего левого сиденья, освещение салона |
| 65 | 5A | 6.7.8.5 Устройство регулировки клапана передней части спинки пассажира, блок поддержки клапана переднего пассажирского люмба, блок переключения регулировки сиденья (бока переднего пассажира), огонь задней части пассажира, боковой фонарь заднего сиденья пассажира, задний фонарь заднего сиденья пассажира,USB Зарядное устройство No 2, Модуль инфляции передних и правых сидений, внутренние огни |
| 66 | 5A | Внутреннее освещение |
| 67 | 5A | Блок переключателей двери водителя, блок переключателей сиденья водителя, подсветка внутренней ручки двери водителя, центральная подсветка панели двери водителя, подсветка кармана двери водителя, верхняя подсветка панели двери водителя, передний левый среднечастотный динамик с подсветкой, передний левый высокочастотный динамик, наружные зеркала с электроприводом |
| 68 | 5A | Пассажир снаружи зеркала, ящик переключателя дверей для пассажиров, угольный огонь двери для внутренних пассажиров, свет для панели передних дверей (центр), свет для карманных дверей для пассажиров, свет для панели передних дверей (топ), передний передний передний спичник для дневных градусов, свет для правосторонних зрителей, свет для правосторонних твитов, электрические зеркала |
| 69 | 5A | Модуль безопасности при столкновении |
| 70 | 5A | Реле отключения электрического вентилятора, электрический вентилятор |
| 71 | 5A | Управление двигателем, индикатор передачи,EDC, Управление автоматической трансмиссией передач,AWD, DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 79 | 5A | Внутренние огни |
| 80 | 5A | Система кондиционирования воздуха |
| 83 | 5A | Модуль управления функцией рулевой колонки |
| 90 | 5A | Помощь в вождении |
| 91 | 5A | Помощь в вождении |
| 92 | 5A | Помощь в вождении |
| 93 | 10A | Модуль управления функцией рулевой колонки |

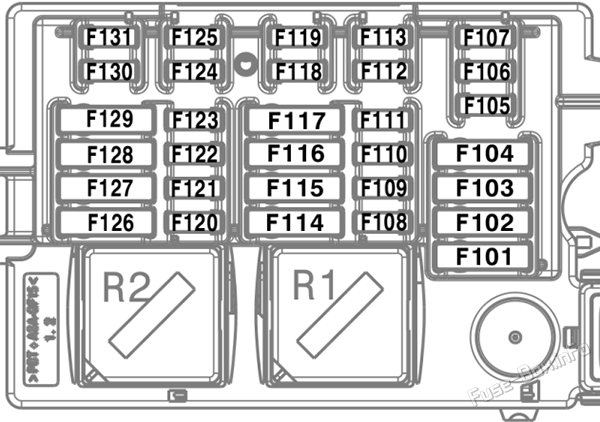

Схема салонного блока, вариант №2
| № | Номинал, А | Назначение |
|---|---|---|
| 105 | 7.5A | Электроника электрооборудования |
| 107 | 10A | Гибридный: модуль управления топливным баком под давлением |
| 108 | 15A | Электроника и управление двигателями |
| 110 | 5A | Вспомогательный электронагреватель, переднее освещение с люфтом среднего дальности |
| 111 | 5A | Задний распределительный щит |
| 112 | 10A | Отапливаемые сиденья |
| 113 | 10A | Отапливаемые сиденья |
| 117 | 30A | Гибридный: Автоматическая трансмиссия, переносной случай |
| 118 | 10A | Отапливаемые сиденья |
| 119 | 10A | Отапливаемые сиденья |

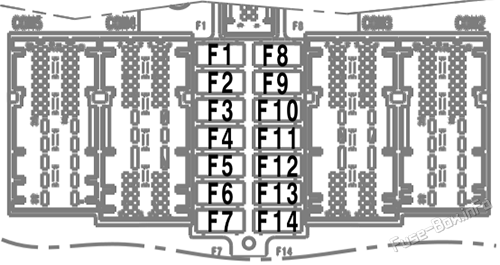

Схема салонного блока, вариант №3
| № | Номинал, А | Назначение |
|---|---|---|
| 4 | 20A | Заблокировать реле, отпереть реле (двери, крышка топливного бака) |
| 6 | 20A | Реле замка двери водителя, реле запирания (дверная замок водителя, дверная замок переднего пассажира, замок задней двери водителя, замок двери задней двери пассажира, центральный привод заправочной двери) |
| 7 | 15A | Сигнал (на английском языке) |
| 10 | 5A | Клетка переключателя рулевой колонки, передняя вентиляционная решетка, звукодиодная панель, осветительный блок, головная часть, помощь вождению, |
| 11 | 7.5A | Диагностический соединитель, электронный контроль высоты движения, вертикальная динамическая платформа, система динамического привода |
| 12 | 7.5A | Система отопления/кодировки воздуха, модуль работы задних дверей, датчик дождя/света/солнечных/конденсационных значений, блокировка крышки бука (контейнерный врата)/автоматически закрывающаяся задняя врата |
| 13 | 5A | Динамическая приводная система, система запуска/остановки |
Предохранители багажного отсека
Предохранители багажного отсека

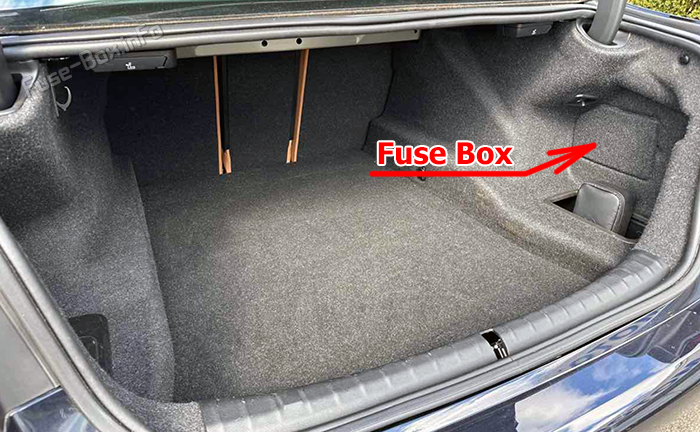

Расположение блока в багажнике
В багажнике расположен отдельный блок для питания подсистем задней части автомобиля.

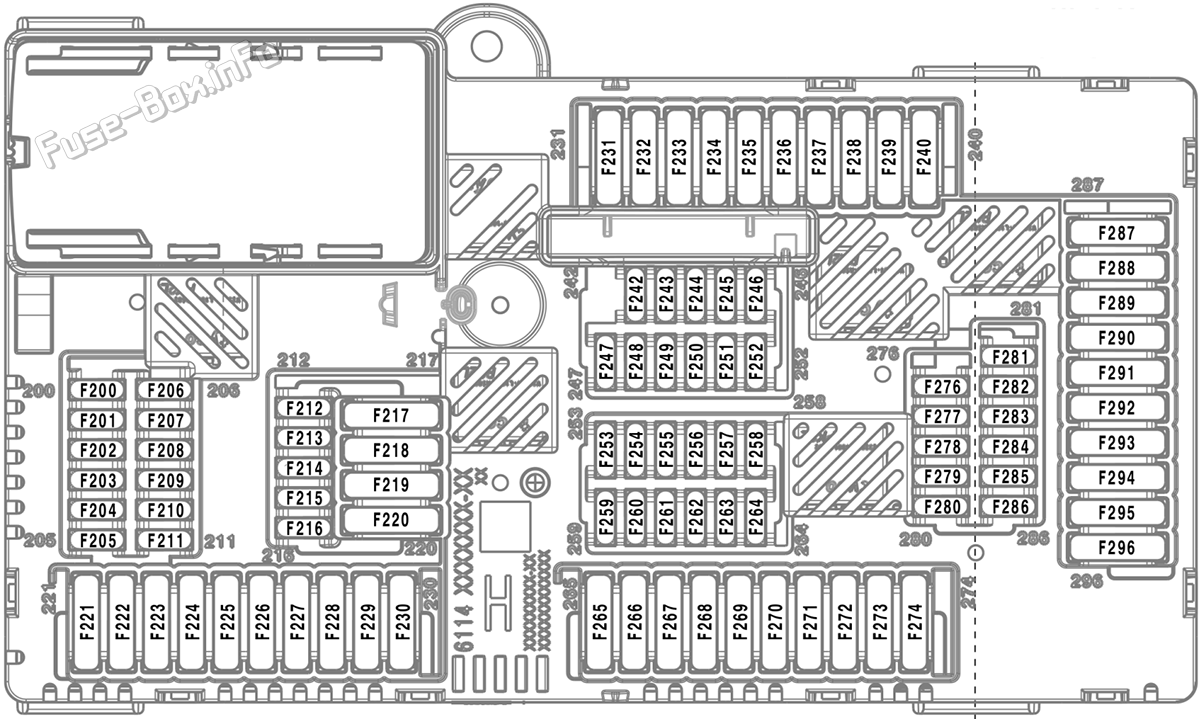

Схема багажного блока
| № | Номинал, А | Назначение |
|---|---|---|
| 203 | 7.5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 204 | 5A | Преобразованный верхний модуль/трансформируемый реле, помощь вождению, развлечения заднего сиденья,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 206 | 10A | Система кондиционирования воздуха,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 208 | 5A | Проекционный дисплей (HUD) |
| 209 | 5A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM гибридная система |
| 210 | 5A | Помощь в вождении |
| 212 | 15A | Проекционный дисплей (HUD), мультимедийная система для пассажиров задних сидений |
| 214 | 5A | Развлечения для задних сидений |
| 215 | 10A | Развлечения для задних сидений |
| 216 | 5A | Развлечения для задних сидений, внутренние огни |
| 217 | 40A | Развлечения для задних сидений |
| 218 | 20A | Развлечения для задних сидений |
| 220 | 30A | Развлечения для задних сидений |
| 221 | 30A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 223 | 20A | Модуль управления функцией рулевой колонки, главные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 224 | 30A | Система контроля уровня (компрессорная реле воздушно-воздушно-воздушной подвесной системы), система динамического привода, система подвески воздуха |
| 225 | 20A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 226 | 40A | Электрическая солнцезащитная шторка заднего стекла, замок крышки багажника (задней двери) / автоматический доводчик задней двери |
| 227 | 30A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 230 | 30A | Ремни безопасности |
| 231 | 30A | Дефростер заднего окна (дефростер) |
| 232 | 30A | Дефростер заднего окна (дефростер) |
| 235 | 30A | Система кондиционирования воздуха |
| 240 | 20A | Модуль прицепа |
| 244 | 5A | Сигнализация, реле топливного насоса/регулятор топливного насоса, дверной модуль/автоматически неразборчиво закрытый,START-STOP гибридная система |
| 249 | 10A | Модуль двери/автоматически неразборчивый |
| 251 | 10A | Модуль двери/автоматически неразборчивый |
| 252 | 5A | Кондиционер, система ремней безопасности |
| 254 | 5A | Замок крышки (хвостовой врата)/ |
| 255 | 5A | Развлечения для задних сидений |
| 256 | 10A | Задний загар электрической системы, дверной модуль/автоматически неразборчиво закрывающийся |
| 257 | 5A | Регулировка сидений, ремни безопасности, помощь вождению, гибридная система, внутренние огни |
| 258 | 10A | Задний загар электрической системы, дверной модуль/автоматически неразборчиво закрывающийся |
| 259 | 15A | DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 262 | 5A | Система кондиционирования воздуха, отапливаемые сиденья, трансформируемый верхний модуль/трансформируемый реле, система подвески воздуха, датчики стоянки/домашняя связь (открыть двери), помощь вождению, дисплей головы ( " Head-up " ) HUD), развлечения для задних сидений |
| 264 | 10A | Замок крышки (хвостовой врата)/ |
| 267 | 30A | Подогретые сиденья, регулировка сидений |
| 268 | 20A | Преобразованный верхний модуль/трансформируемый реле |
| 269 | 30A | Регулировка сиденья, система подвески воздуха |
| 271 | 30A | Реле топливного насоса/регулятор топливного насоса,DME- цифровая электроника для двигателей/интегрированный модуль напряжения -IVM |
| 273 | 20A | Передний и задний прикуриватели, розетка 12 В / зарядная розетка в перчаточном ящике (12 В) |
| 276 | 5A | Модуль управления функцией рулевой колонки |
| 277 | 5A | Система кондиционирования воздуха, дисплей головы (HUD), развлечения для задних сидений |
| 278 | 5A | Гибридная система |
| 279 | 5A | Замок крышки (хвостовой врата)/ |
| 280 | 10A | Гибридная система |
| 282 | 20A | Модуль прицепа |
| 284 | 20A | Передний и задний прикуриватели, розетка 12 В / зарядная розетка в перчаточном ящике (12 В), модуль прицепа |
| 289 | 20A | Модуль прицепа |
