Схемы относятся к указанным годам и вариантам Предохранители и реле BMW 6-Series E63/E64 2004-2010. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля BMW.

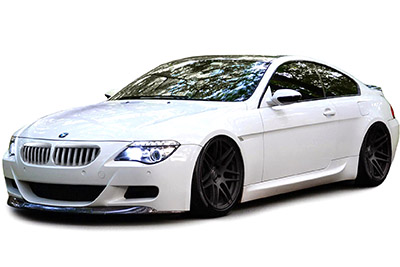

В этой статье рассматривается вторая генерация BMW 6-Series (E63/E64), произведенная в 2003–2010 гг. Здесь приведены схемы расположения и назначения предохранителей BMW 6-Series (630i, 635d, 645Ci, 650i, M6) 2003-2010 годов.
Смотрите также другие BMW 6-Series:
Схема расположения предохранителей BMW 6-Series E63 / E64
Оглавление
Предохранители на панели приборов
Предохранители на панели приборов

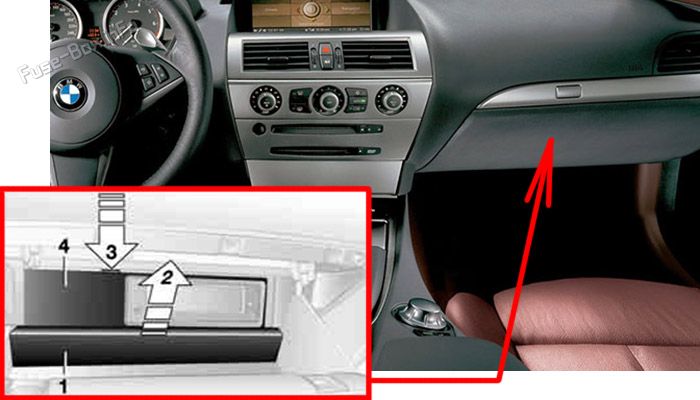

Расположение блока предохранителей
Для доступа:
- `r`n
- Нажмите кнопку в центре перегородки 1, затем поднимите перегородку вверх (стрелка 2). `r`n
- Нажмите фиксацию вниз (стрелка 3) и отогните крышку вперед (стрелка 4). `r`n
Для доступа в отделение с информацией и дополнительными предохранителями нажмите соответствующий фиксатор внизу кабины, затем снимите крышку.

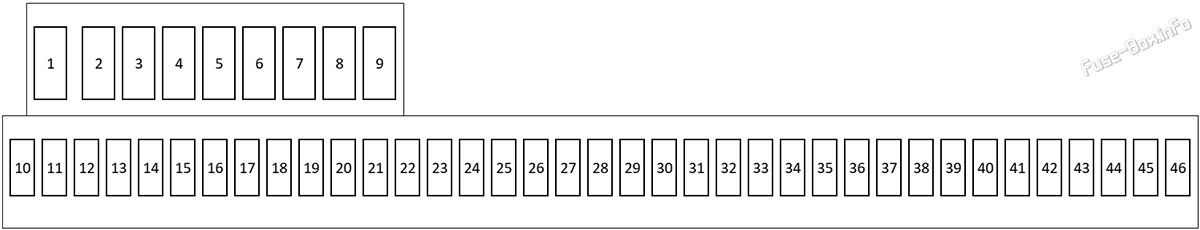

Схема блока предохранителей
| № | А | Защищенные цепи |
|---|---|---|
| 1 | 50A | Динамическая стабилизация (DSC) |
| 2 | 60A | Бензиновые версии: реле насоса дополнительного воздуха Дизельные версии: подогреватель топлива |
| 3 | 40A | Выходной каскад вентилятора |
| 4 | 20A/40A | 2004-2005: Активное рулевое управление 2005-2010: Реле режима экономии энергии, электронное управление амортизаторами |
| 5 | 50A | Модуль света |
| 6 | 50A | Модуль света |
| 7 | 50A | Система доступа к автомобилю |
| 7 | 30A | Электроника зажигания/стартер |
| 8 | 60A | N62: Интегрированный блок питания (IVM) |
| 8 | 60A | N62 с SMG: Разъёмный блок электроники двигателя (F01: реле гидравлического насоса, SMG) |
| 8 | 60A | S85: Распределитель потенциала B+ реле DME Разъёмный блок электроники двигателя (F01) |
| 8 | 60A | N52: Распределитель потенциала B+ Блок управления DME Реле DME Разъёмный блок электроники двигателя: F05: Реле топливных форсунок F07: Реле VVT F08: Реле гидравлического насоса, SMG F010: Реле обогрева модуля вентиляции картера |
| 9 | 60A | Электрический вентилятор |
| 10 | 30A | 2004-2005: Блок двери водителя 2005-2010: Модуль Body-Gateway (LHD: подъемник окна водителя; RHD: подъемник окна пассажира) |
| 11 | 5A | Базовый модуль кузова (центральный замок, подъемники окон, реле дворников) |
| 12 | 30A | 2004-2005: Блок двери пассажира 2005-2010: Модуль Body-Gateway (LHD: подъемник окна пассажира; RHD: подъемник окна водителя) |
| 13 | 7.5A | 2004-2005: Блок управления приборной панелью |
| 13 | 30A | VTG: раздаточная коробка 2005-2010: Блок управления раздаточной коробкой |
| 13 | 15A | S85; 2005-2010: Последовательная механика (SMG) |
| 14 | 30A | Модуль переднего правого сиденья (не полуэлектрический базовый) Выключатель регулировки пассажирского сиденья (RHD; полуэлектрический базовый) Выключатель поясничной поддержки пассажира (RHD; полуэлектрический базовый) Выключатель регулировки водительского сиденья (LHD; полуэлектрический базовый) Выключатель поясничной поддержки водителя (LHD; полуэлектрический базовый) |
| 15 | 5A | Система доступа к автомобилю |
| 16 | 30A | Реле стеклоочистителя |
| 17 | 15A | S85; 2004-2005: Последовательная механическая коробка (SMG) |
| 17 | 5A | 2005-2010: Модуль переключателей на рулевой колонке |
| 18 | 30A | 2004-2005: Реле омывателя фар 2005-2010: Модуль Body-Gateway |
| 19 | 5A | USA: Подсветка положения передачи S85: Электронное управление амортизаторами EDC |
| 20 | 20A | SHZH: независимый/вспомогательный отопитель EDC Damper Control: реле режима экономии энергии, электронное управление амортизаторами |
| 21 | 30A | Модуль переднего правого сиденья (не полуэлектрический базовый) Выключатель регулировки водительского сиденья (RHD; полуэлектрический базовый) Выключатель поясничной поддержки водителя (RHD; полуэлектрический базовый) Выключатель регулировки пассажирского сиденья (LHD; полуэлектрический базовый) Выключатель поясничной поддержки пассажира (LHD; полуэлектрический базовый) |
| 22 | 30A | Базовый модуль кузова (LHD: подъемник заднего окна водителя; RHD: подъемник заднего окна пассажира) |
| 23 | 30A | S85; 2005-2010: Реле электрического вакуумного насоса |
| 24 | 30A | Базовый модуль кузова (LHD: подъемник заднего окна пассажира; RHD: подъемник заднего окна водителя) |
| 25 | 30A | Динамическая стабилизация (DSC) |
| 26 | 7.5A | IHKA Basic: отопление и кондиционирование |
| 26 | 20A | 2005-2010: Реле режима экономии энергии, клемма 15 |
| 27 | 30A | Базовый модуль кузова (центральный замок) |
| 28 | 20A | Модуль переключателей на рулевой колонке |
| 29 | 10A | Разъём OBD-II Подушка безопасности |
| 30 | 15A | IHKA High: отопление и кондиционирование |
| 30 | 20A | Силовой каскад топливного насоса Реле топливного насоса |
| 31 | 30A | LHD: Переднее левое сиденье (подогрев, активное расширение спинки, активное удержание) RHD: Переднее правое сиденье (подогрев, активное расширение спинки, активное удержание) |
| 32 | 10A | 2004-2005: Dynamic Drive |
| 32 | 10A | S85; 2004-2005: Реле электрического вакуумного насоса |
| 32 | 10A | 2005-2010: Блок переключения двери водителя Электрохроматическое наружное зеркало водителя Электрохроматическое наружное зеркало пассажира |
| 33 | 30A | Центральный блок переключателей LHD: Переднее правое сиденье (подогрев, активное расширение спинки, активное удержание) RHD: Переднее левое сиденье (подогрев, активное расширение спинки, активное удержание) |
| 34 | 20A/30A | CCC/M-ASK |
| 35 | 5A | Модуль навигации |
| 36 | 7.5A | Comfort access control unit Электронный модуль внешней ручки двери (водитель, пассажир) Электронный внешний модуль ручки (задняя левая, задняя правая двери) |
| 37 | 5A/10A | 2004-2007: TCU (модуль телематики) ULF (Universal Charging & Hands-Free) Съемный отсек |
| 37 | 5A | 2007-2010: Интерфейсный блок ULF-SBX TCU (модуль телематики) Интерфейсный блок ULF-SBX-H USB-хаб Съемный отсек |
| 38 | 5A/10A | CD-чейнджер |
| 39 | - | Не используется |
| 40 | 10A | DVD-чейнджер |
| 41 | 5A | 2005-2010: Блок управления приборной панелью |
| 42 | 15A | S85: Последовательная механическая коробка (SMG) |
| 43-46 | - | 43-46: Не используется |
Предохранители багажного отсека
Предохранители багажного отсека

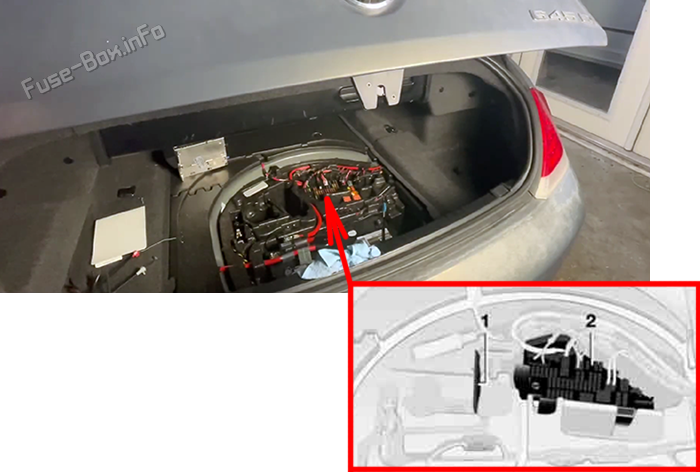

Расположение блока предохранителей
Поднимите крышку под ковриком пола и снимите кронштейн штатного набора инструментов. Здесь находятся перечень цепей предохранителей и запасные плавкие вставки.

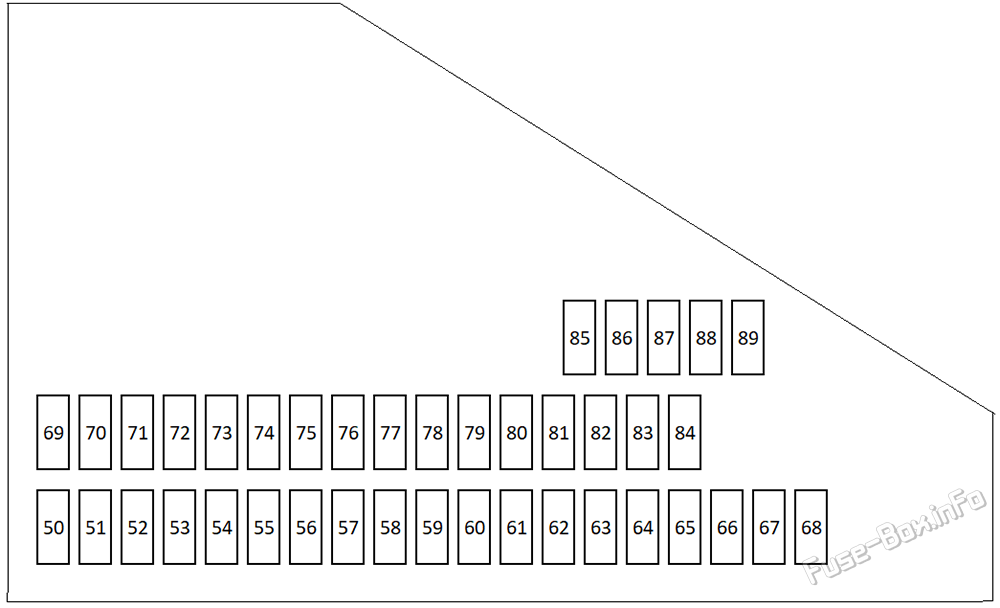

Схема блока предохранителей
Запасные предохранители, информация о назначении цепей и дополнительные пинцеты для плавких вставок находятся в отсеке для штатного инструмента в багажном отделении под ковриком пола.
2005-2010
Обратная сторона
| № | А | Защищенные цепи |
|---|---|---|
| 50 | 20A | M54, N62: Реле топливного насоса N52, дизель: Реле управления топливным насосом (EKPS) S85: Силовой каскад топливного насоса |
| 50 | 30A | 2005-2010: Насос омывателя фар |
| 51 | 5A | Сирена и датчик наклона Электрохроматическое внутреннее заднее зеркало Радарные датчики |
| 52 | 10A | Микромодуль |
| 52 | 40A | E64: Реле складывающегося тента 1-2 |
| 53 | 7.5A | 2004-2005: Авто-закрывание крышки багажника и петель Система комфортного доступа Электронный модуль внешней ручки двери (водитель, пассажир) Электронный внешний модуль ручки (задняя левая, задняя правая) |
| 53 | 30A | 2005-2010: Активная регулировка ширины спинки (водитель, пассажир) |
| 54 | 20A | 2004-2005: Реле режима экономии энергии, клемма 15 |
| 54 | 40A | 2005-2010: Задний обогреватель (стекло) |
| 55 | 5A | 2004-2005: Датчик дождя/освещения |
| 55 | 40A | 2005-2010: Подъемник багажной крышки |
| 56 | 5A | 2005-2010: Датчик дождя/освещения |
| 57 | 20A | 2004-2005: Микромодуль |
| 57 | 5A | IHKA Basic; 2005-2010: Отопление и кондиционирование |
| 58 | 40A | 2004-2005: Задний обогреватель стекла |
| 58 | 20A | 2005-2010: Задний стеклоочиститель |
| 59 | 5A | Антенный тюнер с приемником дистанционного управления |
| 60 | 5A | 2005-2010: Контроллер защиты от опрокидывания |
| 61 | 20A | 2004-2005: Передний прикуриватель Разъём питания в бардачке |
| 61 | 7.5A | 2005-2010: Блок охлаждения |
| 62 | 5A | 2004-2005: Реле режима экономии энергии, клемма 15 |
| 62 | 30A | 2005-2010, E64: Реле опускания задней крышки Реле подъема задней крышки |
| 63 | 5A | 2004-2005: Электрохроматическое внутреннее заднее зеркало Система контроля расстояния (PDC) |
| 63 | 20A | 2005-2010: Независимый вспомогательный отопитель |
| 64 | 10A | 2004-2005: Дисплей заднего багажного отделения Центральный информационный дисплей Контроллер |
| 64 | 15A | IHKA High; 2005-2010: Отопление и кондиционирование |
| 65 | 10A | 2004-2005: Модуль подключения гарнитуры Head-up display (HUD) |
| 66 | 5A | 2004-2005: Динамическая стабилизация (DSC) VTG transfer case: DSC, блок управления раздаточной коробкой |
| 66 | 20A | 2005-2010: Панорамная стеклянная крыша (E63) Трансформируемая крыша (E64) |
| 67 | 10A | 2004-2006: Видеомодуль Спутниковый приемник |
| 67 | 20A | 2006-2010: Автозакрывание двери пассажира (LHD), водителя (RHD), задней правой двери |
| 68 | 5A | 2004-2006: Центральный блок консоли Переключатели регулировки сидений (водитель, пассажир) |
| 68 | 20A | 2006-2010: Автозакрывание двери водителя (LHD), пассажира (RHD), задней левой двери |
| 69 | 5A | Система парковочного контроля (PDC) |
| 70 | 5A | 2004-2005: Адаптивный дальний свет |
| 70 | 10A | 2005-2007: Адаптивный круиз-контроль |
| 70 | 10A | 2007-2010: Адаптивный круиз-контроль Дальний датчик Боковые датчики (левый, правый) |
| 71 | 20A | 2004-2005, S85: Силовой каскад топливного насоса |
| 71 | 30A | 2005-2010: Центральный блок консоли |
| 72 | 40A | 2004-2005, E64: Реле складывающегося тента 1-2 |
| 72 | 20A | N62: Реле топливного насоса Дизель: Реле управления топливным насосом (EKPS) |
| 73 | 30A | 2004-2005, E63: Реле опускания задней крышки Реле подъема задней крышки Модуль прицепа |
| 73 | 30A/40A | 2005-2010: Усилитель Hi-Fi |
| 74 | 20A | 2004-2005: Прицепной разъем |
| 74 | 10A | 2005-2010: Центральный блок консоли Переключатель регулировки сидений (водитель, пассажир) |
| 75 | 30A | 2004-2005: Блок управления раздаточной коробкой |
| 75 | 10A | 2005-2010: Спутниковый приемник Цифровой тюнер Видеомодуль |
| 76 | 40A | 2004-2005: Подъемник багажной крышки |
| 76 | 10A | 2005-2010: Dynamic Drive |
| 77 | 5A | 2004-2005: Антенный тюнер с приемником дистанционного управления |
| 77 | 10A | 2005-2010: Head-up display Модуль подключения гарнитуры |
| 78 | 5A | 2005-2010: Динамическая стабилизация (DSC) Блок управления раздаточной коробкой |
| 79 | 7.5A | 2004-2005: Электронное управление высотой |
| 79 | 10A | 2005-2010: Центральный информационный дисплей Контроллер |
| 80 | 30A | 2004-2005: Усилитель Hi-Fi |
| 80 | 10A | 2005-2010: Рычаг выбора передач Индикатор передачи Съёмный отсек TCU (модуль телематики) ULF (Universal Charging & Hands-Free) Съёмный отсек |
| 81 | 7.5A | 2005-2010: Электрохроматическое внутреннее заднее зеркало Реле режима экономии энергии, клемма 15 |
| 82 | 20A | 2004-2005: Разъём в багажнике Задний прикуриватель Задний разъем питания |
| 82 | 7.5A | 2005-2010: Контроль давления в шинах (RDC) |
| 83 | 20A | 2004-2005, E63: Панорамная стеклянная крыша 2004-2005, E64: Механизм складывающейся крыши |
| 83 | 30A | 2005-2010: Регулировка ширины спинки: водитель (LHD), пассажир (RHD) |
| 84 | 10A | 2004-2005: Адаптивный круиз-контроль |
| 84 | 15A | 2005-2010: Управление трансмиссией Последовательная механическая коробка (SMG) |
| 85 | 7.5A | 2005-2010: Последовательная механическая коробка (SMG) |
| 86 | 15A | 2004-2005: Управление трансмиссией Последовательная механическая коробка (SMG) |
| 86 | 40A | 2005-2010: Активное рулевое управление |
| 87 | 20A | 2005-2010: Передний прикуриватель Разъем питания в бардачке |
| 88 | 30A | 2004-2005: Центральный блок консоли |
| 88 | 20A | 2005-2010: Разъём в багажнике Задний прикуриватель Задний разъем питания |
| 89 | 10A | 2004-2005: Вентилятор MMC Индикатор передачи Переключатель рычага передач Индикатор передачи Вентилятор в нише запасного колеса TCU (модуль телематики) ULF (Universal Charging & Hands-Free) Съёмный отсек |
| 89 | 5A | 2005-2010: Электрохроматическое внутреннее заднее зеркало Реле режима экономии энергии, клемма 15 |
| 90 | 200A | Корпусная база предохранителей спереди (предохранители 1-33) |
| 91 | 100A | Дизель: главный реле DDE N62, TU: Интегрированный блок питания (IVM) Реле VVT №1-2 Управление изменением фаз |
| 92 | 100A | Электрический вспомогательный обогреватель |
