В этой статье представлена схема блока предохранителей BMW 6-серии (F06/F12/F13) для автомобилей 2011–2018 годов (640i, 650i, M6, 640d). Здесь показано расположение предохранителей в салоне и багажнике и назначение каждого из них.
См. BMW 6-серии:
Схема предохранителей BMW 6-Series 2011–2018
Содержание
Салонный отсек блока предохранителей
Салонный отсек блока предохранителей
Расположение блока предохранителей

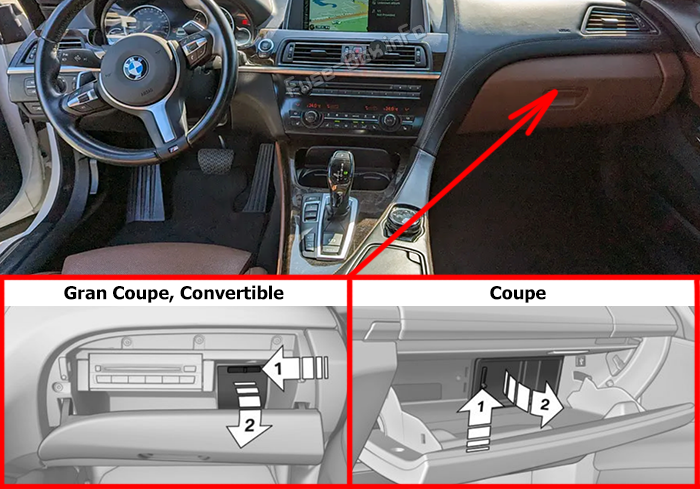

Стрелка 1 показывает расположение крышки блока, стрелка 2 — способ его открытия.

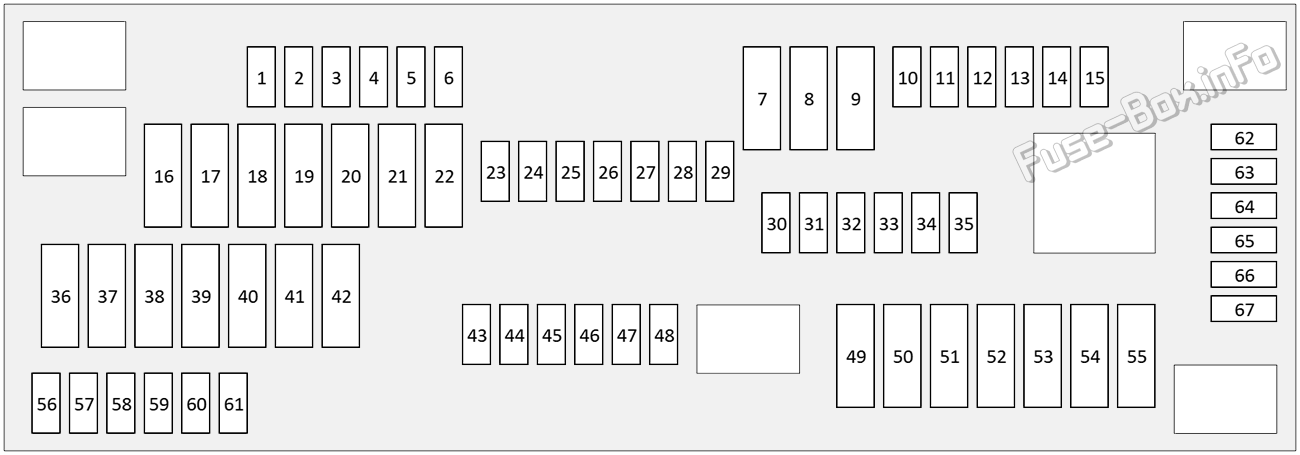

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 1 | 10A | Модуль управления рулевой колонкой |
| 2 | 5A | ABS (Антиблокировочная тормозная система) /DSC (Динамический контроль устойчивости), дверной модуль с автозакрытием |
| 3 | 5A | OBD (On-Board Diagnostics, бортовая диагностика) |
| 4 | 5A | HUD (Head-Up Display), усилитель Hi-Fi, TV-модуль, видеомодуль |
| 5 | 10A | Внутренние огни, кластер приборов |
| 7 | 30A | Электроприводы окон (защита от зажатия) |
| 8 | 30A | Модуль управления рулевой колонкой, HUD, электрические зеркала, главные фары/датчик дождя/датчик света/электронный контроль высоты движения, датчики стоянки/датчик парковки (открыть двери), сигнал, дверной модуль с автозакрытием, окна с питанием, реле заднего стеклоочистителя, обогреватель охлаждающей жидкости, блок приборов, система кондиционера воздуха, стеклоочистители, система промывки фар |
| 9 | 30A | Электроприводы окон (защита от зажатия) |
| 10 | 10A | HUD (Head-Up Display), Блок управления |
| 11 | 7.5A | Система кондиционирования воздуха |
| 12 | 5A | Модуль безопасности (SRS) |
| 13 | 5A | Модуль функции управления рулевой колонкой, HUD, основные фары/датчик дождя/датчик света/электронный контроль высоты движения, модуль освещения, внутренние огни, блок приборов, усилитель Hi-Fi, TV-модуль, видеомодуль |
| 14 | 15A | Модуль двери с автозакрытием |
| 15 | 20A | Модуль двери с автозакрытием |
| 16 | 40A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения, модуль освещения, внутренние огни |
| 17 | 30A | Электроприводы окон (защита от зажатия) |
| 18 | 30A | Электроприводы окон (защита от зажатия) |
| 19 | 20A | Модуль прицепа |
| 20 | 20A | Впрыск топлива и аналогичная электроника |
| 21 | 30A | Впрыск топлива и аналогичная электроника |
| 22 | 30A | Впрыск топлива и аналогичная электроника |
| 23 | 5A | Телефон |
| 24 | 10A | Модуль управления рулевой колонкой, HUD |
| 25 | 5A | HUD (Head-Up Display) |
| 27 | 5A | Регулировка сиденья |
| 31 | 5A | HUD (Head-Up Display), отапливаемые сиденья, система кондиционеров воздуха |
| 32 | 7.5A | Электрические зеркала, дверной модуль/система мягкого закрытия, электростеклоподъемники с защитой от зажатия, регулировка сиденья |
| 33 | 5A | START-STOP (электроника цифровых дизельных двигателей (DDE)) |
| 34 | 5A | Система подвески воздуха, система динамического привода |
| 35 | 10A | ABS (Антиблокировочная тормозная система) /DSC (Динамический контроль устойчивости), цифровые дизельные электроники (DDE), впрыск топлива и аналогичная электроника |
| 36 | 30A | Омыватели ветрового стекла, система промывки фар |
| 37 | 30A | Система подвески воздуха, система динамического привода |
| 38 | 40A | START-STOP: система, модуль двери с автозакрытием |
| 39 | 40A | Модуль управления рулевой колонкой, впрыск топлива и аналогичная электроника |
| 40 | 30A | ABS (Антиблокировочная тормозная система) /DSC (Динамический контроль устойчивости) |
| 42 | 30A | Впрыск топлива и аналогичная электроника |
| 43 | 5A | ABS (Антиблокировочная тормозная система) /DSC (Динамический контроль устойчивости), модуль управления рулевой колонкой, электрический вентилятор |
| 44 | 5A | Нагрев/независимый обогревательный прибор, система кондиционирования воздуха |
| 45 | 5A | Модуль управления рулевой колонкой, система подвески воздуха, система динамического привода |
| 46 | 5A | Электроэнергетика, управление круизом |
| 47 | 20A | Впрыск топлива и аналогичная электроника |
| 48 | 5A | Внутренние огни, нагревание/независимый обогревательный прибор, впрыск топлива и аналогичная электроника |
| 50 | 40A | ABS (Антиблокировочная тормозная система) /DSC (Динамический контроль устойчивости) |
| 51 | 30A | Реле заднего стеклоочистителя |
| 52 | 30A | Регулировка сиденья |
| 53 | 30A | Регулировка сиденья |
| 54 | 20A | Передний и задний прикуриватели (12В), розетка/розетка для зарядки в бардачке (12В) |
| 55 | 20A | Реле заднего стеклоочистителя |
| 56 | 5A | START-STOP: система, модуль двери с автозакрытием |
| 58 | 5A | Сигнализация, дверной модуль/система мягкого закрытия, стеклянный люк, панорамная крыша, трансформируемый верхний модуль, реле управления трансформируемой крышей |
| 59 | 10A | Впрыск топлива и аналогичная электроника |
| 60 | 5A | Сигнализация, стояночный тормоз |
| 61 | 20A | Задняя панорамная крыша, трансформируемый верхний модуль, реле управления трансформируемой крышей, задний электрический солнцезащитный экран, реле трансформации |
| 62 | 15A | Сигнал |
| 63 | 10A | Индикатор передачи, EDC, автоматическая трансмиссия, AWD |
| 64 | 7.5A | Индикатор передачи, EDC, автоматическая трансмиссия, AWD |
| 65 | 15A | Передний и задний прикуриватели (12В), розетка/розетка для зарядки в бардачке (12В) |
| 66 | 7.5A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения, модуль освещения, внутренние огни |
| 67 | 10A | Регулировка сиденья |
Багажный отсек блока предохранителей
Багажный отсек блока предохранителей
Расположение блока предохранителей

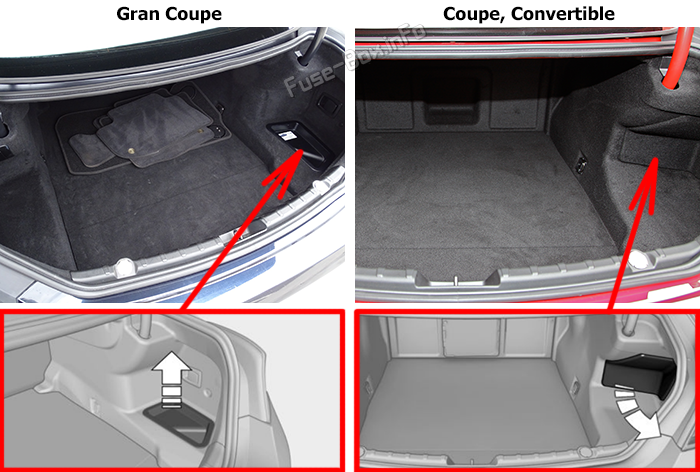

Снимите крышку предохранителей в багажнике, как указано на рисунке.

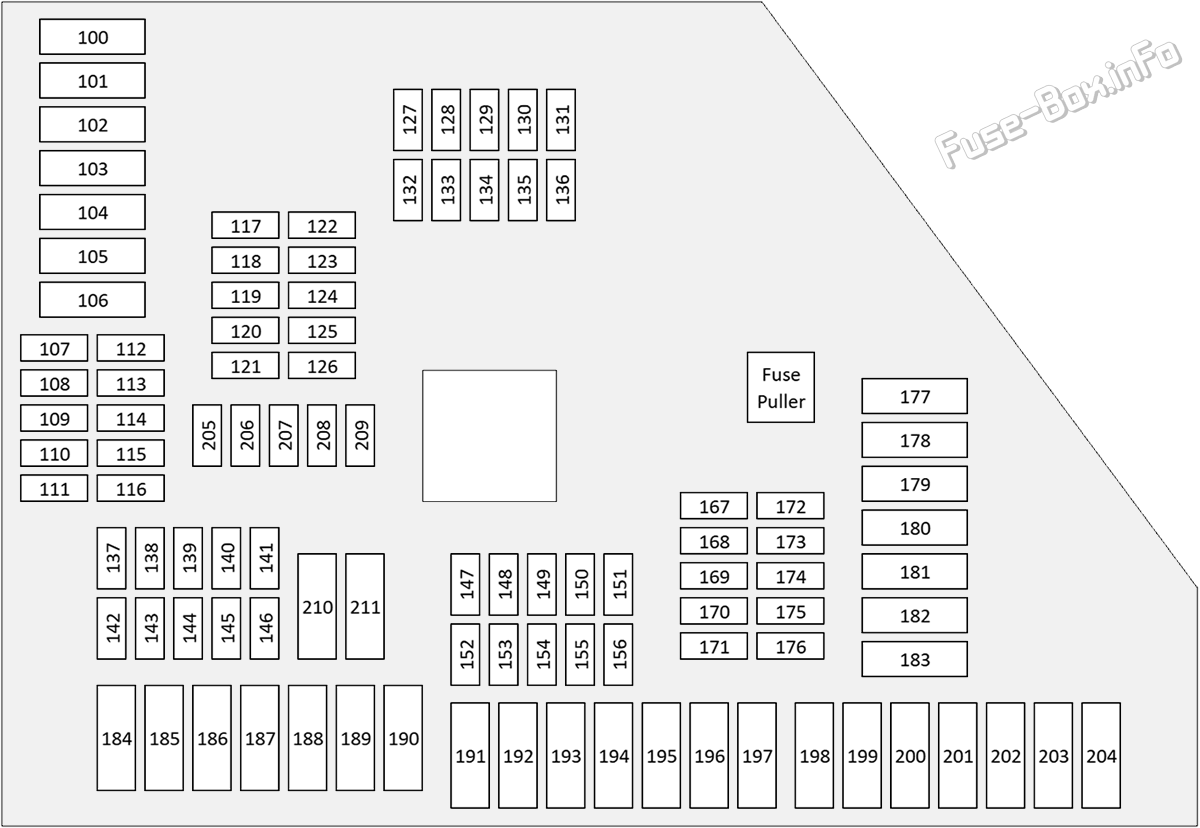

Схема блока предохранителей
| № | Ампы | Описание |
|---|---|---|
| 100 | 20A | Задняя противотуманная фара |
| 101 | 40A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения |
| 103 | 20A | START-STOP системы |
| 105 | усилитель Hi-Fi, TV-модуль, видеомодуль | |
| 107 | 5A | Система подвески воздуха, впрыск топлива и аналогичная электроника |
| 108 | 5A | Передний и задний прикуриватели (12В), розетка/розетка для зарядки в бардачке (12В) |
| 109 | 10A | Задняя противотуманная фара |
| 110 | 10A | Модуль двери с автозакрытием |
| 112 | 5A | Регулировка сиденья |
| 113 | 5A | HUD (Head-Up Display) |
| 114 | 5A | Регулировка сиденья, задний электрический солнцезащитный экран |
| 116 | 7.5A | HUD (Head-Up Display) |
| 117 | 5A | Телефон |
| 118 | 10A | HUD (Head-Up Display), система подвески воздуха, усилитель Hi-Fi, TV-модуль, видеомодуль |
| 119 | 15A | HUD (Head-Up Display), усилитель Hi-Fi, TV-модуль, видеомодуль |
| 120 | 5A | HUD (Head-Up Display), усилитель Hi-Fi, TV-модуль, видеомодуль |
| 121 | 5A | HUD (Head-Up Display), электрический вентилятор |
| 123 | 5A | HUD (Head-Up Display) |
| 124 | 5A | HUD (Head-Up Display) |
| 125 | 5A | HUD (Head-Up Display) |
| 128 | 10A | Система кондиционирования воздуха, впрыск топлива и аналогичная электроника |
| 131 | 5A | HUD (Head-Up Display), динамическая приводная система |
| 132 | 5A | Электроника цифровой дизельной системы (DDE) |
| 134 | 5A | Модуль управления рулевой колонкой, датчики стоянки/датчик парковки (открыть двери), модуль двери/автоматическая система мягкого закрытия, динамическая система привода |
| 135 | 5A | Сигнализация, реле топливного насоса/регулятор топливного насоса, впрыск топлива и аналогичная электроника |
| 136 | 5A | START-STOP системы |
| 137 | 5A | Электропитанием, впрыском топлива и аналогичной электроникой |
| 138 | 5A | Индикатор передачи, EDC, автоматическая трансмиссия, AWD, впрыск топлива и аналогичная электроника |
| 139 | 5A | Реле топливного насоса/регулятор топливного насоса, регулятор давления в шинах RDV |
| 142 | 20A | Нагрев/независимый обогреватель |
| 143 | 10A | Модуль двери с автозакрытием |
| 144 | 10A | Модуль двери с автозакрытием |
| 145 | 20A | Модуль прицепа |
| 147 | 15A | Передний и задний прикуриватели (12В), розетка/розетка для зарядки в бардачке (12В) |
| 148 | 20A | Модуль прицепа |
| 149 | 10A | Модуль двери с автозакрытием |
| 152 | 5A | Модуль двери/автоматическая система контроля уровня (электрическая реле компрессорной подвески) |
| 153 | 5A | Резерв |
| 154 | 5A | Основные фары/датчик дождя/датчик света/электронный контроль высоты движения, модуль освещения |
| 155 | 15A | Резерв |
| 156 | 5A | Система кондиционирования воздуха |
| 167 | 5A | Стояночный тормоз |
| 169 | 5A | Сигнализация |
| 175 | 10A | Впрыск топлива и аналогичная электроника |
| 176 | 15A | Передний и задний прикуриватели (12В), розетка/розетка для зарядки в бардачке (12В) |
| 177 | 20A | Электроэнергетика |
| 178 | 30A | ABS (Антиблокировочная тормозная система) /DSC (Динамический контроль устойчивости), индикатор передачи,EDC, Автоматическое управление трансмиссией,AWD |
| 179 | 30A | Стояночный тормоз |
| 180 | 30A | ABS (Антиблокировочная тормозная система) /DSC (Динамический контроль устойчивости), стояночный тормоз |
| 182 | 40A | Система контроля уровня (электрическая реле с подвеской), трансформируемый верхний модуль/трансформируемое реле |
| 183 | 40A | Резерв |
| 184 | 20A | Реле топливного насоса/регулятор топливного насоса |
| 186 | 40A | START-STOP системы |
| 187 | 30A | Отапливаемые сиденья |
| 188 | 30A | Отапливаемые сиденья |
| 190 | 30A | Отапливаемые сиденья |
| 191 | 30A | Отапливаемые сиденья |
| 195 | 30A | Нагрев/независимый обогреватель |
| 198 | 30A | Ремни безопасности |
| 199 | 30A | Ремни безопасности |
| 200 | 40A | HUD (Head-Up Display), усилитель Hi-Fi, TV-модуль, видеомодуль |
| 202 | 30A | Нагрев/независимый обогреватель |
| 203 | 30A | Дефростер заднего окна (дефростер) |
| 204 | 30A | Дефростер заднего окна (дефростер) |
