Предохранители и реле Buick Cascada (2016-2019..)
Схемы относятся к указанным годам и вариантам Buick Cascada (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Схема предохранителей Buick Cascada 2016-2019..
Предохранители прикуривателя (розетка) в Buick Cascada это предохранители №6 и 7 в щитке приборов.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

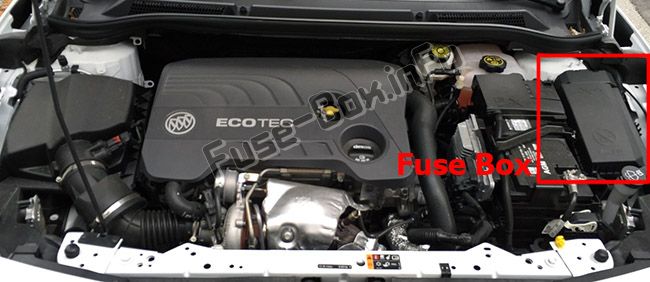

Расположение блока предохранителей
Он расположен в передней левой части моторного отсека.

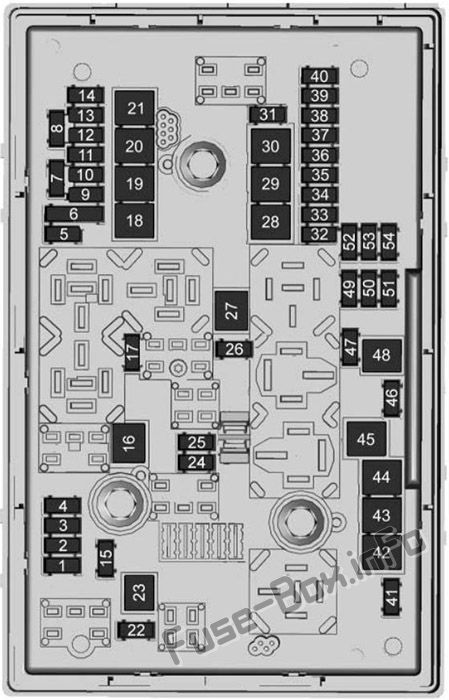

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Датчик О2 |
| 3 | Система впрыска топлива/ зажигания |
| 4 | Система впрыска топлива/ зажигания |
| 5 | — |
| 6 | Зеркала с подогревом |
| 7 | Управление вентилятором |
| 8 | Датчик O2/ Охлаждение силового агрегата |
| 9 | Датчик заднего стекла |
| 10 | Датчик аккумулятора автомобиля |
| 11 | Освобождение багажника |
| 12 | Адаптивные фары/автоматическая регулировка фар |
| 13 | Клапаны АБС |
| 14 | — |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления коробкой передач |
| 18 | Обогрев заднего стекла |
| 19 | Переднее электростеклоподъемник |
| 20 | Задний электростеклоподъемник |
| 21 | Задний электрический центр |
| 22 | — |
| 23 | — |
| 24 | Правая фара дальнего света |
| 25 | Левая фара дальнего света |
| 26 | Передние противотуманные фары |
| 27 | — |
| 28 | — |
| 29 | Электрический стояночный тормоз |
| 30 | насос АБС |
| 31 | — |
| 32 | Воздушная подушка |
| 33 | Адаптивное переднее освещение/Автоматический корректор фар |
| 34 | Рециркуляция выхлопных газов |
| 35 | Электрические стеклоподъемники/датчик дождя/наружное зеркало |
| 36 | Климат-контроль |
| 37 | — |
| 38 | Вакуумный насос |
| 39 | Модуль управления топливной системой |
| 40 | Омыватель ветрового стекла |
| 41 | — |
| 42 | Вентилятор охлаждения двигателя |
| 43 | Дворники |
| 44 | — |
| 45 | Вентилятор охлаждения двигателя |
| 46 | — |
| 47 | Horn |
| 48 | Вентилятор охлаждения двигателя |
| 49 | Топливный насос |
| 50 | Регулировка уровня фар/ Адаптивное переднее освещение |
| 51 | — |
| 52 | — |
| 53 | Модуль управления коробкой передач/модуль управления двигателем |
| 54 | Вакуумный насос/ Комбинация приборов/ HVAC |
Блок предохранителей панели приборов
Блок предохранителей панели приборов

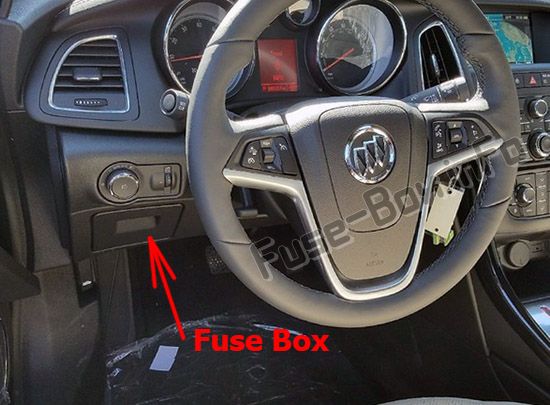

Расположение блока предохранителей
Он расположен за вещевым ящиком на приборной панели.

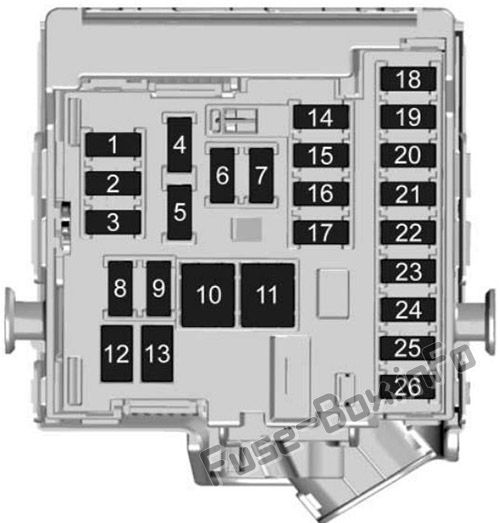

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Дисплеи |
| 2 | Кузовной блок управления/Внешние фонари |
| 3 | Кузовной блок управления/Внешние фонари |
| 4 | Информационно-развлекательная система |
| 5 | Информационно-развлекательная система/ Комбинация приборов |
| 6 | Розетка |
| 7 | Розетка |
| 8 | Блок управления кузовным оборудованием/левая фара ближнего света |
| 9 | Блок управления кузовным оборудованием/правая фара ближнего света |
| 10 | Блок управления кузовным оборудованием/дверные замки |
| 11 | Внутренний вентилятор |
| 12 | Водительское сиденье с электроприводом |
| 13 | Пассажирское сиденье с электроприводом |
| 14 | Диагностический разъем |
| 15 | Воздушная подушка |
| 16 | реле крышки багажника |
| 17 | Система кондиционирования |
| 18 | Сервисная диагностика |
| 19 | Блок управления кузовным оборудованием/Стоп-сигналы/Фонари заднего хода/Внутреннее освещение |
| 20 | — |
| 21 | Приборная доска |
| 22 | Зажигание |
| 23 | Модуль управления кузовом |
| 24 | Модуль управления кузовом |
| 25 | — |
| 26 | Аксессуар для розетки багажника |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

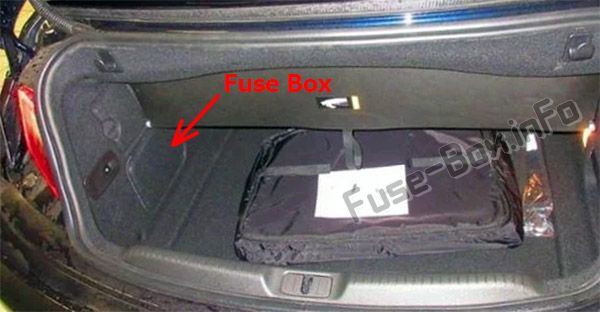

Расположение блока предохранителей
Он находится с левой стороны грузового отделения за крышкой.

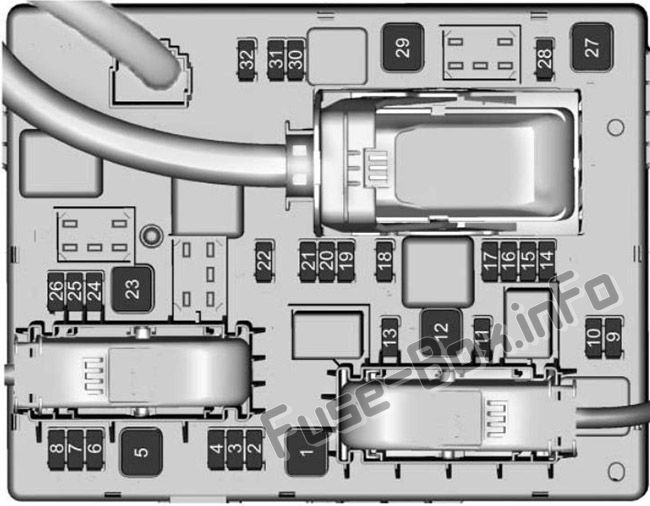

Схема блока предохранителей
| № | Схема |
|---|---|
| 1 | Трансформируемый модуль управления/правая шина питания |
| 2 | — |
| 3 | Помощь при парковке сзади |
| 4 | Система селективного каталитического восстановления |
| 5 | — |
| 6 | — |
| 7 | Сиденья с электроприводом |
| 8 | Трансформируемый модуль управления |
| 9 | Система селективного каталитического восстановления |
| 10 | Система селективного каталитического восстановления |
| 11 | Монитор давления в шинах/камера заднего вида |
| 12 | Конвертируемый модуль управления/фонари заднего хода |
| 13 | — |
| 14 | Электроскладывание заднего сиденья |
| 15 | — |
| 16 | Камера заднего вида/ модуль управления кабриолетом |
| 17 | — |
| 18 | — |
| 19 | Рулевое колесо с подогревом |
| 20 | — |
| 21 | Сиденья с подогревом |
| 22 | — |
| 23 | Трансформируемый модуль управления/левая шина питания |
| 24 | Система селективного каталитического восстановления |
| 25 | — |
| 26 | Нелогистический режим |
| 27 | Пассивный вход/пассивный старт |
| 28 | — |
| 29 | Гидроагрегат |
| 30 | — |
| 31 | — |
| 32 | — |
