Предохранители и реле Buick Century (1997-2005)
Схемы относятся к указанным годам и вариантам Buick Century (1997-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Расположение предохранителей Buick Century 1997-2005 гг.
Предохранитель прикуривателя / розетки в Buick Century предохранитель №23 (СИГАРА ЛТР, КАНАЛ ПЕРЕДАЧИ ДАННЫХ / СИГАРА ЛТР / LTR) в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

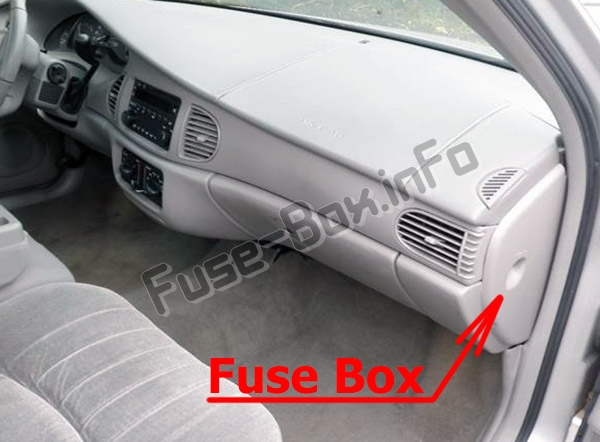

Пассажирский салон
Блок предохранителей расположен с правой стороны панели приборов, за крышкой.

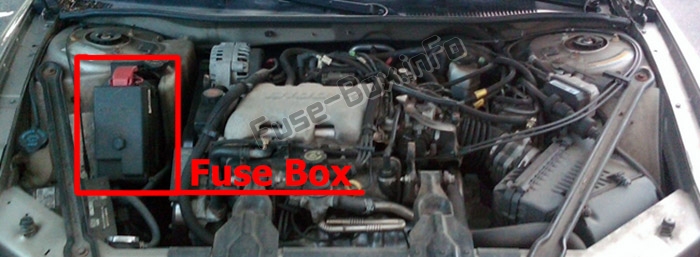

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
1997, 1998, 1999

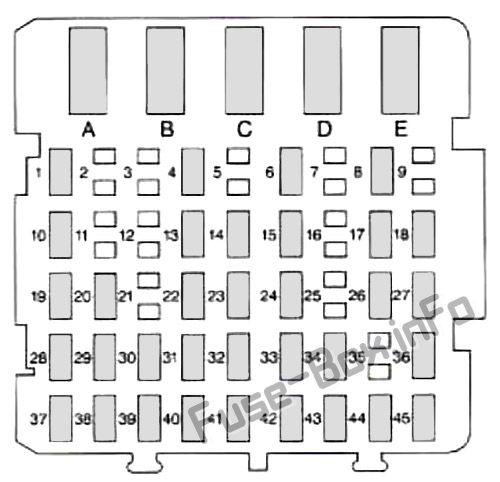

Пассажирский салон
| № | Описание |
|---|---|
| 1 | - |
| 4 | Сигнал зажигания — прогрев при запуске и запуске — реле PCM, BCM U/H |
| 6 | Зеркала с электроприводом |
| 8 | Затемнение панели |
| 10 | Сигнал зажигания — прогрев при работе, разблокировка и запуск — приборная панель, модуль управления силовым агрегатом, модуль управления кузовом |
| 13 | Модуль ДХО |
| 14 | Внутренние лампы |
| 15 | Дверные замки |
| 17 | Задние фонари, номерной фонарь |
| 18 | Радио |
| 19 | Зеркало с подогревом |
| 20 | Круиз-контроль |
| 22 | Кластеры |
| 23 | Прикуриватель — подключение дополнительного питания (Power Drop), канал передачи данных |
| 24 | Стоп-сигналы |
| 26 | Парковочные огни |
| 27 | Вспомогательное подключение питания (падение мощности) – горячее в режимах ACC и RUN |
| 28 | Сигнал запуска — модуль управления кузовным оборудованием, приборная панель, модули управления силовым агрегатом |
| 29 | Сигнал зажигания — головка управления HVAC |
| 30 | Блокировка переключения передач с тормозом (BTSI) |
| 31 | Воздушная подушка |
| 32 | Антиблокировочная система тормозов, модуль управления кузовным оборудованием |
| 33 | Аварийные мигалки |
| 34 | - |
| 36 | Сигнал зажигания — «горячий» в ACC и «Работа» — блок управления кузовным оборудованием |
| 37 | Антиблокировочные тормозные соленоиды |
| 38 | Низкий вентилятор |
| 39 | Антиблокировочная система тормозов |
| 40 | Поворотники |
| 41 | Радио, головка HVAC, дистанционный вход без ключа, приборная панель |
| 42 | Высокий воздуходувка |
| 43 | - |
| 44 | Управление аудиосистемой на руле |
| 45 | Дворники |
| Автоматические выключатели | |
| A | - |
| B | Электростеклоподъемники/люк на крыше |
| C | Задняя защита от запотевания |
| D | Сиденья с электроприводом |
Моторного отсека
| № | Описание |
|---|---|
| 1 | Охлаждающий вентилятор |
| 2 | Соленоид стартера |
| 3 | Сиденья с электроприводом, защита от запотевания сзади |
| 4 | Высокий вентилятор, аварийная сигнализация, стоп-сигналы, зеркало с электроприводом, дверные замки |
| 5 | Замок зажигания, BTSI, стоп-сигналы, ABS, указатели поворота, приборная панель, подушка безопасности, модуль ДХО |
| 6 | Охлаждающий вентилятор |
| 7 | Освещение салона, Сохранение питания для аксессуаров, ABS, Бесключевой доступ, Канал передачи данных, Головка HVAC, Комбинация приборов, Радио, AUX Power (Power Drop), Прикуриватель |
| 8 | Замок зажигания, стеклоочистители, радио, органы управления на рулевом колесе, блок управления кузовным оборудованием, питание AUX (падение мощности), электрические стеклоподъемники, люк в крыше, элементы управления HVAC, ДХО, реле обогрева заднего стекла |
| 20 | - |
| 21 | Генератор |
| 22 | ECM |
| 23 | Муфта компрессора кондиционера |
| 24 | - |
| 25 | Электронное зажигание |
| 26 | Трансмиссия |
| 27 | Horn |
| 28 | Топливный инжектор |
| 29 | Датчик кислорода |
| 30 | Выбросы двигателя |
| 31 | - |
| 32 | Фара (правая) |
| 33 | Выпуск заднего отсека |
| 34 | Парковочные огни |
| 35 | Топливный насос |
| 36 | Фара (левая) |
| 37 | Запасной |
| 38 | Запасной |
| 39 | Запасной |
| 40 | Запасной |
| 41 | Запасной |
| 42 | Запасной |
| 43 | Съемник предохранителей |
| Диод муфты компрессора кондиционера | |
| Реле | |
| 9 | Охлаждающий вентилятор 2 |
| 10 | Охлаждающий вентилятор 3 |
| 11 | Соленоид стартера |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Зажигание Основное |
| 14 | - |
| 15 | Муфта кондиционера |
| 16 | Horn |
| 17 | - |
| 18 | - |
| 19 | Топливный насос |
2000, 2001

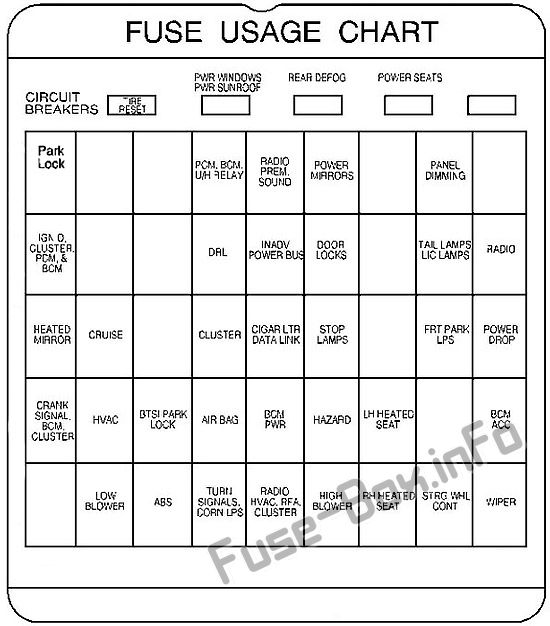

Пассажирский салон
| Название предохранителя | Описание |
|---|---|
| ЗАМОК ПАРКОВКИ | Соленоид ключа зажигания |
| Пустой | Не используется |
| ПКМ, БКМ, об/ч РЕЛЕ | Сигнал зажигания: горячий при запуске и запуске, модуль управления силовым агрегатом, модуль управления кузовом, реле под капотом |
| РАДИО ПРЕМЬЕР. ЗВУК | Звук удаленного радио премиум-класса |
| ЗЕРКАЛА С ПРИВОДОМ | Зеркала с электроприводом |
| ЗАТЕМНЕНИЕ ПАНЕЛИ | Затемнение панели |
| IGN 0, КЛАСТЕР, PCM, BCM | Сигнал зажигания: горячий в режиме работы, разблокировки и запуска; Комбинация приборов, модуль управления силовым агрегатом, модуль управления кузовным оборудованием |
| DRL | Модуль дневных ходовых огней |
| СИЛОВАЯ АВТОБУС ИНАДВ | Внутренние лампы, остаточная мощность аксессуаров |
| ДВЕРНЫЕ ЗАМКИ | Дверные замки |
| ПРЕДУПРЕЖДЕНИЕ О ЛОВУШКЕ | Предупреждение о ловушке |
| ЗАДНИЕ ФОНАРИ, ФОНАРИ | Задние фонари, номерные фонари |
| РАДИО | Радио |
| ЗЕРКАЛО С ПОДОГРЕВОМ | Зеркала с подогревом |
| КРУИЗ | Круиз-контроль |
| КЛАСТЕР | Кластер панели приборов |
| СИГАРА ЛТР, КАНАЛ ПЕРЕДАЧИ ДАННЫХ | Прикуриватель, подключение дополнительного питания (Power Drop), канал передачи данных |
| СТОП-ЛАМПЫ | Стоп-сигналы |
| ОНСТАР | OnStar |
| ФРТ ПАРК ЛПС | Парковочные огни |
| ПАДЕНИЕ МОЩНОСТИ | Вспомогательное подключение питания (падение мощности): горячий в ACC и работает |
| СИГНАЛ РУКОЯТКИ, BCM, КЛАСТЕР | Сигнал запуска, модуль управления кузовным оборудованием, приборная панель, модуль управления силовым агрегатом |
| HVAC | Сигнал зажигания, головка управления отоплением, вентиляцией и кондиционированием воздуха |
| БТСИ ПАРКОВЫЙ ЗАМОК | Соленоид блокировки рычага переключения передач |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| BCM PWR | Модуль управления кузовом |
| ОПАСНОСТЬ | Предупреждающие световые сигналы опасности |
| ЛЕВОЕ СИДЕНЬЕ С ПОДОГРЕВОМ | Сиденье водителя с подогревом |
| БКМ ACCY | Сигнал зажигания: горячий в ACCESSORY и RUN, блок управления кузовным оборудованием |
| НИЗКИЙ ВОЗДУХОДУВ | Низкий вентилятор |
| ABS | Антиблокировочная система тормозов |
| СИГНАЛЫ ПОВОРОТА, КУКУРУЗА LPS | Сигналы поворота, поворотники |
| РАДИО, HVAC, RFA, КЛАСТЕР | Радио, головка HVAC, дистанционный вход без ключа, приборная панель |
| ВЫСОКАЯ ВОЗДУХОДУВКА | Высокий воздуходувка |
| ПРАВОЕ СИДЕНЬЕ С ПОДОГРЕВОМ | Сиденье пассажира с подогревом |
| ПРОДОЛЖЕНИЕ | Управление аудиосистемой на руле |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Дворники |
| Автоматические выключатели | |
| СБРОС ШИН | Кнопка сброса давления в шинах |
| PWR ОКНА, PWR ЛЮК КРЫШИ | Электростеклоподъемники, люк с электроприводом |
| ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ | Сиденье с электроприводом |
| Пустой | Не используется |

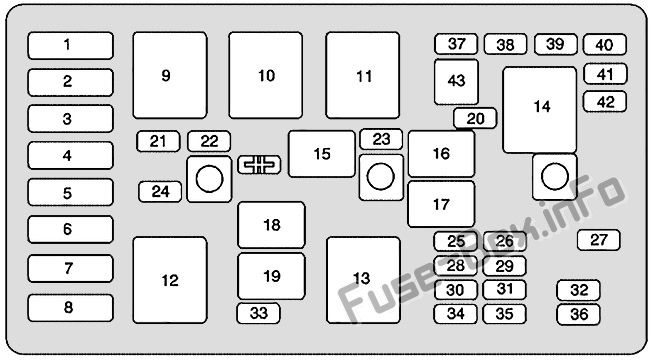

Моторного отсека
| № | Описание |
|---|---|
| Макси предохранители | |
| 1 | ABS |
| 2 | Соленоид стартера |
| 3 | Сиденья с электроприводом, защита от запотевания сзади |
| 4 | Высокий вентилятор, аварийная сигнализация, стоп-сигналы, зеркало с электроприводом, дверные замки |
| 5 | Замок зажигания, BTSI, стоп-сигналы, ABS, указатели поворота, приборная панель, подушка безопасности, модуль ДХО |
| 6 | Охлаждающий вентилятор |
| 7 | Внутренние лампы, Сохранение питания аксессуаров, Вход без ключа, Канал передачи данных, Головка HVAC, Комбинация приборов, Радио, AUX Power (Power Drop), Прикуриватель |
| 8 | Замок зажигания, стеклоочистители, радио, органы управления на рулевом колесе, блок управления кузовным оборудованием, вспомогательное питание (падение мощности), электрические стеклоподъемники, люк на крыше, органы управления вентиляцией и кондиционированием воздуха, дневные ходовые огни, реле обогрева заднего стекла |
| Мини-реле | |
| 9 | Охлаждающий вентилятор 2 |
| 10 | Охлаждающий вентилятор 3 |
| 11 | Соленоид стартера |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Зажигание Основное |
| 14 | Воздушный насос (опционально) |
| Микрореле | |
| 15 | Муфта кондиционера |
| 16 | Horn |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Топливный насос |
| Мини-предохранители | |
| 20 | Воздушный насос (опционально) |
| 21 | Генератор |
| 22 | ECM |
| 23 | Муфта компрессора кондиционера |
| 24 | Охлаждающий вентилятор |
| 25 | Электронное зажигание |
| 26 | Трансмиссия |
| Мини реле | |
| 27 | Horn |
| 28 | Топливный инжектор |
| 29 | Датчик кислорода |
| 30 | Выбросы двигателя |
| 31 | Не используется |
| 32 | Фара (правая) |
| 33 | Выпуск заднего отсека |
| 34 | Парковочные огни |
| 35 | Топливный насос |
| 36 | Фара (левая) |
| 37 | Запасной |
| 38 | Запасной |
| 39 | Запасной |
| 40 | Запасной |
| 41 | Запасной |
| 42 | Запасной |
| 43 | Съемник предохранителей |
| Диод муфты компрессора кондиционера |
2002, 2003

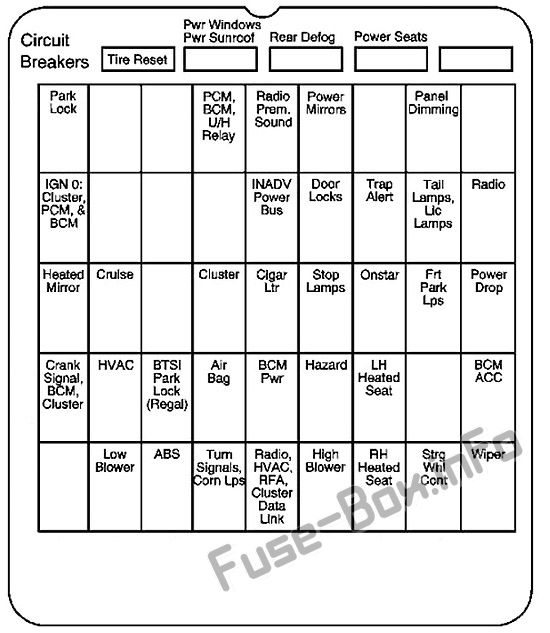

Пассажирский салон
| Название предохранителя | Описание |
|---|---|
| ФРК/ЛСК | Соленоид ключа зажигания |
| Пустой | Не используется |
| ПКМ, БКМ, об/ч | Сигнал зажигания: горячий при запуске и запуске, модуль управления силовым агрегатом, модуль управления кузовом, реле под капотом |
| РАДИО ПРЕМЬЕР. ЗВУК | Звук удаленного радио премиум-класса |
| ЗЕРКАЛА С ПРИВОДОМ | Зеркала с электроприводом |
| INT/ILLUM | Затемнение панели |
| IGN 0: КЛСТР, CM и BCM | Сигнал зажигания: горячий в режиме работы, разблокировки и запуска; Комбинация приборов, модуль управления силовым агрегатом, модуль управления кузовным оборудованием |
| СИЛОВАЯ АВТОБУС ИНАДВ | Сохраненная мощность аксессуаров |
| ДВЕРНЫЕ ЗАМКИ | Дверные замки |
| ПРЕДУПРЕЖДЕНИЕ О ЛОВУШКЕ | Предупреждение о ловушке_x0001_ |
| ЗАДНИЕ ФОНАРИ, ФОНАРИ | Задние фонари, лампы освещения номерного знака |
| РАДИО | Радио |
| ЗЕРКАЛО С ПОДОГРЕВОМ | Зеркала с подогревом |
| КРУИЗ | Круиз-контроль |
| КЛАСТЕР | Кластер панели приборов |
| СИГАРА ЛТР | Прикуриватель, подключение дополнительного питания (падение мощности) |
| СТОП-ЛАМПЫ | Стоп-сигналы |
| ОНСТАР | OnStar |
| ФРТ ПАРК ЛПС | Парковочные огни |
| ПАДЕНИЕ МОЩНОСТИ | Вспомогательное подключение питания (падение мощности): горячий в ACC и работает |
| СИГНАЛ РУКОЯТКИ, BCM, КЛАСТЕР | Сигнал запуска, модуль управления кузовным оборудованием, приборная панель, модуль управления силовым агрегатом |
| HVAC | Сигнал зажигания, головка управления отоплением, вентиляцией и кондиционированием воздуха |
| БТСИ ПАРКОВЫЙ ЗАМОК | Соленоид блокировки рычага переключения передач |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| BCM PWR | Модуль управления кузовом |
| ОПАСНОСТЬ | Предупреждающие световые сигналы опасности |
| ЛЕВОЕ СИДЕНЬЕ С ПОДОГРЕВОМ | Сиденье водителя с подогревом |
| БКМ ACCY | Сигнал зажигания: горячий в ACCESSORY и RUN, блок управления кузовным оборудованием |
| НИЗКИЙ ВОЗДУХОДУВ | Низкий вентилятор |
| ABS | Антиблокировочная система тормозов |
| СИГНАЛЫ ПОВОРОТА, КУКУРУЗА LPS | Сигналы поворота, поворотники |
| РАДИО, HVAC, RFA, КЛАСТЕР | Радио, головка HVAC, дистанционный вход без ключа, приборная панель |
| ВЫСОКАЯ ВОЗДУХОДУВКА | Высокий воздуходувка |
| ПРАВОЕ СИДЕНЬЕ С ПОДОГРЕВОМ | Сиденье пассажира с подогревом |
| ПРОДОЛЖЕНИЕ | Управление аудиосистемой на руле |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Дворники |
| Автоматические выключатели | |
| СБРОС ШИН | Кнопка сброса давления в шинах |
| PWR/WNDW PWR S/КРЫША | Электростеклоподъемники, люк с электроприводом |
| R/DEFOG | Обогрев заднего стекла |
| ПВР/ СИДЕНЬЕ | Сиденье с электроприводом |
| Пустой | Не используется |
Моторного отсека
| № | Описание |
|---|---|
| Макси предохранители | |
| 1 | ABS |
| 2 | Соленоид стартера |
| 3 | Сиденья с электроприводом, защита от запотевания сзади, подогрев сидений |
| 4 | Высокий вентилятор, аварийная сигнализация, стоп-сигналы, зеркало с электроприводом, дверные замки |
| 5 | Замок зажигания, BTSI, стоп-сигналы, ABS, указатели поворота, приборная панель, подушка безопасности, модуль ДХО |
| 6 | Охлаждающий вентилятор |
| 7 | Сохранено питание аксессуаров, вход без ключа, канал передачи данных, обогрев, вентиляция, кондиционер, приборная панель, радио, вспомогательное питание (падение мощности), прикуриватель |
| 8 | Замок зажигания, стеклоочистители, радио, органы управления на рулевом колесе, блок управления кузовным оборудованием, вспомогательное питание (падение мощности), электрические стеклоподъемники, люк на крыше, органы управления вентиляцией и кондиционированием воздуха, дневные ходовые огни, реле обогрева заднего стекла |
| Мини-реле | |
| 9 | Охлаждающий вентилятор 2 |
| 10 | Охлаждающий вентилятор 3 |
| 11 | Соленоид стартера |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Зажигание Основное |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Horn |
| 17 | Противотуманные фары |
| 18 | Не используется |
| 19 | Топливный насос |
| Микрореле | |
| 15 | Муфта кондиционера |
| 16 | Horn |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Топливный насос |
| Мини-предохранители | |
| 20 | Не используется |
| 21 | Генератор |
| 22 | ECM |
| 23 | Муфта компрессора кондиционера |
| 24 | Охлаждающий вентилятор |
| 25 | Электронное зажигание |
| 26 | Трансмиссия |
| Мини-реле | |
| 27 | Horn |
| 28 | Топливный инжектор |
| 29 | Датчик кислорода |
| 30 | Выбросы двигателя |
| 31 | Не используется |
| 32 | Фара (правая) |
| 33 | Выпуск заднего отсека |
| 34 | Парковочные огни |
| 35 | Топливный насос |
| 36 | Фара (левая) |
| 37 | Запасной |
| 38 | Запасной |
| 39 | Запасной |
| 40 | Запасной |
| 41 | Запасной |
| 42 | Запасной |
| 43 | Запасной |
| Диод муфты компрессора кондиционера |
2004, 2005

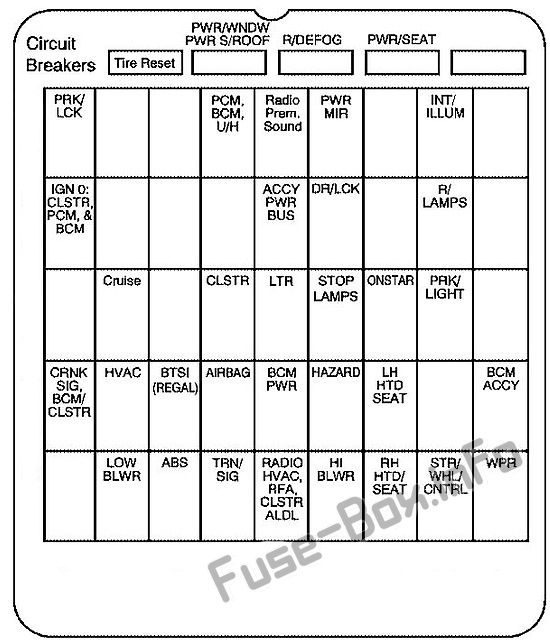

Пассажирский салон
| Название предохранителя | Описание |
|---|---|
| ФРК/ЛСК | Соленоид ключа зажигания |
| Пустой | Не используется |
| ПКМ, БКМ, об/ч | Сигнал зажигания: горячий при запуске и запуске, модуль управления силовым агрегатом, модуль управления кузовом, реле под капотом |
| РАДИО ПРЕМЬЕР. ЗВУК | Не используется |
| PWR МИР | Зеркала с электроприводом |
| INT/ILLUM | Затемнение панели |
| IGN 0: КЛСТР, CM и BCM | Сигнал зажигания: горячий в режиме работы, разблокировки и запуска; Комбинация приборов, модуль управления силовым агрегатом, модуль управления кузовным оборудованием |
| ШИНА ACCY PWR | Внутренние лампы |
| ДР/ЛСК | Дверные замки |
| Р/ЛАМПЫ | Задние фонари, лампы освещения номерного знака |
| КРУИЗ | Круиз-контроль |
| КЛСТР | Кластер панели приборов |
| LTR | Зажигалка |
| СТОП-ЛАМПЫ | Стоп-сигналы |
| ОНСТАР | ОнСтар® |
| ПАРКОВКА/СВЕТ | Парковочные огни |
| CRNK SIG, BCM, КЛСТР | Сигнал запуска, модуль управления кузовным оборудованием, приборная панель, модуль управления силовым агрегатом |
| HVAC | Сигнал зажигания, головка управления отоплением, вентиляцией и кондиционированием воздуха |
| БТИ (РЕГАЛЬНЫЙ) | Не используется |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| BCM PWR | Модуль управления кузовом |
| ОПАСНОСТЬ | Предупреждающие световые сигналы опасности |
| ЛЕВОЕ СИДЕНЬЕ | Не используется |
| БКМ ACCY | Сигнал зажигания: горячий в ACCESSORY и RUN, блок управления кузовным оборудованием |
| НИЗКИЙ BLWR | Низкий вентилятор |
| ABS | Антиблокировочная система тормозов |
| TRN SIG | Сигналы поворота, поворотники |
| РАДИО, HVAC, RFA, КЛСТР ALDL | Радио, отопление, вентиляция и кондиционирование Голова; Удаленный вход без ключа, кластер |
| ПРИВЕТ BLWR | Высокий воздуходувка |
| ПРАВОЕ СИДЕНЬЕ | Не используется |
| STR/WHL/CNTRL | Управление аудиосистемой на руле |
| WPR | Дворники |
| Автоматические выключатели | |
| СБРОС ШИН | Кнопка сброса давления в шинах |
| PWR/WNDW PWR S/КРЫША | Электростеклоподъемники, люк с электроприводом |
| R/DEFOG | Обогрев заднего стекла |
| ПВР/ СИДЕНЬЕ | Сиденье с электроприводом |
| Пустой | Не используется |
Моторного отсека
| № | Описание |
|---|---|
| 1 | Антиблокировочная тормозная система |
| 2 | Соленоид стартера |
| 3 | Сиденье с электроприводом, обогреватель заднего стекла |
| 4 | Высокий вентилятор, аварийная сигнализация, стоп-сигналы, зеркало с электроприводом, дверные замки |
| 5 | Замок зажигания, стоп-сигналы, антиблокировочная тормозная система, указатели поворота, приборная панель, подушка безопасности, модуль дневных ходовых огней |
| 6 | Охлаждающий вентилятор |
| 7 | Сохранено питание аксессуаров, удаленный вход без ключа, канал передачи данных, головка отопления, вентиляции и кондиционирования воздуха; Кластер, Радио, Прикуриватель |
| 8 | Выключатель зажигания, стеклоочистители, органы управления аудиосистемой на рулевом колесе, модуль управления кузовом, электрические стеклоподъемники, люк в крыше, органы управления обогревом, вентиляцией и кондиционером; Дневные ходовые огни, реле обогревателя заднего стекла |
| 20 | Не используется |
| 21 | Генератор |
| 22 | Модуль управления двигателем |
| 23 | Муфта компрессора кондиционера |
| 24 | Охлаждающий вентилятор |
| 25 | Электронное зажигание |
| 26 | Трансмиссия |
| 27 | Horn |
| 28 | Топливный инжектор |
| 29 | Датчик кислорода |
| 30 | Выбросы двигателя |
| 31 | Противотуманные фары |
| 32 | Правая фара |
| 33 | Выпуск заднего отсека |
| 34 | Парковочные огни |
| 35 | Топливный насос |
| 36 | Левая фара |
| 37 | Не используется |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| Диод муфты компрессора кондиционера | |
| Реле | |
| 9 | Охлаждающий вентилятор 2 |
| 10 | Охлаждающий вентилятор 3 |
| 11 | Соленоид стартера |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Зажигание Основное |
| 14 | Воздушный насос (опционально) |
| 15 | Не используется |
| 16 | Horn |
| 17 | Противотуманные фары |
| 18 | Не используется |
| 19 | Топливный насос |
