Предохранители и реле Предохранители и реле Buick Enclave (2025-2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле Buick Enclave (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
В этой статье рассматривается третье поколение Buick Enclave, выпускаемое с 2025 года. Здесь приведены схемы блоков предохранителей для автомобилей Buick Enclave 2025 и 2026, а также сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Смотрите также другие поколения Buick Enclave:
Схема предохранителей Buick Enclave 2025-2026
Содержание
Блок предохранителей в моторном отсеке

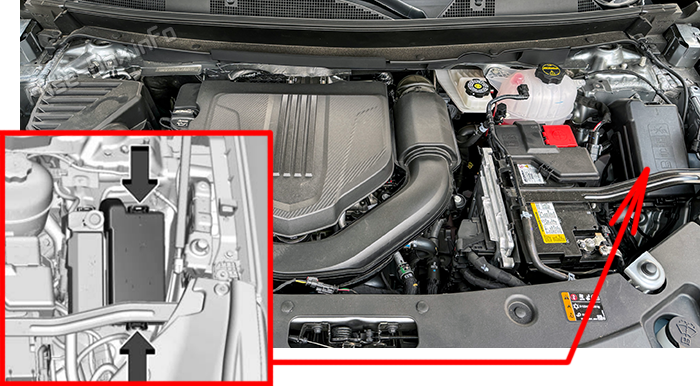

Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке со стороны водителя. Чтобы снять крышку, нажмите её фиксаторы и поднимите крышку вертикально вверх.

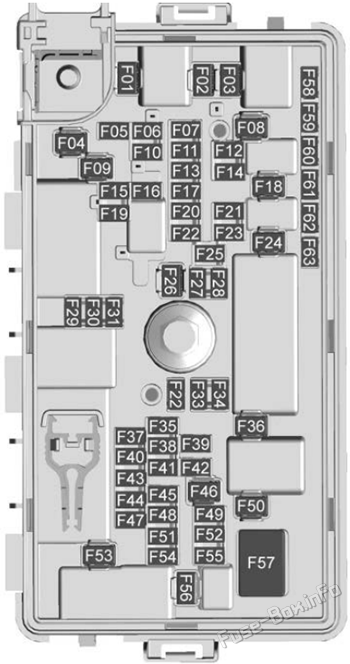

Схема блока предохранителей
| № | Usage |
|---|---|
| F01 | SPARE |
| F02 | SPARE |
| F03 | FRT_WIPER - Front Wiper |
| F04 | SPARE |
| F05 | SPARE |
| F06 | HDLP RT - Headlight Right |
| F07 | RR WIPER - Rear Wiper |
| F08 | SPARE |
| F09 | RR DEFOG - Rear Defog |
| F10 | ELM_4 - Exterior Lighting Module 4 |
| F11 | HDLP LT - Headlight Left |
| F12 | HORN |
| F13 | SPARE |
| F14 | SPARE |
| F15 | SPARE |
| F16 | RR_WPR_CTRL- Rear Wiper Control |
| F17 | RLY COIL GND - Relay Coil Ground |
| F18 | DC DC BATT1 - Direct Current Direct Current Battery 1 |
| F19 | ELM7 - Exterior Lighting Module7 |
| F20 | SPARE |
| F21 | SPARE |
| F22 | ELM_5 - Exterior Lighting Module 5 |
| F23 | WIPER_DE_ICE |
| F24 | EBCM1 - Electronic Brake Control Module 1 |
| F25 | ELM_3 - Exterior Lighting Module3 |
| F26 | SPARE |
| F27 | TRLR_STP_TRN_LT - Trailer Light Stop Left |
| F28 | TRLR_STP_TRN_RT - Trailer Light Stop Right |
| F29 | WASH |
| F30 | AERO SHUTTER |
| F31 | SPARE |
| F32 | PCM - Power Control Module |
| F33 | SPARE |
| F34 | SPARE |
| F35 | PCM - Power Control Module |
| F36 | STRTR MTR - Starter Motor |
| F37 | AC CLUTCH GAS - Alternating Current Clutch Gas |
| F38 | SOL CP TURBO BYPASS - Solenoid Turbo Bypass |
| F39 | COIL ODD |
| F40 | SPARE |
| F41 | SNSR MAF/IAT/H/P SNSR O2H MTR EVAPP |
| F42 | SPARE |
| F43 | SPARE |
| F44 | SPARE |
| F45 | SPARE |
| F46 | SPARE |
| F47 | SPARE |
| F48 | SPARE |
| F49 | SPARE |
| F50 | E-PHASER - Electronic Phaser |
| F51 | SPARE |
| F52 | PCM 2 - Power Control Module 2 |
| F53 | SPARE |
| F54 | AIR_PUMP |
| F55 | SPARE |
| F56 | STRTR PINION |
| F57 | WATER PUMP |
| F58 | SERVICE FUSE |
| F59 | SERVICE FUSE |
| F60 | SERVICE FUSE |
| F61 | SERVICE FUSE |
| F62 | SERVICE FUSE |
| F63 | SERVICE FUSE |
Блок предохранителей в салоне

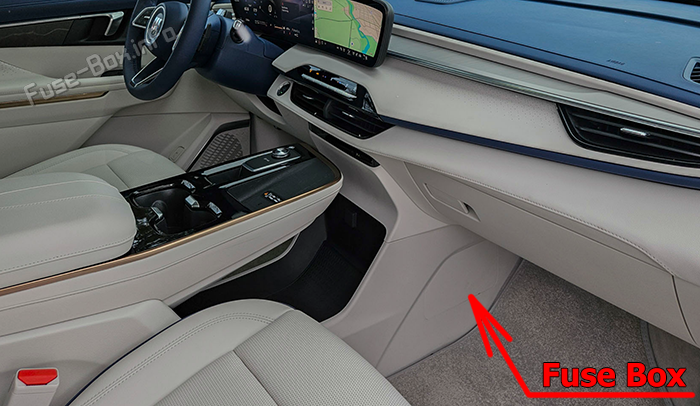

Расположение блока предохранителей
Блок предохранителей панели приборов расположен внутри центральной консоли со стороны пассажира. Чтобы открыть крышку блока, вставьте монету или подходящий инструмент в предусмотренный паз.

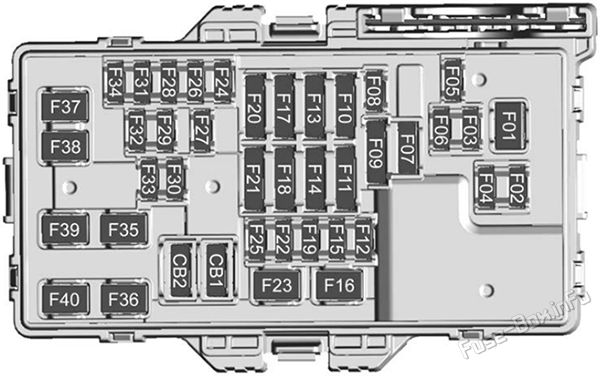

Схема блока предохранителей
| № | Usage |
|---|---|
| F01 | BLOWER MOTOR |
| F02 | 2025: ELM 1 - Exterior Lighting Module 1 2026: SPARE |
| F03 | SCL - Steering Column Lock |
| F04 | 2025: ELM 2 - Exterior Lighting Module 2 2026: SPARE |
| F05 | BCM2 - Body Control Module2 |
| F06 | OHC - OnStar Hands - Free Calling |
| F07 | STEERING WHEEL CONTROL |
| F08 | TELEMATICS |
| F09 | BCM BATT1 & ETS SHIFTER - Body Control Module Battery 1 and Euro Truck Shifter |
| F10 | RAIN SNR/UGDO - Rain Sensor/Universal Garage Door Opener |
| F11 | HVAC & TPIM_HUD - Heating, Ventilation, and Air Conditioning and Traction Power Inverter Module / Head-Up Display |
| F12 | STEERING COLUMN LOCK |
| F13 | CGM&DLC - Central Gateway Module and Data Link Connector |
| F14 | EBCM&PCM - Electronic Brake Control Module and Power Control Module |
| F15 | AUX DISPLAY |
| F16 | APO_RR_CARGO - Auxiliary Power Outlet_Rear_Cargo |
| F17 | SDM_AOS - Sensing Diagnostic Module_Automatic Occupant Sensor |
| F18 | SEAT FAN CTR/HDLP CO & DR - Seat Fan Control Headlamp CO and Driver |
| F19 | ELM RC - Exterior Lighting Module Ride Control |
| F20 | VKM - Virtual Key Module SPARE |
| F21 | VCU_BATT 1 & 2 - Virtual Cockpit Unit Battery 1 and 2 |
| F22 | SDM - Sensing Data Module |
| F23 | 2026: APO ROW 1 - Auxiliary Power Outlet Row 1 |
| F24 | WCM - Wireless Charging Module |
| F25 | HVPO - High Voltage Power Outlet |
| F26 | SPARE |
| F27 | AUX |
| F28 | LRR - Long Range Radar |
| F29 | SRR - Short Range Radar |
| F30 | - |
| F31 | BCM3 - Body Control Module 3 |
| F32 | HSWM - Heated Steering Wheel Module |
| F33 | - |
| F34 | CPM - Column Position Module |
| F35 | AMPLIFIER |
| F36 | DC/DC BAH 2 - Direct Current/Direct Current Battery 2 |
| F37 | BCM4 - Body Control Module 4 |
| F38 | AMPLIFIER 2 |
| F39 | ELM 6 - Exterior Lighting Module 6 |
| F40 | DCAC - Direct Current Alternating Current |
| CB01 | - |
| CB02 | APO - Auxiliary Power Outlet |
Блок предохранителей в багажном отделении

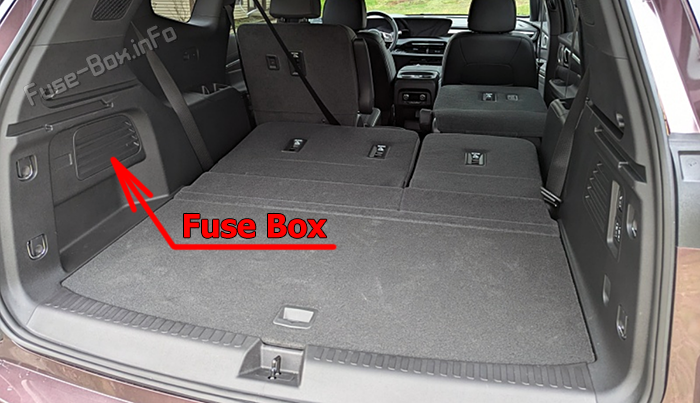

Расположение блока предохранителей
Задний блок предохранителей расположен за панелью облицовки со стороны водителя в багажном отделении. Подденьте панель вдоль верхнего края и снимите её, чтобы получить доступ к блоку предохранителей. При необходимости обратитесь к дилеру.

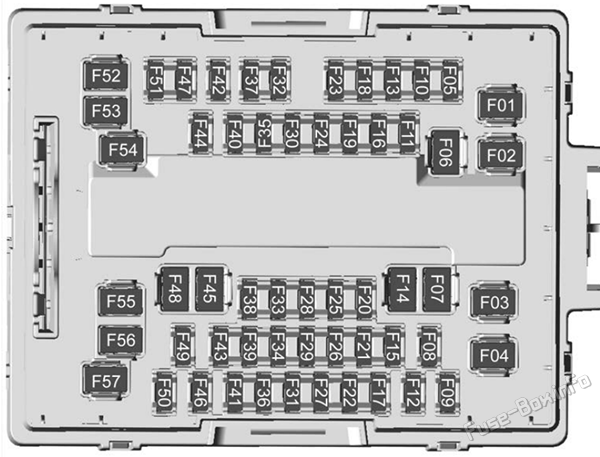

Схема блока предохранителей
| № | Usage |
|---|---|
| F01 | RR_BLOW - Rear Blower |
| F02 | DSP_CODR - Door Switch Panel_Code |
| F03 | TAILGATE |
| F04 | TRLR_BAT1 - Trailer Battery 1 |
| F05 | ACP2 - AWD Control Processor 2 |
| F06 | PWR_FOLD_SEAT_L_R - Power Fold Seat Left and Rear |
| F07 | DSP - Door Switch Panel |
| F08 | SPARE |
| F09 | LAMPS_RT - Right Lights |
| F10 | SPARE |
| F11 | SPARE |
| F12 | 2025: ELM 2 - Exterior Lighting Module 2 2026: SPARE |
| F13 | LAMPS_LT - Left Lights |
| F14 | SP_DRVR |
| F15 | MSM_DRIVER - Memory Seat Module Driver |
| F16 | MTR PFTS_ROW 2_L |
| F17 | FRT |
| F18 | SBP_CO_DRIVER |
| F19 | MTR PFTS_ROW 2_R |
| F20 | SPARE |
| F21 | RFA - Remote Function Actuator |
| F22 | SPARE |
| F23 | SPARE |
| F24 | SPARE |
| F25 | SPARE |
| F26 | CANISTER |
| F27 | UPA - Universal Park Assist |
| F28 | RDCM - Right Door Control Module |
| F29 | SBZA - Side Blind Zone Assist |
| F30 | TRLR PRK LMP - Trailer Park Light |
| F31 | FCM - Front Camera Module |
| F32 | SPARE |
| F33 | ROW 2_BAT1 - Second Row Battery 1 |
| F34 | SPARE |
| F35 | SPARE |
| F36 | ROW 2_BAT2 - Second Row Battery 2 |
| F37 | SPARE |
| F38 | SPARE |
| F39 | SPARE |
| F40 | TRLR_BACK_UP - Trailer Backup Light |
| F41 | 2025: SPARE 2026: ELM 2 - Exterior Lighting Module 2 |
| F42 | DSP - Door Switch Panel |
| F43 | POWER FOLD SEAT SW/ N 3_ROW |
| F44 | OUT_OF_PARK_DISABLE |
| F45 | TRAILER_BRAKE |
| F46 | ACP 3 - AWD Control Processor 3 |
| F47 | FTZM - Fuel Tank Zone Module |
| F48 | SP_PASS |
| F49 | SPARE |
| F50 | ELM 1 - Exterior Lighting Module! |
| F51 | FRT_BAT2 - Front Battery 2 |
| F52 | SPARE |
| F53 | SPARE |
| F54 | ROW 2_FOLD_RH - Second Row Right-hand Fold |
| F55 | ROW 3 |
| F56 | SUNROOF |
| F57 | RDCM - Right Door Control Module |
