Предохранители и реле Предохранители и реле Buick Envision (2025-2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле Buick Envision (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
В этой статье мы рассматриваем третье поколение Buick Envision, доступное с 2024 года. Здесь вы найдете схемы предохранителя Buick Envision 2025 и 2026, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя) и реле.
Схема предохранителей Buick Envision 2025-2026
Содержание
Сравнение предохранителя двигателя

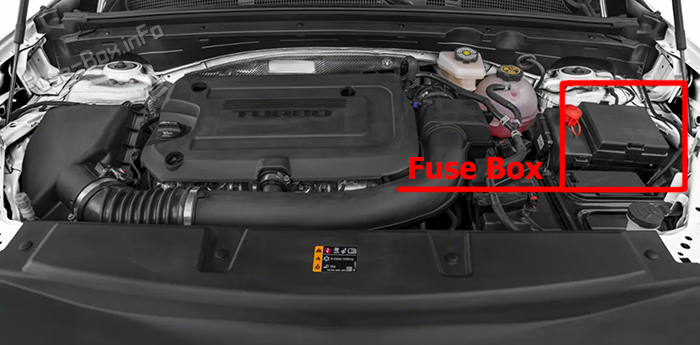

Расположение блока предохранителей
Чтобы снять крышку предохранителя, нажать зажимы на крышку и поднять его прямо вверх.

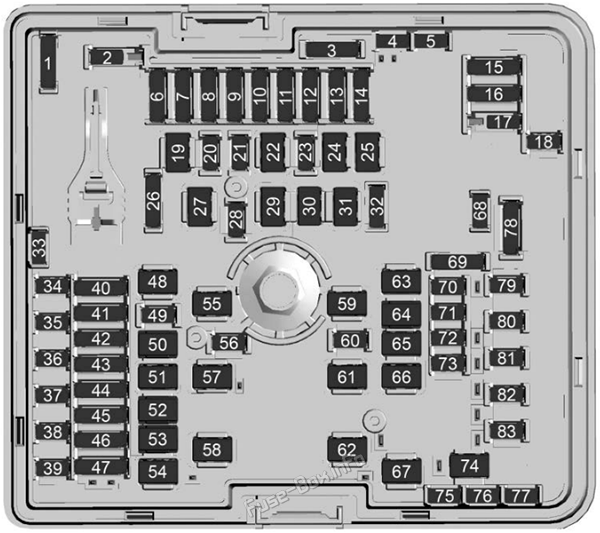

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | SPARE |
| F02 | AERO_SHUT - Аэрошторка |
| F03 | SPARE |
| F04 | SPARE |
| F05 | SPARE |
| F06 | - |
| F07 | ECM MAIN - Основной электронный блок управления |
| F08 | ECM PT IGN2 - Основной электронный блок управления зажиганием 2 |
| F09 | ECM&IGN COIL - Электронный блок управления двигателем и катушка зажигания |
| F10 | SPARE |
| F11 | WRAF/STEP CAM/APMB/ EVAPP - Широкополосный кислородный датчик воздуха и топлива, Step Cam Intake, Step Cam Exhaust, модуль питания вспомогательного вентилятора, насос продувки системы улавливания паров. |
| F12 | SPARE |
| F13 | ECM_V_BATT - Батарея электронного блока управления двигателем |
| F14 | SPARE |
| F15 | - |
| F16 | - |
| F17 | A/C CONTROL - Система управления кондиционированием воздуха |
| F18 | SPARE |
| F19 | STARTER_PINION - Шестерня стартера |
| F20 | SPARE |
| F21 | SPARE |
| F22 | SPARE |
| F23 | CWP - Насос водяного охлаждения заряженного воздуха |
| F24 | SPARE |
| F25 | STRTR_MTR - Мотор стартера |
| F26 | SPARE |
| F27 | SPARE |
| F28 | - |
| F29 | SPARE |
| F30 | - |
| F31 | SPARE |
| F32 | - |
| F33 | SPARE |
| F34 | ELM_7 - Внешний модуль освещения 7 |
| F35 | HEADLAMP_LEFT |
| F36 | ELM_BAT3 - Внешний модуль освещения 3 |
| F37 | ELM_BAT5 - Внешний модуль освещения 5 |
| F38 | HEADLAMP_RIGHT |
| F39 | SPARE |
| F40 | DOOR PANEL SW - Выключатель дверной панели |
| F41 | MSM DRVR/PASS - Модуль памяти сиденья водитель/пассажир |
| F42 | HFRC - Система бесконтактного закрытия |
| F43 | FRT_HTD_SEAT - Передний обогрев сиденья |
| F44 | Автоматическое освещение/RFR |
| F45 | REAR_SEAT - Задний обогрев сиденья |
| F46 | SOLENOID_Canister Vent - Электромагнитный клапан вентиляции адсорбера |
| F47 | RDCM_2 - Задний модуль управления приводом 2 |
| F48 | DC_DC - Преобразователь постоянного тока в постоянный ток |
| F49 | SPARE |
| F50 | MTR WDO LIFTER LT - Мотор подъема левого окна |
| F51 | RDCM_1 - Задний модуль управления приводом 1 |
| F52 | PASS/PWR/SEAT - Электропривод сиденья пассажира |
| F53 | SPARE |
| F54 | DRVR/PRW/SEAT - Электропривод сиденья водителя |
| F55 | SPARE |
| F56 | TRLR PRK LAMP - Парковочный свет прицепа |
| F57 | SPARE |
| F58 | SPARE |
| F59 | EBCM_1 - Электронный модуль управления тормозами 1 |
| F60 | HORN |
| F61 | REAR DEFOG |
| F62 | FRT/WPR - Передний стеклоочиститель |
| F63 | PWR_LGATE - Электропривод задней дверцы |
| F64 | MTR_WDW_LIFTER_RT - Мотор подъема правого окна |
| F65 | SPARE |
| F66 | SUNROOF MTR - Мотор люка |
| F67 | SPARE |
| F68 | SPARE |
| F69 | - |
| F70 | REAR/WPR - Задний стеклоочиститель |
| F71 | ELM_4 - Внешний модуль освещения 4 |
| F72 | FTZM - Модуль зоны топливного бака |
| F73 | SPARE |
| F74 | SPARE |
| F75 | SPARE |
| F76 | SPARE |
| F77 | SPARE |
| F78 | TRLRST/TRN RT/LT - Стоп-сигналы и поворотники прицепа |
| F79 | TCM - Модуль управления трансмиссией |
| F80 | SPARE |
| F81 | SADS - Модуль полуактивной системы управления амортизаторами |
| F82 | - |
| F83 | WASH PUMP |
Взрывной ящик для компенсационного предохранителя пассажиров
Расположение блока предохранителей

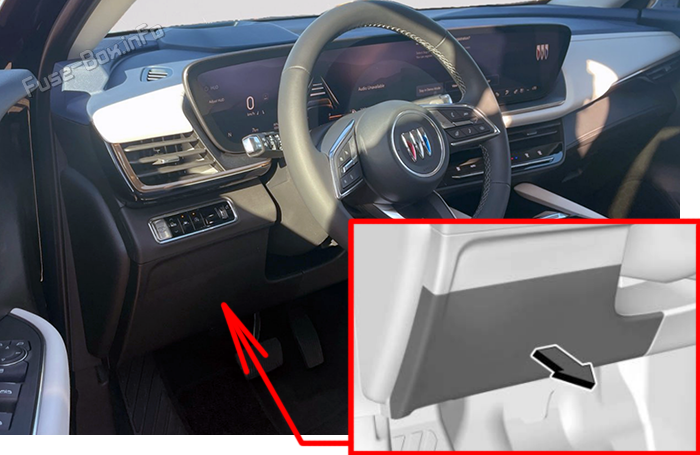

Предохранительный блок приборной панели находится со стороны водителя приборной панели между рулевым колесом и дверью. Чтобы получить доступ к предохранителям, удалить панель, начиная с верхней части.
После выключения клипов вкладки внизу двери могут быть выключены с приборной панели для снятия двери.

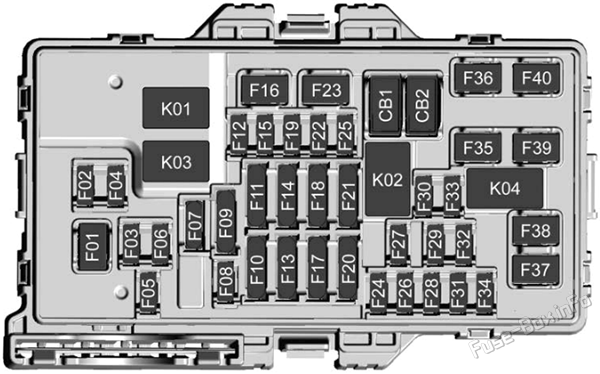

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | Мотор вентилятора |
| F02 | ACP3 |
| F03 | HSWM - Модуль обогрева рулевого колеса |
| F04 | ELM 2 - Внешний модуль освещения 2 |
| F05 | - |
| F06 | - |
| F07 | SWC - Управление рулем |
| F08 | Дополнительное аудио/видео |
| F09 | ESM/BCM_1 - Модуль электронного переключения/модуль управления кузовом 1 |
| F10 | TAIL_LH/TH |
| F11 | VCD/HUD |
| F12 | - |
| F13 | DLC_WCM - диагностический разъём модуль беспроводной зарядки виртуальный ключ |
| F14 | Фара Вентиляция сиденья |
| F15 | ECM/TCM - Электронный блок управления/модуль телематики |
| F16 | Розетка питания |
| F17 | Система безопасности 1&2 |
| F18 | EBCM_RC- Электронный модуль управления тормозами, режимы RUN/Crank |
| F19 | MICROBAS_RC |
| F20 | TCP - Платформа телематических сервисов CGM - Центральный шлюзовой модуль |
| F21 | VCU_BAT - Батарея блока виртуальной приборной панели |
| F22 | SDM - Модуль диагностирования |
| F23 | - |
| F24 | OHC - Верхняя консоль |
| F25 | HVAC - Отопление, вентиляция и кондиционирование AUX USB - Дополнительный AUX USB |
| F26 | ELM 1 - Внешний модуль освещения 1 |
| F27 | Дисплей HVAC |
| F28 | ELM 6 - Внешний модуль освещения 6 |
| F29 | BSM - Модуль состояния батареи |
| F30 | - |
| F31 | BCM3 - Модуль управления кузовом 3 |
| F32 | SDM - Модуль диагностирования AOS - Датчик присутствия |
| F33 | - |
| F34 | Аудиоусилитель UQG |
| F35 | Аудиоусилитель UQS |
| F36 | DC/DC2 |
| F37 | Инвертер DC/AC |
| F38 | - |
| F39 | BCM4 - Модуль управления кузовом 4 |
| F40 | BCM2 - Модуль управления кузовом 2 |
| CB01 | Розетка AUX DC ROW1 (предохранитель) |
| CB02 | - |
| Реле | |
| K01 | RAP/ACCY - Реле удержания питания аксессуаров |
| K02 | - |
| K03 | Run/Crank |
| K04 | - |
