Предохранители и реле Предохранители и реле Buick Envista (2024-2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле Buick Envista (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

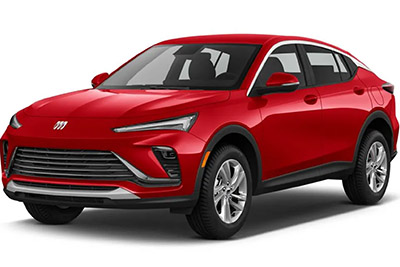

В этой статье мы рассматриваем первое поколение Buick Envista, доступное с 2024 года. Здесь вы найдете схемы предохранителя Buick Envista 2024, 2025 и 2026, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя) и реле.
Схема предохранителей Buick Envista 2024-2026
Содержание
Сравнение предохранителя двигателя

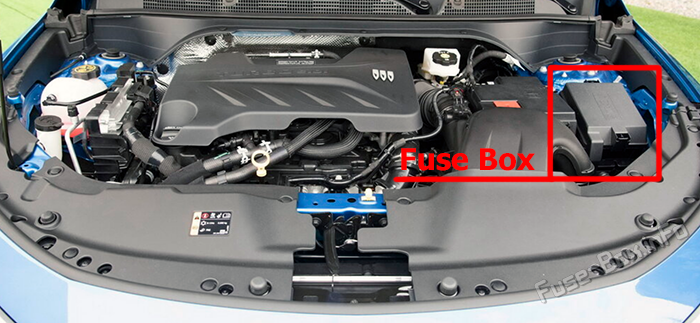

Расположение блока предохранителей
Чтобы снять крышку предохранителя, сжать зажим и поднять его.

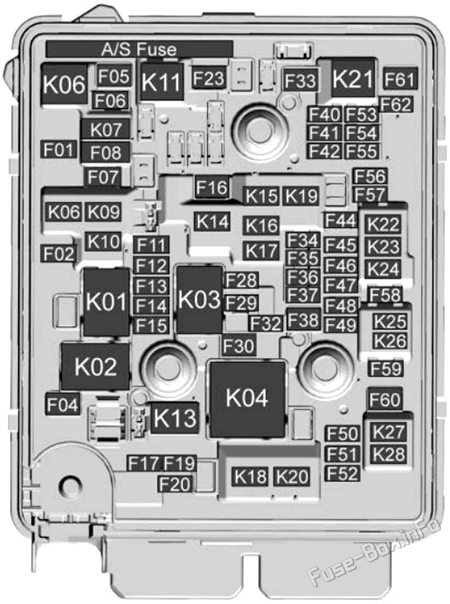

Схема блока предохранителей
| № | Назначение |
|---|---|
| Микропредохранители | |
| F01 | L/GATE RELEASE - Электропривод задней крышки |
| F02 | A/C CLUTCH - Муфта кондиционера |
| F06 | HTD OSRVM - Обогрев внешнего зеркала заднего вида |
| F08 | HORN |
| F10 | - |
| F11 | ECM PT1 - электронный блок управления силовой агрегат 1 |
| F12 | IGNITION COIL |
| F13 | ENG COMPONENT2 |
| F14 | ENG COMPONENT1 |
| F15 | ECM PT 2 - Электронный блок управления силовым агрегатом 2 |
| F16 | - |
| F17 | - |
| F18 | RVC |
| F19 | ECM BATT - Электронный блок управления батареей |
| F20 | AUX WATER PUMP - Вспомогательный водяной насос |
| F21 | PEPS |
| F24 | HTD/SEAT1 |
| F25 | HTD/SEAT2 |
| F28 | CAC SHUTTER |
| F29 | - |
| F31 | FTZM - Модуль зоны топливного бака |
| F32 | TCM BATT - Модуль управления тягой, батарея |
| F34 | ESCLRUN/CRANK - Электрический замок рулевой колонки, режимы RUN/Crank |
| F35 | - |
| F36 | - |
| F37 | ECM TCM RUN/CRANK - Электронный модуль управления двигателем и модуль управления тяговым приводом, режимы RUN/Crank |
| F40 | - |
| F41 | HDLP LEVELING - Регулировка уровня фар |
| F42 | Приборный щиток |
| F44 | WASH PUMP |
| F45 | - |
| F46 | - |
| F47 | CNSTR VENT SOL - электромагнитный клапан вентиляции адсорбера |
| F48 | - |
| F49 | задний стеклоочиститель PARK |
| F50 | - |
| F51 | - |
| F52 | - |
| F53 | VENT SEAT |
| F54 | - |
| F55 | - |
| F56 | ISRVM/RLAD - Внутреннее зеркало заднего вида / светодиодный блок предупреждений |
| F57 | - |
| F58 | задний стеклоочиститель |
| F59 | - |
| F62 | LUMBAR |
| Предохранители M-case | |
| F03 | STARTER SOL |
| F04 | - |
| F05 | RR DEFOG |
| F07 | Вентилятор охлаждения, средняя скорость |
| F09 | - |
| F22 | передний стеклоочиститель |
| F23 | - |
| F26 | Вентилятор охлаждения, низкая скорость |
| F27 | - |
| F30 | - |
| F33 | - |
| F38 | EBCM 2 - Электронный модуль управления тормозами 2 |
| F39 | COOLING FAN HIGH |
| F43 | - |
| F60 | Электроподъёмник левого переднего окна |
| F61 | Электроподъёмник правого переднего окна |
| Реле | |
| K01 | STARTER SOL RELAY |
| K02 | - |
| K03 | POWERTRAIN RELAY |
| K04 | COOLING FAN HIGH RELAY |
Блок предохранителей пассажирского отсека

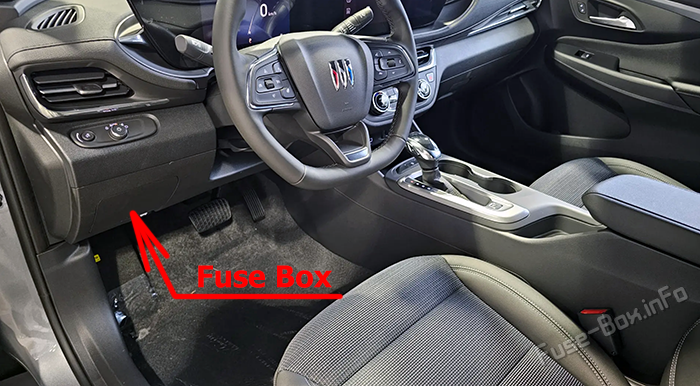

Расположение блока предохранителей
Блок предохранителей приборной панели находится на нижней стороне панели приборов со стороны водителя. Чтобы получить доступ к предохранителям, снимите ящик для хранения. Для снятия ящика откройте его и вытащите наружу.

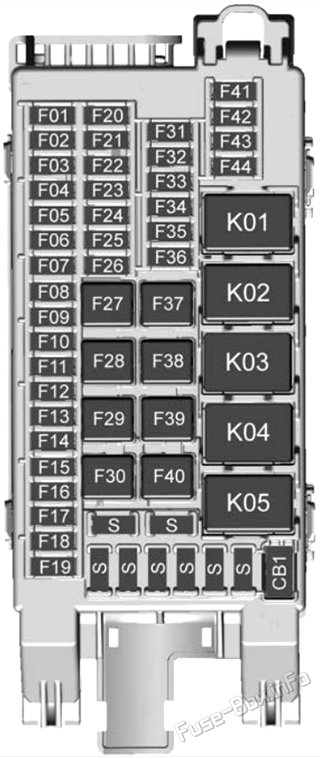

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | ONSTAR для рынка Северной Америки |
| F02 | Мотор подшторки |
| F03 | Модуль управления кузовом 3 |
| F04 | Модуль управления кузовом 7 |
| F05 | Модуль управления кузовом 6 |
| F06 | Модуль отопления, вентиляции и кондиционирования 1 |
| F07 | CCM - Центральный шлюзовый модуль |
| F08 | HSWM - Модуль обогрева рулевого колеса |
| F09 | Дисплей виртуальной панели управления / дисплей приборной панели / дисплей HVAC |
| F10 | Радио / модуль блока виртуальной панели |
| F11 | ONSTAR для рынков вне Северной Америки |
| F12 | Модуль предупреждения слепой зоны / модуль камеры / модуль ультразвуковой помощи парковки |
| F13 | Модуль HVAC IGN |
| F14 | Модуль беспроводной зарядки / удаленный электронный дисплей PRNDL |
| F15 | BCM2 - Модуль управления кузовом 2 |
| F16 | BCM1 - Модуль управления кузовом 1 |
| F17 | Подсветка переключателей рулевого колеса |
| F18 | - |
| F19 | - |
| F20 | Переключатель органов управления на руле |
| F21 | BCM5 - Модуль управления кузовом 5 |
| F22 | DLC - диагностический разъём |
| F23 | SDM - Модуль диагностирования |
| F24 | Переключатель зажигания DISCRETE Logic |
| F25 | PTM1 - Модуль электропривода задней двери 1 |
| F26 | Логический |
| F27 | - |
| F28 | BCM8 - Модуль управления кузовом 8 |
| F29 | Преобразователь DC/DC 2 |
| F30 | PTM 2 - Модуль электропривода задней двери 2 (мотор) |
| F31 | Датчик дождя, света и влажности |
| F32 | Левый ближний свет фары |
| F33 | BCM 4 - Блок управления кузовом 4 |
| F34 | Правый ближний свет фары |
| F35 | - |
| F36 | - |
| F37 | Переключатель положения сиденья водителя |
| F38 | Преобразователь DC/DC 1 |
| F39 | Реле ACC/RAP / RUN |
| F40 | Модуль управления двигателем вентилятора |
| F41 | Дополнительный разъем аудио/видео / FRT USB |
| F42 | Дополнительный USB-разъем питания задней зоны |
| F43 | - |
| F44 | - |
| S | Запасные предохранители |
| CB1 | Дополнительная розетка питания DC (предохранитель) |
| Реле | |
| K01 | Реле ACC/RAP |
| K02 | Реле RUN |
| K03 | Реле логистических функций |
| K04 | - |
| K05 | - |
