Предохранители и реле Buick Encore GX (2020-2022)

Схемы относятся к указанным годам и вариантам Buick Encore GX (2020-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

Схема предохранителей Buick Encore GX 2020-2022

Схема предохранителей Buick Encore GX 2020-2022

Расположение блока предохранителей

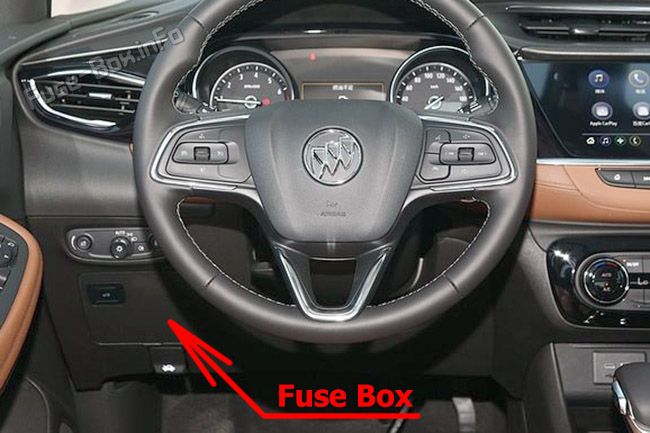

Пассажирский отсек

Блок предохранителей панели приборов находится в нижней части панели приборов со стороны водителя. Чтобы получить доступ к предохранителям, откройте крышку предохранителей, потянув ее.Пассажирский отсек

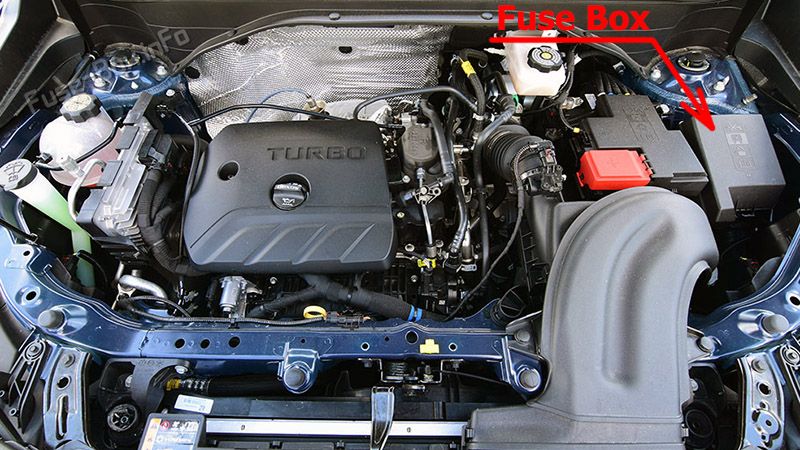

Моторного отсека

Чтобы снять крышку блока предохранителей, сожмите защелку и поднимите ее.Моторного отсека

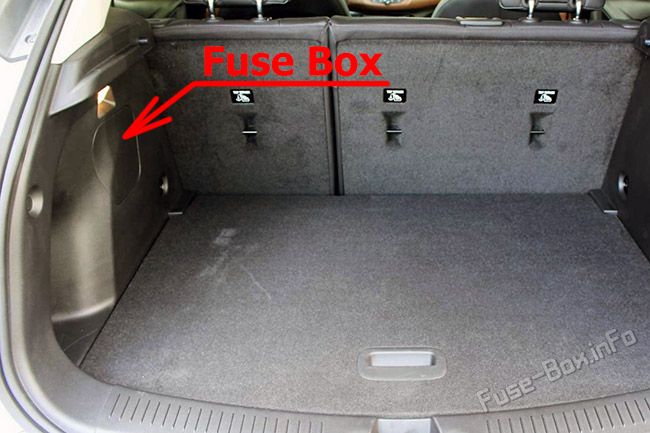

Багажное отделение

Блок предохранителей в заднем отсеке находится за крышкой со стороны водителя в заднем отсеке. Для доступа к предохранителям снимите крышку.Багажное отделение

Схемы блока предохранителей

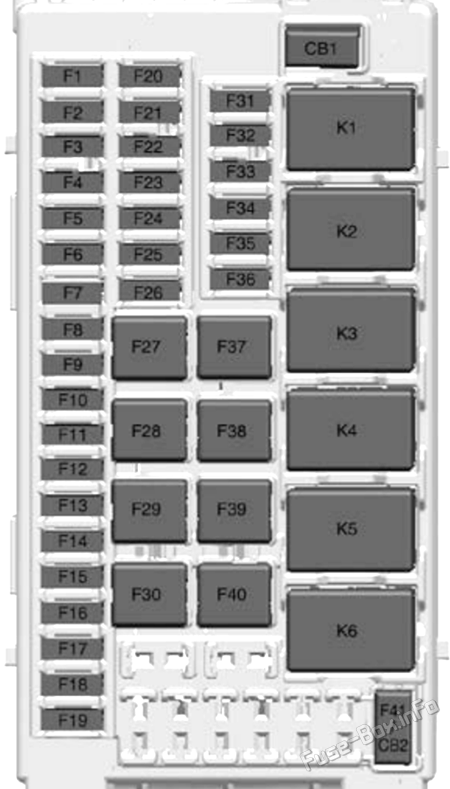

Блок предохранителей на приборной панели

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей панели приборов
№Применение
F01ПОЯСНИЧНЫЙ
F02ЛЮК
F03VBAT_3
F04VBAT_7
F05VBAT_6
F06АВТО ОВКВ
F07CGM
F08ST_WHL_HTR
F09ОТОБРАЖАТЬ
F10РАДИО
F11ОНСТАР (ЭРА)
F12ПАРКАСИСТ
F13ЧЕЛОВЕК. ОВКВ
F14ЗАРЯДНОЕ УСТРОЙСТВО
F15VBAT_2
F16VBATJ
F17SWC БКЛТ
F18N/A
F19N/A
F20ЧАСОВАЯ ПРУЖИНА
F21OCC SEN
F22DLC
F23SDM
F24IGNSW/ESCL
F25PWR L-GATE MDL
F26СПК ПРЕДОХРАНИТЕЛЬ-2
F27СИДЕНЬЕ PWR CO-DR
F28VBAT_8
F29DC-DC на
F30PWR L-GATE MDL
F31ОСРВМ
F32FRT HS PWR-1
F33VBAT_4
F34FRT HS PWR-2
F35УСИЛИТЕЛЬ
F36ОНСТАР (TCP)
F37СИДЕНЬЕ ДР.
F38DC-DC_400W
F39СПК ПРЕДОХРАНИТЕЛЬ-1
F40HVAC_BLOWER
Автоматический выключатель
CB1N/A
CB2APO
Реле
K01я-RAP_ACC
K02RUN
K03ЛОГИСТИКА
K04N/A
K05N/A
K06N/A

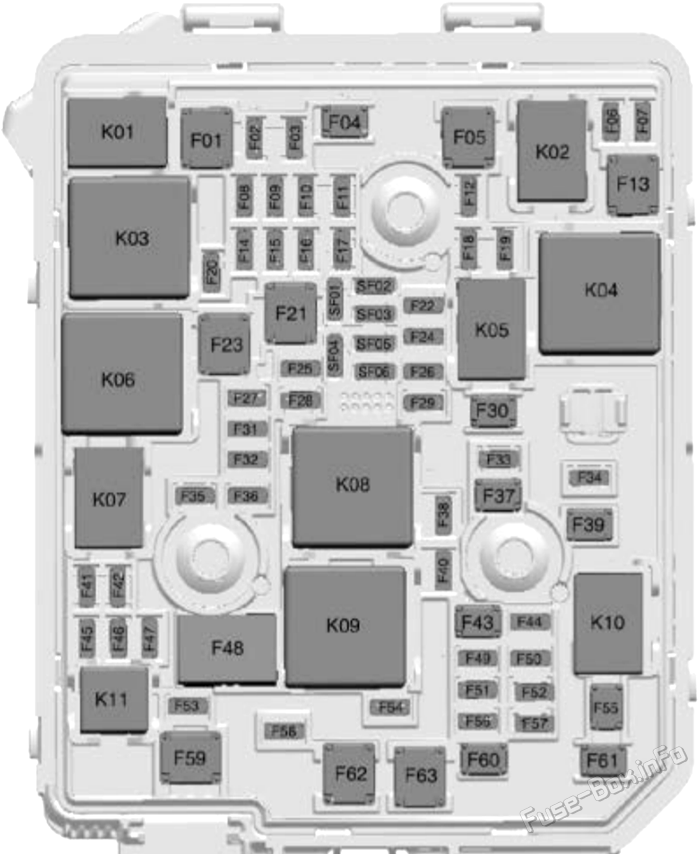

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

Назначение предохранителей в блоке предохранителей в моторном отсеке
№Применение
Микро предохранители
F02КЛСТР
F03N/A
F06ОСРВМ ДЕФОГ
F07L/ВОРОТ ВЫПУСКАЕТСЯ
F08АХЛ АФЛ МТР1
F09ВЕНТИЛЯЦИОННОЕ СИДЕНЬЕ
F10N/A
F11АХЛ АФЛ МТР2
F12N/A
F14ISRVM КАМЕРА ЗАДНЕГО ВИДА
F15DEFC MDL ПУСК/НАЧАЛО
F16HDLP LVL
F17Н/Д-DSL
F18FTZM
F19N/A
F20N/A
F22ТРЛР СТ/ТРН ЛТ - ТРЛР
F24ESCL
F25ECM TCM ПУСК/НАЧАЛО
F26ПЕРЕДНИЙ/ЗАДНИЙ НАСОС WSW
F27КАТУШКА ЗАЖИГАНИЯ-ГАЗ
ЭБУ PT3-DSL
F28АЭРО Ш
F29АХЛ АФЛ лей
F31ЭБУ PT2
F32АНГ КОМП2
F33RVC
F34ФРТ ВОГ LP
F35АНГ КОМП1
F36ЭБУ PT1
F38ЛАМПА ФРК TRLR - TRLR
F40ДОПОЛНИТЕЛЬНЫЙ ВОДЯНОЙ НАСОС
F41ЗАДНИЙ WPR
F42HORN
F44ЗАДНИЙ WPR ПРК
F45МУФТА КОНДИЦИОНЕРА
F46N/A
F47ЭБУ БАТТ-ГАЗ
ЭБУ БАТТ-DSL
F49HDLP HI LH
F50N/A
F51HDLP HI RH
F52NOX САЖА SNSR - DSL
ТРЛР СТ/ТРН РТ - ТРЛР
F53N/A
F54PEPS
F56CNSTR VENT SOL-GAS/DEFC
MDL-DSL
F57DEFC MDL-DSL
F58ТКМ БАТТ
СФ01-СФ06Запасные предохранители
ЭТ предохранители
F48СВЕЧА НАКАЛИВАНИЯ
J-образные предохранители
F01N/A
F05N/A
F13ЗАДНИЙ WNDW ПРОТИВОТУМАННЫЙ
F21ЭЛЕКТРОННЫЙ БУСТЕР PWR1
F23СИЛОВАЯ ШЕСТЕРНЯ
F59N/A
F62ТОПЛИВО HTR DSL
F63N/A
M-корпус Предохранители
F04ФРТ ВПР
F30СТРТР СОЛ
F37ВСПОМОГАТЕЛЬНЫЙ МАСЛЯНЫЙ НАСОС
F39N/A
F43PWR WNDW RT
F55PWR WNDW LT
F60ДЭФ ХТР
F61N/A
Реле
K01N/A
K02N/A
K03ПУСК/НАЧАЛО
K04ЗАДНИЙ ПРОТИВОТУМАН
K05СТРТР СОЛ
K06СИЛОВАЯ ШЕСТЕРНЯ
K07УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
K08ПТ РЛИ
K09ТОПЛИВО HTR DSL
K10N/A
K11N/A

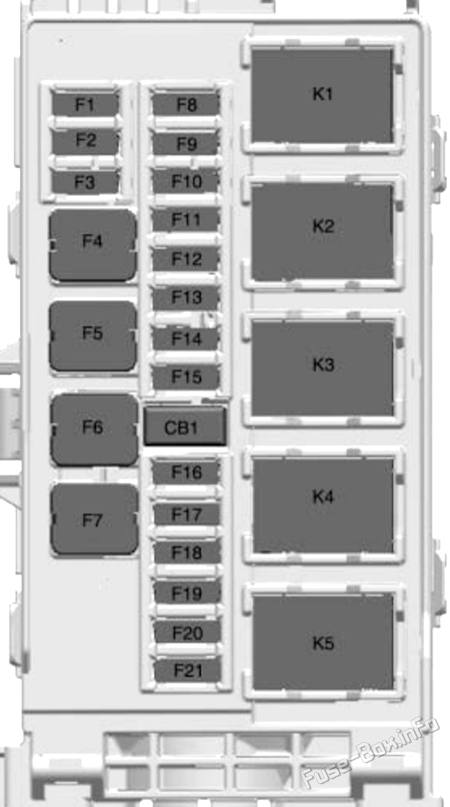

Блок предохранителей в заднем отсеке

Блок предохранителей в заднем отсеке

Назначение предохранителей в блоке предохранителей в задней части салона
№Применение
F01N/A
F02РДКМ ЭЛЕКТ
F03N/A
F04N/A
F05ИНВЕРТОР ПОСТОЯННОГО / ПЕРЕМЕННОГО ТОКА
F06N/A
F07RDCM
F08ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ PWR1
F09N/A
F10ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ PWR2
F11N/A
F12N/A
F13N/A
F14N/A
F15N/A
F16N/A
F17N/A
F18N/A
F19N/A
F20N/A
F21N/A
Автоматические выключатели
CB1N/A
Реле
K01N/A
K02N/A
K03N/A
K04N/A
K05N/A
