Предохранители и реле Buick Envision (2016-2020)
Схемы относятся к указанным годам и вариантам Buick Envision (2016-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Схема предохранителей Buick Envision 2016-2020
Предохранители прикуривателя (розетка) в Buick Envision являются предохранитель №F8 (розетка дополнительного питания) в салоне и №F8 (розетка заднего дополнительного) в багажном отделении.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

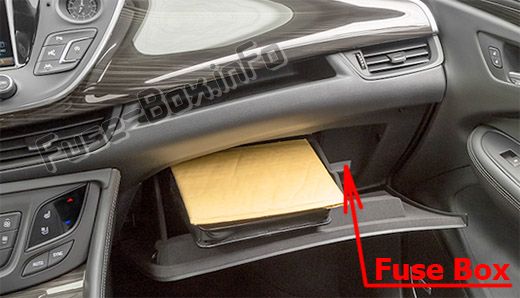

Расположение блока предохранителей
Он расположен в перчаточном ящике.
Чтобы получить доступ к предохранителям, откройте дверцу панели предохранителей со стороны пассажира, потянув ее наружу.

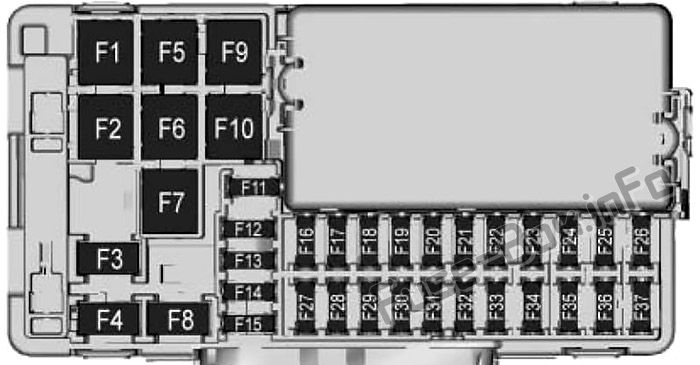

Схема блока предохранителей
| № | Описание |
|---|---|
| F1 | — |
| F2 | Передний вентилятор ОВКВ |
| F3 | Сиденье с электроприводом |
| F4 | Зажигалка (только для Китая) |
| F5 | — |
| F6 | Передние электрические стеклоподъемники |
| F7 | — |
| F8 | 2016-2018: Дополнительная розетка 2019-2020: Центральная розетка для аксессуаров |
| F9 | Блок управления кузовом 8 |
| F10 | Задние электрические стеклоподъемники |
| F11 | — |
| F12 | Люк на крыше |
| F13 | Передние сиденья с подогревом |
| F14 | Наружное зеркало заднего вида |
| F15 | Модуль управления кузовом 3 |
| F16 | — |
| F17 | 2016-2018: Блок управления кузовом 6 2019-2020: Не используется |
| F18 | Модуль управления кузовом 7 |
| F19 | Разъем канала передачи данных |
| F20 | SDM |
| F21 | HVAC |
| F22 | Разблокировка задней двери |
| F23 | Пассивный вход/пассивный старт |
| F24 | Датчик OCC |
| F25 | Управление на руле |
| F26 | 2016-2018: Зажигание 2019-2020: Сборка замка стойки |
| F27 | Блок управления кузовом 4 |
| F28 | Модуль управления коробкой передач |
| F29 | Блок управления кузовом 2 |
| F30 | USB |
| F31 | Задний вентилятор ОВКВ |
| F32 | Модуль управления кузовом 1 |
| F33 | Универсальная дистанционная система/механизм открывания гаражных ворот |
| F34 | Помощь при парковке |
| F35 | OnStar |
| F36 | Отображать |
| F37 | Радио |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

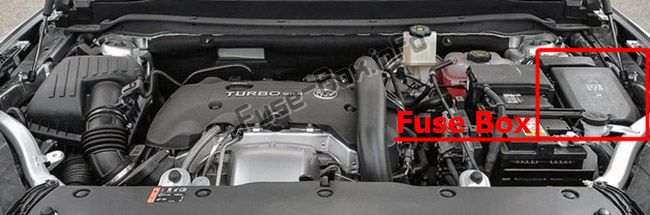

Расположение блока предохранителей

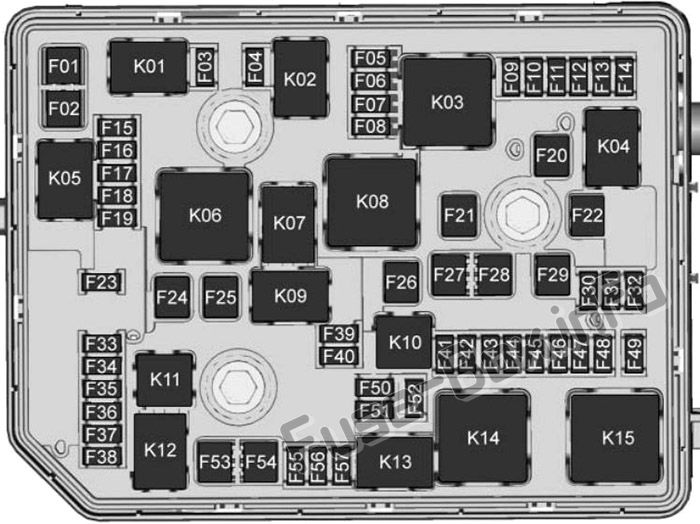

Схема блока предохранителей
| № | Описание |
|---|---|
| F01 | Стартер 1 |
| F02 | Стартер 2 |
| F03 | 2016-2018: Непрогулка 2019-2020: Соленоид продувки адсорбера |
| F04 | Модуль управления двигателем |
| F05 | 2016-2018: ФлексФуэл 2019-2020: мотор затвора FlexFuel/Aero |
| F06 | –/Модуль управления коробкой передач |
| F07 | — |
| F08 | Модуль управления двигателем |
| F09 | A/C |
| F10 | Соленоид вентиляции канистры |
| F11 | Топливный насос |
| F12 | Сиденья с подогревом |
| F13 | Насос охлаждающей жидкости двигателя |
| F14 | — |
| F15 | Датчик О2 |
| F16 | 2016-2018: Катушки зажигания – нечетные 2019-2020: Катушки зажигания |
| F17 | 2016-2018: Катушки зажигания — даже 2019-2020: Модуль управления двигателем |
| F18 | — |
| F19 | — |
| F20 | DC DC/передача |
| F21 | Задняя дверь |
| F22 | ABS |
| F23 | Насос омывателя |
| F24 | Омыватель фар |
| F25 | — |
| F26 | Трансмиссионный масляный насос |
| F27 | ABS |
| F28 | — |
| F29 | Обогрев заднего стекла |
| F30 | Обогрев зеркал |
| F31 | — |
| F32 | Различные слаботочные функции/Соединение цепи 39 |
| F33 | — |
| F34 | Horn |
| F35 | — |
| F36 | Правая фара дальнего света |
| F37 | Левая фара дальнего света |
| F38 | Автоматическое выравнивание фар |
| F39 | Передние противотуманные фары |
| F40 | Трансмиссионный масляный насос |
| F41 | Вентиляция пассажирского сиденья |
| F42 | Положение фары |
| F43 | — |
| F44 | Внутреннее зеркало заднего вида |
| F45 | — |
| F46 | вентиляция сиденья водителя |
| F47 | Электрический замок рулевой колонки |
| F48 | Задний стеклоочиститель |
| F49 | — |
| F50 | — |
| F51 | 2016-2018: Правый дневной ходовой огонь 2019-2020: Правые фары ближнего света |
| F52 | Модуль управления двигателем/модуль управления коробкой передач |
| F53 | — |
| F54 | — |
| F55 | Передний стеклоочиститель |
| F56 | — |
| F57 | 2016-2018: Левый дневной ходовой огонь 2019-2020: Левые фары ближнего света |
| K01 | Старт/Стоп |
| K02 | Муфта кондиционера |
| K03 | Модуль управления двигателем |
| K04 | щетка стеклоочистителя |
| K05 | Пусковой соленоид |
| K06 | — |
| K07 | — |
| K08 | Трансмиссионный масляный насос |
| K09 | Скорость стеклоочистителя |
| K10 | Стартер |
| K11 | Омыватели фар |
| K12 | Фары дальнего света |
| K13 | 2016-2018: Дневные ходовые огни 2019-2020: Фары ближнего света |
| K14 | Запустить/завести |
| K15 | Обогрев заднего стекла/зеркала |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

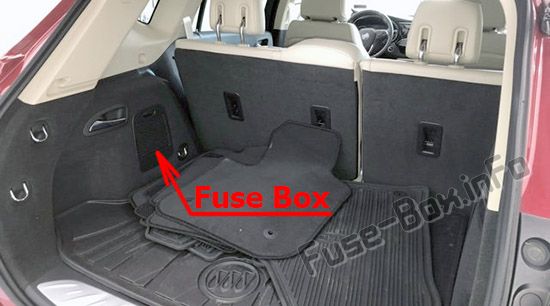

Расположение блока предохранителей
Он находится за крышкой с левой стороны заднего отсека.
Для доступа поверните защелку монетой или инструментом с плоским лезвием, снимите крышку доступа.

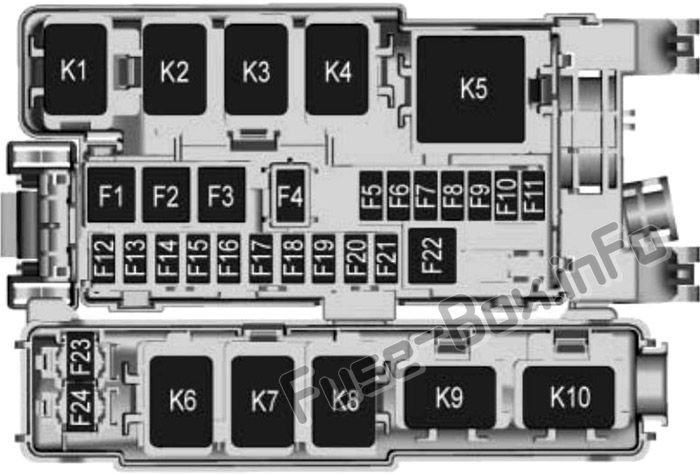

Схема блока предохранителей
| № | Описание |
|---|---|
| F1 | — |
| F2 | постоянный переменный ток |
| F3 | 2016-2019: — 2020: — Пассажирское сиденье с электроприводом |
| F4 | 2016-2019: Пассажирское сиденье с электроприводом 2020: Пассажирское сиденье с электроприводом / — |
| F5 | Модуль сиденья с памятью |
| F6 | 2016-2018: Не используется 2019-2020: Модуль центрального шлюза |
| F7 | Усилитель |
| F8 | Задняя розетка для аксессуаров |
| F9 | Заднее сиденье с подогревом |
| F10 | Реле логистики |
| F11 | Задний ОВКВ |
| F12 | ВЧ-датчик с электроприводом задней двери |
| F13 | Парковочные/прицепные фонари |
| F14 | Оповещение о боковой слепой зоне |
| F15 | Левый стояночный фонарь |
| F16 | Правый стояночный фонарь |
| F17 | Блок управления кузовом 6 |
| F18 | Рулевое колесо с подогревом |
| F19 | 2016-2018: Полный привод 2019-2020: Модуль управления задним приводом |
| F20 | Поясничное сиденье |
| F21 | Заднее сиденье с подогревом |
| F22 | Модуль управления задним приводом |
| F23 | Левый указатель поворота прицепа |
| F24 | Правый указатель поворота прицепа |
| K1 | Габаритные огни |
| K2 | — |
| K3 | Зажигание/Работа |
| K4 | Логистика |
| K5 | постоянный переменный ток |
| K6 | — |
| K7 | 2016-2018: Помощь при парковке 2019-2020: Парковые фонари |
| K8 | 2016-2018: Правый поворот 2019-2020: Лампы правого поворота прицепа |
| K9 | 2016-2018: Левый поворот 2019-2020: Лампы левого поворота прицепа |
| K10 | — |
