Предохранители и реле Buick Rainier (2003-2007)
Схемы относятся к указанным годам и вариантам Buick Rainier (2003-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

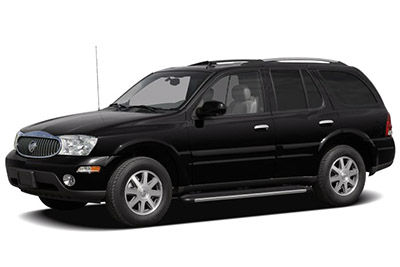

Расположение предохранителей Buick Rainier 2003-2007 гг.
Предохранители прикуривателя (розетка) в Buick Rainier Это предохранитель №46 (вспомогательный источник питания 1) в блоке предохранителей под задним сиденьем и №13 (прикуриватель) в блоке предохранителей в моторном отсеке.
Оглавление
Задний блок предохранителей под сиденьем
Задний блок предохранителей под сиденьем

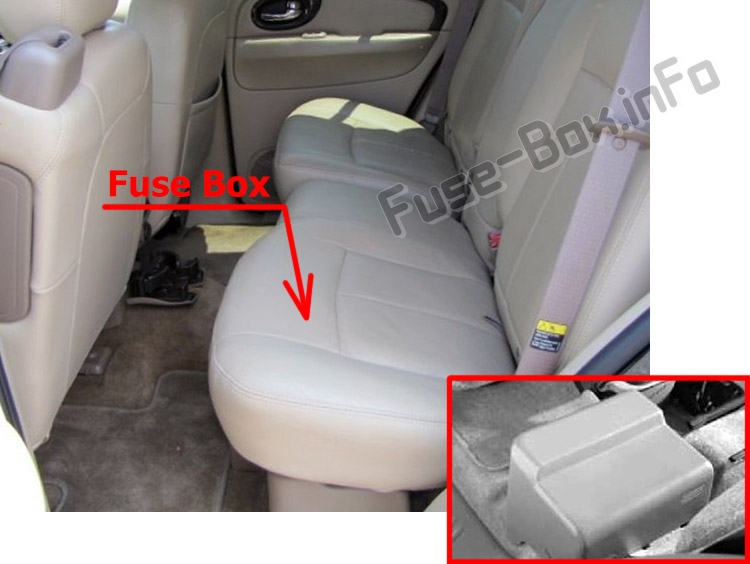

Расположение блока предохранителей
Он расположен под левым задним сиденьем (наклоните сиденье и откройте крышку блока предохранителей).

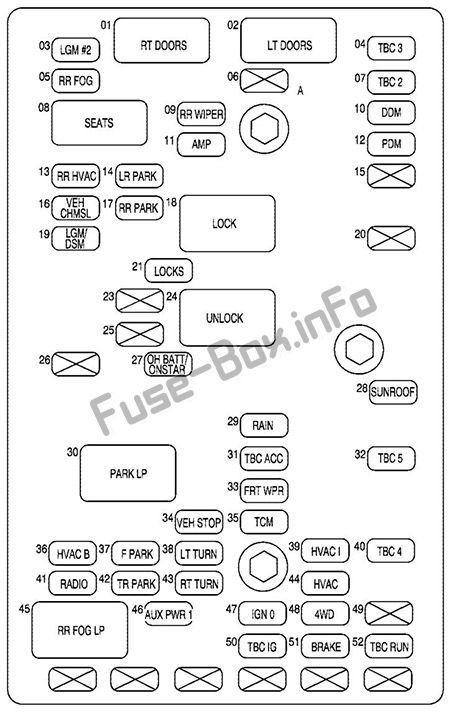

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Модуль управления дверью пассажира |
| 2 | Модуль управления дверью водителя |
| 3 | Модуль задней двери 2 |
| 4 | Контроллер кузова грузовика 3 |
| 5 | Задние противотуманные фары |
| 6 | Пустой |
| 7 | Контроллер кузова грузовика 2 |
| 8 | Сиденья с электроприводом |
| 9 | Задний стеклоочиститель |
| 10 | Модуль водительской двери |
| 11 | Усилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Левые задние габаритные огни |
| 15 | Пустой |
| 16 | Высокий стоп-сигнал по центру автомобиля (CHMSL) |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | Модуль задней двери/модуль сиденья водителя |
| 20 | Пустой |
| 21 | Lock |
| 23 | Пустой |
| 24 | Разблокировать |
| 25 | Пустой |
| 26 | Пустой |
| 27 | Накладная батарея OnStar, система OnStar |
| 28 | Люк на крыше |
| 29 | Дворники Rainsense™ |
| 30 | Парковочные огни |
| 31 | Аксессуар контроллера кузова грузовика |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Модуль управления коробкой передач |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | Тепло Вентиляция Кондиционирование воздуха I |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Трейлерный парк |
| 43 | Сигнал поворота направо |
| 44 | Тепло Вентиляция Кондиционирование воздуха |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |
Моторного отсека
Моторного отсека

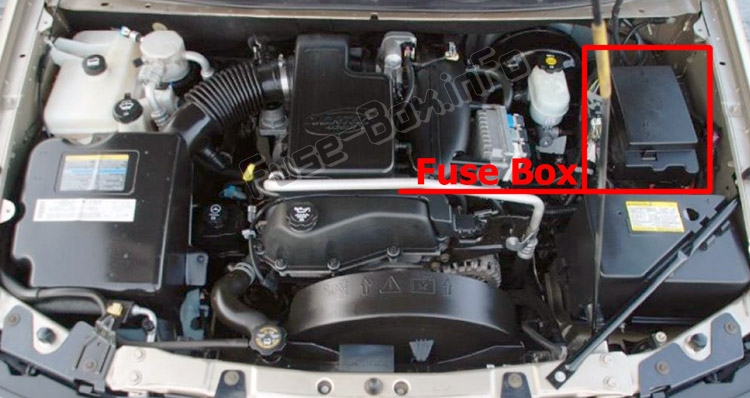

Расположение блока предохранителей

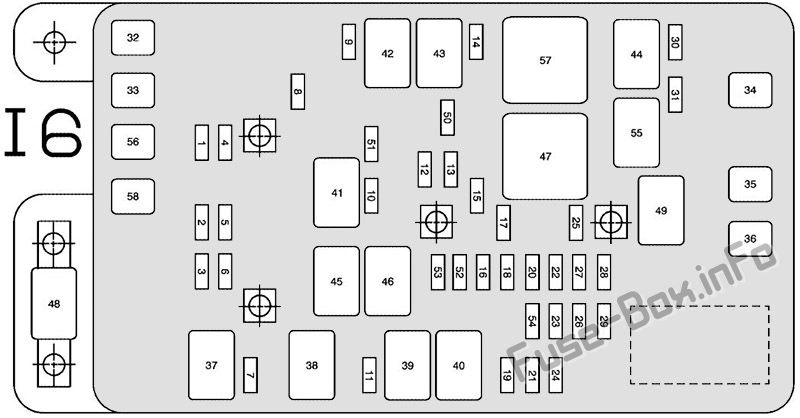

Схема блока предохранителей (2003-2006, двигатель L6)
| № | Описание |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Фонари заднего хода прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Стеклоочиститель |
| 8 | Автоматическая раздаточная коробка |
| 9 | Омыватель ветрового стекла |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Не используется |
| 15 | Электрическая регулируемая педаль |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Датчик кислорода |
| 30 | Кондиционирование воздуха |
| 31 | Контроллер кузова грузовика 1 |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Модуль драйвера фары |
| 54 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 56 | Насос реактора с нагнетанием воздуха (AIR) |
| Реле | |
| 37 | Заглушка или омыватель фар |
| 38 | Стеклоочиститель/омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 55 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 57 | Силовой агрегат |
| 58 | Система повышения устойчивости автомобиля (StabiliTrak®) |
| 48 | Батарея приборной панели |

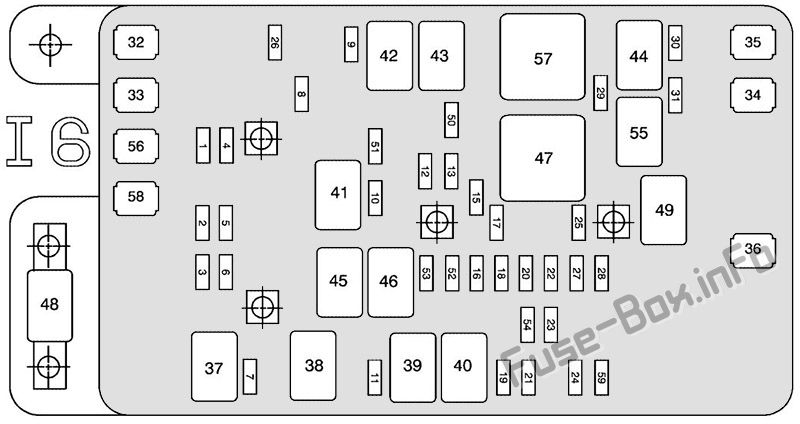

Схема блока предохранителей (2007-2008, двигатель L6)
| № | Описание |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Фонари заднего хода прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Стеклоочиститель |
| 8 | Автоматическая раздаточная коробка |
| 9 | Омыватель ветрового стекла |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Не используется |
| 15 | Электрическая регулируемая педаль |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Контейнер модуля управления коробкой передач (TCM) |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Датчик кислорода |
| 30 | Кондиционирование воздуха |
| 31 | Контроллер кузова грузовика 1 |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Модуль драйвера фары |
| 54 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 56 | Насос реактора с нагнетанием воздуха (AIR) |
| 58 | Система повышения устойчивости автомобиля (StabiliTrak® |
| 59 | Регулируемое управление напряжением |
| Реле | |
| 37 | Омыватель фар |
| 38 | Стеклоочиститель/омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 55 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 57 | Силовой агрегат |
| 48 | Батарея приборной панели |

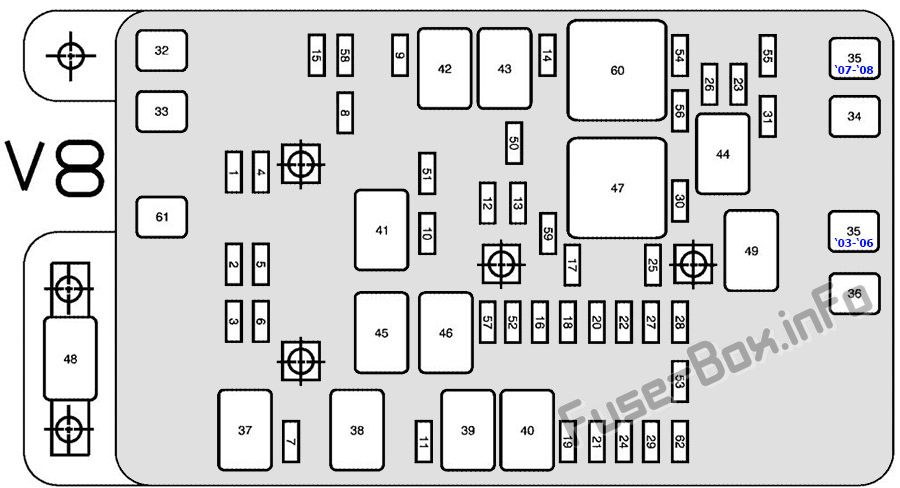

Схема блока предохранителей (двигатель V8)
| № | Описание |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Фонари заднего хода прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Стеклоочиститель |
| 8 | Автоматическая раздаточная коробка |
| 9 | Омыватель ветрового стекла |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Катушки зажигания |
| 15 | 2003–2006: Канистра Вентиляция 2007-2008: Вентиляция канистры модуля управления коробкой передач |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Модуль управления силовым агрегатом |
| 30 | Кондиционирование воздуха |
| 31 | Форсунка банка А |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Передача инфекции |
| 54 | Блок кислородных датчиков B |
| 55 | Кислородный датчик, банк A |
| 56 | Банк форсунок B |
| 57 | Модуль драйвера фары |
| 58 | Контроллер тела 1 |
| 59 | Электрическая регулируемая педаль |
| 61 | Система повышения устойчивости автомобиля (StabiliTrak®) |
| 62 | Регулируемое управление напряжением |
| Реле | |
| 37 | Омыватель фар |
| 38 | Стеклоочиститель/омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Стеклоочистители/омыватели ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 60 | Силовой агрегат |
