Предохранители и реле Buick Park Avenue (1997-2005)
Схемы относятся к указанным годам и вариантам Buick Park Avenue (1997-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Расположение предохранителей Buick Park Avenue 1997-2005 гг.
Предохранители прикуривателя (розетка) в Buick Park Avenue Это предохранители №8 (дополнительные розетки/розетка для аксессуаров), №26 (правый задний прикуриватель) и №27 (левый задний прикуриватель) в блоке предохранителей под задним сиденьем.
Оглавление
Блок предохранителей панели приборов
Блок предохранителей панели приборов

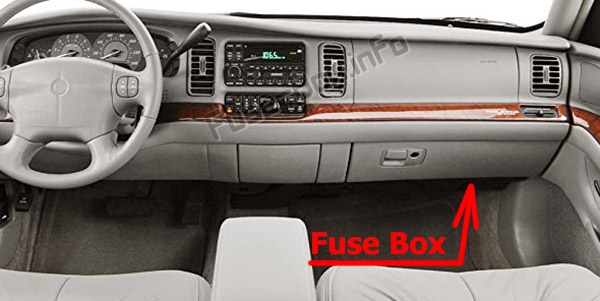

Расположение блока предохранителей
Находится под бардачком (снимаем дно бардачка и крышку блока предохранителей).

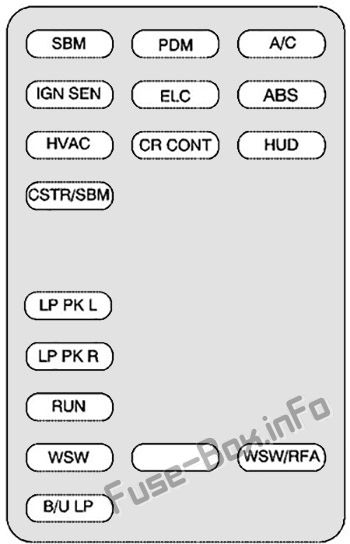

Схема блока предохранителей
| Name | Описание |
|---|---|
| SBM | Внутренние лампы |
| PDM | Модуль PDM |
| A/C | Двигатель HVAC, смешанные двигатели HVAC |
| IGN SEN | Зеркало с автоматическим затемнением, сиденье водителя HTS, реле защиты от запотевания сзади, модуль MEM, датчик Cool LVL, сиденье пассажира с подогревом |
| ELC | HVAC Flat Pk Mtrs, электронный датчик контроля уровня, электронный датчик контроля уровня (задний блок предохранителей |
| ABS | Модуль антиблокировочной тормозной системы |
| HVAC | Главный блок HVAC, программатор HVAC, приборная панель |
| ПРОДОЛЖ. | Круиз с шаговым двигателем, круиз-переключатель |
| HUD | Переключатель проекционного дисплея, проекционный дисплей |
| CSTR/SBM | Программист HVAC, приборная панель, SBM (от 275 до LCM) (от 1135 до BTSI SL) |
| ЛП ПК Л | Лампа под капотом, левый парковочный/боковой габарит, левый парковочный/поворотный фонарь, SBM, левый задний сигнальный фонарь, левый задний/стоп-сигнал, левый задний боковой габаритный фонарь |
| ЛП ПК Р | Правый парковочный/боковой габаритный фонарь, правый парковочный/поворотный фонарь, правый задний/сигнальный фонарь, правый задний/стоп-сигнал, правый задний боковой габаритный фонарь, стоп-сигнал/задний фонарь, задний/сигнальный фонарь, номерной фонарь, RFA |
| RUN | Пробег/аксессуар |
| WSW | Мотор стеклоочистителя |
| Пустой | Не используется |
| ВЮЗ/РФА | Переключатель стеклоочистителя, RFA, датчик дождя |
| Б/У ЛП | Зеркало с автоматическим затемнением, лампы заднего хода |
Блок предохранителей вспомогательной приборной панели (при наличии)
Блок предохранителей вспомогательной приборной панели (при наличии)
Он находится под перчаточным ящиком, рядом с главным блоком предохранителей.
| Name | Описание |
|---|---|
| ПЕРИМ ЛП | Лампы по периметру |
| ACCY | Аксессуар |
| IGN 3 | Зажигание 3 |
Задний блок предохранителей под сиденьем
Задний блок предохранителей под сиденьем

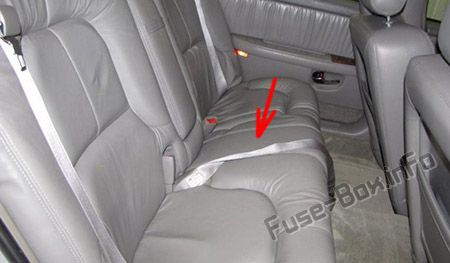

Расположение блока предохранителей
Он находится под задним сиденьем (снимите сиденье и откройте крышку).

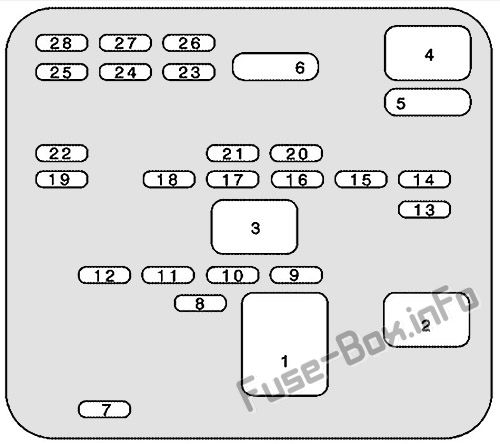

Схема блока предохранителей
| № | Описание |
|---|---|
| 7 | Крэнк |
| 8 | 1998-1999: Вспомогательный выход (2 в Cn), Вспомогательный выход (1 в Санкт-Петербурге) 2000-2005: Магазин аксессуаров |
| 9 | Модуль управления силовым агрегатом для круиза |
| 10 | Модуль СБМ |
| 11 | Радио/телефон |
| 12 | Люк на крыше |
| 13 | Запасной |
| 14 | CD-чейнджер, Телефон |
| 15 | Модуль водительской двери |
| 16 | Запасной |
| 17 | 1998–1999: усилитель, руководитель радио 2000-2005: Радио |
| 18 | Модуль обогрева сиденья водителя |
| 19 | Модуль задней двери |
| 20 | 1998-1999: Соленоид реле топливного люка, реле открытия багажника, DLC 2000-2005: выпуск багажника |
| 21 | Запасной |
| 22 | Панель приборов Пепельница Прикуриватель |
| 23 | Запасной |
| 24 | Запасной |
| 25 | Модуль обогрева пассажирского сиденья |
| 26 | Правый задний прикуриватель |
| 27 | Левый задний прикуриватель |
| 28 | RFA, модуль сиденья с памятью, переключатель сиденья водителя |
| Реле | |
| 1 | Подогреваемая подсветка |
| 2 | Сохраненная мощность вспомогательного оборудования (RAP) |
| 3 | Освобождение багажника |
| 4 | Электронный контроль уровня |
| 5 | Сиденье с электроприводом |
| 6 | Электронный датчик контроля уровня, электромагнитный клапан компрессора с электронным контролем уровня |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

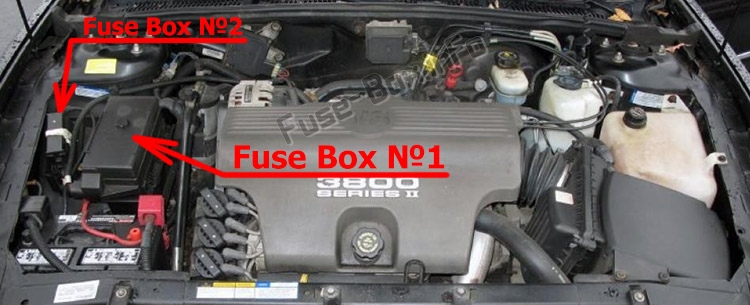

Расположение блока предохранителей

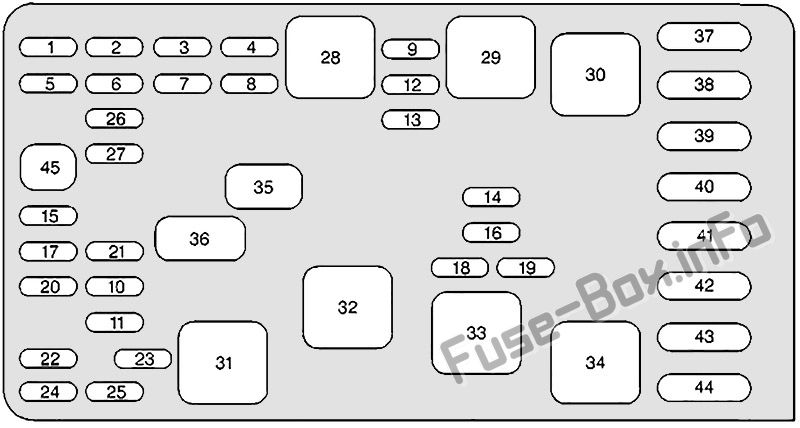

Схема блока предохранителей (1998-1999 гг.)
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | СБМ, ЛКМ |
| 3 | Сигнал поворота |
| 4 | Предварительный кислородный датчик, Посткислородный датчик |
| 5 | Модуль СДМ-Р |
| 6 | ПКМ, датчик массового расхода воздуха |
| 7 | Муфта переменного тока |
| 8 | Тормозной выключатель, Trans Shift, PCM/EGR Ref, Lin EGR, Cnstr Purge Sol, Cnstr Purge SW |
| 9 | Реле звукового сигнала |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Форсунки №1-6 |
| 13 | Модуль зажигания |
| 14 | Правый дальний свет |
| 15 | Не используется |
| 16 | левый дальний свет |
| 17 | Не используется |
| 18 | Правый ближний свет |
| 19 | Легкий ближний свет |
| 20 | Сигнал поворота, Stepper Mtr, стоп-сигнал, CHMSL |
| 21 | Реле топливного насоса (провод в BEC) |
| 22 | Выключатель зажигания |
| 23 | В ключевом модуле, PCM |
| 24 | К лампе IP BEC-B/U |
| 25 | Модуль флешера |
| 26 | Не используется |
| 27 | Не используется |
| 28 | Реле — зажигание |
| 29 | Реле – звуковой сигнал |
| 30 | Реле — Вентилятор охлаждения №2 |
| 31 | Реле – Стартер |
| 32 | Не используется |
| 33 | Реле — Вентилятор охлаждения S/P |
| 34 | Реле — Вентилятор охлаждения №1 |
| 35 | Реле — A/C CLU микро |
| 36 | Реле — топливный насос микро |
| 37 | НИМ №1 |
| 38 | Двигатель вентилятора ОВКВ |
| 39 | Реле низкой скорости вентилятора |
| 40 | LCM-модуль |
| 41 | НИМ №2 |
| 42 | IGN |
| 43 | Стартер |
| 44 | Реле высокой скорости вентилятора |

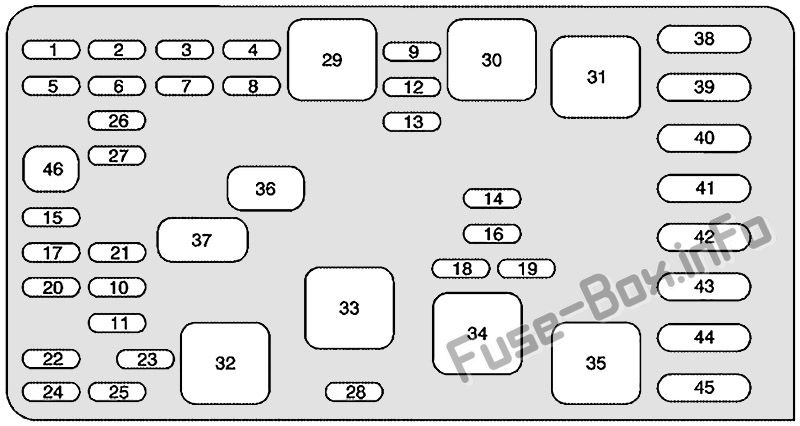

Схема блока предохранителей (2000-2005 гг.)
| № | Описание |
|---|---|
| 1 | 2000-2004: Эйр Сол 2005: Не используется |
| 2 | СБМ, ЛКМ |
| 3 | Сигнал поворота |
| 4 | Предварительный кислородный датчик, Посткислородный датчик |
| 5 | Подушка безопасности (SIR) |
| 6 | Модуль управления силовым агрегатом |
| 7 | Муфта кондиционера |
| 8 | Подача зажигания |
| 9 | Реле звукового сигнала |
| 10 | Запасной |
| 11 | Запасной |
| 12 | Форсунки №1-6 |
| 13 | C-31 |
| 14 | Правый дальний свет |
| 15 | Запасной |
| 16 | Левый дальний свет |
| 17 | Запасной |
| 18 | Правый ближний свет |
| 19 | Левый ближний свет |
| 20 | Stop |
| 21 | Реле топливного насоса (провод в BEC) |
| 22 | Запустить/завести |
| 23 | Модуль управления силовым агрегатом |
| 24 | Парковочные огни |
| 25 | Аварийные мигалки |
| 26 | Запасной |
| 27 | Запасной |
| 28 | АБС №2 |
| 38 | Летучая мышь №1 |
| 39 | Двигатель вентилятора |
| 40 | Охлаждающий вентилятор 1 |
| 41 | Налобный фонарь |
| 42 | НИМ №2 |
| 43 | Зажигание |
| 44 | Стартер |
| 45 | ABS |
| 46 | Съемник предохранителей |
| Реле | |
| 29 | Зажигание |
| 30 | Horn |
| 31 | Охлаждающий вентилятор 1 |
| 32 | Стартер |
| 33 | Не используется |
| 34 | Охлаждающий вентилятор SP |
| 35 | Охлаждающий вентилятор 2 |
| 36 | Муфта кондиционера |
| 37 | Топливный насос |
| 36 | Муфта кондиционера |
| 37 | Топливный насос |
