Предохранители и реле Buick Lucerne (2006-2011)
Схемы относятся к указанным годам и вариантам Buick Lucerne (2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

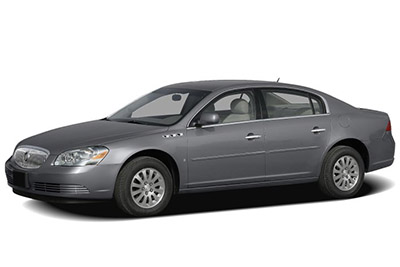

Схема предохранителей Buick Lucerne 2006-2011
Предохранители прикуривателя (розетка) в Buick Lucerne это предохранители №F14 и F23 в заднем блоке предохранителей под сиденьем (2006-2007) или предохранители №F26 и F31 в заднем блоке предохранителей под сиденьем (2008-2011).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

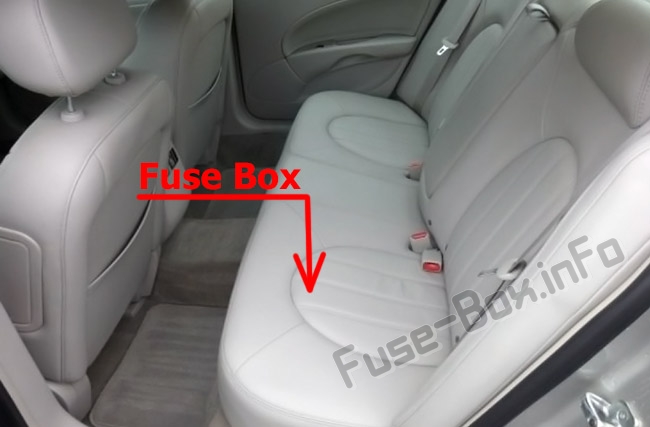

Задний блок предохранителей под сиденьем
Он находится под задним сиденьем (снимите сиденье и откройте крышку блока предохранителей).

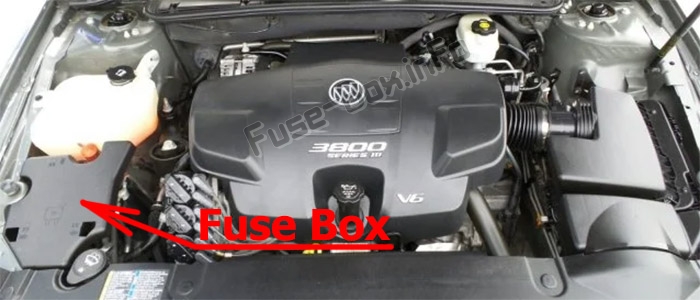

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2006, 2007

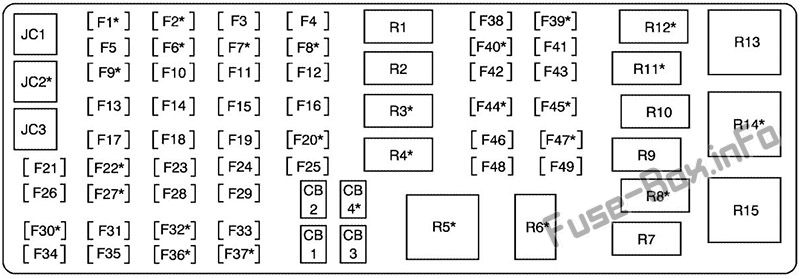

Задний блок предохранителей под сиденьем
| № | Описание |
|---|---|
| F1 | Усилитель (опция) |
| F2 | Не используется |
| F3 | Внутренние лампы |
| F4 | Передний указатель поворота со стороны пассажира/любезности |
| F5 | Вентиляция канистры |
| F6 | Модуль управления магнитной подвеской (опция) |
| F7 | Выравнивающий компрессор |
| F8 | Не используется |
| F9 | Не используется |
| F10 | Переключатель диммер |
| F11 | Топливный насос |
| F12 | Логика блока управления кузовным оборудованием |
| F13 | Воздушная подушка |
| F14 | Дополнительные розетки |
| F15 | Сигнал поворота со стороны водителя |
| F16 | Задний указатель поворота со стороны пассажира |
| F17 | Люк на крыше |
| F18 | Центральный высокий стоп-сигнал, фонари заднего хода |
| F19 | Замки задних дверей |
| F20 | Не используется |
| F21 | Радио, S-диапазон |
| F22 | ОнСтар® (опция) |
| F23 | Дополнительная розетка |
| F24 | Модуль водительской двери |
| F25 | Модуль пассажирской двери |
| F26 | Освобождение багажника |
| F27 | Сиденья с подогревом/охлаждением (опция) |
| F28 | Модуль управления двигателем, модуль управления коробкой передач (ECM/TCM) |
| F29 | Контроль регулируемого напряжения |
| F30 | Дневные ходовые огни |
| F31 | Модуль жгута проводов приборной панели |
| F32 | Не используется |
| F33 | Не используется |
| F34 | Подсветка рулевого колеса |
| F35 | Модуль ремней безопасности |
| F36 | Логический массаж модуля сиденья с памятью (опция) |
| F37 | Датчик обнаружения объектов (опция) |
| F38 | Не используется |
| F40 | Соленоид переключения передач |
| F41 | Сохраненная мощность аксессуаров, Разное |
| F42 | Парковочный фонарь со стороны водителя |
| F43 | Парковочный фонарь со стороны пассажира |
| F44 | Рулевое колесо с подогревом (опция) |
| F45 | Не используется |
| F46 | Не используется |
| F47 | Сиденья с подогревом/охлаждением, зажигание 3 (опция) |
| F48 | Выключатель зажигания |
| F49 | Не используется |
| J-образный предохранитель | |
| JC1 | Вентилятор климат-контроля |
| JC2 | Задний обогреватель |
| JC3 | Электронный регулятор уровня/компрессор |
| Автоматический выключатель | |
| CB1 | Сиденье переднего пассажира, модуль сиденья с памятью |
| CB2 | Сиденье с электроприводом водителя, модуль сиденья с памятью |
| CB3 | Дверной модуль, электрические стеклоподъемники |
| CB4 | Не используется |
| Резистор | |
| F39 | Нагрузочный резистор |
| Реле | |
| R1 | Сохраненная мощность аксессуаров |
| R2 | Парковые лампы |
| R3 | Бежать (опция) |
| R4 | Дневные ходовые огни |
| R5 | Не используется |
| R6 | Освобождение багажника |
| R7 | Топливный насос |
| R8 | Не используется |
| R9 | Замок |
| R10 | Разблокировка двери |
| R11 | Не используется |
| R12 | Не используется |
| R13 | Не используется |
| R14 | Задний обогреватель |
| R15 | Компрессор с электронным управлением выравниванием |

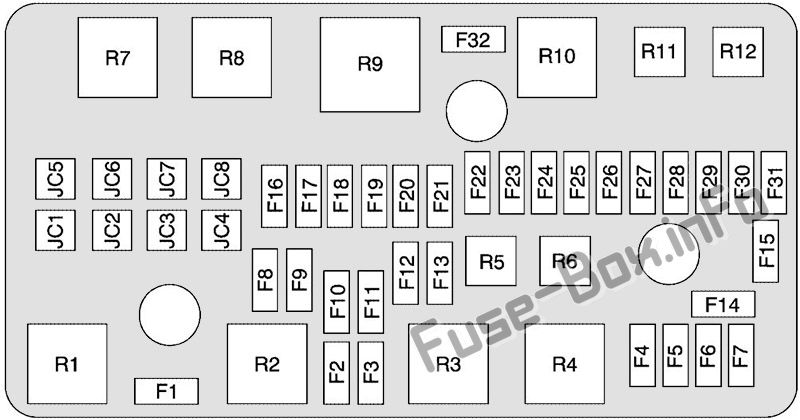

Моторного отсека
| № | Описание |
|---|---|
| F1 | Запасной |
| F2 | Ближний свет со стороны водителя |
| F3 | Ближний свет со стороны пассажира |
| F4 | Зажигание подушки безопасности |
| F5 | Модуль управления двигателем |
| F6 | Зажигание коробки передач |
| F7 | Запасной |
| F8 | Запасной |
| F9 | Спраре |
| F10 | Фара дальнего света со стороны пассажира |
| F11 | Фара дальнего света со стороны водителя |
| F12 | Насос омывателя ветрового стекла |
| F13 | Запасной |
| F14 | Климат-контроль, приборная панель |
| F15 | Запасной |
| F16 | Противотуманные фары |
| F17 | Horn |
| F18 | Стеклоочиститель |
| F19 | Угловой фонарь со стороны водителя |
| F20 | Угловой фонарь со стороны пассажира |
| F21 | Датчик кислорода |
| F22 | Силовой агрегат |
| F23 | Модуль управления двигателем (ECM), кривошип |
| F24 | Катушка инжектора |
| F25 | Катушка инжектора |
| F26 | Кондиционирование воздуха |
| F27 | Воздушный соленоид |
| F28 | Модуль управления двигателем, модуль управления коробкой передач (ECM/TCM) |
| F29 | Запасной |
| F30 | Запасной |
| F31 | Запасной |
| F32 | Запасной |
| JC1 | Омыватель лобового стекла с подогревом |
| JC2 | Охлаждающий вентилятор 1 |
| JC3 | Запасной |
| JC4 | Крэнк |
| JC5 | Охлаждающий вентилятор 2 |
| JC6 | Антиблокировочная тормозная система 2 |
| JC7 | Антиблокировочная тормозная система 1 |
| JC8 | Воздушный насос |
| Реле | |
| R1 | Охлаждающий вентилятор 1 |
| R2 | Охлаждающий вентилятор |
| R3 | Крэнк |
| R4 | Силовой агрегат |
| R5 | Запасной |
| R6 | Запустить/завести |
| R7 | Охлаждающий вентилятор 2 |
| R8 | Стеклоочиститель |
| R9 | Воздушный насос |
| R10 | Стеклоочиститель ветрового стекла высокий |
| R11 | Кондиционирование воздуха |
| R12 | Воздушный соленоид |
2008, 2009, 2010, 2011

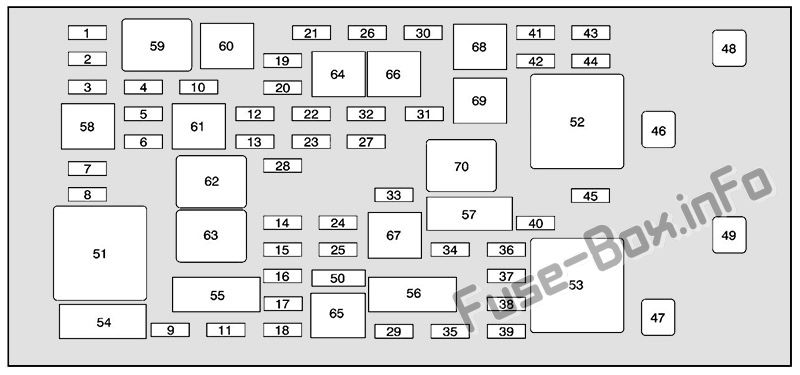

Задний блок предохранителей под сиденьем
| № | Описание |
|---|---|
| 1 | Топливный насос |
| 2 | Левый парковочный фонарь |
| 3 | Не используется |
| 4 | Правый парковочный фонарь |
| 5 | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) |
| 6 | Модуль памяти |
| 7 | Не используется |
| 8 | Подсветка рулевого колеса |
| 9 | Модуль переднего сиденья с подогревом/охлаждением |
| 10 | Запуск 2 — Сиденья с подогревом/охлаждением |
| 11 | Не используется |
| 12 | Модуль RPA |
| 13 | Система PASS-Key® III |
| 14 | Разблокировать/заблокировать модуль |
| 15 | Магнитный контроль езды |
| 16 | Дневные ходовые огни (ДХО) |
| 17 | Люк на крыше |
| 18 | Модуль управления кузовным оборудованием (BCM), тусклый |
| 19 | Модуль управления кузовным оборудованием (BCM) |
| 20 | Run 1-руль с подогревом |
| 21 | Выключатель зажигания |
| 22 | Модуль водительской двери |
| 23 | Не используется |
| 24 | Электронный модуль управления выравниванием |
| 25 | Блок управления кузовным оборудованием (левый указатель поворота) |
| 26 | Прикуриватель, дополнительная розетка |
| 27 | Не используется |
| 28 | Сохраненная мощность вспомогательного оборудования 1 (RAP) |
| 29 | Модуль пассажирской двери |
| 30 | Сенсорно-диагностический модуль |
| 31 | Дополнительные розетки |
| 32 | Модуль управления кузовным оборудованием (BCM) (непреднамеренно) |
| 33 | Сохраненная вспомогательная мощность 2 (RAP) |
| 34 | Соленоид вентиляции канистры |
| 35 | Модуль управления кузовным оборудованием (любезно предоставлено) |
| 36 | Блок управления кузовным оборудованием (правый указатель поворота) |
| 37 | Освобождение багажника |
| 38 | Усилитель, Радио |
| 39 | Модуль управления кузовным оборудованием (CHMSL) |
| 40 | Модуль управления кузовом |
| 41 | Не используется |
| 42 | Модуль ОнСтар® |
| 43 | Кузовные модули |
| 44 | Радио |
| 45 | Не используется |
| 46 | Обогрев заднего стекла (J-Case) |
| 47 | Компрессор с электронным управлением выравниванием (J-Case) |
| 48 | Воздуходувка (J-Case) |
| 49 | Не используется |
| Автоматический выключатель | |
| 54 | Правое переднее сиденье |
| 55 | Левое переднее сиденье с электроприводом |
| 56 | Электрические стеклоподъемники |
| 57 | Рулевое колесо с электроприводом наклона |
| Резистор | |
| 50 | Нагрузочный резистор |
| Реле | |
| 51 | Не используется |
| 52 | Задний обогреватель |
| 53 | Компрессор с электронным управлением выравниванием |
| 58 | Парковые лампы |
| 59 | Топливный насос |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Разблокировать |
| 63 | Lock |
| 64 | Run |
| 65 | Дневные ходовые огни |
| 66 | Не используется |
| 67 | Освобождение багажника |
| 68 | Не используется |
| 69 | Не используется |
| 70 | Сохраненная мощность вспомогательного оборудования (RAP) |

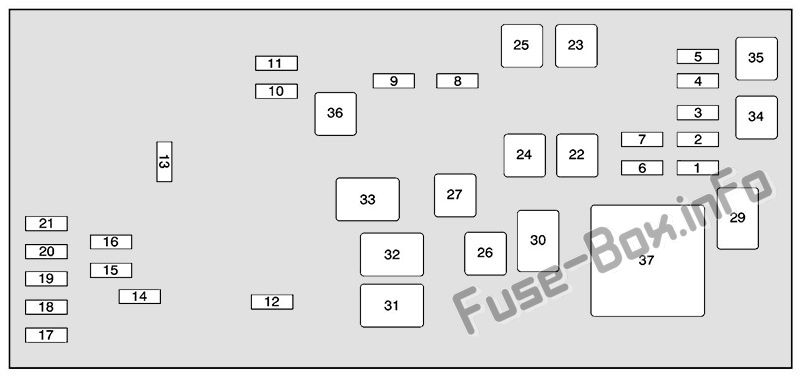

Моторного отсека
| № | Описание |
|---|---|
| 1 | Модуль управления двигателем (ECM), кривошип |
| 2 | Топливные форсунки Нечетные |
| 3 | Топливные форсунки Даже |
| 4 | Муфта кондиционера |
| 5 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 6 | Датчик кислорода |
| 7 | Эмиссионное устройство |
| 8 | Трансмиссия, зажигание 1 |
| 9 | Модуль управления двигателем (ECM), модуль управления трансмиссией (PCM) |
| 10 | Система климат-контроля, панель приборов, зажигание 1 |
| 11 | Система подушек безопасности |
| 12 | Horn |
| 13 | Стеклоочиститель |
| 14 | Противотуманные фары |
| 15 | Правая фара дальнего света |
| 16 | Левая фара дальнего света |
| 17 | Левая фара ближнего света |
| 18 | Правая фара ближнего света |
| 19 | Двигатель насоса омывателя ветрового стекла |
| 20 | Левый передний поворотный фонарь |
| 21 | Правый передний поворотный фонарь |
| 22 | Воздушный насос (J-Case) |
| 23 | Антиблокировочная тормозная система (ABS) (J-Case) |
| 24 | Стартер (J-кейс) |
| 25 | Электродвигатель антиблокировочной тормозной системы (ABS) (корпус J) |
| 26 | Охлаждающий вентилятор 2 (корпус J) |
| 27 | Охлаждающий вентилятор 1 (корпус J) |
| Реле | |
| 29 | Силовой агрегат |
| 30 | Стартер |
| 31 | Охлаждающий вентилятор 2 |
| 32 | Охлаждающий вентилятор 3 |
| 33 | Охлаждающий вентилятор 1 |
| 34 | Муфта кондиционера |
| 35 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 36 | Зажигание |
| 37 | Воздушный насос |
