Предохранители и реле Buick LeSabre (2000-2005)
Схемы относятся к указанным годам и вариантам Buick LeSabre (2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Расположение предохранителей Buick LeSabre 2000-2005 гг.
Предохранители прикуривателя / розетки в Buick LeSabre Это предохранитель №65 в заднем блоке предохранителей под сиденьем и предохранители №22, 23 в моторном отсеке.
Оглавление
Задний блок предохранителей под сиденьем
Задний блок предохранителей под сиденьем

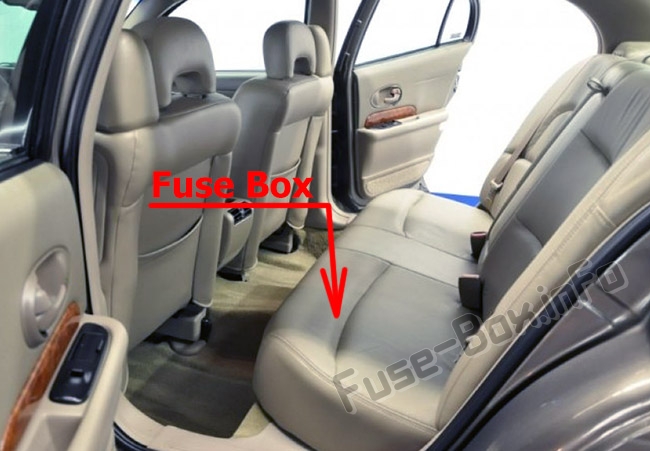

Расположение блока предохранителей
Он находится под задним сиденьем (снимите сиденье и откройте крышку блока предохранителей).

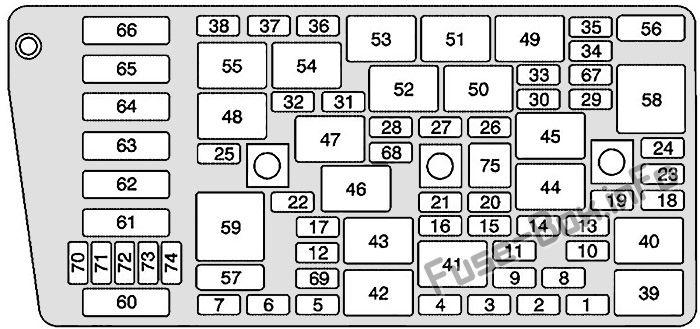

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Топливный насос |
| 2 | Вентилятор ОВКВ |
| 3 | Память |
| 4 | Ссылка на диагностику сборочной линии |
| 5 | 2000-2002: Задние противотуманные фары 2003-2005: не используется |
| 6 | Компакт-диск (CD) |
| 7 | Модуль двери водителя |
| 8 | Система подушек безопасности (SIR) |
| 9 | Не используется |
| 10 | Правый стояночный фонарь |
| 11 | Вентиляционный соленоид |
| 12 | Зажигание 1 |
| 13 | Левый стояночный фонарь |
| 14 | Диммер |
| 15 | 2000-2002: не используется 2003-2005: Спутниковое цифровое радио |
| 16 | Левый передний подогрев моря |
| 17 | Не используется |
| 18 | Модуль задней двери |
| 19 | Стоп-сигнал |
| 20 | Парк/Реверс |
| 21 | Аудио |
| 22 | Сохраненная мощность вспомогательного оборудования (RAP) |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Модуль пассажирской двери |
| 26 | Body |
| 27 | Внутренние лампы |
| 28 | Не используется |
| 29 | Выключатель зажигания |
| 30 | Приборная доска |
| 31 | Правое переднее сиденье с подогревом |
| 32 | Не используется |
| 33 | HVAC |
| 34 | Зажигание 3 Задний |
| 35 | Антиблокировочная тормозная система (АБС) |
| 36 | Сигнал поворота/опасность |
| 37 | Аккумулятор ОВКВ |
| 38 | Диммер |
| 56 | Автоматический выключатель: сиденья с электроприводом |
| 57 | Автоматический выключатель: электрические стеклоподъемники |
| 60 | Не используется |
| 61 | Задняя защита от запотевания |
| 62 | Не используется |
| 63 | Аудио усилитель |
| 64 | Электронный контроль уровня (ELC) |
| 65 | 2000-2004: Сигара 2005: Не используется |
| 66 | Не используется |
| 67 | Не используется |
| 68 | Не используется |
| 69-74 | Запасные предохранители |
| 75 | Съемник предохранителей |
| Реле | |
| 39 | Топливный насос |
| 40 | Парковочный фонарь |
| 41 | Зажигание 1 |
| 42 | Задний противотуманный фонарь |
| 43 | Не используется |
| 44 | Park |
| 45 | Задний ход |
| 46 | Сохраненная мощность вспомогательного оборудования (RAP) |
| 47 | Замок топливного бака |
| 48 | Не используется |
| 49 | Зажигание 3 |
| 50 | Открытие дверцы топливного бака |
| 51 | Внутренние лампы |
| 52 | Освобождение багажника |
| 53 | Передние плафоны освещения |
| 54 | Не используется |
| 55 | Электронный контроль уровня (ELC) |
| 58 | 2000-2004: Сигара 2005: Не используется |
| 59 | Задний обогреватель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

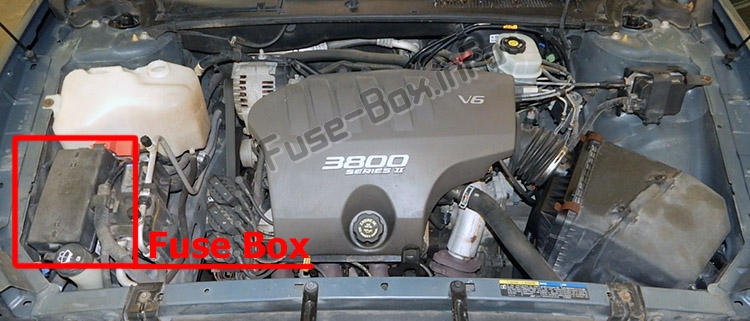

Расположение блока предохранителей

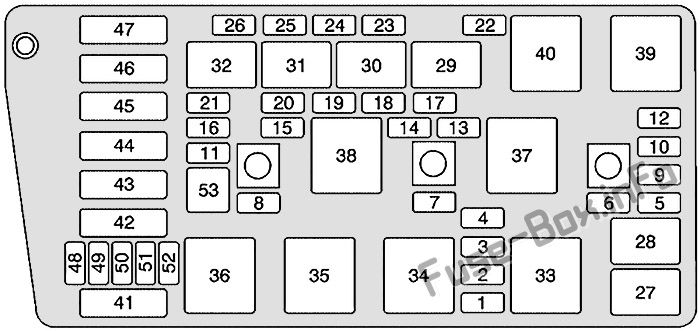

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | Аксессуар |
| 3 | Дворники |
| 4 | Не используется |
| 5 | Левая фара ближнего света |
| 6 | Правая фара ближнего света |
| 7 | Приборная доска |
| 8 | Батарея модуля управления силовым агрегатом |
| 9 | Правая фара дальнего света |
| 10 | Левая фара дальнего света |
| 11 | Зажигание 1 |
| 12 | Не используется |
| 13 | Трансмиссия |
| 14 | Круиз-контроль |
| 15 | Система прямого зажигания |
| 16 | Банк форсунок №2 |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Зажигание модуля управления силовым агрегатом |
| 20 | Датчик кислорода |
| 21 | Банк форсунок №1 |
| 22 | Вспомогательная мощность |
| 23 | Зажигалка |
| 24 | Противотуманные фары/дневные ходовые огни |
| 25 | Horn |
| 26 | Муфта кондиционера |
| 41 | Автоматический выключатель: Стартер |
| 42 | 2000-2002: А.И.Р. 2003-2005: не используется |
| 43 | Пустой |
| 44 | ABS |
| 45 | Не используется |
| 46 | Охлаждающий вентилятор 1 |
| 47 | Охлаждающий вентилятор 2 |
| 48-52 | Запасные предохранители |
| 53 | Съемник предохранителей |
| Реле | |
| 27 | Фара дальнего света |
| 28 | Фара ближнего света |
| 29 | Противотуманные фары |
| 30 | Дневные ходовые огни |
| 31 | Horn |
| 32 | Муфта кондиционера |
| 33 | Соленоид ОВКВ |
| 34 | Аксессуар |
| 35 | 2000-2002: воздушный насос 2003-2005: не используется |
| 36 | Стартер 1 |
| 37 | Охлаждающий вентилятор 1 |
| 38 | Зажигание 1 |
| 39 | Последовательный/параллельный вентилятор охлаждения |
| 40 | Охлаждающий вентилятор 2 |
