Предохранители и реле Buick LaCrosse (2017-2019..)

Схемы относятся к указанным годам и вариантам Buick LaCrosse (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

Схема предохранителей Buick LaCrosse 2017-2019..

Схема предохранителей Buick LaCrosse 2017-2019..

Предохранители прикуривателя / розетки в Buick LaCrosse являются предохранители №F37 (Дополнительная розетка/прикуриватель), №43 (Задняя розетка дополнительного питания) и №44 (Передняя дополнительная розетка) в блоке предохранителей в салоне.

Блок предохранителей в салоне

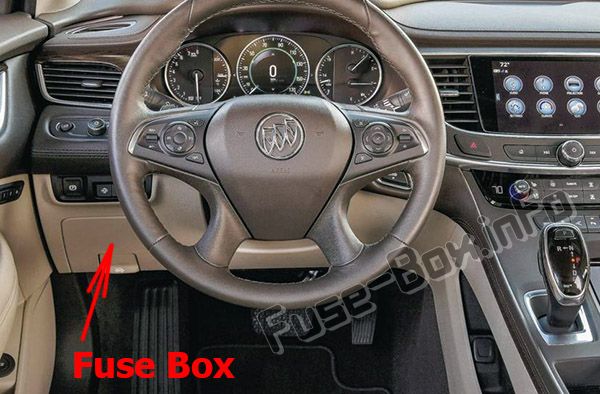

Расположение блока предохранителей

Он расположен в панели приборов, за крышкой.Расположение блока предохранителей

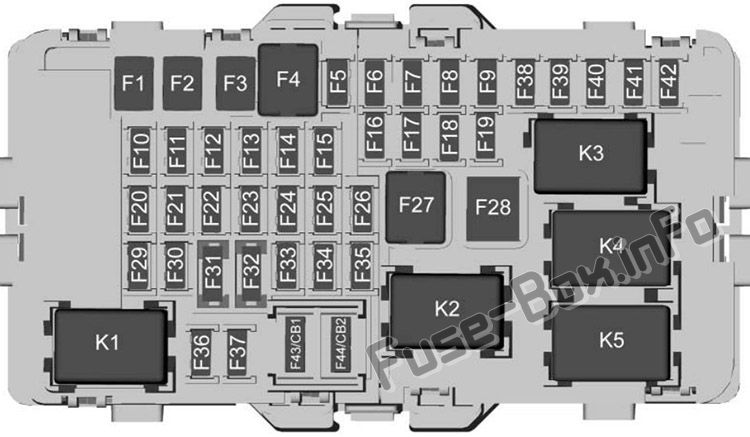

Схема блока предохранителей (2017, 2018)

Схема блока предохранителей (2017, 2018)

Назначение предохранителей и реле в салоне (2017, 2018)
№Описание
F1Левое окно
F2Правое окно
F3Не используется
F4воздуходувка ОВКВ
F5Батарея 2
F6Электрическая рулевая колонка
F7Не используется
F8Батарея 3
F9Модуль управления двигателем/аккумулятор
F10Блок управления кузовным оборудованием 2 Вкл./Выкл.
F11Не используется
F12Не используется
F13Не используется
F14Не используется
F15Модуль управления коробкой передач вкл./выкл.
F16Усилитель
F17Не используется
F18Батарея 7
F19Не используется
F20Батарея 1
F21Батарея 4
F22Батарея 6
F23Электрический замок рулевой колонки
F242017: Модуль датчиков и диагностики

2018: диагностический модуль датчиков подушек безопасности/модуль датчиков пассажиров
F25Диагностическая ссылка
F26Не используется
F27инвертор переменного тока постоянного тока
F28Не используется
F29Блок управления кузовом 8
F30Потолочная консоль
F31Управление на руле
F32Не используется
F33HVAC
F34Модуль центрального шлюза
F35Встроенный модуль управления шасси
F36Зарядное устройство
F37Дополнительная розетка/прикуриватель
F38OnStar
F39Монитор
F40Обнаружение объекта
F41Блок управления кузовным оборудованием 1 Вкл./Выкл.
F42Радио
F432017: Автоматический выключатель 1

2018: Задняя розетка для аксессуаров
F442017: Автоматический выключатель 2

2018: Передняя розетка для аксессуаров
Реле
K1Не используется
K2Сохраненная вспомогательная мощность
K3Не используется
K4Не используется
K5Логистика

Блок предохранителей в моторном отсеке

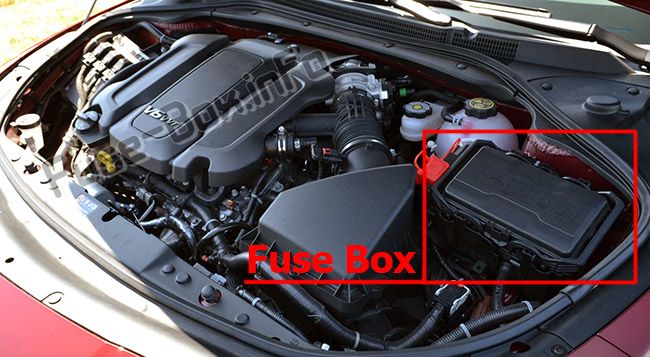

Расположение блока предохранителей

Расположение блока предохранителей

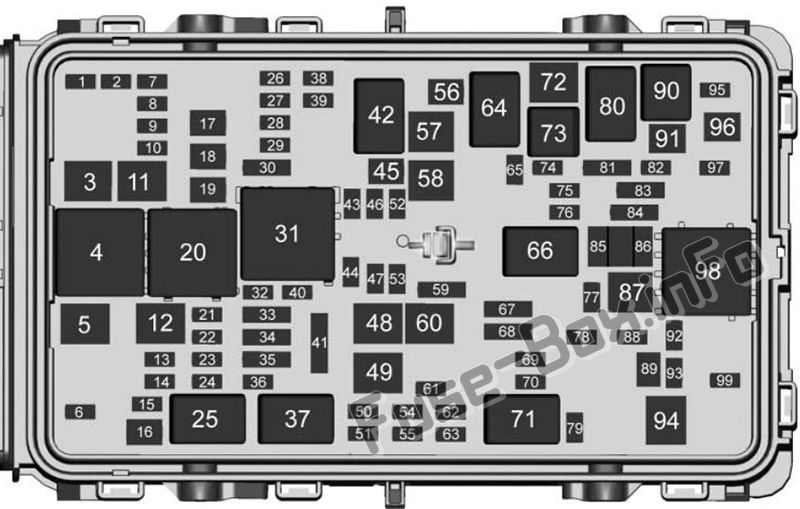

Схема блока предохранителей (2017, 2018)

Схема блока предохранителей (2017, 2018)

Назначение предохранителей и реле в моторном отсеке (2017, 2018)
№Описание
1Не используется
2Не используется
3насос АБС
5инвертор переменного тока постоянного тока
6Задняя застежка
7Левый угловой светильник
8Электростеклоподъемники/ Зеркало заднего вида/ Сиденья с электроприводом
9Наддув двигателя
102017: Полуактивная система демпфирования

2018: диагностический модуль датчиков подушек безопасности/модуль датчиков пассажиров — eAssist
11Постоянный ток Батарея постоянного тока 1
12Обогрев заднего стекла
13Зеркала с подогревом
14Не используется
15Пассивный вход/пассивный старт
16Передние дворники
17Пассажирское сиденье с электроприводом
18клапан АБС
19Сила водителя море
21Люк на крыше
22Правая угловая лампа
23Автоматическое выравнивание фар
24Не используется
26Модуль управления коробкой передач/зажигание
27Панель приборов/ Зажигание
28Электронное точное переключение/зажигание
29Камера заднего вида/ Вентиляция
30Индикатор неисправности/электромагнитный клапан переключения передач
32Соленоид вентиляции канистры
33Передние сиденья с подогревом
342017: Заднее сиденье с подогревом/модуль безопасности кузова/вентилятор системы накопления энергии

2018: BSM (eAssist)/модуль управления вентилятором/модуль управления демпфированием (SADS)
35Противотуманные фары
36Топливный модуль
38Не используется
39Не используется
40Блокировка рулевой колонки
41Не используется
43Рулевое колесо с подогревом
44Коррекция фар/вентиляция задних сидений
45Не используется
46Модуль управления двигателем/зажигание
47Не используется
48Наддув двигателя/левый вентилятор охлаждения
49Аккумулятор постоянного тока 2/полный привод
50Не используется
51Не используется
52Не используется
53Не используется
54Не используется
55Не используется
56Не используется
57Вспомогательный насос коробки передач
58TRCM
59Фары дальнего света
60Охлаждающий вентилятор
61Не используется
62Не используется
63Не используется
65ГЭМ с кондиционером
67Не используется
68Не используется
69Правые ксеноновые фары ближнего света
70Левая ксеноновая фара ближнего света
72Шестерня стартера
74Пусковой двигатель
75Модуль управления двигателем
76Силовой агрегат – без двигателя
77Не используется
78Horn
79Насос омывателя
81Модуль управления коробкой передач/модуль управления двигателем
82Не используется
83Катушки зажигания
842017: Силовой агрегат — на двигателе

2018: Катушка
85Выключатель 2 модуля управления двигателем
86Выключатель 1 модуля управления двигателем
87Реакционный насос САИ
88Аэрозатвор
89Омыватель фар
91Не используется
92Насос мотор-генератора TPIM
93Регулировка уровня фар
95Соленоид реакции SAI
96Подогреватель топлива
97Не используется
99Насос охлаждающей жидкости
Реле
4инвертор переменного тока постоянного тока
20Задний обогреватель
25Управление передним стеклоочистителем
31Запустить/завести
37Скорость переднего стеклоочистителя
42Вспомогательный насос коробки передач
64Управление кондиционером
66Силовой агрегат
71HID фары ближнего света
73Пусковой двигатель
80Шестерня стартера
90Соленоид реакции SAI
94Омыватель фар
98Реакционный насос САИ
