Предохранители и реле Buick LaCrosse (2010-2016)

Схемы относятся к указанным годам и вариантам Buick LaCrosse (2010-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

Расположение предохранителей Buick LaCrosse 2010-2016

Расположение предохранителей Buick LaCrosse 2010-2016

Предохранители прикуривателя / розетки в Buick LaCrosse это предохранители №6 и 7 в блоке предохранителей салона.

Расположение блока предохранителей

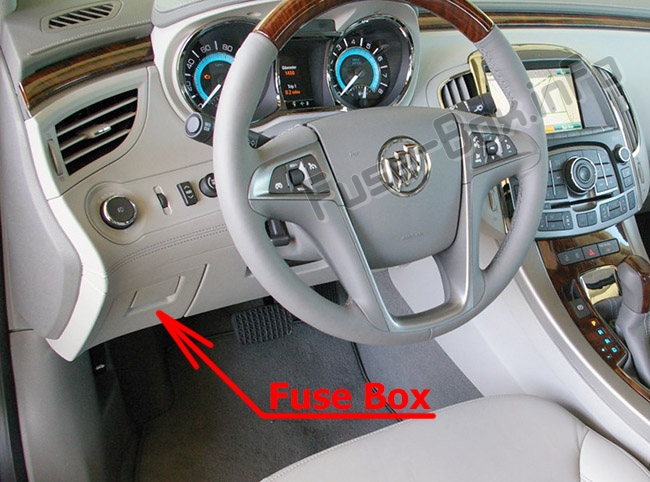

Блок предохранителей в салоне

Он расположен на панели приборов, за вещевым отсеком.Блок предохранителей в салоне

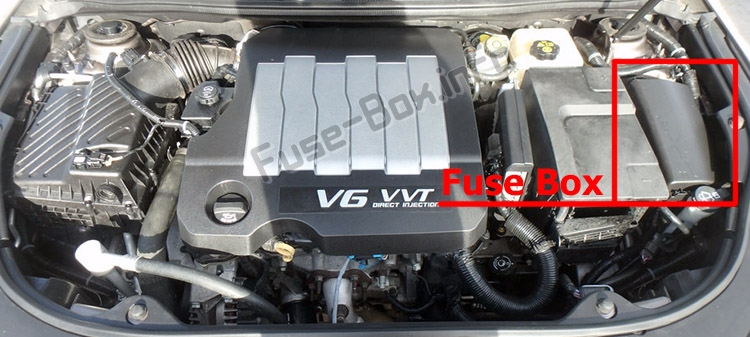

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

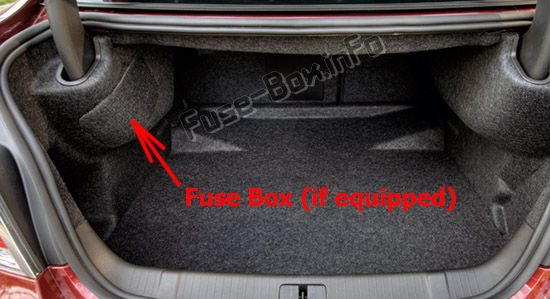

Блок предохранителей в багажнике

Он расположен в левой части багажного отделения за крышкой (при наличии).Блок предохранителей в багажнике

Схемы блока предохранителей

2010, 2011, 2012

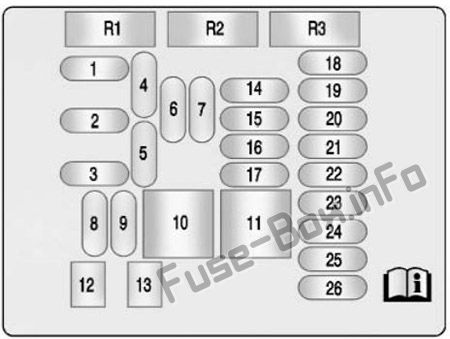

Пассажирский салон

Пассажирский салон

Назначение предохранителей и реле в салоне (2010-2012 гг.)
№Описание
1Подсветка органов управления на руле
2Модуль управления кузовом 7
3Модуль управления кузовом 5
4Радио
5Телефон OnStar/Universal с громкой связью
6Розетка 1
7Розетка 2
8Модуль управления кузовом 1
9Блок управления кузовом 4
10Блок управления кузовом 8
11Передний отопитель Вентиляция Кондиционер/вентилятор
12Пассажирское место
13Сиденье водителя
14Диагностический разъем
15Воздушная подушка
16Ствол
17Нагреватель Вентиляция Кондиционер Контроллер
18Радио, OnStar, универсальный телефон с функцией громкой связи
19Отображать
20Автоматическое определение присутствия
21Кластер панели приборов
22Дискретный логический выключатель зажигания
23Модуль управления кузовом 3
24Блок управления кузовом 2
25Задний обогреватель Вентиляция Кондиционер/вентилятор
26инвертор переменного тока постоянного тока
Реле
R1Магистральное реле
R2—
R3Реле розетки

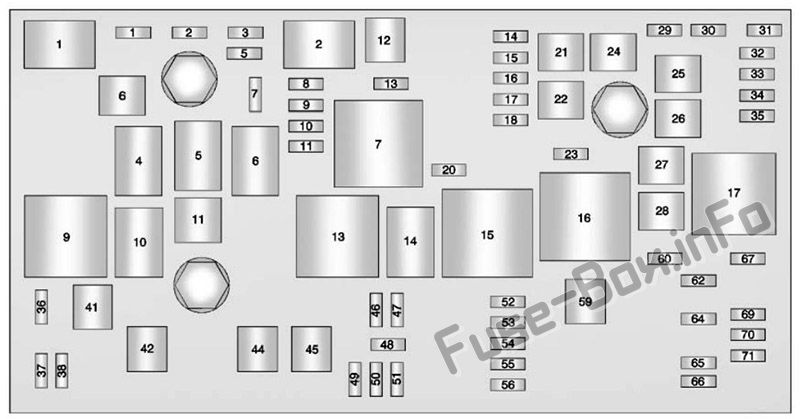

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2010-2012 гг.)
№Описание
Предохранители
1Модуль управления коробкой передач-аккумулятор
2Аккумулятор модуля управления двигателем
3Муфта компрессора кондиционера
5Модуль управления двигателем/работа/кривошип
6щетка стеклоочистителя
7Радар дальнего действия/ Фронтальная камера
8Катушки зажигания — четные (6-цилиндровый двигатель)/ Катушки зажигания — все (4-цилиндровый двигатель)
9Катушки зажигания – нечетные (6-цилиндровый двигатель)
10Модуль управления двигателем — батарея с переключением
11Нагреватель кислородного датчика после каталитического нейтрализатора
12Стартер
13Модуль управления зажиганием/топливной системой Trans
16MAF
17Модуль подушки безопасности
18СБЗ Зажигание
21Задние электрические стеклоподъемники
22Люк на крыше
23Рулевое управление с переменным усилием
24Передние электрические стеклоподъемники
25Задние сиденья с подогревом
26Насос антиблокировочной тормозной системы
27Электрический стояночный тормоз
28Обогрев заднего стекла
29Силовой поясничный, левый
30Вентилятор охлаждения сиденья с подогревом/правого блока питания (eAssist)
32Модуль управления кузовом
33Сиденье с подогревом
34Клапаны антиблокировочной тормозной системы
35Усилитель
36Зажигание AFL
37Правый дальний свет
38Левый дальний свет
41Тормозной вакуумный насос
42Вентилятор охлаждения К2
45Вентилятор охлаждения К1
46Реле вентилятора охлаждения
47Нагреватель датчика кислорода перед каталитическим нейтрализатором
48Противотуманные фары
49Правая газоразрядная фара высокой интенсивности
50Левая газоразрядная фара высокой интенсивности
51Horn
52Кластерное зажигание
53Внутреннее зеркало заднего вида, камера заднего вида, вакуумный насос
54Отопление, вентиляция, кондиционирование
55Внешнее зеркало заднего вида, универсальный механизм открывания гаражных ворот, оконный переключатель
56Омыватель ветрового стекла
60Зеркало с подогревом
62Канистра вентиляция
64Батарея АФЛ
65Рог для защиты от кражи
67Блок питания топливного насоса
69Датчик контроля регулируемого напряжения
70Помощь при парковке/Боковая слепая зона
Реле
2Стартер
4Скорость стеклоочистителя
5Стеклоочиститель
7Модуль управления двигателем
9Охлаждающий вентилятор
10Охлаждающий вентилятор
13Охлаждающий вентилятор
14Фара ближнего света
15Запустить/завести
17Обогрев заднего стекла

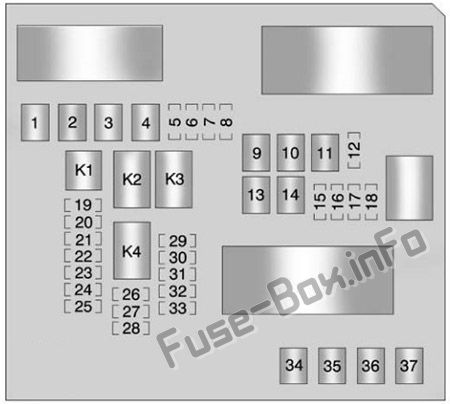

Багажное отделение

Багажное отделение

Назначение предохранителей и реле в багажнике (2010-2012 гг.)
№Описание
1Не используется
2Не используется
3Не используется
4Не используется
5Не используется
6Рулевое колесо с подогревом
7Не используется
8Не используется
9Не используется
10Не используется
11Не используется
12Не используется
13Не используется
14Не используется
15Не используется
17Не используется
18Не используется
18PEPS
19Не используется
20Задний солнцезащитный козырек, вентилируемые сиденья
21Не используется
22Не используется
23Не используется
24Не используется
25Не используется
26Не используется
27Не используется
28Не используется
29Не используется
30Не используется
31Электронное управление подвеской
32Информационно-развлекательная система для задних пассажиров
33Полный привод
34Не используется
35PEPS
36Не используется
37Не используется
Реле
K1Не используется
K2Вентиляция сиденья, солнцезащитный козырек
K3Рулевое колесо с подогревом
K4Не используется

2013, 2014, 2015, 2016

Пассажирский салон

Пассажирский салон

Назначение предохранителей и реле в салоне (2013-2016 гг.)
№Описание
1АПО 3
2Модуль управления кузовом 7
3Подсветка кнопок на руле
4Радио/человеко-машинный интерфейс/дополнительный аудиоразъем на задней панели/дополнительный аудио-видеоразъем на передней панели/тачпад/удаленный медиаплеер/удаленный медиаплеер Bluray
5Телефон OnStar/Universal с громкой связью
6Розетка 1
7Розетка 2
8Модуль управления кузовом 1
9Блок управления кузовом 4
10Блок управления кузовом 8
11Передний HVAC/вентилятор
12Пассажирское место
13Сиденье водителя
14Диагностический разъем
15Подушка безопасности/автоматическое определение наличия пассажиров
16Ствол
17Контроллер ОВКВ
18Предохранитель для предохранителей 4 и 5
19Дисплеи центрального стека/Проекционный дисплей/Переключатель управления на правом рулевом колесе/Дисплей информационно-развлекательной системы для задних сидений (eAssist)/HVAC/Дисплеи центрального стека
20Развлекательный дисплей для пассажиров задних сидений/аудиосистема для пассажиров задних сидений
21Приборный щиток
22Выключатель зажигания с дискретной логикой
23Модуль управления кузовом 3
24Блок управления кузовом 2
25Задний HVAC/вентилятор
26инвертор переменного тока постоянного тока
Реле
R1Магистральное реле
R2—
R3Реле розетки

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2013-2016 гг.)
№Описание
Предохранители
1Модуль управления коробкой передач-аккумулятор
2Аккумулятор модуля управления двигателем
3Муфта компрессора кондиционера
5Модуль управления двигателем/работа/кривошип
6щетка стеклоочистителя
7Радар дальнего действия/ Фронтальная камера
8Катушки зажигания — четные (6-цилиндровый двигатель)/ Катушки зажигания — все (4-цилиндровый двигатель)
9Катушки зажигания – нечетные (6-цилиндровый двигатель)
10Модуль управления двигателем — батарея с переключением
116-цилиндровый двигатель: после каталитического нейтрализатора/датчик O2/отопитель/датчик массового расхода воздуха/датчик FlexFuel/соленоид впуска вторичного воздуха
12Стартер
13Рукоятка модуля управления коробкой передач/питания топливного насоса/модуля управления шасси (eAssist)
14Насос охлаждающей жидкости отопителя салона (eAssist)/форсунка вторичного воздуха/форсунка вторичного воздуха с датчиком давления
15Насос охлаждающей жидкости мотор-генератора (eAssist)
16Запустить/завести для модуля силового инвертора eAssist
17Не используется
18Солнцезащитный модуль/ Система очистки воздуха в автомобиле/ Вентилируемые сиденья
20Рулевое колесо с подогревом (без eAssist)
21Задние электрические стеклоподъемники
22Люк на крыше
23Рулевое управление с переменным усилием (при наличии) или модуль инвертора мощности eAssist
24Передние электрические стеклоподъемники
25Задние сиденья с подогревом
26Насос антиблокировочной тормозной системы
27Электрический стояночный тормоз
28Обогрев заднего стекла
29Сиденье с подогревом/Поясница слева с электроприводом
30Вентилятор охлаждения сиденья с подогревом/правого блока питания (eAssist)
31Полный привод/Электронная подвеска
32Блок управления кузовом 6
33Переднее сиденье с памятью
34Клапаны антиблокировочной тормозной системы
35Усилитель
36Электродвигатели адаптивного переднего освещения (AFL) – аккумулятор
37Правый дальний свет
38Левый дальний свет
41Тормозной вакуумный насос
42Вентилятор охлаждения К2
43Не используется
44Вспомогательный масляный насос коробки передач (eAssist)
45Вентилятор охлаждения К1
46Реле вентилятора охлаждения
47Шестицилиндровый двигатель: подогреватель датчика кислорода перед каталитическим нейтрализатором, соленоид продувки адсорбера. Четырехцилиндровый двигатель: подогреватели датчика кислорода до и после каталитического нейтрализатора, соленоид продувки адсорбера
48Противотуманные фары
49Правая газоразрядная фара высокой интенсивности
51Horn
52Кластерный запуск/запуск
53Запуск/рукоятка для: зеркала заднего вида/камеры заднего вида/датчика качества воздуха/двигателя аэродинамического затвора
54Запустить/завести для: HVAC/Переключатель фар
55Внешнее зеркало заднего вида/Универсальная система дистанционного управления/Переключатели передних окон
56Омыватель ветрового стекла
59Воздушный насос
60Зеркало с подогревом
62Канистра вентиляция
64Модуль адаптивного переднего освещения (AFL) – аккумулятор
65Не используется
66Электромагнитный клапан AIR (eAssist)
67Модуль питания топливного насоса/модуль управления шасси
69Датчик контроля регулируемого напряжения
70Помощь при парковке/Боковая слепая зона
71Пассивный вход/пассивный старт
Реле
1Муфта кондиционера
2Стартер
4Скорость стеклоочистителя
5Стеклоочиститель
6Насос охлаждающей жидкости отопителя салона (eAssist)/форсунка вторичного воздуха/форсунка вторичного воздуха с датчиком давления
7Модуль управления двигателем
9Охлаждающий вентилятор
10Охлаждающий вентилятор
11Вспомогательный масляный насос коробки передач (eAssist)
13Охлаждающий вентилятор
14Фара ближнего света
15Запустить/завести
16Воздушный насос
17Обогрев заднего стекла
