Предохранители и реле Buick LaCrosse (2005-2009)
Схемы относятся к указанным годам и вариантам Buick LaCrosse (2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Расположение предохранителей Buick LaCrosse 2005-2009 гг.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

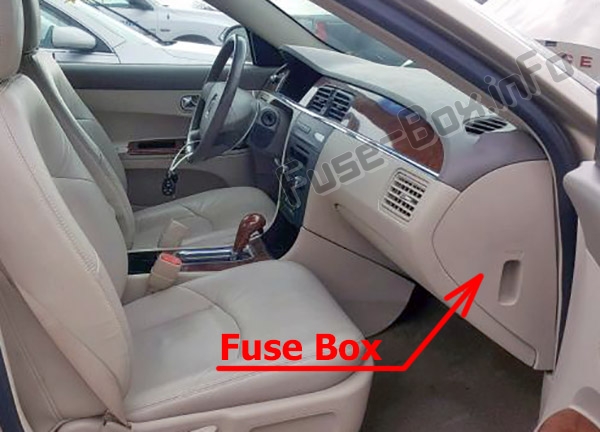

Расположение блока предохранителей
Он расположен с правой стороны панели приборов, за крышкой.

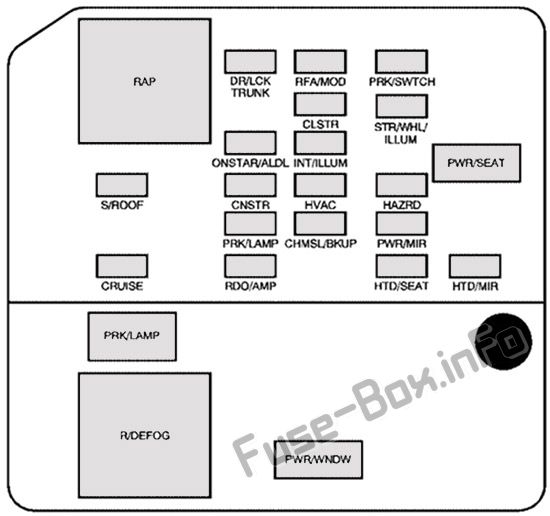

Схема блока предохранителей
| Name | Описание |
|---|---|
| DR/LCK ТРАНК | Дверные замки, багажник |
| RFA/MOD | Удаленный вход без ключа |
| ПАРКОВКА / ПЕРЕКЛЮЧАТЕЛЬ | Замок зажигания |
| КЛСТР | Кластер |
| СИЛ/БХЛ/ ILLUM | Подсветка органов управления на рулевом колесе |
| ONSTAR/ALDL | OnStar®, канал передачи данных |
| INT/ILLUM | Внутренние лампы |
| мощность/сиденье | Сиденье с электроприводом |
| S/КРЫША | Люк на крыше |
| CNSTR | Вентиляция канистры |
| HVAC | Система климат-контроля |
| ОПАСНОСТЬ | Сигнал поворота, опасность |
| ФРК/ЛАМПА | Парковые лампы |
| ЧМСЛ/БКУП | Центральный высокорасположенный стоп-сигнал/фонари заднего хода |
| PWR/МИР | Зеркала с электроприводом |
| КРУИЗ | Круиз-контроль |
| RDO/AMP | Радио, Усилитель |
| ХТД/СИДЕНЬЕ | Сиденья с подогревом |
| HTD/МИР | Зеркала с подогревом |
| PWR/WNDW | Стеклоподъемник |
| Реле | |
| RAP | Сохраненная мощность аксессуаров |
| ФРК/ЛАМПА | Реле парковочных фонарей |
| R/DEFOG | Реле заднего обогревателя |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

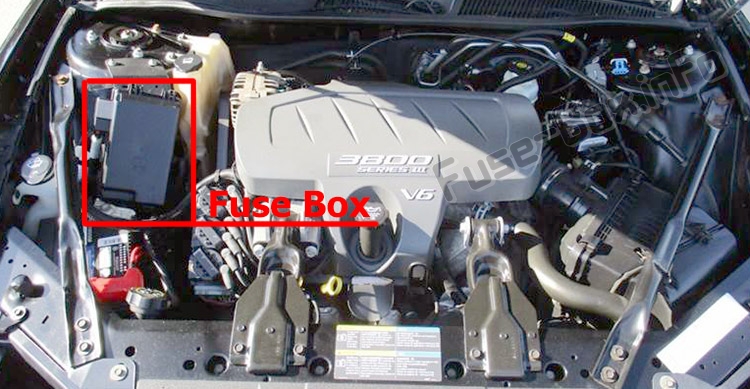

Расположение блока предохранителей

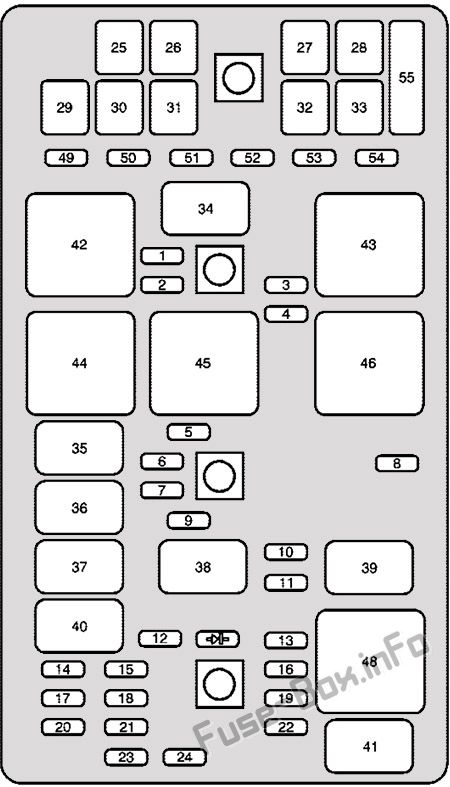

Схема блока предохранителей (двигатели 3,6 л и 3,8 л V6)
| № | Описание |
|---|---|
| Мини-предохранители | |
| 1 | Дальний свет со стороны водителя |
| 2 | Дальний свет со стороны пассажира |
| 3 | Ближний свет со стороны водителя |
| 4 | Ближний свет со стороны пассажира |
| 5 | Стеклоочиститель |
| 6 | Шайба/регулировка напряжения |
| 7 | Противотуманные фары |
| 8 | Модуль управления коробкой передач |
| 9 | Дополнительные надувные удерживающие устройства |
| 10 | Вспомогательная мощность |
| 11 | Horn |
| 12 | эмиссия |
| 13 | Муфта кондиционера |
| 14 | Датчик кислорода |
| 15 | Модуль управления силовым агрегатом |
| 16 | Модуль управления силовым агрегатом, электронное управление дроссельной заслонкой |
| 17 | Электронное управление дроссельной заслонкой |
| 18 | Отображать |
| 19 | Соленоид антиблокировочного тормоза |
| 20 | Топливный инжектор |
| 21 | Соленоид коробки передач |
| 22 | Топливный насос |
| 23 | Антиблокировочная тормозная система |
| 24 | Зажигание |
| Предохранитель J-типа | |
| 25 | Воздушный насос |
| 26 | Основной аккумулятор 1 |
| 27 | Основной аккумулятор 2 |
| 28 | Основной аккумулятор 3 |
| 29 | Вентилятор 1 |
| 30 | Основной аккумулятор 4 |
| 31 | Электродвигатель антиблокировочной тормозной системы |
| 32 | Вентилятор 2 |
| 33 | Стартер |
| Микрореле | |
| 34 | Фара дальнего света |
| 35 | Модуль драйвера фары |
| 36 | Противотуманная фара |
| 37 | Зажигание 1 |
| 38 | Компрессор кондиционера |
| 39 | Horn |
| 40 | Силовой агрегат |
| 41 | Топливный насос |
| Мини-реле | |
| 42 | Вентилятор 1 |
| 43 | Вентилятор 3 |
| 44 | Стеклоочиститель ветрового стекла высокий |
| 45 | Стеклоочиститель |
| 46 | Вентилятор 2 |
| 48 | Крэнк |
| 49-54 | Запасные предохранители |
| 55 | Съемник предохранителей |
| диод | Диод муфты компрессора кондиционера |

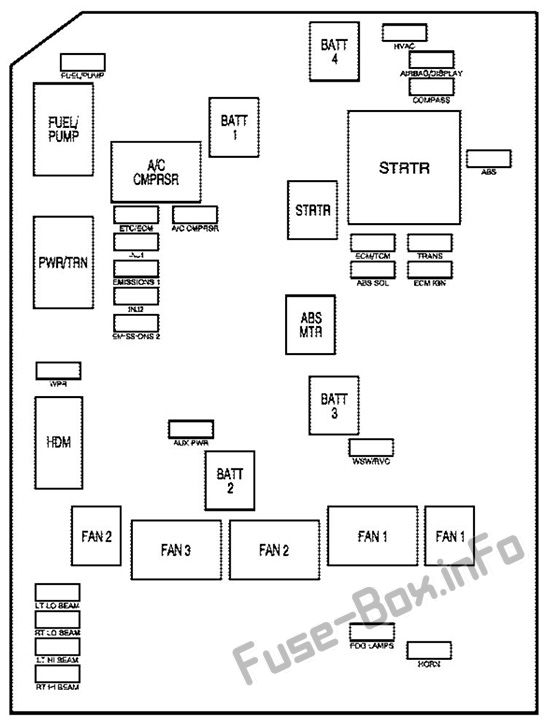

Схема блока предохранителей (двигатель V8 5,3 л)
| Name | Описание |
|---|---|
| HVAC | Система климат-контроля |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ПОДУШКА БЕЗОПАСНОСТИ/ ДИСПЛЕЙ | подушка безопасности, дисплей |
| КОМПАС | Компас |
| ABS | Антиблокировочная тормозная система |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, модуль управления двигателем |
| Кондиционер CMPRSR | Компрессор кондиционера |
| ИНЖ 1 | Форсунки 1 |
| ЭБУ/КПМ | Модуль управления двигателем, модуль управления коробкой передач |
| ТРАНС | Передача инфекции |
| ВЫБРОСЫ1 | Выбросы 1 |
| АБС СОЛ | Соленоид антиблокировочного тормоза |
| ЗАЖИГАНИЕ ЭБУ | Модуль управления двигателем, зажигание |
| ИНЖ 2 | Форсунки 2 |
| ВЫБРОСЫ2 | Выбросы 2 |
| WPR | Дворники |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| ВЮЗ/РВК | Омыватель ветрового стекла, регулируемое напряжение |
| LT LO BEAM | Фара ближнего света со стороны водителя |
| ЛУЧ ВЕРТ. | Фара ближнего света со стороны пассажира |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Противотуманные фары |
| ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны водителя |
| HORN | Horn |
| РТ ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны пассажира |
| БАТ 4 | Батарея 4 |
| БАТ 1 | Батарея 1 |
| STRTR | Стартер |
| АБС ССО | Электродвигатель антиблокировочной тормозной системы |
| БАТ 3 | Батарея 3 |
| БАТАРЕЯ 2 | Батарея 2 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| Реле | |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| Кондиционер CMPRSR | Компрессор кондиционера |
| PWR/ТРН | Силовой агрегат |
| STRTR | Стартер |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР 3 | Охлаждающий вентилятор 3 |
| HDM | Модуль драйвера фары |
