Предохранители и реле Buick Regal (2011-2017)

Схемы относятся к указанным годам и вариантам Buick Regal (2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

Схема предохранителей Buick Regal 2011-2017

Схема предохранителей Buick Regal 2011-2017

Предохранители прикуривателя / розетки в Buick Regal являются предохранители №7 (розетка пульта) и №26 (розетка багажника, 2011-2012) в блоке предохранителей салона, предохранитель №25 (розетки питания) в блоке предохранителей моторного отсека.

Блок предохранителей в салоне

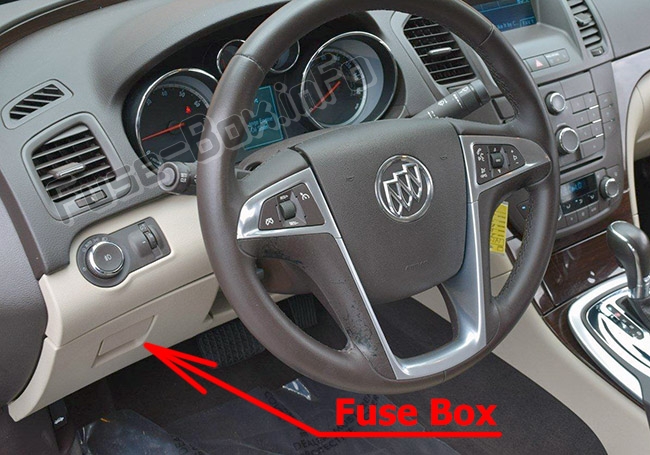

Расположение блока предохранителей

Он находится в приборной панели, за вещевым отсеком слева от рулевого колеса.Расположение блока предохранителей

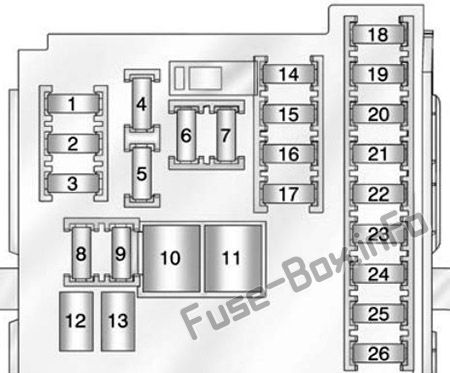

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в салоне
№Описание
12011-2012: Модуль управления подвеской
2013-2017: Модуль управления подвеской/Универсальный механизм открывания гаражных ворот/ESC
22011-2012: Блок управления кузовом 7
2013-2017: Блок управления кузовом 1
3Модуль управления кузовом 5
4Радио
5Радиодисплеи/помощь при парковке/информационно-развлекательная система/модуль управления туннелем
6Розетка на приборной панели
7Розетка питания консоли
8Модуль управления кузовом 3
9Блок управления кузовом 4
10Блок управления кузовом 8
11Передний отопитель Вентиляция Кондиционер/вентилятор
12Правое переднее сиденье с электроприводом
13Левое переднее сиденье с электроприводом
14Разъем диагностического канала
15Воздушная подушка
162011-2012: Выпуск багажника
2013: Запасной
2014-2017: Управление на руле
17Отопление Вентиляция Кондиционер Контроллер
18Сервисный предохранитель/ реле логистики
192013: Запасной
2014-2017: Сиденья с памятью
20Автоматическое определение присутствия
21Приборный щиток
222011-2012: Выключатель зажигания с дискретной логикой
2013–2017: Дискретный логический выключатель зажигания/PEPS (пассивный вход/пассивный запуск)
23Блок управления кузовом 6
24Блок управления кузовом 2
25OnStar
262011-2012: Розетка, Багажник
2013-2017: Запасной

Блок предохранителей в моторном отсеке

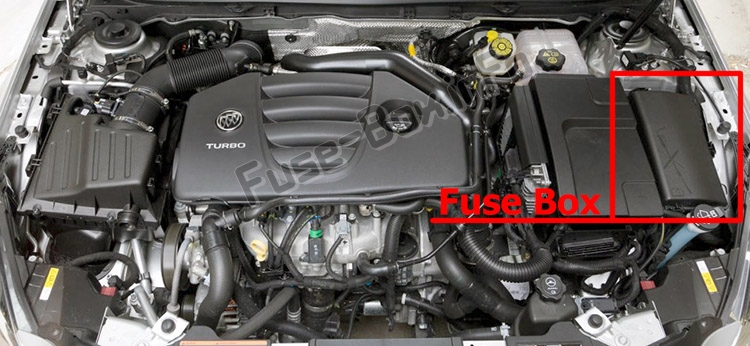

Расположение блока предохранителей

Расположение блока предохранителей

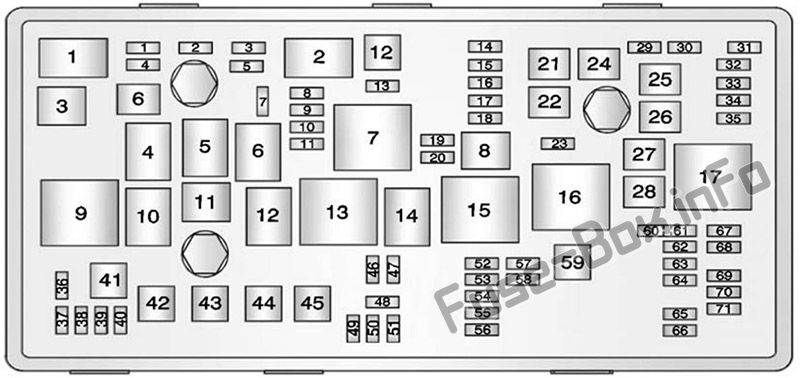

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№Описание
1Модуль управления коробкой передач
2Модуль управления двигателем
32013: Соленоид SAI (двигатель 2,4 л RPO LEA)
4Не используется
5Модуль управления зажиганием/трансмиссией/модуль управления двигателем
6Стеклоочиститель
72011-2012: Не используется
2013–2017: BPIM (только eAssist)
82011-2012: Впрыск топлива, даже система зажигания
2013-2017: Не используется
9Впрыск топлива, система зажигания
10Модуль управления двигателем
11Датчик кислорода
12Стартер
13Модуль управления топливной системой
142011-2012: Подача вторичного воздуха
2013-2017: Выпуск багажника
152011-2012: Не используется
2013-2017: Насос охлаждающей жидкости MGU (только eAssist)
162011-2012: Вакуумный насос
2013-2017: Рулевое колесо с подогревом
172011-2012: Зажигание, подушка безопасности
2013: Подушка безопасности
2014-2017: Не используется
182011-2012л: не используется
2013–2017: BPIM (только eAssist)
19Не используется
20Не используется
21Задние электрические стеклоподъемники
22Клапан антиблокировочной тормозной системы
232013: Рулевое управление с переменным усилием
2014-2017: Обнаружение препятствий
24Передние электрические стеклоподъемники
25Розетки
26Насос антиблокировочной тормозной системы
27Электрический стояночный тормоз
28Обогрев заднего стекла
29Поясничная опора левого сиденья
30Поясничная опора правого сиденья
312011-2012: Не используется
2013-2017: Муфта кондиционера
32Блок управления кузовом 6
33Подогрев передних сидений
34Люк на крыше
35Информационно-развлекательная система
362013: Не используется
2014-2017: Адаптивный круиз
37Правая фара дальнего света
38Левая фара дальнего света
392013: Не используется
2014-2017: Полный привод
40Не используется
41Вакуумный насос
42Вентилятор радиатора
432011-2012: Не используется
2013-2017: Пассивный вход/Пассивный старт
442011-2012: Омыватели фар (при наличии)
2013-2017: Вспомогательный насос коробки передач (только eAssist)
452011-2012: Вентилятор радиатора 2
2013-2017: Вентилятор радиатора
46Клемма 87/Главное реле
47Датчик кислорода
48Противотуманные фары
49Правый ближний свет, газоразрядная фара высокой интенсивности
50Левый ближний свет, газоразрядная фара высокой интенсивности
51Horn
52Индикатор неисправности двигателя
53Внутреннее зеркало заднего вида
542013: Не используется
2014-2017: Камера заднего вида
552011-2012: Электростеклоподъемники
2013-2017: Электростеклоподъемники/Зеркала
56Омыватель ветрового стекла
57Не используется
58Не используется
59Впуск вторичного воздуха (только eAssist и двигатель 2,4 л RPO LEA (2013 г.))
60Зеркала с подогревом
61Не используется
62Соленоид вентиляции канистры
63Не используется
642011-2012: Не используется
2013-2017: Насос отопителя, вентиляции и кондиционера (только eAssist)
65Не используется
662011-2012: Не используется
2013-2017: Обратный клапан SAI (только eAssist)
67Модуль управления топливной системой
68Не используется
69Датчик батареи
702013: Не используется
2014-2017: Правая фара ближнего света/ДХО
71Не используется
Реле
12011-2012: Не используется
2013-2017: Управление кондиционером
2Стартер
32011-2012: Cooling Fan (LHU)
2013: Вентилятор охлаждения
2014-2017: Не используется
4Передний стеклоочиститель (шаг 2)
5Передний стеклоочиститель (шаг 1, интервал)
62011-2012: САИ Клапан
2013: Клапан/обогреватель SAI (eAssist и двигатель 2,4 л RPO LEA), вентиляция и насос кондиционера (только eAssist)
2014-2017: Правая фара ближнего света/ДХО
7Главное реле
82013: Не используется
2014-2017: Насос дополнительного отопителя (только eAssist)
92011-2012: Cooling Fan (LAF/LHU)
2013-2017: Вентилятор охлаждения
102011-2012: Вентилятор охлаждения (LAF)
2013-2017: Вентилятор охлаждения
112011-2012: Не используется
2013-2017: Вспомогательный насос коробки передач (только eAssist)
122011-2012: Cooling Fan (LHU)
2013: Вентилятор охлаждения (двигатель 2,0 л, RPO LHU)
2014-2017: Не используется
132011-2012: Cooling Fan (LAF/LHU)
2013-2017: Вентилятор охлаждения
142013: газоразрядные лампы высокой интенсивности
2014-2017: Ксеноновые фары/Левая фара ближнего света/ДХО
15Зажигание
16Насос вторичного воздуха (только eAssist и двигатель 2,4 л RPO LEA (2013 г.))
17Обогрев стекол/зеркал
