Предохранители и реле Buick Regal (2018-2020…)
Схемы относятся к указанным годам и вариантам Buick Regal (2018-2020…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Схема предохранителей Buick Regal 2018-2020…
Предохранители прикуривателя / розетки в Buick Regal являются предохранители №F37 (Дополнительная розетка/прикуриватель), №43 (Задняя розетка дополнительного питания) и №44 (Передняя дополнительная розетка) в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

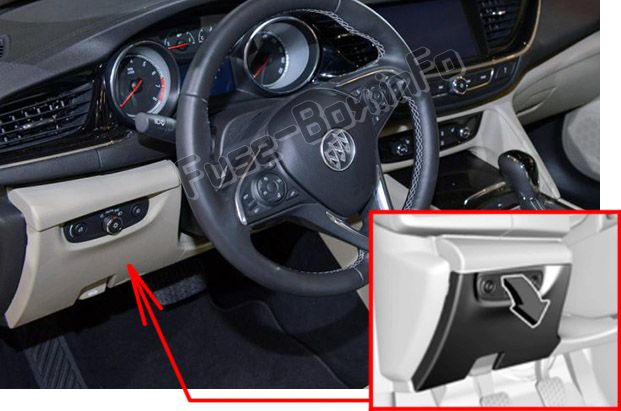

Блок предохранителей в салоне
Он расположен в левой части приборной панели, за крышкой.

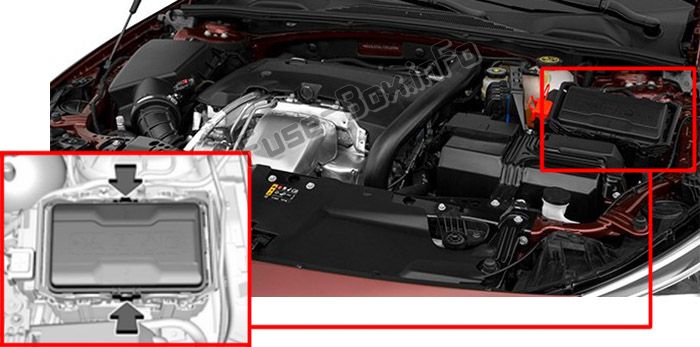

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2018, 2019, 2020

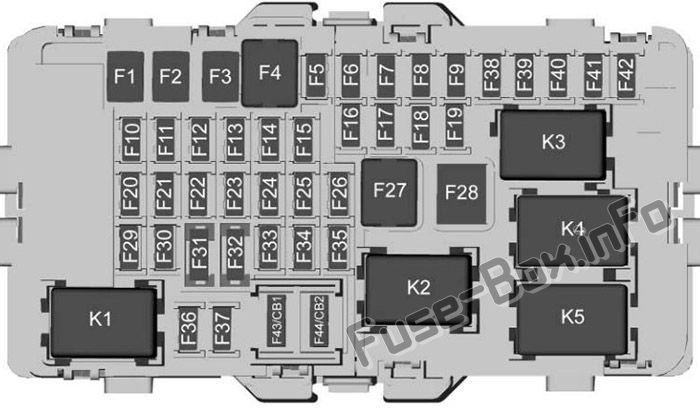

Пассажирский салон
| № | Описание |
|---|---|
| F1 | Левое окно |
| F2 | Правое окно |
| F3 | Не используется |
| F4 | воздуходувка ОВКВ |
| F5 | Батарея 2 |
| F6 | Электрическая рулевая колонка |
| F7 | Не используется |
| F8 | Батарея 3 |
| F9 | Модуль управления двигателем/аккумулятор |
| F10 | Модуль управления кузовом 2 Вкл./Выкл. |
| F11 | Не используется |
| F12 | Не используется |
| F13 | Не используется |
| F14 | Не используется |
| F15 | Модуль управления коробкой передач вкл./выкл. |
| F16 | Усилитель |
| F17 | Не используется |
| F18 | Батарея 7 |
| F19 | Не используется |
| F20 | Батарея 1 |
| F21 | Батарея 4 |
| F22 | Батарея 6 |
| F23 | Электрический замок рулевой колонки |
| F24 | Диагностический модуль датчика подушки безопасности/модуль датчика пассажира |
| F25 | Диагностическая ссылка |
| F26 | Не используется |
| F27 | инвертор переменного тока постоянного тока |
| F28 | Не используется |
| F29 | Модуль управления кузовом 8 |
| F30 | Потолочная консоль |
| F31 | Управление на руле |
| F32 | Не используется |
| F33 | HVAC |
| F34 | Модуль центрального шлюза |
| F35 | Встроенный модуль управления шасси |
| F36 | Зарядное устройство |
| F37 | Дополнительная розетка/прикуриватель |
| F38 | OnStar |
| F39 | Монитор |
| F40 | Обнаружение объекта |
| F41 | Модуль управления кузовом 1 Вкл./Выкл. |
| F42 | Радио |
| F43 | Задняя розетка для аксессуаров |
| F44 | Передняя розетка для принадлежностей |
| Реле | |
| K1 | Не используется |
| K2 | Сохраненная мощность аксессуара |
| K3 | Не используется |
| K4 | Не используется |
| K5 | Логистика |

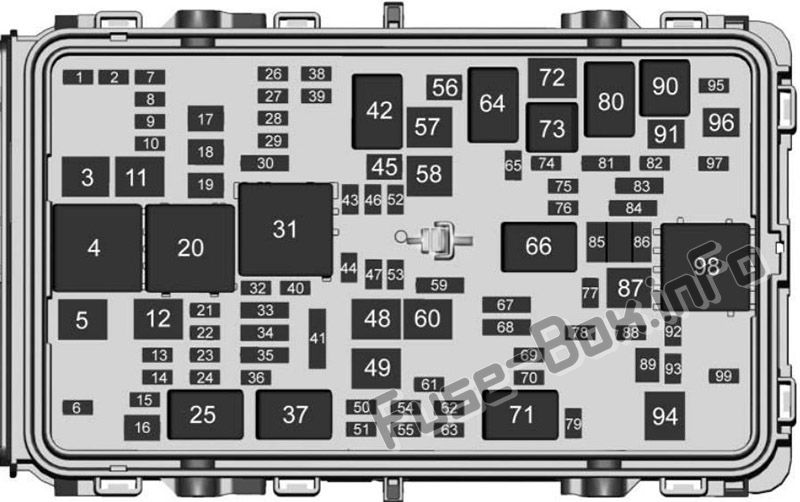

Моторного отсека
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | насос АБС |
| 5 | Не используется |
| 6 | Задняя застежка |
| 7 | Противотуманная фара |
| 8 | Модуль управления памятью |
| 9 | Обогрев лобового стекла |
| 10 | Сиденье поясничное |
| 11 | Преобразователь постоянного тока 1 |
| 12 | Обогрев заднего стекла |
| 13 | Зеркала с подогревом |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Передние дворники |
| 17 | Пассажирское сиденье с электроприводом |
| 18 | Sun shade |
| 19 | Водительское сиденье с электроприводом |
| 21 | Люк на крыше |
| 22 | Задний стеклоочиститель |
| 23 | Автоматическое выравнивание фар |
| 24 | Не используется |
| 26 | Модуль управления коробкой передач/зажигание |
| 27 | Панель приборов/зажигание |
| 28 | Не используется |
| 29 | Камера заднего вида/вентиляция |
| 30 | Индикатор неисправности/электромагнитный клапан переключения передач |
| 32 | Вентиляционное отверстие канистры/модуль обработки видео |
| 33 | Передние сиденья с подогревом |
| 34 | Задние сиденья с подогревом |
| 35 | Управление демпфированием полного привода |
| 36 | Топливный модуль |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Блокировка рулевой колонки |
| 41 | Не используется |
| 43 | Рулевое колесо с подогревом |
| 44 | Регулировка уровня фар |
| 45 | Не используется |
| 46 | Модуль управления двигателем/зажигание |
| 47 | Не используется |
| 48 | Охлаждающий вентилятор/преобразователь постоянного тока в постоянный 2 |
| 49 | RDCM |
| 50 | Не используется |
| 51 | Не используется |
| 52 | Не используется |
| 53 | Не используется |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Стартер |
| 57 | Не используется |
| 58 | Не используется |
| 59 | Левые светодиодные лампы |
| 60 | Охлаждающий вентилятор |
| 61 | Не используется |
| 62 | Не используется |
| 63 | Не используется |
| 65 | ГЭМ с кондиционером |
| 67 | Не используется |
| 68 | Не используется |
| 69 | Правая светодиодная лампа/правая фара дальнего света |
| 70 | Левая фара дальнего света |
| 72 | Шестерня стартера |
| 74 | Не используется |
| 75 | Модуль управления двигателем |
| 76 | Силовой агрегат — без двигателя |
| 77 | Не используется |
| 78 | Horn |
| 79 | Насос омывателя |
| 81 | Модуль управления коробкой передач/модуль управления двигателем |
| 82 | Не используется |
| 83 | Катушки зажигания |
| 84 | Coil |
| 85 | Шунт 60А |
| 86 | Не используется |
| 87 | Подогреватель топлива САИ |
| 88 | Аэрозатвор |
| 89 | Не используется |
| 91 | Не используется |
| 92 | Мотор-генератор TPIM/TPIM |
| 93 | Модуль управления бесключевым доступом |
| 95 | Насос воздушной охлаждающей жидкости для замены воды |
| 96 | Подогреватель топлива |
| 97 | Не используется |
| 99 | Не используется |
| Реле | |
| 4 | Не используется |
| 20 | Обогрев заднего стекла |
| 25 | Управление передним стеклоочистителем |
| 31 | Запустить/завести |
| 37 | Скорость переднего стеклоочистителя |
| 42 | Не используется |
| 64 | Пусковой двигатель |
| 66 | Силовой агрегат |
| 71 | Правый светодиодный дальний свет |
| 73 | Муфта переменного тока |
| 80 | Шестерня стартера |
| 90 | Насос воздушной охлаждающей жидкости для замены воды |
| 94 | Не используется |
| 98 | Подогреватель топлива |
