Предохранители и реле Buick Rendezvous (2002-2007)
Схемы относятся к указанным годам и вариантам Buick Rendezvous (2002-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Расположение предохранителей Buick Rendezvous 2002-2007 гг.
Предохранители прикуривателя (розетка) в Buick Rendezvous Это предохранитель №14 (задняя дополнительная розетка) в блоке предохранителей в салоне, предохранитель №32 (передние розетки/фонари) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

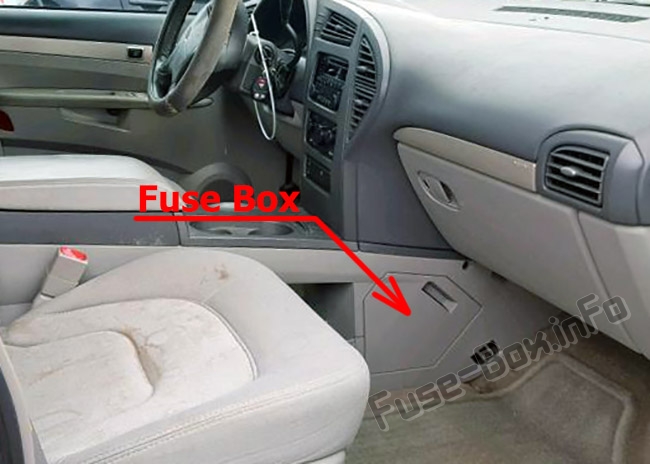

Расположение блока предохранителей
Он расположен со стороны пассажира на центральной консоли возле пола, за крышкой.

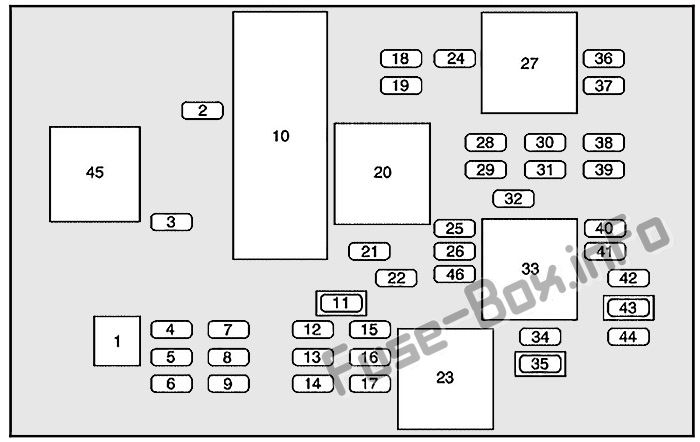

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | 2002-2003: Съемник предохранителей 2004-2007: Пусто |
| 2 | Радиоуправление на руле |
| 3 | Замки с электроприводом |
| 4 | Пустой |
| 5 | Пустой |
| 6 | Пустой |
| 7 | Пустой |
| 8 | Пустой |
| 9 | Пустой |
| 10 | Сигналы поворота и аварийная сигнализация |
| 11 | Сиденья с электроприводом |
| 12 | Компрессор с электронной регулировкой уровня (ELC) |
| 13 | Задняя дверь и задняя дверь |
| 14 | Задняя дополнительная розетка питания |
| 15 | Электронный контроль уровня (ELC), реле компрессора и датчик высоты |
| 16 | Зеркала с подогревом |
| 17 | Зеркала с электроприводом |
| 18 | Модуль зажигания 1 |
| 19 | 2002-2003: Переключатель указателей поворота и переключатель НСБУ 2003-2007: Переключатель указателей поворота |
| 21 | Задний обогреватель |
| 22 | Модуль подушки безопасности |
| 24 | 2002-2003: Соленоид вентиляции адсорбера и переключатель TCC 2004-2007: Переключатель ТСС |
| 25 | Двигатель вентилятора ОВКВ |
| 26 | Режим HVAC и температурные двигатели и проекционный дисплей |
| 28 | Аксессуар Мощность |
| 29 | Стеклоочистители и омыватели лобового стекла |
| 30 | Комбинация приборов, блок управления кузовным оборудованием (BCM), PASS-Key® III |
| 31 | Соленоид ключа зажигания Park Lock |
| 32 | Стеклоочиститель/омыватель заднего стекла |
| 34 | Люк с электроприводом |
| 35 | Электрические стеклоподъемники |
| 36 | Картографические лампы, дополнительные лампы и подсветка приборной панели |
| 37 | Радио |
| 38 | Радиоусилитель UQ3 |
| 39 | Проекционный дисплей |
| 40 | Аварийные мигалки |
| 41 | Комбинация приборов, климат-контроль, индикатор безопасности и режим дистанционного доступа без ключа |
| 42 | PASS-Key® III |
| 44 | Модуль управления кузовным оборудованием (BCM) |
| 46 | Модуль автоматического обнаружения присутствия |
| Реле | |
| 20 | Реле заднего обогревателя |
| 23 | Реле зажигания |
| 27 | Дополнительное реле |
| 33 | Сохраненное вспомогательное силовое реле |
| 43 | Дополнительный диод |
| 45 | 2005-2007: Фонари заднего хода |
Моторного отсека
Моторного отсека

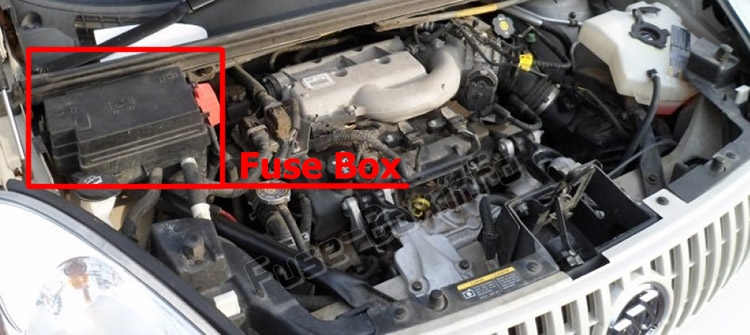

Расположение блока предохранителей

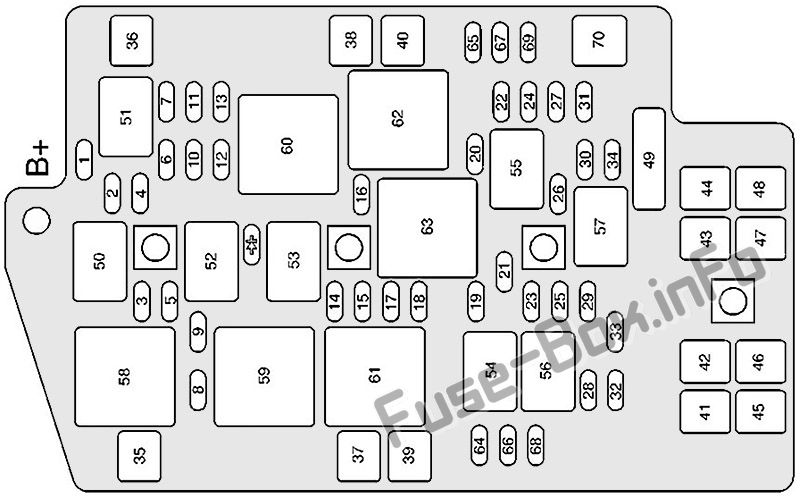

Схема блока предохранителей (двигатель 3,4 л V6)
| № | Описание |
|---|---|
| 1 | Топливный насос |
| 2 | Муфта компрессора кондиционера |
| 3 | Horn |
| 4 | Органы управления двигателем — выбросы и датчики |
| 5 | Модуль управления питанием (PCM) — питание от батареи |
| 6 | Модуль управления антиблокировочной системой тормозов (ABS) |
| 7 | Соленоиды коробки передач |
| 8 | Запасной |
| 9 | Электромагнитные клапаны ABS |
| 10 | Кислородные датчики-Контроль выбросов |
| 11 | Топливные форсунки (четные) |
| 12 | Запасной |
| 13 | Управление двигателем |
| 14 | Дневные ходовые огни (ДХО) |
| 15 | Фара ближнего света со стороны пассажира |
| 16 | Запасной |
| 17 | Фара ближнего света водителя |
| 18 | Фара дальнего света водителя |
| 19 | Выключатель зажигания Питание от батареи |
| 20 | Стояночные огни-передние и задние |
| 21 | Воздушный насос-контроль выбросов |
| 22 | Запасной |
| 23 | Фара дальнего света со стороны пассажира |
| 24 | Вентиляционные соленоиды |
| 25 | Запасной |
| 26 | Передние противотуманные фары |
| 27 | Реле зажигания, нейтральный пусковой переключатель, модуль управления силовым агрегатом (PCM) |
| 28 | Блок управления кузовным оборудованием — питание от аккумуляторной батареи |
| 29 | L-диапазон, удаленный цифровой радиоприемник |
| 30 | Модуль полного привода (AWD) |
| 31 | Круиз-контроль |
| 32 | Передние розетки/фонари, OnStar® |
| 33 | Автоматическая система управления блокировкой переключения передач |
| 34 | Запасной |
| 35 | Предохранитель аккумуляторной батареи соленоида стартера |
| 36 | АБС мотор |
| 37 | Запасной |
| 38 | Запасной |
| 39 | Вентилятор охлаждения двигателя 2 |
| 40 | Вентилятор охлаждения двигателя 1 |
| 41 | Предохранитель основного аккумулятора для удерживаемого вспомогательного силового реле и вспомогательного реле |
| 42 | Предохранитель основного аккумулятора для обогрева сидений, воздушный |
| 43 | Запасной |
| 44 | Запасной |
| 45 | Предохранитель основного аккумулятора для розеток, регулятора уровня, электропривода сидений и зеркал и бортового компьютера |
| 46 | Запасной |
| 47 | Предохранитель основного аккумулятора для вентилятора климат-контроля и реле зажигания 3 |
| 48 | Предохранитель основного аккумулятора для замка зажигания, радио, проекционного дисплея, дистанционного доступа без ключа (RKE), комбинации приборов, кондиционера и бортового компьютера |
| 49 | Запасной (автоматический выключатель) |
| 64-69 | Запасные предохранители |
| 70 | Съемник предохранителей |
| Диод | Диод муфты компрессора кондиционера |
| Реле | |
| 50 | Horn |
| 51 | Топливный насос |
| 52 | Муфта кондиционера |
| 53 | Дневные ходовые огни (ДХО) |
| 54 | Фары ближнего света |
| 55 | Парковочные огни |
| 56 | Фары дальнего света |
| 57 | Противотуманные фары |
| 58 | Реле стартера |
| 59 | Охлаждающий вентилятор |
| 60 | Реле зажигания 1 |
| 61 | Охлаждающий вентилятор |
| 62 | Охлаждающий вентилятор |
| 63 | Воздушный насос |

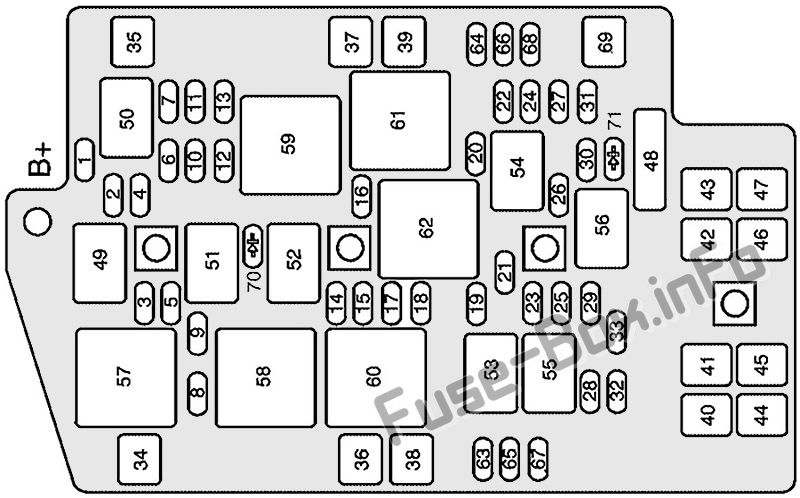

Схема блока предохранителей (двигатель 3,6 л V6)
| № | Описание |
|---|---|
| 1 | Топливный насос |
| 2 | Муфта компрессора кондиционера |
| 3 | Horn |
| 4 | Антиблокировочная тормозная система (АБС) |
| 5 | Модуль управления двигателем (ECM) |
| 6 | Реле силового агрегата |
| 7 | Датчики силового агрегата |
| 8 | Модуль управления коробкой передач (TCM) |
| 9 | Электромагнитные клапаны антиблокировочной тормозной системы (ABS) |
| 10 | Кислородный датчик / датчик массового расхода воздуха |
| 11 | Топливные форсунки (четные) |
| 13 | Топливные форсунки (нечетные) |
| 14 | Дневные ходовые огни (ДХО) |
| 15 | Фара ближнего света со стороны пассажира |
| 16 | Передача инфекции |
| 17 | Фара ближнего света водителя |
| 18 | Фара дальнего света водителя |
| 19 | Выключатель зажигания Питание от батареи |
| 20 | Парковочные огни |
| 21 | Модуль управления двигателем (ECM) |
| 23 | Фара дальнего света со стороны пассажира |
| 24 | Вентиляционные соленоиды |
| 25 | DVD |
| 26 | Передние противотуманные фары |
| 27 | Реле зажигания |
| 28 | Модуль управления кузовным оборудованием (BCM) |
| 29 | S-диапазон |
| 30 | Модуль полного привода (AWD) |
| 31 | Круиз-контроль |
| 32 | Передние розетки/фонари, OnStar® |
| 33 | Автоматическая система управления блокировкой переключения передач |
| 34 | Предохранитель аккумуляторной батареи соленоида стартера |
| 35 | Антиблокировочная тормозная система (ABS) Мотор |
| 38 | Вентилятор охлаждения двигателя 2 |
| 39 | Вентилятор охлаждения двигателя 1 |
| 40 | Предохранитель основного аккумулятора для удерживаемого вспомогательного силового реле и вспомогательного реле |
| 41 | Предохранитель основного аккумулятора для обогрева сидений, кондиционера, обогревателя |
| 44 | Предохранитель основного аккумулятора для розеток, регулятора уровня, сидений с электроприводом, зеркал и боди-компьютера |
| 46 | Предохранитель основного аккумулятора для вентилятора климат-контроля и реле зажигания 3 |
| 47 | Предохранитель основного аккумулятора для замка зажигания, радио, проекционного дисплея (HUD), дистанционного доступа без ключа (RKE), комбинации приборов, кондиционера и бортового компьютера |
| 70 | Диод муфты компрессора кондиционера |
| 71 | Диод для зажигания |
| Реле | |
| 49 | Horn |
| 50 | Топливный насос |
| 51 | Муфта кондиционера |
| 52 | Дневные ходовые огни (ДХО) |
| 53 | Фары ближнего света |
| 54 | Парковочные огни |
| 55 | Фары дальнего света |
| 56 | Противотуманные фары |
| 57 | Реле стартера |
| 58 | Охлаждающий вентилятор S/P |
| 59 | Силовой агрегат |
| 60 | Охлаждающий вентилятор 2 |
| 61 | Охлаждающий вентилятор 1 |
| 62 | Зажигание |
