Предохранители и реле Buick Riviera (1994-1999)
Схемы относятся к указанным годам и вариантам Buick Riviera (1994-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Схема предохранителей Buick Riviera 1994-1999 гг.
Предохранитель прикуривателя (розетки) в Buick Riviera Предохранитель №26 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

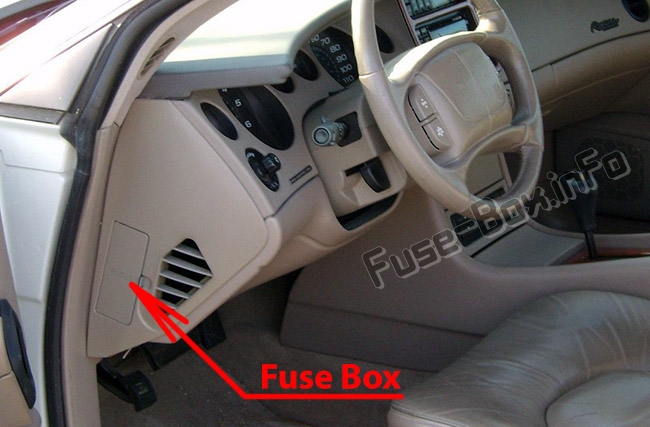

Расположение блока предохранителей
Он расположен за крышкой в торце панели приборов возле двери водителя.

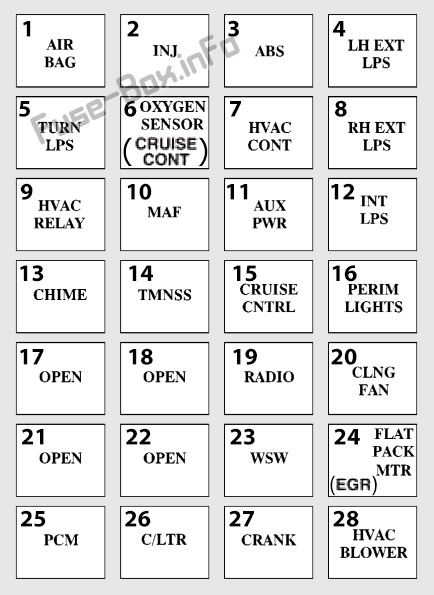

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Воздушная подушка |
| 2 | Форсунки |
| 3 | Антиблокировочная тормозная система |
| 4 | Левые наружные фонари |
| 5 | Лампы указателей поворота |
| 6 | 1994-1995: Круиз-контроль; 1996-1999: Кислородный датчик |
| 7 | Климат-контроль |
| 8 | Правые наружные лампы |
| 9 | Реле ОВКВ |
| 10 | MAF |
| 11 | Вспомогательная мощность |
| 12 | Внутренние лампы |
| 13 | перезвон |
| 14 | 1994–1995 годы: не использовался; 1996-1999: ТМНСС |
| 15 | 1994–1995 годы: не использовался; 1996-1999: Круиз-контроль |
| 16 | 1994–1995 годы: не использовался; 1996–1999: Огни по периметру |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Радио |
| 20 | Охлаждающий вентилятор |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Дворники |
| 24 | 1994–1996 годы: не использовался; 1997–1999: Мотор Flat Pack |
| 25 | PCM |
| 26 | Зажигалка |
| 27 | Крэнк |
| 28 | Вентилятор ОВКВ |
Блоки предохранителей в задней части салона
Блоки предохранителей в задней части салона

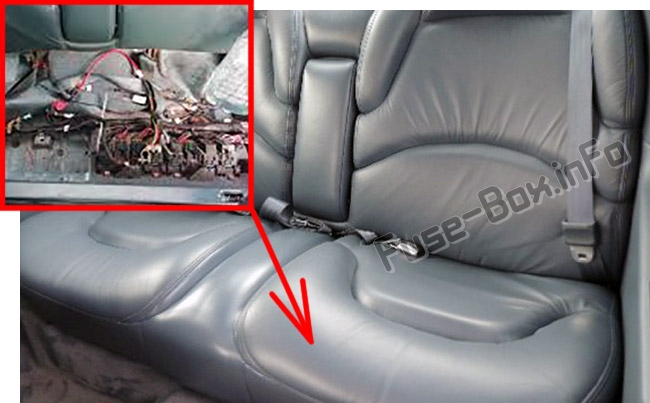

Расположение блока предохранителей
Два блока предохранителей расположены под задним сиденьем.
Чтобы получить доступ к блокам предохранителей, необходимо снять подушку заднего сиденья (потяните вверх переднюю часть подушки, чтобы освободить передние крючки, потяните подушку вверх и наружу по направлению к передней части автомобиля).

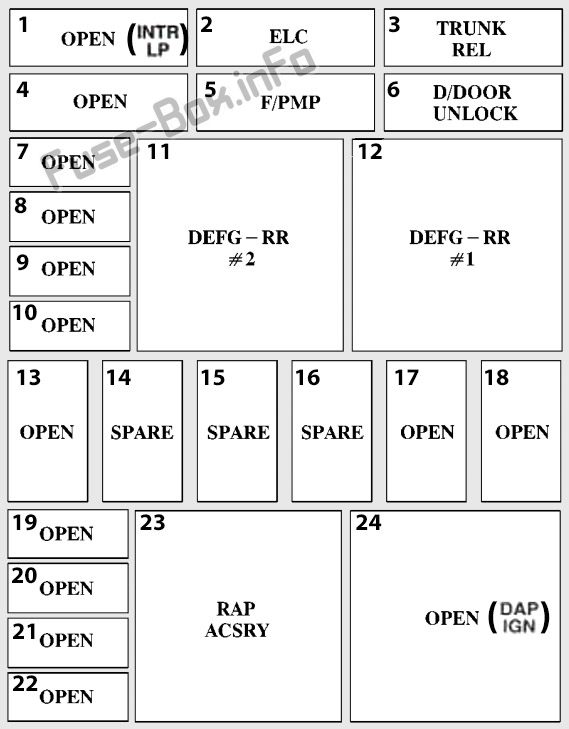

Схема блока предохранителей (левый блок)
| № | Описание |
|---|---|
| 1 | 1994-1995: Реле освещения салона; 1996-1999: Открытый |
| 2 | Электронный контроль уровня |
| 3 | Реле открытия багажника |
| 4 | Open |
| 5 | Реле топливного насоса |
| 6 | Реле разблокировки двери водителя |
| 7-10 | Open |
| 11 | Реле заднего обогревателя (верхняя зона) |
| 12 | Реле заднего обогревателя (нижняя зона) |
| 13 | Open |
| 14-16 | Запасной |
| 17-22 | Open |
| 23 | Прямая мощность аксессуара — аксессуар |
| 24 | 1994–1995: Прямая вспомогательная мощность — зажигание; 1996-1999: Открытый |

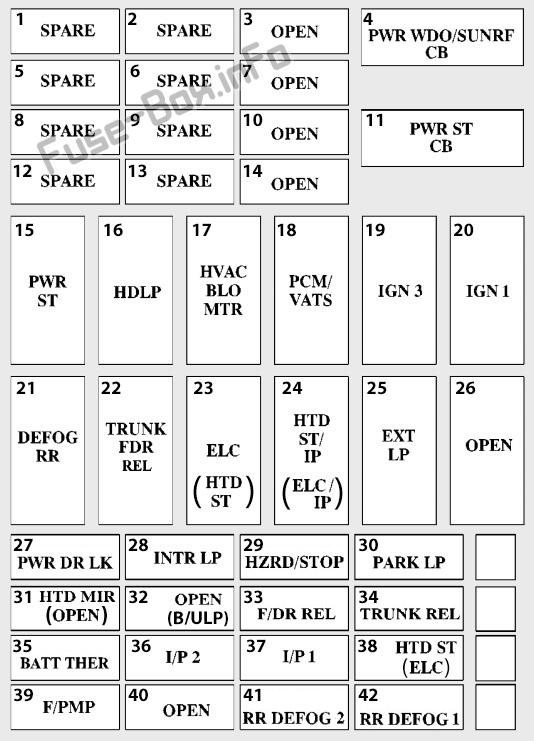

Схема блока предохранителей (правый блок)
| № | Описание |
|---|---|
| 1-2 | Запасной |
| 3 | Open |
| 4 | Автоматический выключатель — электрические стеклоподъемники/люк в крыше |
| 5-6 | Запасной |
| 7 | Open |
| 8-9 | Запасной |
| 10 | Open |
| 11 | Автоматический выключатель — сиденья с электроприводом |
| 12-13 | Запасной |
| 14 | Open |
| 15 | Сиденья с электроприводом |
| 16 | Автоматический выключатель — фары |
| 17 | Двигатель вентилятора ОВКВ |
| 18 | Модуль управления силовым агрегатом/PASS-Key II |
| 19 | Зажигание 3 |
| 20 | Зажигание 1 |
| 21 | Задний обогреватель |
| 22 | Расцепители багажника и топливного люка |
| 23 | 1994-1996: подогрев сидений; 1997–1999: Электронный контроль уровня |
| 24 | 1994-1996: Электронный контроль уровня/приборная панель; 1997–1999: Подогрев сидений/приборной панели |
| 25 | Наружные лампы |
| 26 | Open |
| 27 | Замки с электроприводом |
| 28 | Внутренние лампы |
| 29 | Аварийная сигнализация/стоп-сигналы |
| 30 | Парковочные огни |
| 31 | 1994–1997 годы: не использовался; 1998–1999: Зеркало с подогревом |
| 32 | 1994-1995: Фонари заднего хода; 1996-1999: Открытый |
| 33 | Открытие топливного люка |
| 34 | Освобождение багажника |
| 35 | Термистор батареи |
| 36 | Приборная панель №2 |
| 37 | Панель приборов №1 |
| 38 | 1994-1996: Электронный контроль уровня; 1997–1999: Подогрев сидений |
| 39 | Топливный насос |
| 40 | Open |
| 41 | 1994–1995 годы: не использовался; 1996–1999: RR Defog 2 |
| 42 | 1994–1995 годы: не использовался; 1996–1999: RR Defog 1 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Электрический центр расположен в моторном отсеке.

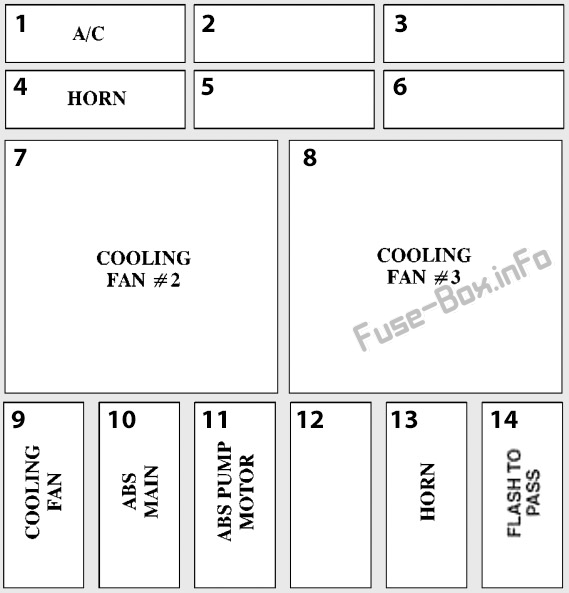

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Компрессор кондиционера |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Horn |
| 5 | Не используется |
| 6 | Не используется |
| 7 | Охлаждающий вентилятор №2 |
| 8 | Охлаждающий вентилятор №3 |
| 9 | Охлаждающий вентилятор |
| 10 | АБС главный |
| 11 | Двигатель насоса АБС |
| 12 | Не используется |
| 13 | Horn |
| 14 | 1994-1996: Вспышка, чтобы пройти; 1997-1999: не используется |
