Предохранители и реле Buick Roadmaster (1994-1996)

Схемы относятся к указанным годам и вариантам Buick Roadmaster (1994-1996). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.

Расположение предохранителей Buick Roadmaster 1994-1996 гг.

Оглавление

Блок предохранителей в моторном отсеке

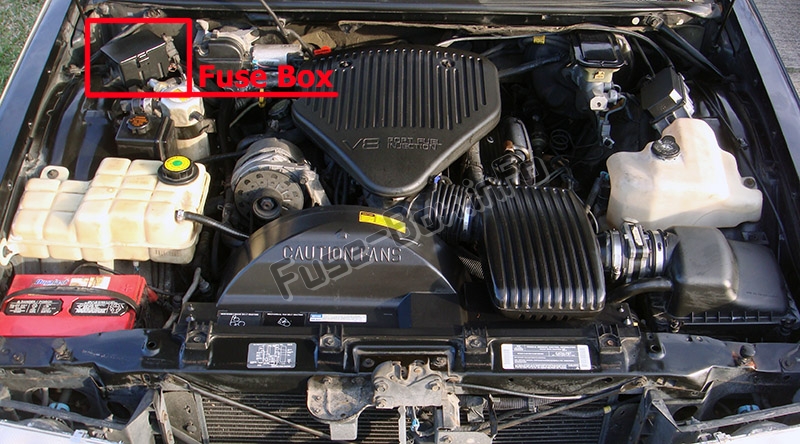

Расположение блока предохранителей

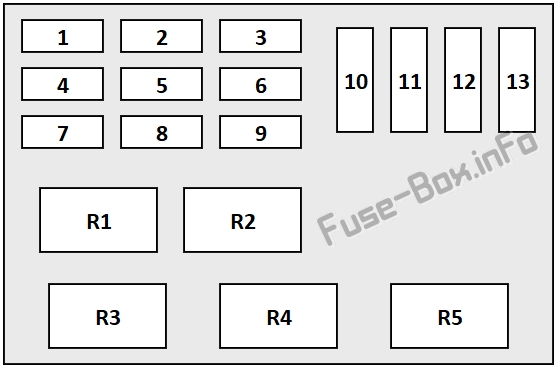

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Описание
1	Воздушный компрессор с автоматическим контролем уровня
2	Реле топливного насоса, переключатель топливного насоса и датчик давления моторного масла (1994-1995), PCM
3	Реле насоса вторичного воздуха, лампа подкапотного пространства
4	Датчик массового расхода воздуха, реле насоса вторичного воздуха, соленоид EGR, соленоид улавливания паров топлива, кислородные датчики, автоматическая коробка передач
5	PCM, катушка зажигания, электронный блок управления тормозом
6	Топливная форсунка Цилиндры один, четыре, шесть, семь
7	Первичный вентилятор охлаждения, реле компрессора кондиционера
8	Генератор, дополнительный вентилятор охлаждения
9	Топливная форсунка Цилиндры два, три, пять, восемь

Реле
R1	Топливный насос
R2	Компрессор кондиционера
R3	Воздушный насос
R4	Первичный вентилятор охлаждения
R5	Дополнительный вентилятор охлаждения

Блок предохранителей на приборной панели

Расположение блока предохранителей

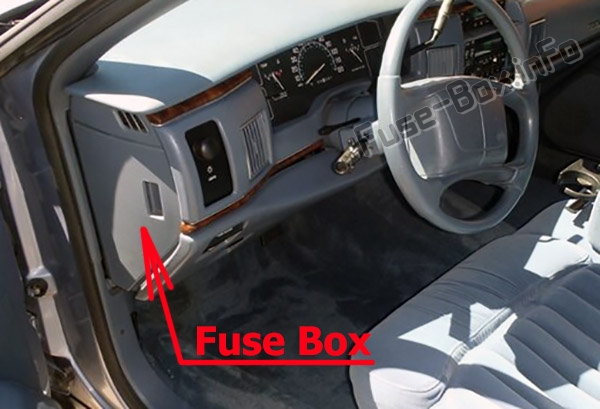

Блок предохранителей расположен с левой стороны панели приборов (для доступа откройте дверцу панели предохранителей). Расположение блока предохранителей

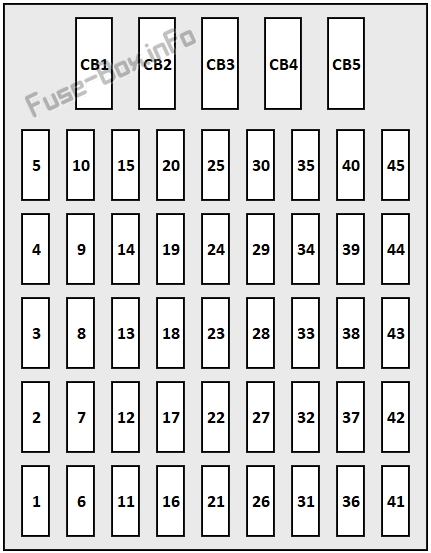

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	Описание
1-5	Не используется
6	1994: Мигающая лампа указателя поворота, переключатель нейтрального положения парковки; 1995-1996: не используется
7	1994: Электронный блок управления тормозом; 1995-1996: не используется
8	Стеклоочиститель заднего стекла
9	Радио
10	Переключатель стеклоочистителя/омывателя ветрового стекла
11	Реле заднего обогревателя, система подушек безопасности (1995-1996), SDM (1994), переключатель открывания крышки заднего отсека (1994), переключатель фар, блок I/P, переключатель заднего обогревателя
12	1994: Датчик управления автоматическим рычагом, замок зажигания; 1995–1996: Мигающая лампа указателя поворота, выключатель фонаря заднего хода/датчика положения трансмиссии (PNP), блокировка переключения передач (BTSI)
13	Внутреннее зеркало заднего вида, предупредительная сигнализация, переключатель разблокировки круиз-контроля (1994–1995), переключатель стоп-сигнала (1996), модуль автоматического управления фарами, модуль управления дневными ходовыми огнями, приемник дистанционного управления дверным замком, датчик автоматического контроля уровня
14	Модуль защиты от кражи
15	Система подушек безопасности
16	Модуль круиз-контроля, переключатель круиз-контроля, переключатель круиз-контроля
17	Управление отопителем и кондиционером, реле вентилятора малой мощности
18	Модуль управления усилителем рулевого управления, управление подогревом сидений (1995-1996 гг.)
19	Не используется
20	Электрический привод, вакуумный электрический соленоид, управление отопителем и кондиционером, комбинация приборов, дневные ходовые огни (1995–1996)
21-23	Не используется
24	Система подушек безопасности / SDM, реле защиты от кражи
25	Не используется
26	1994: Реле мощности радиоантенны; 1995-1996: не используется
27	Датчик автоматического контроля уровня, подсветка заднего отсека, ртутный выключатель
28	Прикуриватель, диагностический разъем (1996 г.)
29	Приемник дистанционного управления дверным замком, переключатель защелки стеклоочистителя задней двери, переключатель открывания заднего стекла, переключатель открывания крышки заднего отсека, реле открывания заднего стекла, реле открывания заднего отсека
30	Радио
31	Переключатель фар, модуль автоматического управления фарами, модуль управления дневными ходовыми огнями
32	Реле звукового сигнала
33	Предупреждающий сигнал, выключатель лампы отсека I/P, лампа отсека I/P, блок I/P, управление обогревателем и кондиционером
34	Модуль защиты от кражи
35	Реле плафонов освещения, выключатели замка передних дверей, плафоны освещения передних дверей, плафоны освещения задних дверей, переключатель наружного зеркала заднего вида с дистанционным управлением, внутреннее зеркало заднего вида, солнцезащитный козырек, зеркала с подсветкой, дверные лампы I/P, плафоны освещения на рейлингах крыши
36	Электродвигатель стеклоочистителя заднего стекла, привод опускания крышки заднего отсека
37	Выключатель стоп-сигнала, аварийная сигнализация Rasher
38	1994: Не используется; 1995-1996: Модуль управления двигателем вентилятора
39	1994: Не используется; 1995-1996: Реле дверного замка с электроприводом
40	1994: Модуль управления двигателем вентилятора; 1995–1996: Подогрев сидений
41	Переключатель указателей поворота, боковые габаритные огни, поворотники/стояночные огни
42	1994: Управление отопителем и кондиционером, переключатель фар, комбинация приборов. Радио. Переключатель освещения фар и приборной панели. Модуль затемнения панельных ламп, внутреннее освещение; 1995–1996: Управление отопителем и кондиционером, переключатель фар, комбинация приборов, радио.
43	Оперные фонари, номерной фонарь, габаритные огни, внутренние задние фонари, внешние задние/поворотные стоп-сигналы, внутренние задние/поворотные стоп-сигналы
44	Подогрев зеркал с электроприводом
45	Не используется

Автоматические выключатели
CB1	1994: Не используется; 1995–1996: Реле антенны с электроприводом, сиденья с электроприводом
CB2	Главный переключатель стеклоподъемников, переключатель блокировки стеклоподъемников, модуль управления стеклоподъемниками
CB3	Реле дверного замка (1994 г.), переключатели сидений с электроприводом водителя и пассажира, левые и правые переключатели наклона спинки, левые и правые поясничные переключатели
CB4	Выключатель обогрева заднего стекла, реле обогрева заднего стекла
CB5	Не используется
