Предохранители и реле Buick Skylark (1992-1998)
Схемы относятся к указанным годам и вариантам Buick Skylark (1992-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Buick.
Схема предохранителей Buick Skylark 1992-1998 гг.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

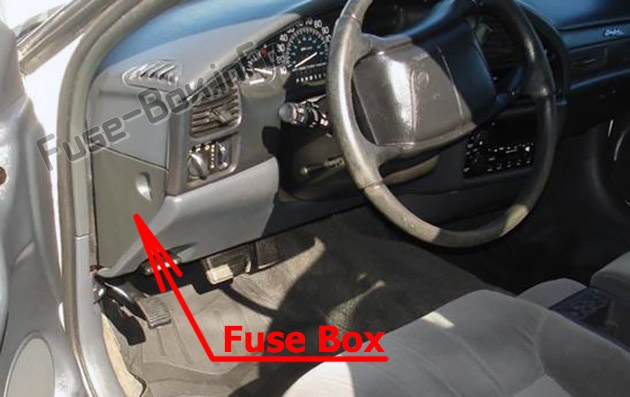

1992-1995 гг. – Панель предохранителей находится под приборной панелью слева от рулевой колонки, рядом с рычагом отключения стояночного тормоза (опустите крышку, чтобы получить доступ к предохранителям).

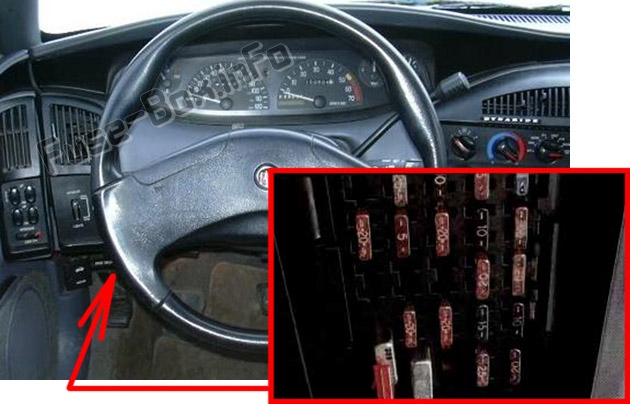

1996-1998 гг. – Он расположен с левой стороны панели приборов (для доступа откройте дверцу панели предохранителей).

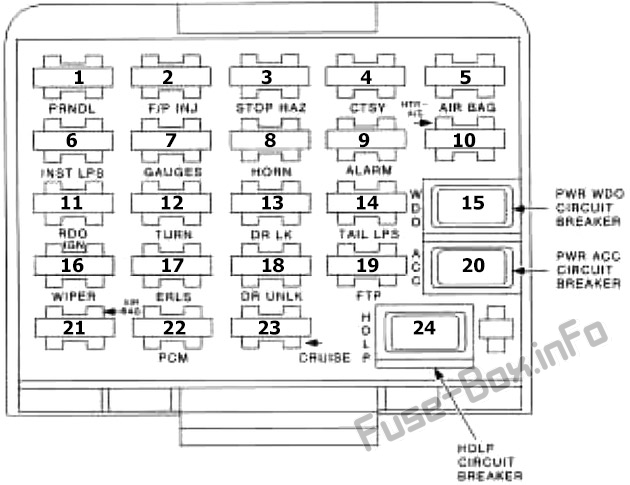

Схема блока предохранителей 1992, 1993, 1994 и 1995 гг.
| № | Name | Описание |
|---|---|---|
| 1 | PRNDL | 1992–1993: резервные лампы, электронный дисплей PRNDL; 1994–1995: Электронный дисплей PRNDL |
| 2 | Ж/П ИНЖ | Топливный насос, форсунки |
| 3 | ОСТАНОВИТЬ ЗДОРОВЬЕ | Стоп-сигналы/аварийные огни |
| 4 | CTSY | 1992-1993: Лампа багажника, выключатели дверных замков, зеркала с электроприводом; 1994–1995: выключатели дверных замков, зеркала с электроприводом, прикуриватель. |
| 5 | RKE или ПОДУШКА БЕЗОПАСНОСТИ | 1992–1993: Удаленный вход без ключа (только автоматическая коробка передач); 1994–1995: Дополнительные надувные удерживающие устройства, ввод кривошипа |
| 6 | ИНСТ ЛПС | Приборная панель, освещение салона с затемнением |
| 7 | ДАТЧИКИ | 1992-1993: Приборы, реле защиты от запотевания заднего стекла, контрольная лампа антиблокировочной системы тормозов, блокировка переключения передач тормозной системы; 1994-1995: Приборы, задний антизапотеватель, сигнальные лампы |
| 8 | HORN | Horn |
| 9 | ТРЕВОГА | 1992-1993: Многофункциональный модуль сигнализации; 1994–1995: Внутреннее освещение, звуковой сигнал, автоматические дверные замки, дистанционный вход без ключа. |
| 10 | ХТР-А/С | Отопитель, Кондиционер, Антиблокировочная система тормозов, Дневные ходовые огни (Канада), Компьютер Контролируемая поездка (1992–1993) |
| 11 | РДО ЗАЖИГАНИЕ или RDO | 1992-1994: Радиомощность, Круиз-контроль; 1995: Радио Сила |
| 12 | TURN | Поворотники |
| 13 | ДР ЛК | Автоматический дверной замок |
| 14 | ХВОСТ ЛПС | Задние фонари, габаритные огни, номерные фонари |
| 15 | WDO | Электрические стеклоподъемники, люк (автоматический выключатель) |
| 16 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители/омыватели ветрового стекла |
| 17 | ERLS | 1992-1993: Управление двигателем; 1994–1995: органы управления двигателем, фонари заднего хода. |
| 18 | ДР ФОООН | 1994–1995: Автоматическая разблокировка дверей (удалить, чтобы отключить) |
| 19 | FTP | Flash-to-Pass (только для США) |
| 20 | ACC | 1992-1993: Обогрев заднего стекла, дверные замки с электроприводом, сиденья с электроприводом, антенна с электроприводом (автоматический выключатель); 1994–1995: Обогрев заднего стекла, сиденья с электроприводом, люк с электроприводом (автоматический выключатель) |
| 21 | ВОЗДУШНАЯ ПОДУШКА | 1994–1995: Дополнительные надувные удерживающие устройства |
| 22 | Зажигание ECM или PCM | 1992-1994: ЭБУ, система зажигания; 1995: Модуль управления силовым агрегатом, система зажигания |
| 23 | КРУИЗ | 1995: Круиз-контроль |
| 24 | HDLP | Фары (автоматический выключатель) |

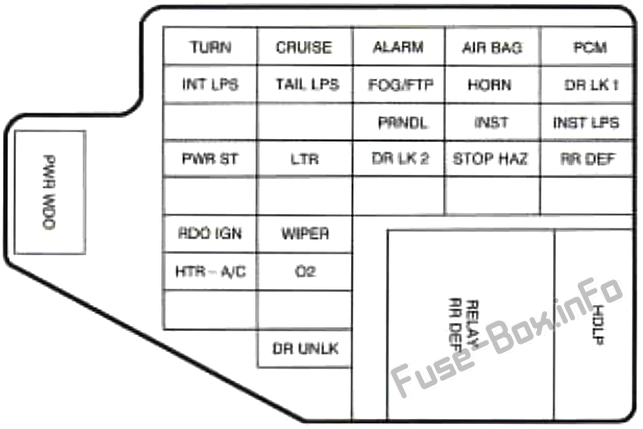

Схема блока предохранителей 1996, 1997 и 1998 гг.
| Name | Описание |
|---|---|
| PWR WDO | Стеклоподъемник (автоматический выключатель) |
| TURN | Сигнальные лампы Тум |
| INT ЛПС | Модуль сигнализации (подсветка входа, предупреждающие звуковые сигналы, потолочные фонари, лампы для карт / чтения, лампа перчаточного ящика, лампа багажника, радио, зеркала с электроприводом), антиблокировочная система тормозов, дистанционный вход без ключа (1996 г.) |
| PWR ST | Сиденье с электроприводом |
| РДО ЗАЖИГАНИЕ | Радио |
| ХТР-А/С | Вентилятор отопителя/кондиционера, дневные ходовые огни и автоматическое управление освещением (при наличии) |
| КРУИЗ | Круиз-контроль |
| ХВОСТ ЛПС | Габаритные огни, Задние фонари, Боковые габаритные огни, Лампы номерного знака, Подсветка приборной панели, Подкапотная лампа, Предупреждающая сигнализация фар |
| LTR | Прикуриватель, дополнительная розетка |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители/омыватели ветрового стекла |
| O2 | Датчики кислорода с подогревом |
| ДР ФОООН | Автоматическая разблокировка дверей |
| ТРЕВОГА | Автоматическая коробка передач, автоматическая разблокировка дверей, модуль сигнализации (подсветка входа, предупреждающие звуковые сигналы), контроль тяги, обогреватель заднего стекла, дистанционный вход без ключа |
| ВОГ/ФТП | Вспышка для прохождения |
| PRNDL | Комбинация приборов, компьютер трансмиссии, соленоид парковочной блокировки, электронный PRNDL |
| ДР ЛК2 | Дверные замки |
| ВОЗДУШНАЯ ПОДУШКА | Подушка безопасности-сила |
| HORN | Звуковой сигнал, мощность сервисного инструмента |
| INST | Приборный щиток |
| ОСТАНОВИТЬ ЗДОРОВЬЕ | Стоп-сигналы, аварийная сигнализация, антиблокировочная система тормозов |
| PCM | Модуль управления силовым агрегатом |
| ДР ЛК 1 | 1996: Дверные замки; 1997–1998: дверные замки, дистанционный вход без ключа |
| ИНСТ ЛПС | Подсветка приборной панели |
| RR DEF | Обогрев заднего стекла |
| HDLP | Фары, дневные ходовые огни (при наличии) (автоматический выключатель) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

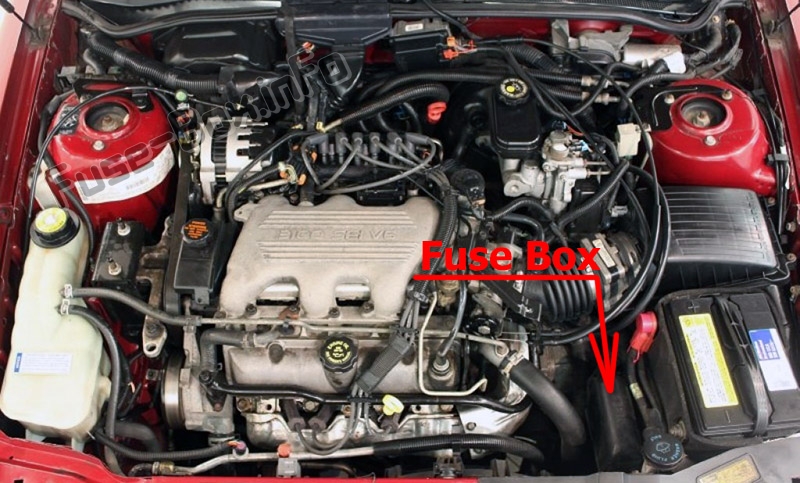

1996-1998 гг. – находится со стороны водителя в моторном отсеке, рядом с аккумулятором.

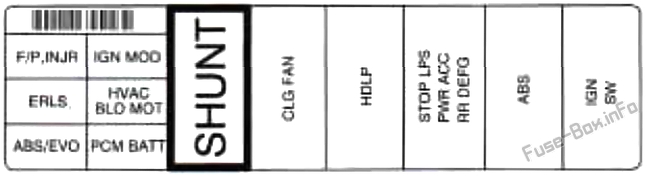

Схема блока предохранителей 1996, 1997 и 1998 гг.
| Name | Описание |
|---|---|
| Ж/П ИНЖ | Топливный насос, топливные форсунки |
| ERLS | Лампы заднего хода, клапан продувки адсорбера, рециркуляция отработавших газов, автоматическая коробка передач, блокировка переключения передач и коробки передач, антиблокировочная система тормозов, компрессор кондиционера, соленоид парковочной блокировки |
| АБС/ЭВО | Соленоиды антиблокировочной системы тормозов |
| МОД ЗАЖИГАНИЯ | Система зажигания |
| БЛОКИРОВКА ОВКВ | Обогреватель/кондиционер воздуха — мощный вентилятор, генератор — датчик напряжения |
| ПКМ БАТТ | Компьютер силового агрегата |
| КЛГ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| HDLP | Цепи освещения |
| СТОП LPS PWR ACC RR DEFG | Электропринадлежности, схемы стоп-сигналов, обогреватель заднего стекла |
| ABS | Антиблокировочная система тормозов |
| ПО IGN | Цепи зажигания |
