Схемы относятся к указанным годам и вариантам Предохранители и реле byd atto 3 2022 2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Byd.
В этой статье вы найдете схемы блоков предохранителей BYD Atto 3 2022 и 2023, получите информацию о расположении блоков предохранителей внутри автомобиля и узнайте, какое назначение имеет каждый предохранитель (раскладка предохранителей).
Распределение предохранителей BYD Atto 3
Оглавление
Блок предохранителей приборной панели
Расположение блока предохранителей
Предохранители панели приборов расположены под водительской стороной панели. Для ремонта снимите блок под панелью приборов.

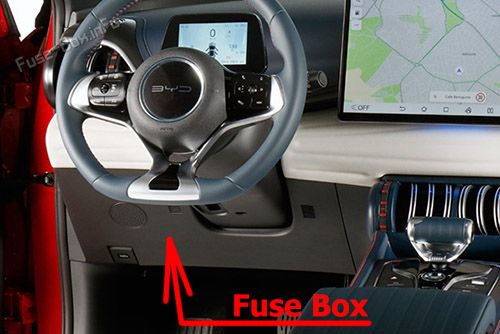

Автомобили с левым рулем

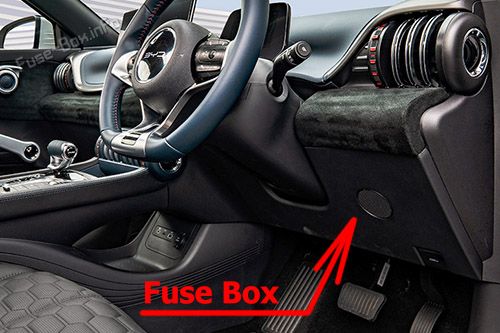

Автомобили с правым рулем

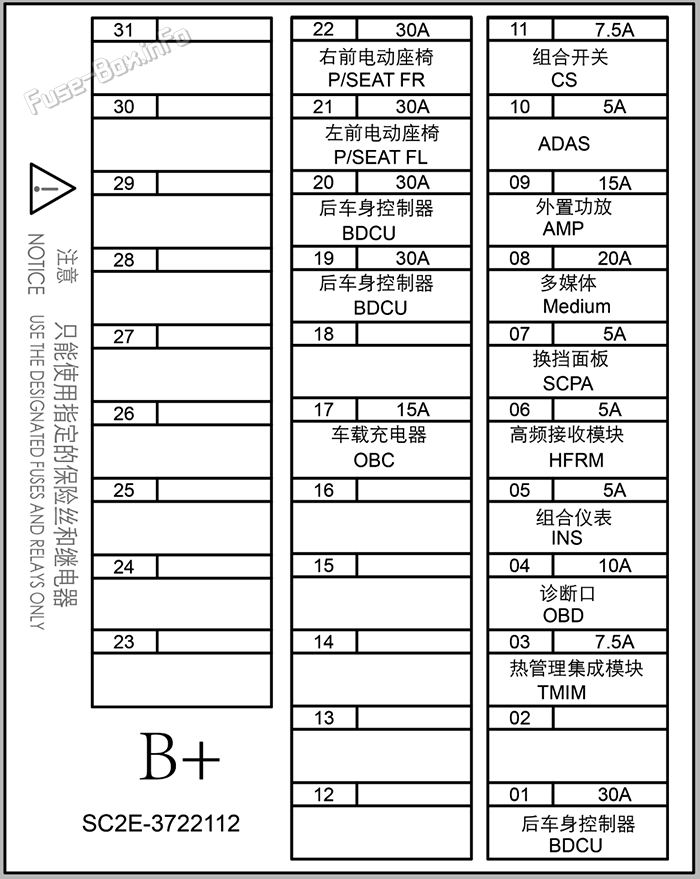

Схема блока предохранителей
| № | А | Защищаемый компонент или цепь |
|---|---|---|
| 01 | 30A | Rear body control module |
| 02 | - | - |
| 03 | 7.5A | Integrated thermal management module |
| 04 | 10A | Diagnosis port |
| 05 | 5A | Instrument cluster |
| 06 | 5A | High-frequency receiving module |
| 07 | 5A | Gearshift panel |
| 08 | 20A | Infotainment system |
| 09 | 15A | External amplifier |
| 10 | 5A | ADAS |
| 11 | 7.5A | Combination switch |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | 15A | On-board charger |
| 18 | - | - |
| 19 | 30A | Rear body control module |
| 20 | 30A | Rear body control module |
| 21 | 30A | Left front power seat |
| 22 | 30A | Right front power seat |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
Блок предохранителей в подкапотном отсеке
Расположение блока предохранителей

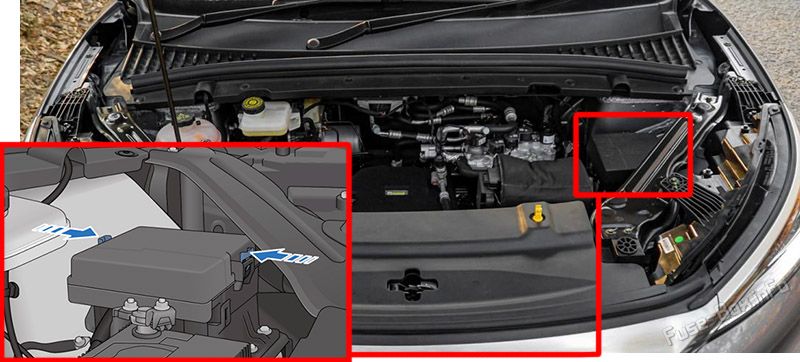

Блок предохранителей под капотом расположен на задне-левой стороне моторного отсека. Чтобы открыть его, сначала снимите обшивку и нажмите защёлку.

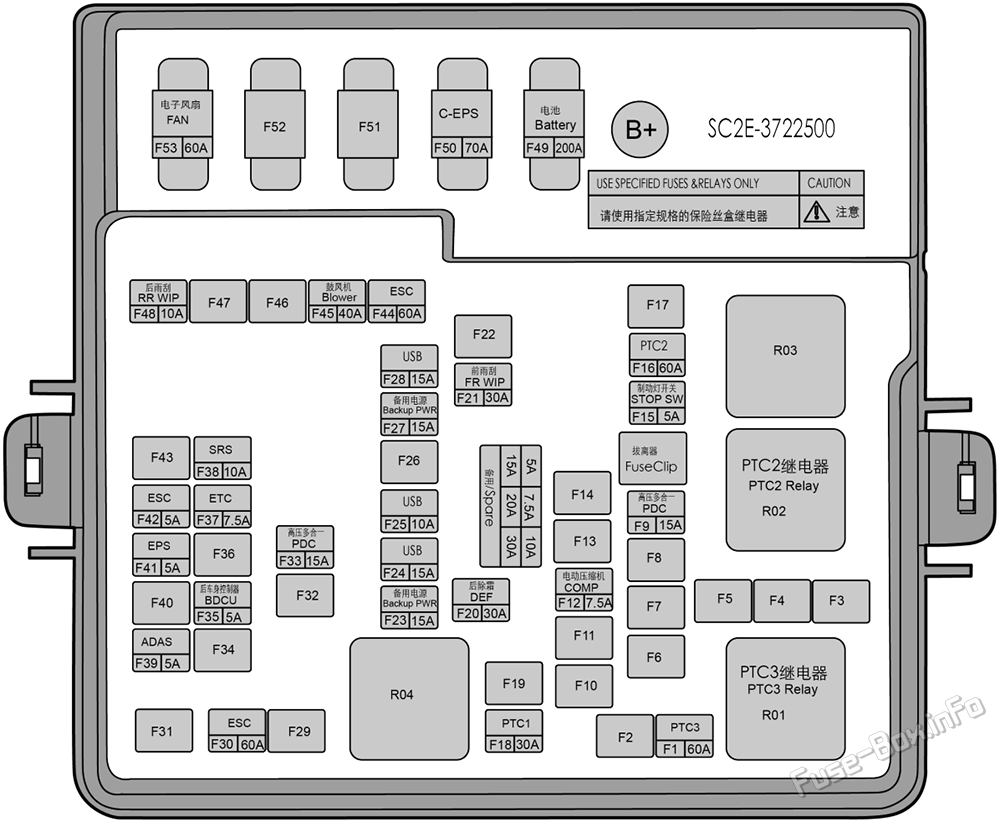

Схема блока предохранителей
| № | Амперы | Защищаемый компонент или цепь |
|---|---|---|
| F1 | 60A | PTC3 |
| F2 | - | - |
| F3 | - | - |
| F4 | - | - |
| F5 | - | - |
| F6 | - | - |
| F7 | - | - |
| F8 | - | - |
| F9 | 15A | Контроллер HV all-in-one |
| F10 | - | - |
| F11 | - | - |
| F12 | 7.5A | Электрический компрессор |
| F13 | - | - |
| F14 | - | - |
| F15 | 5A | Выключатель стоп-сигнала |
| F16 | 60A | PTC2 |
| F17 | - | - |
| F18 | 30A | PTC1 |
| F19 | - | - |
| F20 | 30A | Обогрев заднего стекла |
| F21 | 30A | Передний стеклоочиститель |
| F22 | - | - |
| F23 | 15A | Дополнительное питание |
| F24 | 15A | USB |
| F25 | 10A | USB |
| F26 | - | - |
| F27 | 15A | Дополнительное питание |
| F28 | 15A | USB |
| F29 | - | - |
| F30 | 60A | ESC |
| F31 | - | - |
| F32 | - | - |
| F33 | 15A | Контроллер HV all-in-one |
| F34 | - | - |
| F35 | 5A | Задний модуль управления кузовом |
| F36 | - | - |
| F37 | 7.5A | ETC |
| F38 | 10A | SRS |
| F39 | 5A | ADAS |
| F40 | - | - |
| F41 | 5A | EPS |
| F42 | 5A | ESC |
| F43 | - | - |
| F44 | 60A | ESC |
| F45 | 40A | Вентилятор печки |
| F46 | - | - |
| F47 | - | - |
| F48 | 10A | Задний стеклоочиститель |
| F49 | 200A | Акумулятор |
| F50 | 70A | C-EPS |
| F51 | - | - |
| F52 | - | - |
| F53 | 60A | Электровентилятор |
