Предохранители и реле Предохранители и реле byd dolphin 2021 2023

Схемы относятся к указанным годам и вариантам Предохранители и реле byd dolphin 2021 2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Byd.



В этой статье вы найдете блок предохранителей диаграммы BYD Dolphin 2021, 2022 и 2023, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя).

Схема предохранителей BYD Dolphin

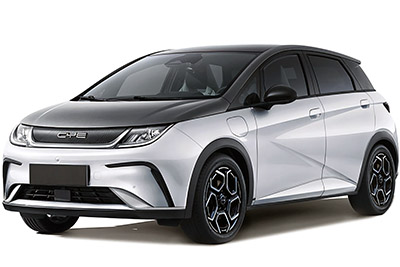

BYD Dolphin (2021-2023)

Блок предохранителей приборной панели

Расположение блока предохранителей

Приборная панель блок предохранителей расположен под стороной приборной панели. Разберите нижнюю часть панели, чтобы проверить предохранитель.

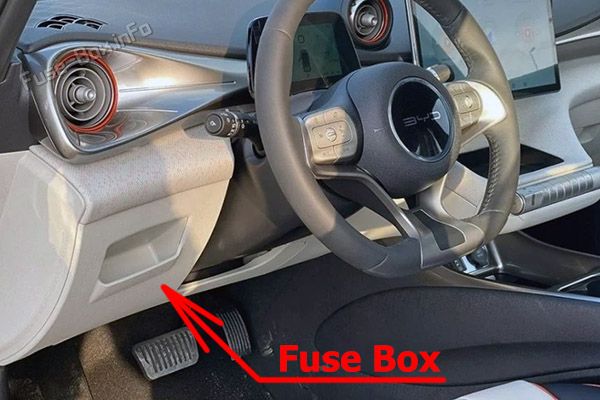

Транспортные средства с левосторонним управлениемLocation of the fuses in the passenger compartment (LHD): BYD Dolphin (2021, 2022, 2023)

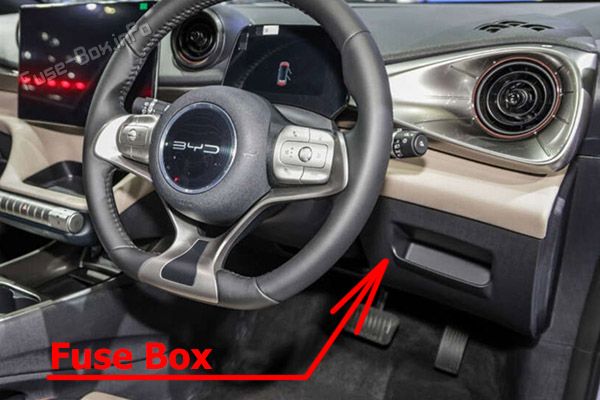

Транспортные средства с правосторонним управлениемLocation of the fuses in the passenger compartment (RHD): BYD Dolphin (2021, 2022, 2023)

Схема блока предохранителей

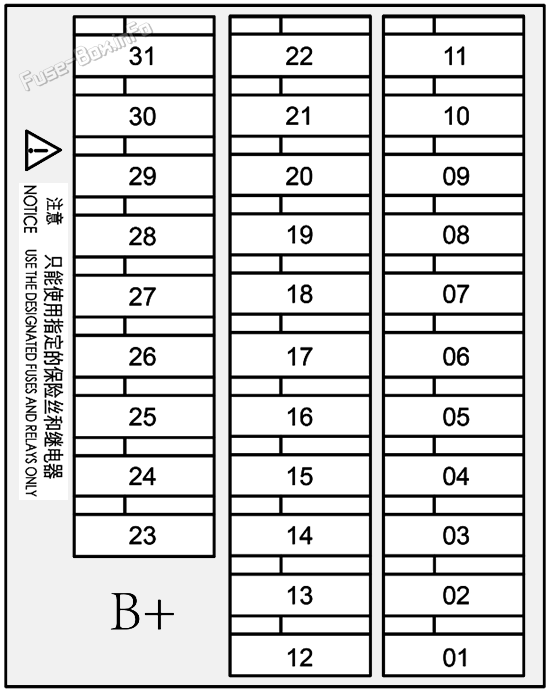

Instrument panel fuse box diagram: BYD Dolphin (2021, 2022, 2023)

Определение предохранителей в приборной панели
№АмпыЗащитный компонент или цепь
0130AУниверсальный контроллер
0230AЭнергоснабжение на буксирующем устройстве
035AВыключатель тормозного света
0410AПорт диагностирования
055AТематический блок документов
0610AАлкоголь блокируется
075AПанель переключения передач
0820AИнформационно-развлекательная система
0915AВнешний усилитель
1010AADAS
117.5AКомбинированный переключатель
1230AМодуль управления задней частью кузова
1330AМодуль управления задней частью кузова
1410ACCS
1520AЛевое переднее окно
1620AПравое переднее окно
1720AЛевое заднее окно
1820AПравое заднее окно
195AЭлектронная почта
207.5AБеспроводное зарядное устройство
2130AЛевое переднее сиденье с мощностью
2230AПравое переднее сиденье с мощностью
23--
24--
25--
26--
27--
28--
29--
30--
31--
#tablepress-6519 from cache

Блок предохранителей подкапотного отсека

Расположение блока предохранителей

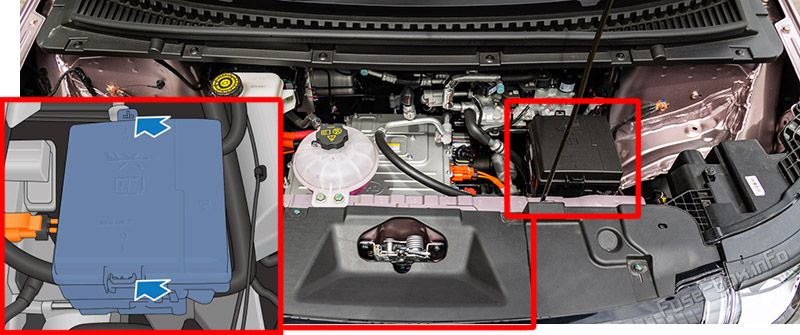

предохранители под капотом расположены в левой задней части моторного отделения. Чтобы открыть, сначала снять обрезку и нажать защелку.Location of the fuses in the engine compartment: BYD Dolphin (2021, 2022, 2023)

Схема блока предохранителей

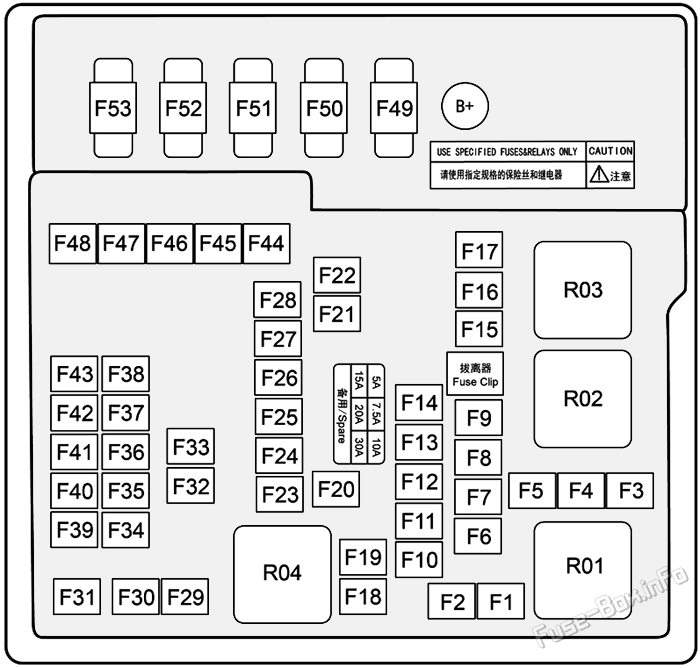

Under-hood fuse box diagram: BYD Dolphin (2021, 2022, 2023)

6.7.5 Определение расположения предохранителей в переднем отсеке
№АмпыЗащитный компонент или цепь
F160APTC3
F2--
F3--
F4--
F5--
F6--
F7--
F8--
F915AHV контроллер
F1015AФара с левой стороны
F1115AПравый комбинированный огонь
F127.5AКомпрессор
F1310AРегулируемый электроэнергией водяной насос для охлаждения
F1410AРегулятор
F157.5AМодуль комплексного регулирования тепловой энергии
F1660APTC2
F17--
F1830APTC1
F19--
F207.5AПраводневный ходовой огонь
F2130AПередний стеклоочиститель
F2230AЗадний дефростер
F2315AВспомогательные мощности
F2415AUSB
F2510AUSB
F26--
F2715AВспомогательные мощности
F2815AUSB
F29--
F3060AESC
F3120AЭнергоснабжение на буксирующем устройстве
F32--
F3315AHV контроллер
F3415AОтопительный прибор для рулевого колеса
F355AМодуль управления задней частью кузова
F365AТематический блок документов
F377.5AETC
F3810ASRS
F395AADAS
F40--
F415AEPS
F425AESC
F43--
F4460AESC
F4540AВытяжка
F46--
F47--
F4810AЗадний стеклоочиститель
F49200AАккумуляторная батарея
F5070ACEPS
F51--
F5260AЭлектроэнергетика
F53--
#tablepress-6520 from cache
