Предохранители и реле Предохранители и реле byd han ev 2022 2023

Схемы относятся к указанным годам и вариантам Предохранители и реле byd han ev 2022 2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Byd.



В этой статье вы найдете блок предохранителей диаграммы BYD Han EV 2022 и 2023, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя).

Схема предохранителей BYD Han EV

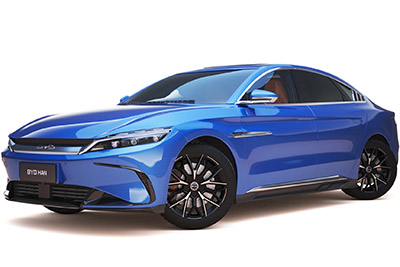

BYD Han EV (2022-2023)

Группа по инструментам блок предохранителей

Расположение блока предохранителей

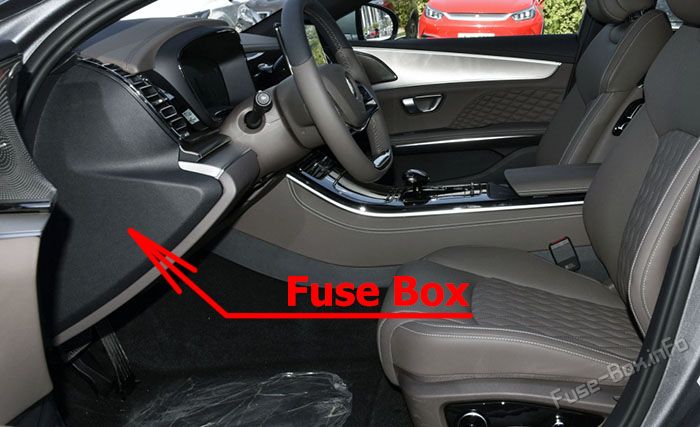

Приборная панель PDB расположена со стороны водителя. Для доступа к предохранителям приборной панели удалять нижнюю панель приборной панели и затем левую панель приборной панели.Location of the fuses in the passenger compartment: BYD Han EV (2022, 2023)

Схема блока предохранителей

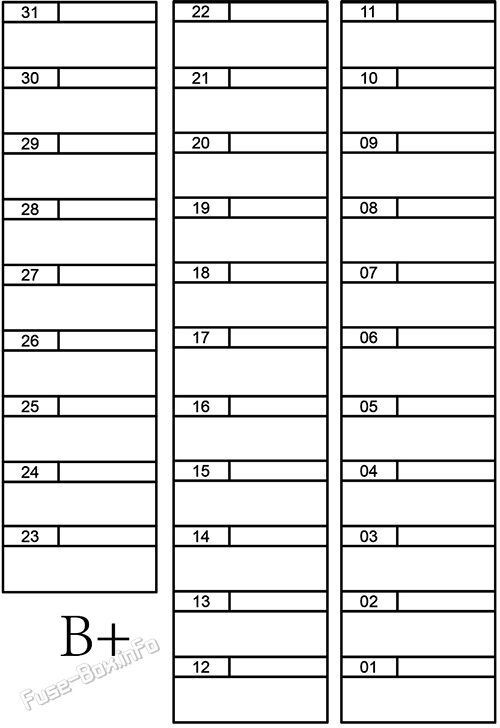

Instrument panel fuse box diagram: BYD Han EV (2022, 2023)

Определение предохранителей в приборной панели
№АмпыЗащитный компонент или цепь
0130AРегулятор заднего кузова
02--
03--
0420AЛевое переднее окно
0520AПравое переднее окно
06--
075AПанель переключения передач
0820AИнформационно-развлекательная система
09--
107.5AСветовой щит
117.5AКомбинированный переключатель
12--
13--
147.5AБеспроводное зарядное устройство
1510AДиагностический порт
165AТематический блок документов
177.5AУмный доступ
185AРегулятор транспортного средства
195AHUD
20--
2130AЛевое переднее электромобильное сиденье
2230AПереднее переднее электрическое сиденье
23--
24--
25--
26--
27--
28--
29--
30--
#tablepress-6521 from cache

Недоуровневое соотнесение блок предохранителей

Расположение блока предохранителей

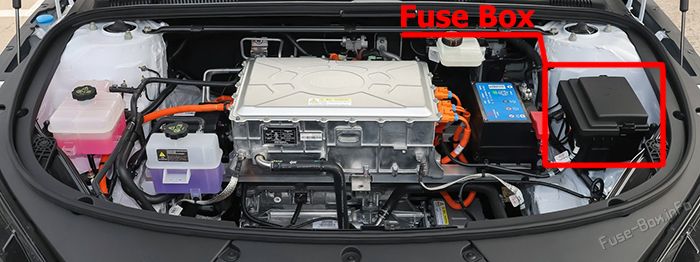

Подкожный PDB расположена с левой стороны под капотом. Чтобы открыть его, открыть капот и его обложку, найти PDB и нажмите защелку на верхнем обложке.Location of the fuses in the engine compartment: BYD Han EV (2022, 2023)

Схема блока предохранителей

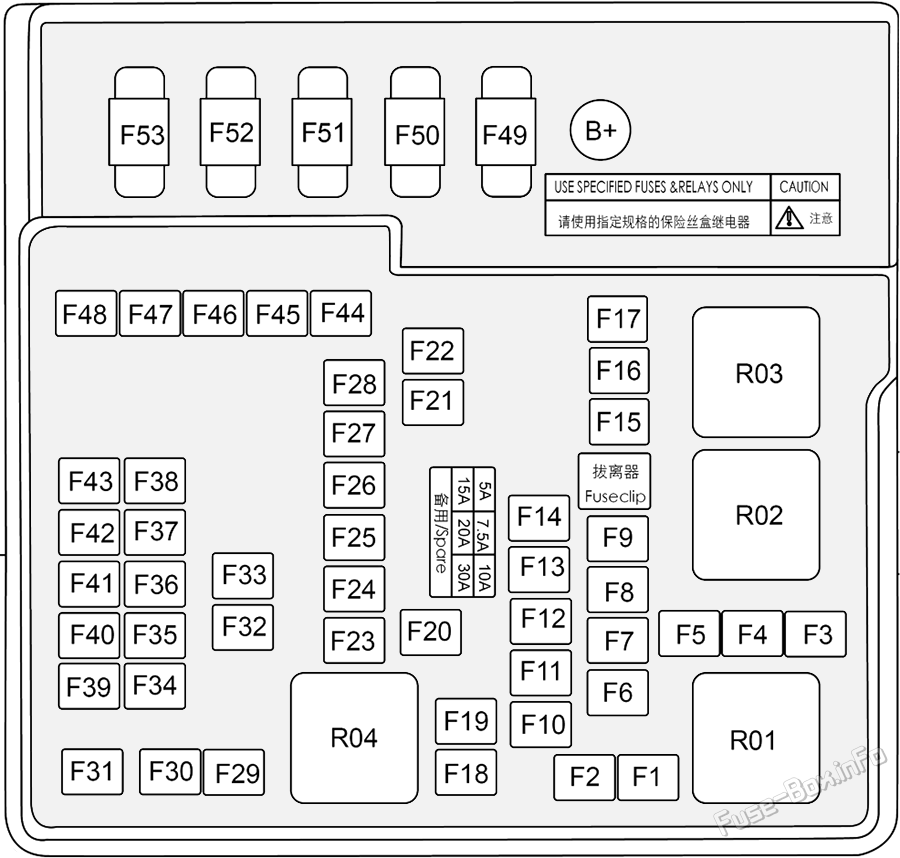

Under-hood fuse box diagram: BYD Han EV (2022, 2023)

6.7.5 Определение расположения предохранителей в переднем отсеке
№АмпыЗащитный компонент или цепь
F1--
F260AДоска PDB
F3--
F4--
F5--
F6--
F7--
F8--
F95AЗарядка и сборка
F1015AФара с левой стороны
F1115AПравый комбинированный огонь
F1210AМенеджер батарей
F1310AРегулятор переднего двигателя
F1410AРегулятор заднего двигателя
F155AВыключатель тормозного света
F16--
F17--
F18--
F19--
F2030AЗадний отстекитель ветрового стекла
F2130AПередний стеклоочиститель
F2220AVTOV
F2320AРегулируемый электронапорный водяной насос 2
F2415AРегулируемый электроэнергией водяной насос для охлаждения
F257.5AКомпрессор
F2610AUSB
F2715AВспомогательные мощности
F2815AВспомогательная мощность на заднем сиденье
F2925AВнешний усилитель
F3060AESC
F31--
F3225AВнешний усилитель
F335AМенеджер батарей
F3415AОтопительный прибор для рулевого колеса
F355AРегулятор заднего кузова
F365AПанель переключения передач
F377.5AETC
F3810ASRS
F397.5AADAS
F405AТематический блок документов
F415AEPS
F425AESC
F43--
F4460AESC
F4540AВытяжка
F467.5AМодуль комплексного регулирования тепловой энергии
F477.5AADAS
F48--
F49--
F5070A/100AC-EPS / R-EPS
F5180AЭлектроэнергетика
F52--
F53200AАккумуляторная батарея
#tablepress-6522 from cache

Задняя композиция блок предохранителей

Расположение блока предохранителей

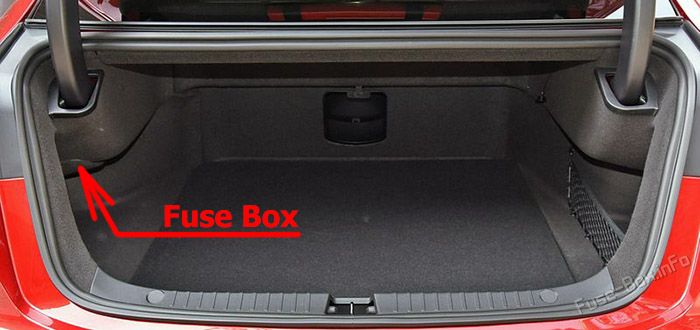

Задняя часть PDB- расположена в задней части отделки слева от С. В заднее отделение PDB- предохранители, снять входную дверь на левой панели багажника.Location of the fuses in the trunk: BYD Han EV (2022, 2023)

Схема блока предохранителей

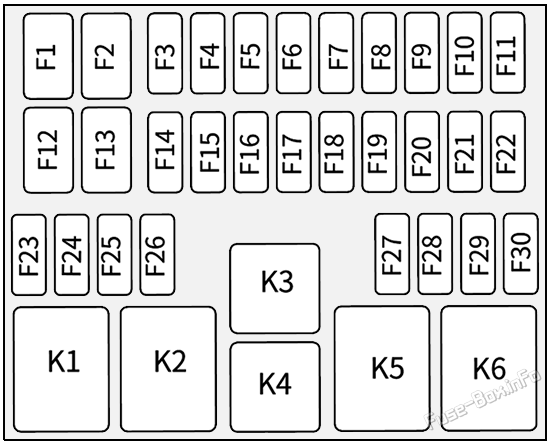

Trunk fuse box diagram: BYD Han EV (2022, 2023)

6.11.5 Определение расположения предохранителей в заднем отсеке
№АмпыЗащитный компонент или цепь
F140AЛевый передний претензионный двигатель
F240AПередний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний передний блок передний блок, нагнеловый двигатель, сетер, сепилилилилилатор с помощью внутреннего торцевый двигатель, с помощью с помощью с помощью торцевых приборной установки, с помощью с помощью с помощью двигателем, с помощью которого можно использовать прибор для установки для установки нагрения с двигателем с двигателем с двигателем с двигателем, с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью с помощью
F330AЛевое заднее электрическое сиденье
F410A5.7 Правое заднее сиденье
F55AH Модуль приемного устройства для радиочастот
F615AМодуль подвески
F730AРегулятор заднего кузова
F830AРегулятор заднего кузова
F97.5ARSE
F1010AЛевый задний огонь
F1110AЛевый задний огонь справа
F1225AВнешний усилитель
F1325AВнешний усилитель
F147.5AADAS
F1520AВнешний усилитель
F1620AЛевое заднее окно
F1720AПравое заднее окно
F185AБортовое зарядное устройство
F195AUWB
F20--
F21--
F22--
F23--
F24--
F25--
F26--
F27--
F28--
F29--
F30--
#tablepress-6523 from cache
