Предохранители и реле Предохранители и реле byd seal 2022 2023

Схемы относятся к указанным годам и вариантам Предохранители и реле byd seal 2022 2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Byd.



В этой статье вы найдете схемы блоков предохранителей модели BYD Seal 2022 и 2023, получите сведения о расположении блоков предохранителей в автомобиле и о назначении каждого предохранителя (схема блока предохранителей).

Схема блока предохранителей BYD Seal

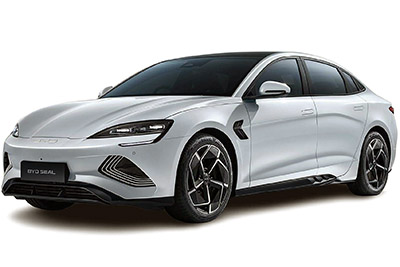

BYD Seal (2022-2023)

Блок предохранителей панели приборов

Расположение блока предохранителей

Разберите нижнюю часть панели инструментов, чтобы проверить предохранители.

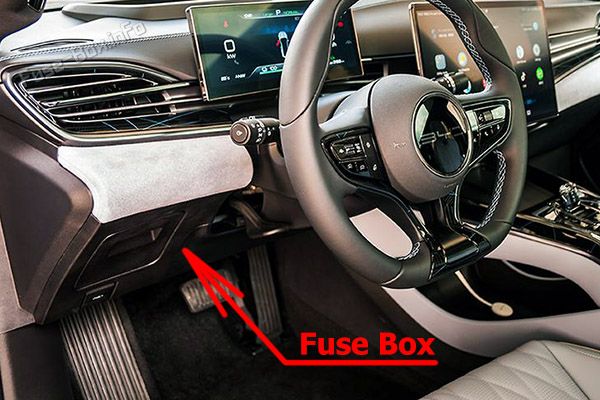

Автомобили с левым рулемLocation of the fuses in the passenger compartment (LHD): BYD Seal (2022, 2023)

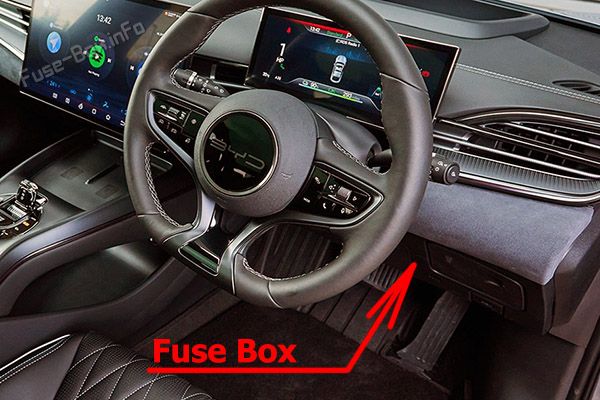

Автомобили с правым рулемLocation of the fuses in the passenger compartment (RHD): BYD Seal (2022, 2023)

Схема блока предохранителей

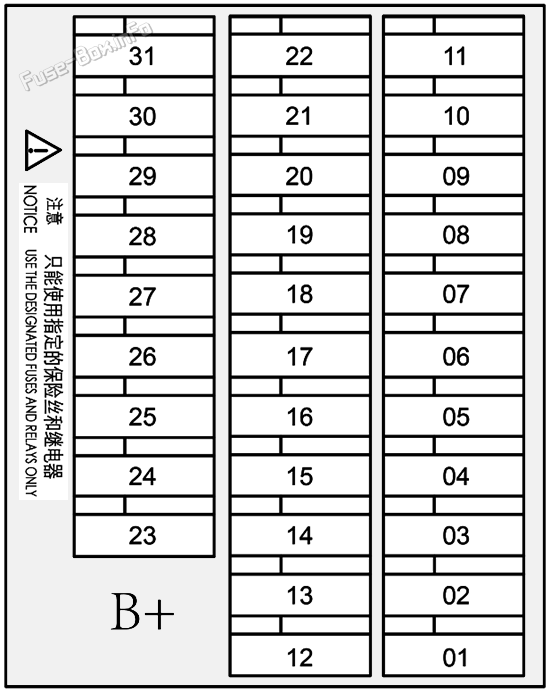

Instrument panel fuse box diagram: BYD Seal (2022, 2023)

Назначение предохранителей на панели приборов.
№АЗащищаемый компонент или цепьПредупреждающие надписи
0130AЗадний контроллер кузоваBDCU
0230AЗадний контроллер кузоваBDCU
0310AБеспроводный зарядный модульCW Charge
0410AДиагностический портOBD
057.5AHUDHUD
065AМодуль приема высокочастотного сигналаHFRM
075AПанель переключения передачSCPA
0820A/15AИнформационно-развлекательная системаСредний
095AПереключатель стоп-сигналаSTOP SW
1030AЗадний контроллер кузоваBDCU
117.5AКомбинированный переключательCS
1230AПостоянное питаниеBat
1325AВнешний усилительAMP
1430AИнтеллектуальное управлениеIDSDC
1530AИнтеллектуальное управлениеIDSDC
1615AКонтроллер HV all-in-onePDC
1715AКонтроллер HV all-in-onePDC
1815A/25AМодуль подвескиDiSus
1925AПереднее левое окноFL Door
2025AПереднее правое окноFR Door
2125AЗаднее левое окноRL Door
2225AЗаднее правое окноRR Door
2315AКонвертер связи CCSCCS
2410AСистема контроля состояния водителя по алкоголюСистема контроля состояния водителя по алкоголю
257.5AE-CallE-Call
26---
27---
28---
29---
30---
31---
#tablepress-6524 from cache

Подкапотный блок предохранителей

Расположение блока предохранителей

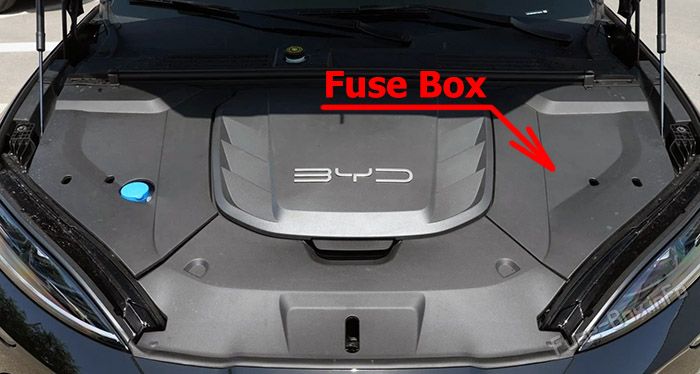

Предохранители под капотом расположены в левой задней части моторного отсека. Чтобы открыть PDB, сначала снимите декоративную накладку отсека, затем нажмите фиксационную защелку.Location of the fuses in the engine compartment: BYD Seal (2022, 2023)

Схема блока предохранителей

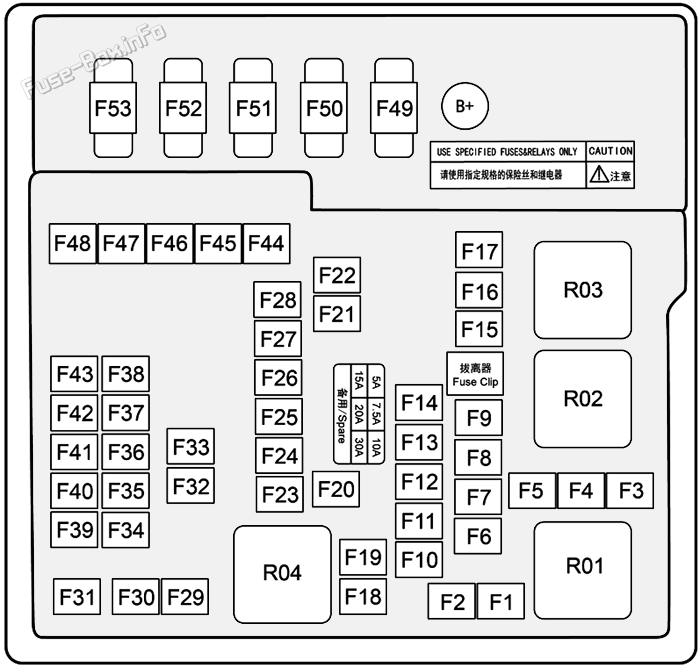

Under-hood fuse box diagram: BYD Seal (2022, 2023)

Назначение предохранителей в переднем отсеке.
№АЗащищаемый компонент или цепь
F1--
F225AВнешний усилитель
F3--
F4--
F5--
F6--
F7--
F8--
F97.5AМодуль управления аккумуляторной батареей
F1015AЭлектроприводный насос системы охлаждения
F1110AЭлектроприводный насос системы охлаждения
F12--
F13--
F14--
F1510AADAS
F1640AВентилятор малой скорости
F17--
F18--
F19--
F2020AКонтроллер прицепа
F2130AПередний стеклоочиститель
F2230AОбогрев заднего стекла
F2320AЗадний электрический топливный насос
F2410AКомпрессор
F2510AКонтроллер двигателя
F267.5AE-Call
F2715AДополнительное питание
F2815AUSB
F2930AЭлектропривод переднего левого сиденья
F3060AESC
F3120AПередний электронный топливный насос
F3230AЭлектропривод переднего правого сиденья
F3310AИнтегрированный модуль терморегулирования
F3415AОбогреватель
F355AЗадний контроллер кузова
F3610AADAS
F377.5AADAS
F3810ASRS
F39--
F407.5AETC
F415AEPS
F425AESC
F437.5AМодуль подвески
F4460AESC
F4540AВентилятор
F4615AUSB
F47--
F48--
F49125ADP-EPS
F50--
F5160AЭлектровентилятор
F52--
F53--
#tablepress-6525 from cache
