Предохранители и реле Предохранители и реле byd tang ev 2022 2023

Схемы относятся к указанным годам и вариантам Предохранители и реле byd tang ev 2022 2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Byd.



В этой статье вы найдете блок предохранителей диаграммы BYD Tang EV 2022 и 2023, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя) и реле.

Схема предохранителей BYD Tang EV

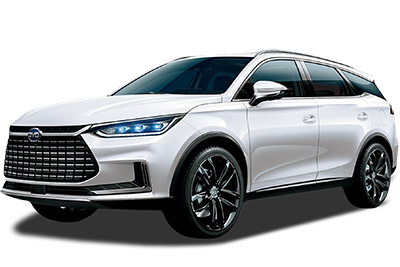

BYD Tang EV (2022-2023)

Группа по инструментам блок предохранителей

Расположение блока предохранителей

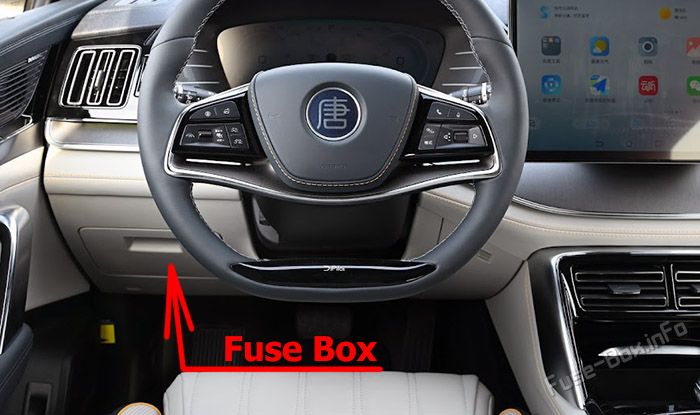

Приборная панель блок предохранителей расположена на табличке защиты под приборной доской.Location of the fuses in the passenger compartment: BYD Tang EV (2022, 2023)

Схема блока предохранителей

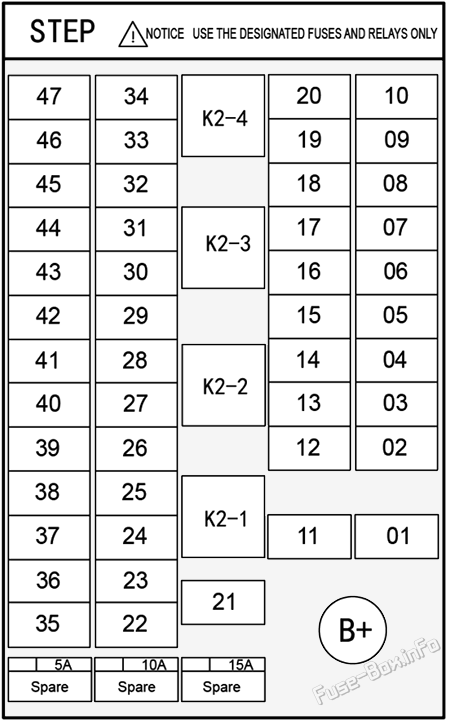

Instrument panel fuse box diagram: BYD Tang EV (2022, 2023)

Определение предохранителей в приборной панели
№АмпыФункция
1--
230ABCM (Мод управления кобарами)
310AA/C
420AЗамок двери
55AОстановите (прибор для включения света)
67.5AПереключаю BAT
710AДверь ECU
85AМетер (кластер)
920AS/ROOF (Электропривод крышки люка)
105ANFC
11--
1210ADLC (Связь данных)
1320AМультимедийные средства
14--
15--
1615ASTR Колонка (рулевая колонка)
177.5ADOME (Внутренний фонарь)
1830AP/SEAT FR (Сиденье пассажира спереди справа)
1930AP/SEAT FL (Сиденье пассажира спереди слева)
2020AFL Дверь (двигатель с окна передней двери)
2140APWR Окно (мощное окно)
22--
23--
245AABS / ESP / IPB
255AEPS (Электронное управление электроэнергией)
2610ASRS (Дополнительная удерживающая система)
2715ASW Теплонагреватель (нагреватель колесных установок)
285AМетер IG1 (Клистер) IG1)
295AADAS
3015AP/SEAT ECU (ЭБУ сиденья водителя)
317.5AСмена
3220AFR Дверь (Fr (мотор с правой дверью)
3320ARL Дверь (двигатель задней левой двери)
3420ARR Дверь (мотор заднего окна правой двери)
35--
36--
377.5AПереключаю IG1
385AEPB ECU
397.5APM 2.5
40--
41--
42--
43--
44--
457.5AUSB
4615AРезервирование PWR
47--
K2-1IG1 Перезагрузить
K2-2ACC Перезагрузить
K2-3-
K2-4-
#tablepress-6526 from cache

Недоуровневое соотнесение блок предохранителей

Расположение блока предохранителей

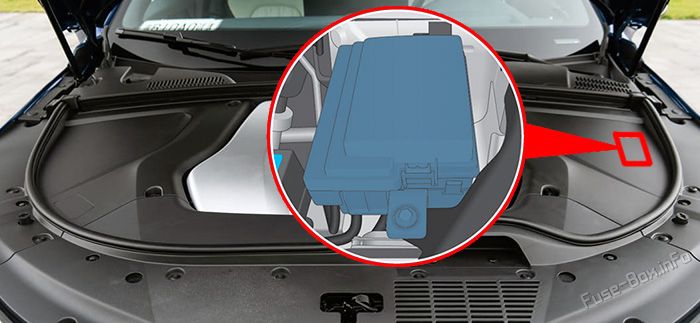

Переднее отделение блок предохранителей расположена с левой стороны переднего отделения.Location of the fuses in the front compartment: BYD Tang EV (2022, 2023)

Схема блока предохранителей

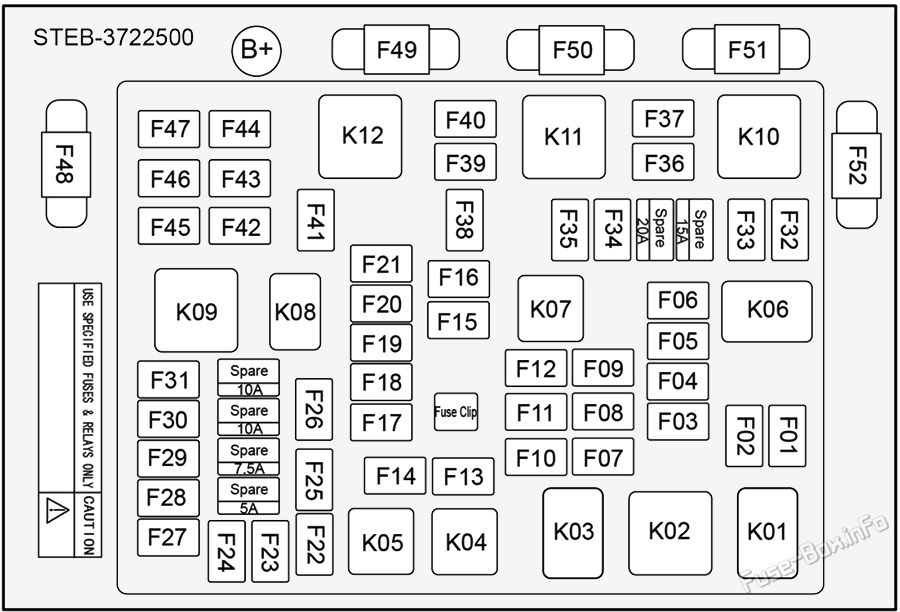

Under-hood fuse box diagram: BYD Tang EV (2022, 2023)

6.7.5 Определение расположения предохранителей в переднем отсеке
№АмпыФункция
F01--
F02--
F03--
F04--
F05--
F06--
F0710AABTMP (Адаптивный насос для управления теплом)
F0810AМодуль A/C
F097.5ABMC (Контролер по управлению аккумуляторами)
F105AОтверстие аккумулятора
F1110ADMC (Регулятор двигателя)
F1210ADMC Насос
F1360AIPB (Встроенный механический тормоз)
F1440AВытяжка
F15--
F16--
F1715AРог
F18--
F19--
F205ACDU (Бидиакционный бортовой зарядный пункт и DC-DC и энергораспределительной группы)
F2110AFL_R (передний фонарь справа)
F22--
F23--
F24--
F2515AWSFI (Смотрите на экране)
F26--
F27--
F28--
F29--
F30--
F31--
F32--
F33--
F34--
F355AУскорение DC
F36--
F37--
F3810AFL_L (передний фонарь)
F3960AIPB (Встроенный механический тормоз)
F40--
F4120AVTOV (Транспортное средство)
F42--
F4325AFR WIP (Fr ОНТ Wip эр)
F44--
F45--
F46--
F47--
F48200AАккумуляторная батарея
F4960AFAN
F50100AR-EPS (Руководитель с электрическим приводом)
F5180AIEC (предохранитель и реле с доска)
F5280ATEC (Включатель и реле)
K01-
K02-
K03IG4 реле
K04-
K05-
K06-
K07IG3 реле
K08VTOV (транспортное средство к транспортному средству)
K09-
K10-
K11-
K12-
#tablepress-6527 from cache

Задняя композиция блок предохранителей

Расположение блока предохранителей

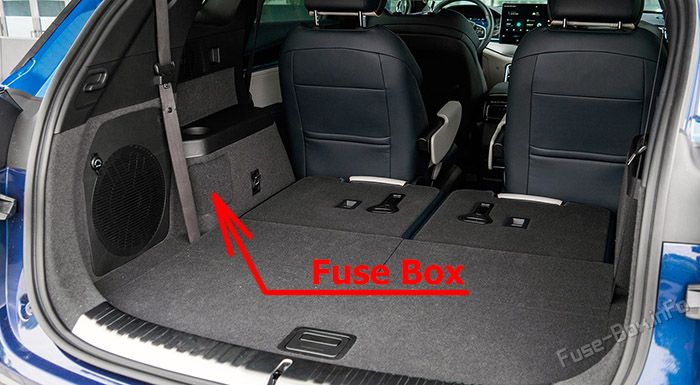

Задняя часть блок предохранителей расположен в багажнике, обращенном влево.Location of the fuses in the trunk: BYD Tang EV (2022, 2023)

Схема блока предохранителей

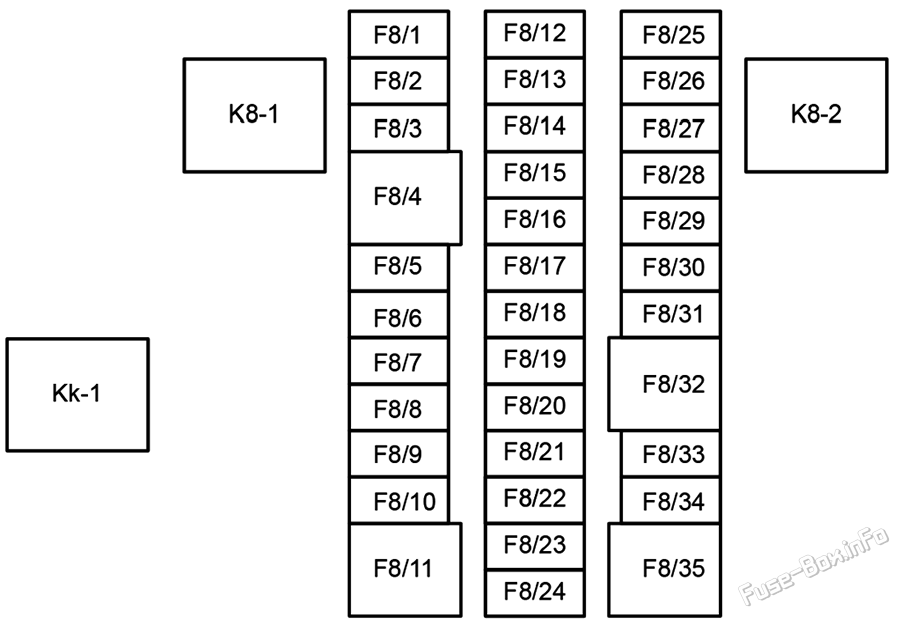

Trunk fuse box diagram: BYD Tang EV (2022, 2023)

6.11.5 Определение расположения предохранителей в заднем отсеке
№АмпыФункция
F8/1--
F8/2--
F8/37.5AMIR FHTR (Внешнее заднее Вио Mir Рор Флейтер)
F8/440ADEF (Def Реестр)
F8/530AEPB (Электронная система стояночного тормоза)
F8/630AEPB (Электронная система стояночного тормоза)
F8/720AВнешний усилитель
F8/8--
F8/9--
F8/10--
F8/1120ABD-ECU (Задний регулятор)
F8/1210AECU BAT (+30 для регулятора)
F8/135AI-KEY (Разумный key)
F8/1410AЗарядка замка
F8/155AЗарядка лампочки
F8/1610AR-Tail (Z-тail: задняя контрольная лампа / индикатор состояния заряда)
F8/177.5ARR FOG/B- Лампа (задняя правая туманная лампа/задняя фара)
F8/187.5ADC Зарядка лампочки
F8/1910AR-HAZ (Задний Haz Предупреждающий огонь)
F8/2020AACC
F8/2115AБлокировка
F8/2215AРезервирование PWR (Замедление мощности)
F8/23--
F8/24--
F8/25--
F8/26--
F8/27--
F8/28--
F8/29--
F8/30--
F8/31--
F8/32--
F8/33--
F8/3415ARR WIP (Задний Wip эр)
F8/3530AR-байер (задний)
Kk-1Реле заднего стеклоочистителя
K8-1DEF Реле (сохранение) Def Список
K8-2Резервный резерв
#tablepress-6528 from cache
