Предохранители и реле Cadillac ATS (2013-2019)
Схемы относятся к указанным годам и вариантам Cadillac ATS (2013-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Схема предохранителей Cadillac ATS 2013-2019
Предохранители прикуривателя (розетка) в Cadillac ATS являются предохранители №17 и №18 в блоке предохранителей салона (2013 г.), или предохранитель СВ1 в блоке предохранителей салона (2014-2017 гг.), или предохранители №19 и СВ1 в блоке предохранителей салона (2018 г.).
Оглавление
Пассажирский салон
Пассажирский салон

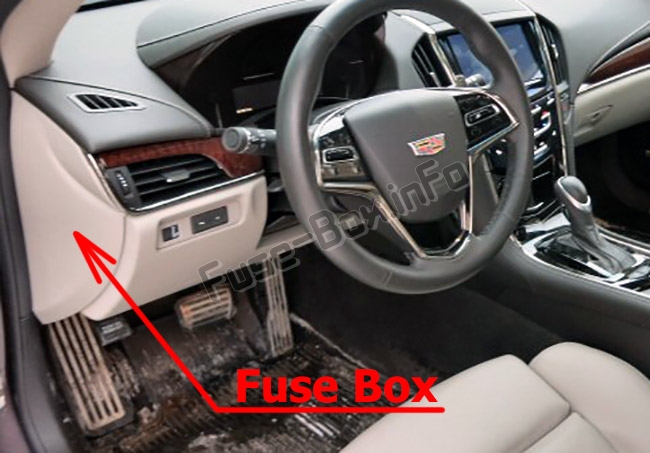

Расположение блока предохранителей
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

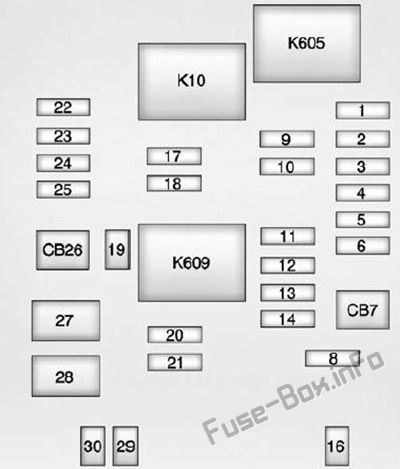

Схема блока предохранителей (2013 г.)
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | Разъем канала передачи данных |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Управление отоплением, вентиляцией и кондиционированием воздуха |
| 6 | Электрический замок рулевой колонки |
| 8 | Батарея |
| 9 | Рулевое колесо с подогревом |
| 10 | Не используется |
| 11 | Логистический шунт 1 |
| 12 | СДМ/АОС |
| 13 | Приборная панель/HUD/ICS/органы управления на рулевом колесе |
| 14 | Радио/обогреватель, вентиляция и кондиционирование воздуха |
| 16 | Не используется |
| 17 | Дополнительная розетка 1 |
| 18 | Дополнительная розетка 2 |
| 19 | Органы управления на рулевом колесе |
| 20 | Не используется |
| 21 | Не используется |
| 22 | Логистический шунт 2 |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Не используется |
| 27 | Реле РАП |
| 28 | Передний обогреватель, вентиляция и вентилятор кондиционера |
| 29 | Колонка рулевого управления с усилителем |
| 30 | Не используется |
| Автоматические выключатели | |
| CB7 | Не используется |
| CB26 | Не используется |
| Реле | |
| K10 | ПДП/Аксессуары |
| K605 | Логистика |
| K609 | Не используется |

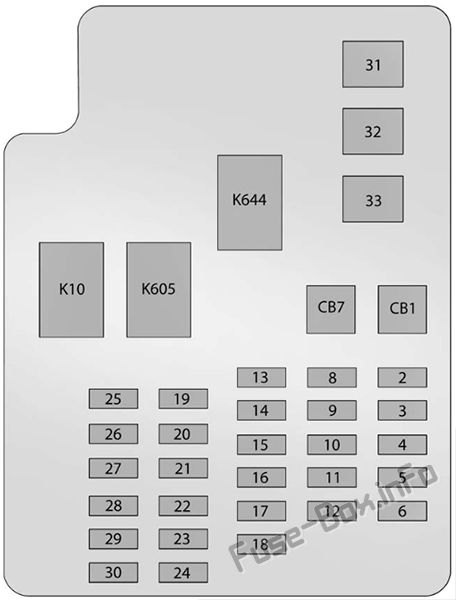

Схема блока предохранителей (2014-2017 гг.)
| № | Описание |
|---|---|
| 2 | Запасной |
| 3 | Электрический замок рулевой колонки |
| 4 | 2014–2015: разъем канала передачи данных 2016-2017: Запасной |
| 5 | Управление отоплением, вентиляцией и кондиционированием воздуха |
| 6 | Рулевая колонка с наклоном и телескопом |
| 8 | 2014-2015: Запасной 2016-2017: Разъем канала передачи данных |
| 9 | Запасной |
| 10 | Шунт |
| 11 | 2014-2015: Запасной 2016-2017: Блок управления кузовом 1 |
| 12 | 2014-2015: Запасной 2016-2017: Блок управления кузовом 5 |
| 13 | 2014-2015: Запасной 2016-2017: Кузовной блок управления 6 |
| 14 | Запасной |
| 15 | 2014-2015: Запасной 2016-2017: Блок управления кузовом 7 |
| 16 | 2014-2015: Запасной 2016-2017: Модуль управления коробкой передач |
| 17 | Запасной |
| 18 | Запасной |
| 19 | Запасной |
| 20 | Запасной |
| 21 | Запасной |
| 22 | Диагностический модуль датчиков/автоматическое обнаружение присутствия |
| 23 | Радио/DVD/обогреватель, вентиляция и кондиционирование воздуха |
| 24 | Отображать |
| 25 | Рулевое колесо с подогревом |
| 26 | 2014-2015: Запасной 2016-2017: Беспроводная зарядка |
| 27 | Управление на руле |
| 28 | Запасной |
| 29 | 2014-2015: Запасной 2016-2017: Косметический светильник Visor |
| 30 | Запасной |
| 31 | Запасной |
| 32 | Запасной |
| 33 | Передний обогреватель, вентиляция и вентилятор кондиционера |
| CB1 | Сохраненное питание для аксессуаров/розетка для аксессуаров |
| CB7 | Запасной |
| K10 | Сохраненная мощность аксессуара/аксессуар |
| K605 | 2014-2015: Запасной 2016-2017: Логистика |
| K644 | Запасной |

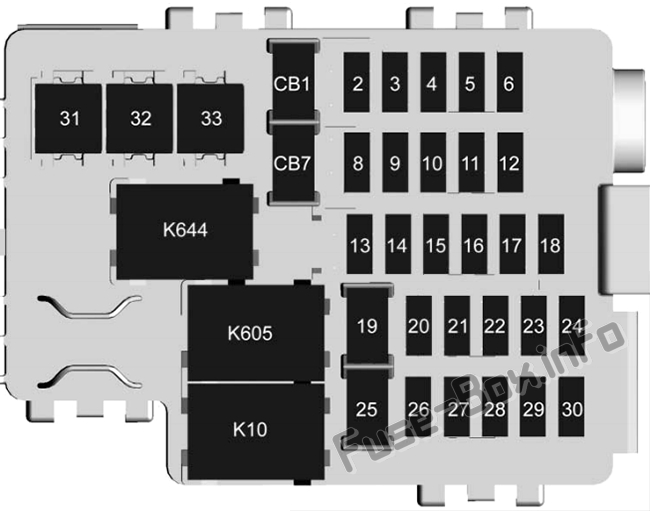

Схема блока предохранителей (2018 г.)
| № | Применение |
|---|---|
| 2 | Мотор подстаканника |
| 3 | Электрический замок рулевой колонки |
| 4 | Не используется |
| 5 | Не используется |
| 6 | Наклон и телескопическая рулевая колонка |
| 8 | Разъем канала передачи данных |
| 9 | Выпуск перчаточного ящика |
| 10 | Шунт |
| 11 | Модуль управления кузовом 1 |
| 12 | Модуль управления кузовом 5 |
| 13 | Блок управления кузовом 6 |
| 14 | Не используется |
| 15 | Модуль управления кузовом 7 |
| 16 | Модуль управления коробкой передач |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Вспомогательная розетка |
| 20 | Более легкий |
| 21 | Беспроводная зарядка |
| 22 | Диагностический модуль датчиков/автоматическое определение присутствия людей |
| 23 | Радио/DVD/Отопление, вентиляция/Управление кондиционером |
| 24 | Отображать |
| 25 | Рулевое колесо с подогревом |
| 26 | Беспроводная зарядка |
| 27 | Управление на руле |
| 28 | Не используется |
| 29 | Лампа для туалетного столика |
| 30 | Не используется |
| 31 | Сохраненная мощность аксессуара/аксессуар |
| 32 | Не используется |
| 33 | Передний обогрев, вентиляция/вентилятор управления кондиционером |
| Автоматические выключатели | |
| CB1 | Вспомогательная розетка |
| CB7 | Не используется |
| Реле | |
| K10 | Сохраненная мощность аксессуара/аксессуар |
| K605 | Логистика |
| K644 | Сохраненная мощность аксессуара/аксессуар/разблокировка перчаточного ящика |
Моторного отсека
Моторного отсека

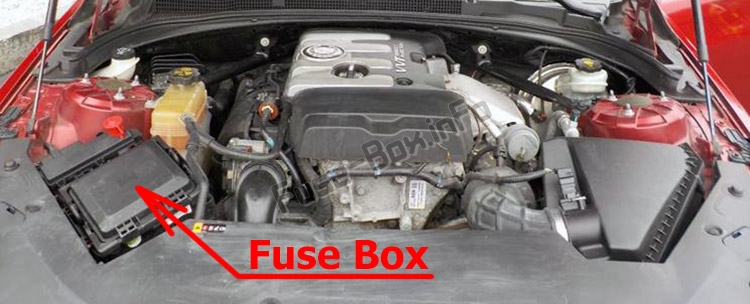

Расположение блока предохранителей

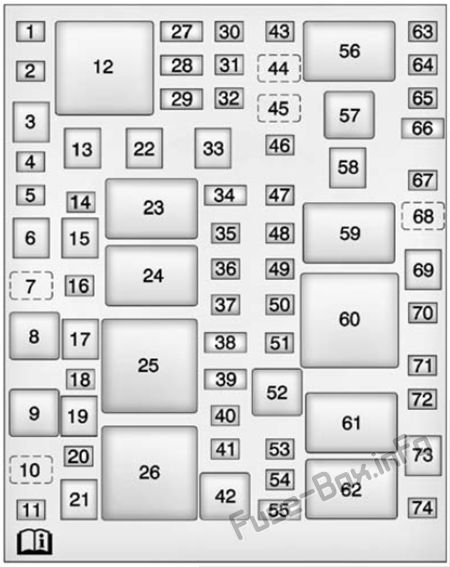

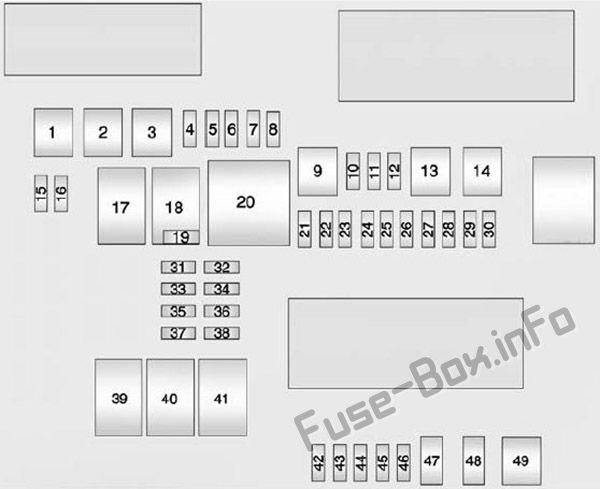

Схема блока предохранителей (2013-2015 гг.)
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Модуль управления телом 6 |
| 5 | Не используется |
| 6 | Сиденье с электроприводом водителя |
| 7 | Не используется |
| 8 | Реле омывателя фар (при наличии) |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Не используется |
| 13 | Пассажирское сиденье с электроприводом |
| 14 | Модуль управления телом 5 |
| 15 | Пассивный вход/пассивный старт |
| 16 | Не используется |
| 17 | Омыватель фар (при наличии) |
| 18 | Не используется |
| 19 | Насос антиблокировочной тормозной системы |
| 20 | Клапан антиблокировочной тормозной системы |
| 21 | ПНЕВМАТИЧЕСКИЙ НАСОС (при наличии) |
| 22 | Не используется |
| 23 | Реле управления стеклоочистителями |
| 24 | Реле скорости стеклоочистителя |
| 25 | Реле модуля управления двигателем |
| 26 | Реле воздушного насоса (при наличии) |
| 27 | Запасное/обогреваемое сиденье 2 |
| 28 | Блок управления кузовом 1/запасной |
| 29 | AFS AHL/защита пешеходов (при наличии) |
| 30 | Переключатель окна пассажира |
| 31 | Модуль управления телом 7 |
| 32 | Люк на крыше |
| 33 | Передний стеклоочиститель |
| 34 | Дисплей AOS/зажигание MIL |
| 35 | Заднее электрическое центральное зажигание |
| 36 | Запасной предохранитель PT |
| 37 | Датчик кислорода |
| 38 | Катушки зажигания/форсунки |
| 39 | Катушки зажигания/форсунки/запчасти |
| 40 | Модуль управления двигателем |
| 41 | Подогреватель топлива |
| 42 | Реле электромагнитного клапана AIR (при наличии) |
| 43 | Шайба |
| 44 | Реле заднего омывателя |
| 45 | Реле переднего омывателя |
| 46 | Не используется |
| 47 | Приборная панель Кузов Зажигание |
| 48 | Модуль управления топливной системой, зажигание |
| 49 | Рулевое колесо с подогревом |
| 50 | Блокировка рулевой колонки (при наличии) |
| 51 | Насос охлаждающей жидкости (при наличии) |
| 52 | Реле насоса охлаждающей жидкости (при наличии) |
| 53 | Муфта компрессора кондиционера |
| 54 | Соленоид AIR (при наличии) |
| 55 | Модуль управления коробкой передач/запасной |
| 56 | Реле ближнего света фар (при наличии) |
| 57 | Реле дальнего света фар |
| 58 | Стартер |
| 59 | Реле стартера |
| 60 | Реле запуска/запуска |
| 61 | Реле вакуумного насоса (при наличии) |
| 62 | Реле управления кондиционером |
| 63 | Адаптивная регулировка уровня фар (при наличии) |
| 64 | Левая газоразрядная фара высокой интенсивности (при наличии) |
| 65 | Правая газоразрядная фара высокой интенсивности (при наличии) |
| 66 | Фара высокая левая/правая |
| 67 | Horn |
| 68 | Реле звукового сигнала |
| 69 | Охлаждающий вентилятор |
| 70 | Аэро затвор |
| 71 | Модуль управления коробкой передач, зажигание |
| 72 | Зажигание модуля управления двигателем |
| 73 | Тормозной вакуумный насос (при наличии) |
| 74 | Не используется |

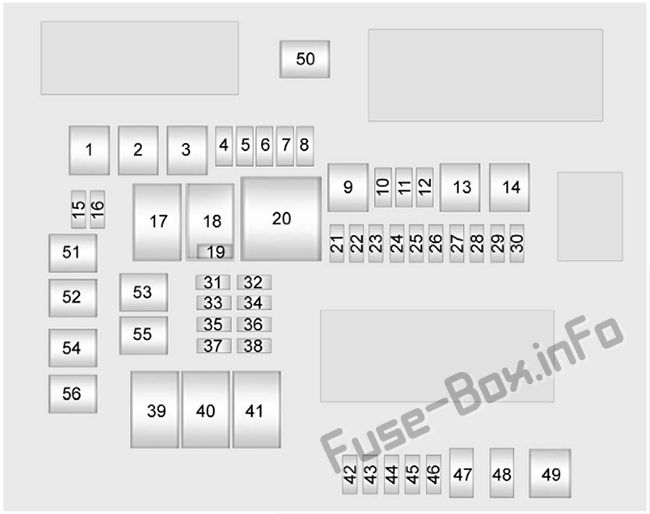

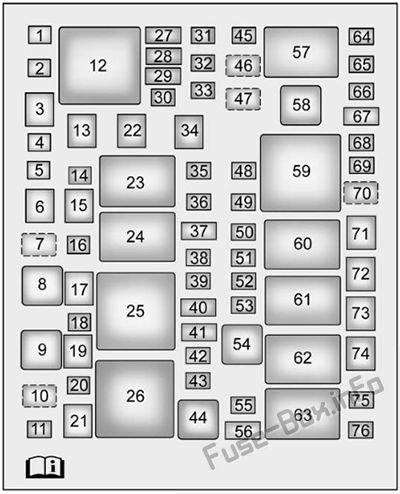

Схема блока предохранителей (2016-2017)
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | Пассажирский моторизованный ремень безопасности |
| 4 | Не используется |
| 5 | Не используется |
| 6 | Сиденье с электроприводом водителя |
| 7 | Не используется |
| 8 | Реле омывателя фар |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Не используется |
| 13 | Пассажирское сиденье с электроприводом |
| 14 | Модуль управления телом 5 |
| 15 | Пассивный вход/пассивный старт |
| 16 | Не используется |
| 17 | Омыватель фар |
| 18 | Не используется |
| 19 | Насос антиблокировочной тормозной системы |
| 20 | Клапан антиблокировочной тормозной системы |
| 21 | Не используется |
| 22 | Моторизированный ремень безопасности водителя |
| 23 | Реле управления стеклоочистителями |
| 24 | Реле скорости стеклоочистителя |
| 25 | Реле модуля управления двигателем |
| 26 | Не используется |
| 27 | Запасное/обогреваемое сиденье 2 |
| 28 | Запасная/обратная блокировка |
| 29 | AFS AHL/защита пешеходов |
| 30 | Не используется |
| 31 | Переключатель окна пассажира |
| 32 | Не используется |
| 33 | Люк на крыше |
| 34 | Передний стеклоочиститель |
| 35 | Блокировка рулевой колонки |
| 36 | Заднее электрическое центральное зажигание |
| 37 | Запасное/MIL зажигание |
| 38 | Запасной/PT предохранитель |
| 39 | Датчик кислорода |
| 40 | Катушки зажигания/форсунки |
| 41 | Катушки зажигания/форсунки/запчасти |
| 42 | Модуль управления двигателем |
| 43 | Не используется |
| 44 | Не используется |
| 45 | Не используется |
| 47 | Реле переднего омывателя |
| 48 | Приборная панель Кузов Зажигание |
| 49 | Модуль управления топливной системой, зажигание |
| 50 | Рулевое колесо с подогревом |
| 51 | Зажигание модуля управления двигателем |
| 52 | Зажигание модуля управления коробкой передач |
| 53 | Насос охлаждающей жидкости |
| 54 | Реле насоса охлаждающей жидкости |
| 55 | Не используется |
| 56 | Модуль управления коробкой передач/запасной |
| 57 | Реле ближнего света фар |
| 58 | Реле дальнего света фар |
| 59 | Реле запуска/запуска |
| 60 | Реле стартера |
| 60 | Старер 2 реле |
| 61 | Реле вакуумного насоса |
| 62 | Реле стартера |
| 63 | Реле управления кондиционером |
| 64 | Адаптивное выравнивание фар |
| 65 | Левая фара с газоразрядными лампами высокой интенсивности |
| 66 | Правая фара с газоразрядными лампами высокой интенсивности |
| 67 | Фара высокая левая/правая |
| 68 | Аэрозатвор |
| 69 | Horn |
| 70 | Реле звукового сигнала |
| 71 | Охлаждающий вентилятор |
| 72 | Стартер 2 |
| 73 | Тормозной вакуумный насос |
| 74 | Стартер |
| 75 | Муфта компрессора кондиционера |
| 76 | Не используется |

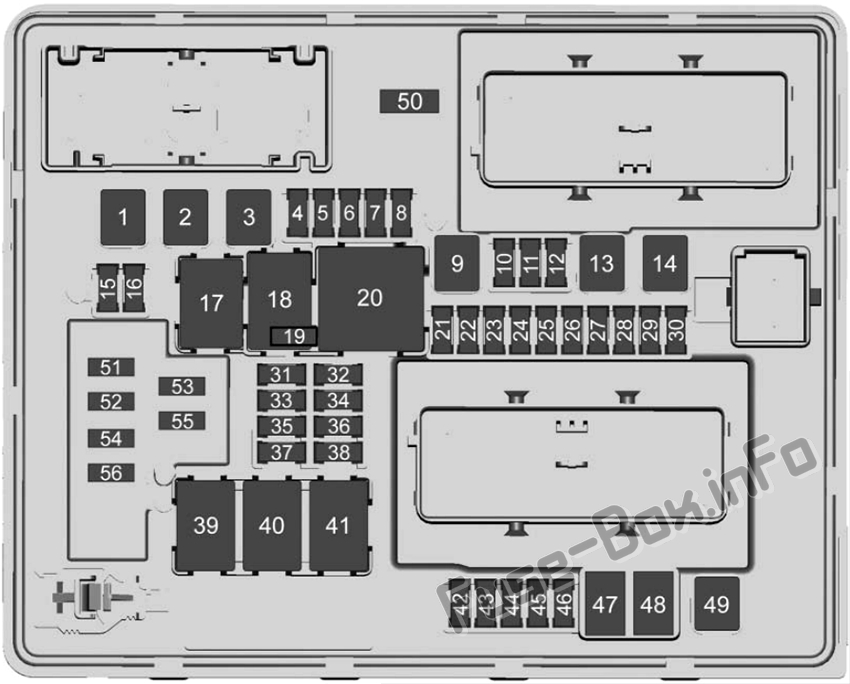

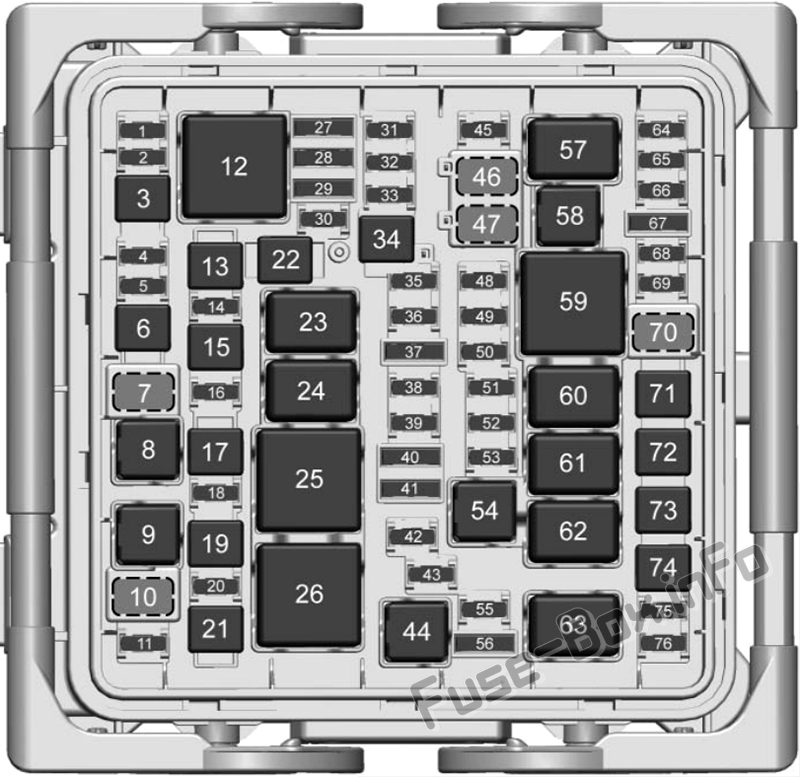

Схема блока предохранителей (2018 г.)
| № | Применение |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | Пассажирский моторизованный ремень безопасности |
| 4 | Не используется |
| 5 | Не используется |
| 6 | Водительское сиденье с электроприводом |
| 7 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Не используется |
| 13 | Пассажирское сиденье с электроприводом |
| 14 | Не используется |
| 15 | Пассивный вход/пассивный старт |
| 16 | Не используется |
| 17 | Омыватель фар |
| 18 | Не используется |
| 19 | Насос антиблокировочной тормозной системы |
| 20 | Клапан антиблокировочной тормозной системы |
| 21 | Не используется |
| 22 | Моторизированный ремень безопасности водителя |
| 26 | Не используется |
| 27 | –/ Сиденье с подогревом 2 |
| 28 | –/блокировка заднего хода |
| 29 | Адаптивное переднее освещение, Автоматический корректор фар/ Защита пешеходов |
| 30 | Не используется |
| 31 | Переключатель окна пассажира |
| 32 | Не используется |
| 33 | Люк на крыше |
| 34 | Передний стеклоочиститель |
| 35 | Блокировка рулевой колонки |
| 36 | Задний электрический центр / зажигание |
| 37 | –/Контрольная лампа неисправности/ Зажигание |
| 38 | Аэрозатвор |
| 39 | Датчик O2/Выбросы |
| 40 | Катушка зажигания четная/датчик O2 |
| 41 | Катушка зажигания нечетная |
| 42 | Модуль управления двигателем |
| 43 | Не используется |
| 44 | Не используется |
| 45 | Шайба |
| 48 | Панель приборов/ Кузов/Зажигание |
| 49 | Модуль управления топливной системой/зажигание |
| 50 | Рулевое колесо с подогревом |
| 51 | Модуль управления двигателем/зажигание |
| 52 | Модуль управления коробкой передач/зажигание |
| 53 | Насос охлаждающей жидкости |
| 55 | Не используется |
| 56 | Модуль управления коробкой передач |
| 64 | Адаптивное выравнивание фар |
| 65 | Левая ксеноновая фара |
| 66 | Правая ксеноновая фара |
| 67 | Левая/правая фара дальнего света |
| 68 | Электродвигатель корректора фар |
| 69 | Horn |
| 71 | Охлаждающий вентилятор |
| 72 | Стартер 2 |
| 73 | Тормозной вакуумный насос |
| 74 | Стартер 1 |
| 75 | Муфта кондиционера |
| 76 | Не используется |
| Реле | |
| 8 | Омыватель фар |
| 23 | Стеклоочиститель |
| 24 | Скорость стеклоочистителя |
| 25 | Модуль управления двигателем |
| 46 | Задний омыватель |
| 47 | Передняя шайба |
| 54 | Насос охлаждающей жидкости |
| 57 | Реле ближнего света фар |
| 58 | Фара дальнего света |
| 59 | Запустить/завести |
| 60 | Стартер 2 |
| 61 | Вакуумный насос |
| 62 | Стартер 1 |
| 63 | Управление кондиционером |
| 70 | Horn |
Багажное отделение
Багажное отделение

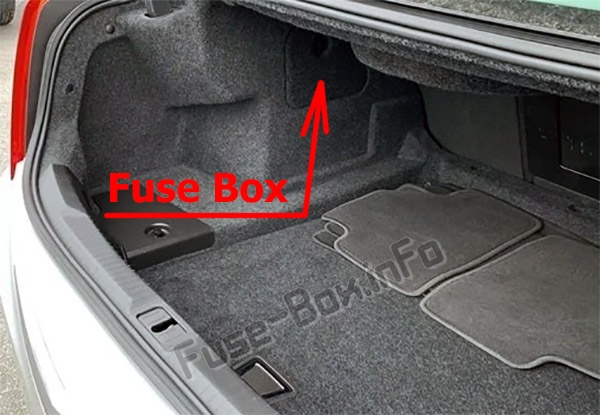

Расположение блока предохранителей
Он расположен в левой части багажника, за крышкой.
Схема блока предохранителей (2013-2015 гг.)
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | Левое окно |
| 3 | Модуль управления телом 8 |
| 4 | 2013: Не используется: 2014-2015: инвертор кондиционера |
| 5 | Пассивный вход Пассивный пусковой аккумулятор 1 |
| 6 | Модуль управления телом 4 |
| 7 | Зеркала с подогревом |
| 8 | Усилитель |
| 9 | Обогрев заднего стекла |
| 10 | Не используется |
| 11 | Соединитель прицепа |
| 12 | OnStar (при наличии) |
| 13 | Правое окно |
| 14 | Электрический стояночный тормоз |
| 15 | Не используется |
| 16 | Освобождение багажника |
| 17 | Реле запуска |
| 18 | Эстафета логистики |
| 19 | Логистический предохранитель |
| 20 | Реле обогревателя заднего стекла |
| 21 | Зеркальный оконный модуль |
| 22 | Не используется |
| 23 | Вентиляция канистры |
| 24 | Модуль управления телом 2 |
| 25 | Камера заднего вида |
| 26 | Не используется |
| 27 | СБЗА/LDW/EOCM |
| 28 | Трейлер/зонтик |
| 29 | Не используется |
| 30 | Полуактивная система демпфирования |
| 31 | Модуль управления раздаточной коробкой |
| 32 | Модуль краж/универсальный механизм открывания гаражных ворот/датчик дождя |
| 33 | UPA |
| 34 | Радио/DVD |
| 35 | Не используется |
| 36 | Трейлер |
| 37 | Топливный насос/модуль управления топливной системой |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Модуль сиденья с памятью |
| 43 | Модуль управления телом 3 |
| 44 | Не используется |
| 45 | Регулируемый аккумулятором контроль напряжения |
| 46 | Батарея модуля управления двигателем |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Модуль трейлера |
Схема блока предохранителей (2016-2017)
| № | Описание |
|---|---|
| 1 | Модуль управления задним водителем/трансформатор постоянного тока (при наличии) |
| 2 | Левое окно |
| 3 | Модуль управления телом 8 |
| 4 | Инвертор кондиционера (при наличии) |
| 5 | Пассивный вход Пассивный пусковой аккумулятор 1 |
| 6 | Модуль управления телом 4 |
| 7 | Зеркала с подогревом |
| 8 | Усилитель |
| 9 | Обогрев заднего стекла |
| 10 | Разбивание стекла |
| 11 | Разъем прицепа (при наличии) |
| 12 | OnStar (при наличии) |
| 13 | Правое окно |
| 14 | Электрический стояночный тормоз |
| 15 | Не используется |
| 16 | Освобождение багажника |
| 17 | Реле запуска (если есть) |
| 18 | Реле логистики (если есть) |
| 19 | Не используется |
| 20 | Реле обогревателя заднего стекла |
| 21 | Зеркальный оконный модуль |
| 22 | Запасной |
| 23 | Вентиляция канистры |
| 24 | Модуль управления телом 2 |
| 25 | Камера заднего вида (при наличии) |
| 26 | Передние вентилируемые сиденья (при наличии) |
| 27 | СБЗА/LDW/EOCM (при наличии) |
| 28 | Прицеп/зонт (при наличии) |
| 29 | Задние сиденья с подогревом (при наличии) |
| 30 | Полуактивная система демпфирования (при наличии) |
| 31 | Модуль управления раздаточной коробкой/задний модуль управления приводом (при наличии) |
| 32 | Модуль защиты от кражи/универсальный механизм открывания гаражных ворот/датчик дождя (при наличии) |
| 33 | УПА (при наличии) |
| 34 | Радио/DVD (при наличии) |
| 35 | Не используется |
| 36 | Прицеп (если есть) |
| 37 | Топливный насос/модуль управления топливной системой |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Модуль сиденья с памятью (при наличии) |
| 43 | Модуль управления телом 3 |
| 44 | Не используется |
| 45 | Регулируемый аккумулятором контроль напряжения |
| 46 | Батарея модуля управления двигателем |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Модуль прицепа (при наличии) |
| 50 | Модуль управления раздаточной коробкой/модуль управления задним приводом |
| 51 | Разблокировка задней крышки |
| 52 | Запасной |
| 53 | Не используется |
| 54 | Безопасность дверного замка |
| 55 | Не используется |
| 56 | Крышка топливного бака (при наличии) |
Схема блока предохранителей (2018 г.)
| № | Применение |
|---|---|
| 1 | Модуль управления задним водителем/трансформатор постоянного тока постоянного тока |
| 2 | Левое окно |
| 3 | Блок управления кузовом 8 |
| 4 | Инвертор переменного тока |
| 5 | Пассивный вход/Пассивный запуск/Батарея 1 |
| 6 | Блок управления кузовом 4 |
| 7 | Зеркала с подогревом |
| 8 | Усилитель |
| 9 | Обогрев заднего стекла |
| 10 | Разбивание стекла |
| 11 | Соединитель прицепа |
| 12 | OnStar (при наличии) |
| 13 | Правое окно |
| 14 | Электрический стояночный тормоз |
| 15 | Не используется |
| 16 | Освобождение багажника |
| 19 | Логистика |
| 21 | Зеркальный оконный модуль |
| 22 | Не используется |
| 23 | Канистра вентиляция |
| 24 | Блок управления кузовом 2 |
| 25 | Камера заднего вида |
| 26 | Передние вентилируемые сиденья |
| 27 | Оповещение о боковой слепой зоне/Предупреждение о выходе из полосы движения/Модуль расчета внешних объектов |
| 28 | Трейлер/зонтик |
| 29 | Задние сиденья с подогревом |
| 30 | Полуактивная система демпфирования |
| 31 | Модуль управления раздаточной коробкой/модуль управления задним приводом |
| 32 | Модуль краж/Универсальный механизм открывания гаражных ворот/Датчик дождя |
| 33 | Ультразвуковая помощь при парковке |
| 34 | Радио/DVD |
| 35 | - /Выпускной клапан (V-серия) |
| 36 | Трейлер |
| 37 | Модуль управления топливной системой |
| 38 | Заливка топливного насоса/ выпускной клапан (серия V) |
| 39 | Не используется |
| 42 | Модуль сиденья с памятью |
| 43 | Модуль управления кузовом 3 |
| 44 | Не используется |
| 45 | Регулируемый контроль напряжения батареи |
| 46 | Модуль управления двигателем/аккумулятор |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Модуль прицепа |
| 53 | Не используется |
| 55 | Не используется |
| Реле | |
| 17 | Трейлер |
| 18 | Логистика |
| 20 | Обогрев заднего стекла |
| 40 | Запустить кривошип 2 (серия V) |
| 41 | Топливный насос заливает/запускает рукоятку 2 |
| 50 | Безопасность детского дверного замка |
| 51 | Задняя застежка |
| 52 | Задняя крышка 2 |
| 54 | Безопасность дверного замка |
| 56 | Топливный люк |
