Предохранители и реле Cadillac Catera (1997-2001)
Схемы относятся к указанным годам и вариантам Cadillac Catera (1997-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac Catera 1997-2001 гг.
Предохранитель прикуривателя (розетки) в Cadillac Catera предохранитель №14 в блоке предохранителей салона (1997 г.) или предохранитель №16 в блоке предохранителей салона (1998-2001 гг.).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

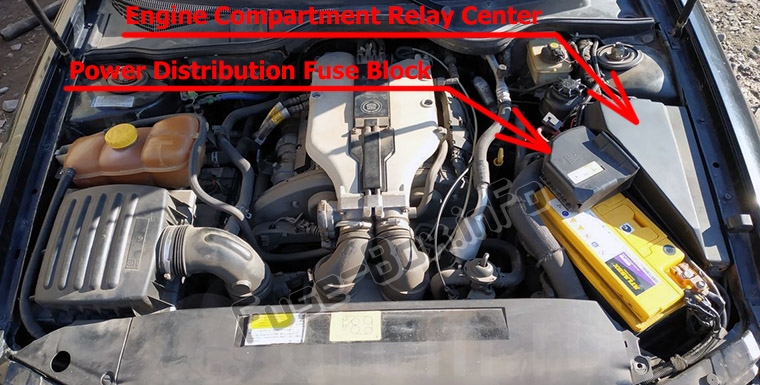

Моторного отсека
Центр реле моторного отсека находится рядом с батареей под крышкой.
Блок предохранителей распределения питания находится под крышкой на аккумуляторе.

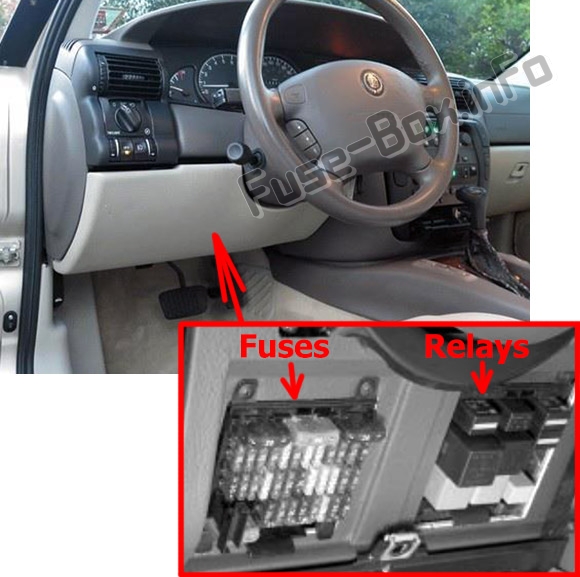

Пассажирский салон
Блок предохранителей расположен за панелью отделки под рулевым колесом.
Блок реле расположен рядом с блоком предохранителей.
С помощью отвертки ослабьте два фиксатора отделки под панелью отделки и потяните панель отделки в сторону от приборной панели, чтобы получить доступ.
Схемы блока предохранителей
Схемы блока предохранителей
1997

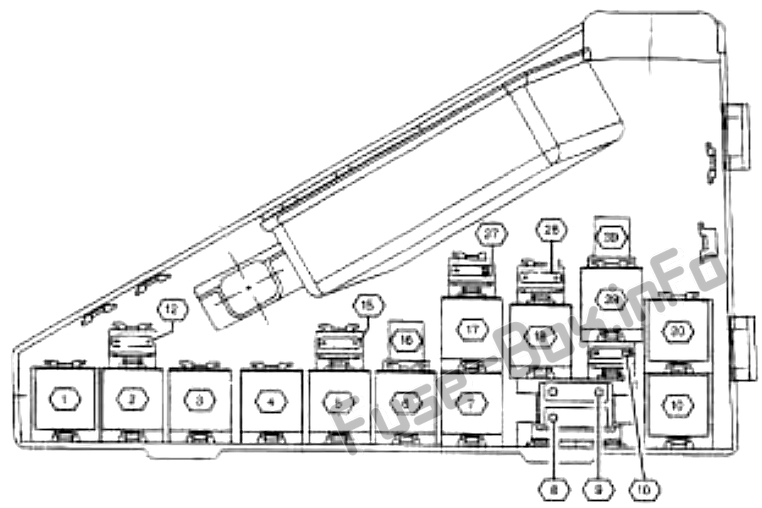

Центр реле моторного отсека
| № | Применение |
|---|---|
| 1 | Вторичный воздухозаборник |
| 2 | Вентилятор кондиционера-радиатор |
| 3 | Последующее наблюдение за насосом охлаждающей жидкости |
| 4 | Интервал омывателя и стеклоочистителя ветрового стекла |
| 5 | Компрессор кондиционера |
| 6 | Вентилятор кондиционера-радиатор |
| 7 | Вентилятор кондиционера-радиатор |
| 8 | Вентилятор кондиционера-радиатор |
| 9 | Вторичный воздухозаборник |
| 10 | Инжекторные клапаны |
| 12 | Вентилятор-радиатор |
| 15 | Вентилятор кондиционера-радиатор |
| 16 | Штекерное соединение |
| 17 | Вентилятор кондиционера-радиатор |
| 18 | Вентилятор кондиционера-радиатор |
| 19 | Реле |
| 20 | Топливный насос |
| 27 | Кислородный датчик выхлопа |
| 28 | Устройство управления |
| 29 | Коробка воздуходувки |
| 39 | Подключение диагностического разъема |

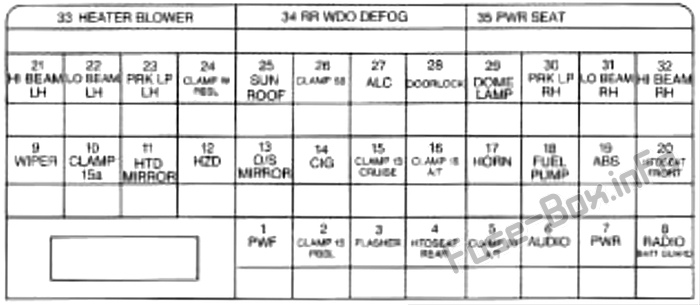

Блок предохранителей в салоне
| № | Применение |
|---|---|
| 1 | Электродвигатель стеклоподъемника правой и левой передней двери, переключатель стеклоподъемника левой передней двери |
| 2 | Выключатель стоп-сигнала |
| 3 | Переключатель автоматической коробки передач и контрольный индикатор, модуль управления усилителем руля, выключатель аварийной сигнализации |
| 4 | Реле обогревателя подушки правого и левого заднего сиденья |
| 5 | Модуль управления коробкой передач |
| 6 | Усилитель звукового процессора |
| 7 | Электродвигатель стеклоподъемника правой и левой задней боковой двери |
| 8 | Переключатель фар, переключатель указателя поворота, реле звукового сигнала, CD-чейнджер, модуль многофункционального реле |
| 9 | Электродвигатель и реле стеклоочистителя, переключатель стеклоочистителя и омывателя ветрового стекла |
| 10 | Блок управления кузовным оборудованием (BCM), вспомогательный водяной насос, система управления очистителем и кондиционером, реле управления вентилятором |
| 11 | Управление отопителем и кондиционером, правое и левое наружные зеркала заднего вида, переключатель наружного зеркала заднего вида с дистанционным управлением |
| 12 | Переключатель аварийной сигнализации, приборная панель, разъем канала передачи данных (DLC), выключатель стоп-сигнала, приборная панель, обогреватель и система управления кондиционером |
| 13 | Переключатель наружного зеркала заднего вида дистанционного управления, реле компрессора кондиционера, тестовый разъем, переключатель управления кондиционером |
| 14 | Сотовый телефон, прикуриватель, правая и левая форсунки омывателя ветрового стекла, переключатель обогрева сиденья водителя и пассажира, управление обогревателем и кондиционером, обогреваемое наружное зеркало заднего вида и реле обогрева заднего стекла |
| 15 | Реле воздушного компрессора выравнивания задней подвески, комбинация приборов, комбинация приборов, переключатель и модуль круиз-контроля, переключатель фар, многофункциональный модуль реле, реле обогрева сиденья пассажира и водителя, BCM, привод люка в крыше, датчик автоматического контроля уровня, переключатель обогрева правого и левого заднего сиденья и реле подушки, модуль памяти регулятора сиденья водителя, переключатель стеклоподъемника левой передней двери, внутреннее зеркало заднего вида |
| 16 | Модуль управления коробкой передач |
| 17 | Рог № 1 и № 2 |
| 18 | Топливный насос |
| 19 | Электронный модуль управления тормозом/тяговым усилием |
| 20 | Реле обогрева сиденья пассажира и водителя |
| 21 | Реле дневных ходовых огней (DRL), реле левой фары дальнего света |
| 22 | Переключатель фар и левая фара ближнего света |
| 23 | Многофункциональное реле Mixlule, левый стояночный/поворотный сигнал, левый стояночный/задний фонарь, левый задний боковой габаритный фонарь |
| 24 | Подъемный магнит, BCM, приборная панель |
| 25 | Привод люка |
| 26 | Переключатель фар, правый и левый передний габаритный фонарь, средний задний фонарь, правый и левый задний фонарь номерного знака, радио, индикатор управления автоматической коробкой передач, обогреватель и управление кондиционером |
| 27 | Датчик автоматического контроля уровня, воздушный компрессор и реле выравнивания задней подвески |
| 28 | Приемник дистанционного управления дверным замком, реле дверного замка, разъем открывания крышки заднего отсека (не используется) |
| 29 | Многофункциональный релейный модуль |
| 30 | Правый стоп-сигнал/сигнал поворота и правый стоп-сигнал/задний фонарь, правый задний боковой габаритный фонарь |
| 31 | Переключатель указателей поворота и правая фара ближнего света |
| 32 | Реле правой фары дальнего света |
| 33 | Вентилятор, реле компрессора кондиционера |
| 34 | Обогрев наружного зеркала заднего вида и реле обогревателя заднего стекла |
| 35 | Переключатели регулировки сиденья пассажира и водителя, модуль памяти регулировки сиденья водителя |

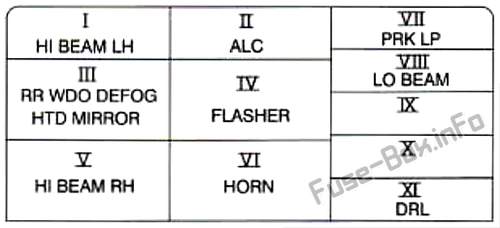

Блок реле в салоне
| № | Применение |
|---|---|
| I | Фара дальнего света — левая |
| II | Автоматический контроль уровня |
| III | Зажило заднее стекло, подогрев зеркал с электроприводом |
| IV | Предупреждающие световые сигналы опасности |
| V | Фара дальнего света — правая |
| VI | Horn |
| VII | Парковочные огни |
| VIII | Фары ближнего света |
| IX | Не используется |
| X | Не используется |
| XI | Ходовые огни Dayume |
1998
Центр реле моторного отсека
| № | Применение |
|---|---|
| 1 | Насос подачи вторичного воздуха (реле K12) |
| 2 | Управление вентилятором (реле K67) |
| 3 | Дополнительный водяной насос (реле K22) |
| 4 | Электродвигатель стеклоочистителя (реле К8) |
| 5 | Компрессор кондиционера (реле K60) |
| 6 | Управление вентилятором (реле K87) |
| 7 | Управление вентилятором (реле K26) |
| 8 | Управление вентилятором (предохранитель 42) |
| 9 | Насос подачи вторичного воздуха (предохранитель 49) |
| 10 | Питание органов управления двигателем (реле K43) |
| 12 | Управление вентилятором (предохранитель 40) |
| 15 | Управление вентилятором (предохранитель 52) |
| 16 | Соединитель С110 |
| 17 | Управление вентилятором (реле K52) |
| 18 | Управление вентилятором (реле K28) |
| 19 | Реле управления вентилятором, реле модуля управления двигателем (ECM) (предохранитель 50) |
| 20 | Топливный насос (реле К44) |
| 27 | Датчики кислорода с подогревом (предохранитель 43) |
| 28 | Модуль управления двигателем (ECM) (предохранитель 60) |
| 29 | Модуль управления двигателем (ECM) (реле K48) |
| 39 | Тестовый разъем вентилятора охлаждающей жидкости |

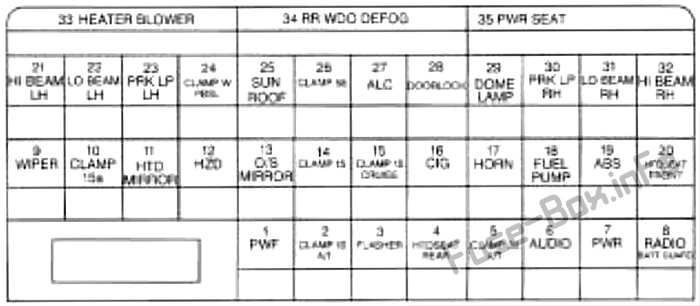

Блок предохранителей в салоне
| № | Применение |
|---|---|
| 1 | Электродвигатель стеклоподъемника правой и левой передней двери, переключатель стеклоподъемника левой передней двери |
| 2 | Выключатель стоп-сигнала |
| 3 | Переключатель диапазонов автоматической коробки передач и контрольный индикатор, модуль управления усилителем руля, переключатель аварийной сигнализации, переключатель зимнего режима автоматической коробки передач |
| 4 | Подогрев подушки правого и левого заднего сиденья Relav |
| 5 | Модуль управления коробкой передач |
| 6 | Усилитель радиодинамика |
| 7 | Электродвигатель стеклоподъемника правой и левой задней боковой двери |
| 8 | Переключатель фар, переключатель указателя поворота, реле звукового сигнала, CD-чейнджер, многофункциональное реле |
| 9 | Электродвигатель и реле стеклоочистителя, переключатель стеклоочистителя и омывателя ветрового стекла |
| 10 | Блок управления кузовным оборудованием (BCM), дополнительный водяной насос отопителя, реле управления вентилятором, реле ECM, реле дополнительного водяного насоса |
| 11 | Управление отопителем и кондиционером, правое и левое наружные зеркала заднего вида, переключатель наружного зеркала заднего вида с дистанционным управлением |
| 12 | Выключатель аварийной сигнализации, комбинация приборов, разъем канала передачи данных (DLC), выключатель стоп-сигнала, панель приборов, управление обогревателем и кондиционером |
| 13 | Переключатель наружного зеркала заднего вида с дистанционным управлением, реле компрессора кондиционера, тестовый разъем вентилятора охлаждающей жидкости, выключатель нагрузки кондиционера |
| 14 | Сотовый телефон, правая и левая форсунка омывателя ветрового стекла, переключатель обогрева сиденья водителя и пассажира, управление обогревателем и кондиционером, обогреваемое наружное зеркало заднего вида и реле обогревателя заднего стекла |
| 15 | Реле воздушного компрессора выравнивания задней подвески, комбинация приборов, комбинация приборов, переключатель и модуль круиз-контроля, переключатель фар, многофункциональное реле, реле обогрева сиденья пассажира и водителя, BCM, привод люка в крыше, датчик автоматического контроля уровня, переключатель обогрева правого и левого заднего сиденья и Реле подушки безопасности, модуль памяти регулятора сиденья водителя, стеклоподъемник левой передней двери, внутреннее зеркало заднего вида |
| 16 | Прикуриватель (от и консоль) |
| 17 | Рог №1 и №2 |
| 18 | Топливный насос |
| 19 | Электронный модуль управления тормозом/тяговым усилием |
| 20 | Реле обогрева сиденья пассажира и водителя |
| 21 | Реле дневных ходовых огней (DRL), реле левой фары дальнего света |
| 22 | Переключатель фары, левая фара (ближний свет) |
| 23 | Левая стояночная лампа на 1 А и указатель поворота, левый задний боковой габаритный фонарь, многофункциональное реле, левый стоп-сигнал и задний фонарь |
| 24 | Подъемный магнит, BCM, приборная панель |
| 25 | Привод люка |
| 26 | Переключатель фар, правый и левый передний боковой габаритный фонарь, средний задний фонарь, правый и левый задний фонарь номерного знака, радио, индикатор управления автоматической коробкой передач, обогреватель и управление кондиционером |
| 27 | Датчик автоматического контроля уровня, воздушный компрессор выравнивания задней подвески и реле |
| 28 | Приемник дистанционного управления дверным замком, реле дверного замка, разъем открывания крышки заднего отсека (не используется) |
| 29 | Многофункциональное реле |
| 30 | Правый стояночный фонарь и указатель поворота, правый задний боковой габаритный фонарь, правый стоп-сигнал и задний фонарь |
| 31 | Правая фара ближнего света и переключатель указателей поворота |
| 32 | Реле правой фары дальнего света |
| 33 | Контроллер вентилятора, реле компрессора кондиционера |
| 34 | Реле обогревателя заднего стекла, обогреватель наружного зеркала заднего вида |
| 35 | Переключатель регулировки сиденья пассажира и водителя, модуль памяти регулировки сиденья водителя |
Блок реле в салоне
| Реле | Применение |
|---|---|
| I | Фары дальнего света 1 (левая) |
| II | Автоматический контроль уровня |
| III | Обогрев заднего стекла. Зеркала с подогревом |
| IV | Предупреждающие световые сигналы опасности |
| V | Фары дальнего света 2 кг) |
| VI | Horn |
| VII | Стояночные огни и указатели поворота |
| VIII | Фары ближнего света |
| IX | Не используется |
| X | Не используется |
| XI | Дневные ходовые огни |
2000, 2001

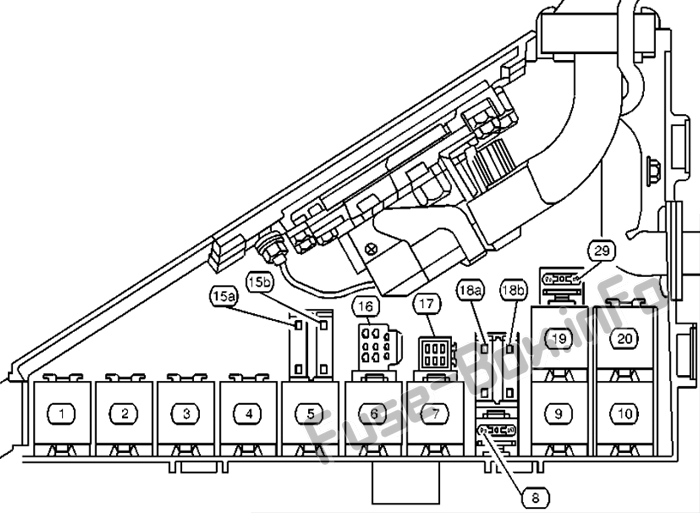

Центр реле моторного отсека
| № | Применение |
|---|---|
| 1 | Насос подачи вторичного воздуха (реле K12) |
| 2 | Управление вентилятором (реле K67) |
| 3 | Дополнительный водяной насос (реле K22) |
| 4 | Электродвигатель стеклоочистителя (реле К8) |
| 5 | Реле компрессора кондиционера (K60) |
| 6 | Реле управления вентилятором (K87) |
| 7 | Реле управления вентилятором (K26) |
| 8 | Предохранитель 50 |
| 9 | Реле управления вентилятором (K28) |
| 10 | Реле питания органов управления двигателем (K43) |
| 15 | Предохранитель 40 (А) Предохранитель 52 (В) |
| 16 | Соединитель С110 |
| 17 | Тестовый разъем вентилятора охлаждающей жидкости Управление вентилятором |
| 18 | Предохранитель 42 (А), Предохранитель 49 (В) |
| 19 | Реле управления вентилятором (K52) |
| 20 | Реле топливного насоса (K44) |
| 29 | Предохранитель 43 |

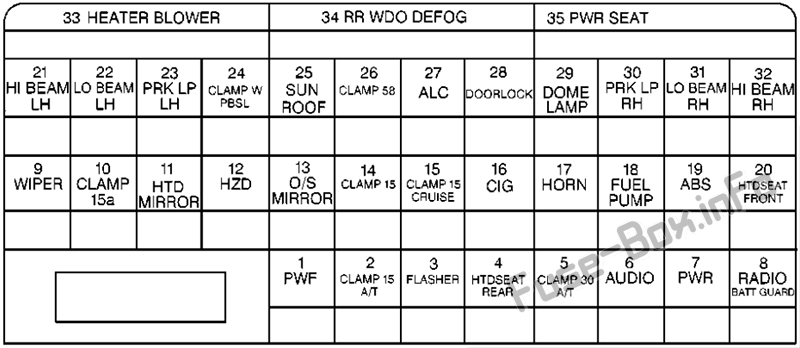

Блок предохранителей в салоне
| № | Применение |
|---|---|
| 1 | Электродвигатель стеклоподъемника правой и левой передней двери, переключатель стеклоподъемника левой передней двери |
| 2 | Выключатель стоп-сигнала, выключатель круиз-контроля |
| 3 | Переключатель диапазонов автоматической коробки передач, индикатор управления автоматической коробкой передач, модуль управления усилителем руля, переключатель аварийной сигнализации, переключатель зимнего режима автоматической коробки передач, модуль управления коробкой передач (TCM) |
| 4 | Реле обогревателя правой и левой подушки заднего сиденья, электродвигатель заднего солнцезащитного козырька, розетка для дополнительного оборудования |
| 5 | Модуль управления коробкой передач |
| 6 | Усилитель радиодинамика |
| 7 | Электродвигатель стеклоподъемника правой и левой задней боковой двери |
| 8 | Переключатель фар, переключатель указателя поворота, реле звукового сигнала, CD-чейнджер, многофункциональное реле |
| 9 | Электродвигатель и реле стеклоочистителя, переключатель стеклоочистителя и омывателя ветрового стекла |
| 10 | Блок управления кузовным оборудованием (BCM), дополнительный водяной насос отопителя, реле управления вентилятором, реле дополнительного водяного насоса |
| 11 | Управление отопителем и кондиционером, правое и левое наружные зеркала заднего вида |
| 12 | Выключатель аварийной сигнализации, комбинация приборов, разъем канала передачи данных (DLC), выключатель стоп-сигнала, панель приборов, обогреватель и система управления кондиционером. |
| 13 | Переключатель наружного зеркала заднего вида с дистанционным управлением, реле компрессора кондиционера, тестовый разъем вентилятора охлаждающей жидкости, выключатель нагрузки кондиционера |
| 14 | Сотовый телефон, форсунки правого и левого омывателя ветрового стекла, переключатель обогрева сиденья водителя и пассажира, управление обогревателем и кондиционером, обогреваемое наружное зеркало заднего вида и реле обогревателя заднего стекла |
| 15 | Реле воздушного компрессора выравнивания задней подвески, комбинация приборов, комбинация приборов, переключатель круиз-контроля, переключатель фар, многофункциональное реле, реле обогрева сиденья пассажира и водителя, BCM, привод люка в крыше, датчик автоматического контроля уровня, переключатель обогрева правого и левого заднего сиденья, правый и Реле обогрева левой подушки заднего сиденья, модуль памяти регулятора сиденья водителя, переключатель стеклоподъемника левой передней двери, внутреннее зеркало заднего вида |
| 16 | Прикуриватель (спереди и на консоли) |
| 17 | Рог №1 и №2 |
| 18 | Топливный насос |
| 19 | Электронный модуль управления тормозом/тяговым усилием |
| 20 | Реле обогрева сиденья пассажира и водителя |
| 21 | Реле дневных ходовых огней (DRL), реле левой фары дальнего света |
| 22 | Переключатель фар, левая фара ближнего света |
| 23 | Левый стояночный фонарь и указатели поворота, левый задний боковой габаритный фонарь, многофункциональное реле, левый стоп-сигнал и задний фонарь |
| 24 | Подъемный магнит, BCM, приборная панель |
| 25 | Привод люка |
| 26 | Переключатель фар, правый и левый передний боковой габаритный фонарь, средний задний фонарь, правый и левый задний фонарь номерного знака, радио, индикатор управления автоматической коробкой передач, обогреватель и управление кондиционером |
| 27 | Датчик автоматического контроля уровня, воздушный компрессор и реле выравнивания задней подвески |
| 28 | Реле дверного замка |
| 29 | Многофункциональное реле, система OnStar |
| 30 | Правый стояночный фонарь и указатель поворота, правый задний боковой габаритный фонарь, правый стоп-сигнал и задний фонарь |
| 31 | Выключатель указателя поворота правой фары ближнего света |
| 32 | Реле правой фары дальнего света |
| 33 | Контроллер вентилятора, реле компрессора кондиционера |
| 34 | Реле обогревателя заднего стекла |
| 35 | Переключатель регулировки сиденья пассажира, модуль памяти регулировки сиденья водителя |

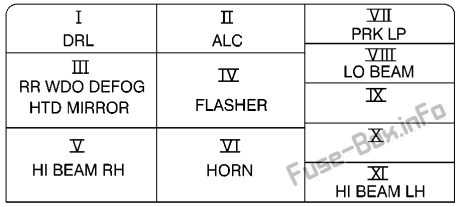

Блок реле в салоне
| Реле | Применение |
|---|---|
| I | Дневные ходовые огни |
| II | Автоматический контроль уровня |
| III | Обогрев заднего стекла, подогрев зеркал |
| IV | Предупреждающие световые сигналы опасности |
| V | Фары дальнего света II (правые) |
| VI | Horn |
| VII | Стояночные огни и указатели поворота |
| VIII | Фары ближнего света |
| IX | Не используется |
| X | Не используется |
| XI | Фары дальнего света I (левая) |
