Предохранители и реле Cadillac CT4 (2020-2022)

Схемы относятся к указанным годам и вариантам Cadillac CT4 (2020-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Схема предохранителей Cadillac CT4 2020-2022 гг.

Предохранители прикуривателя (розетки) в Cadillac CT4Это автоматические выключатели CB1 и CB2 в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Пассажирский салон

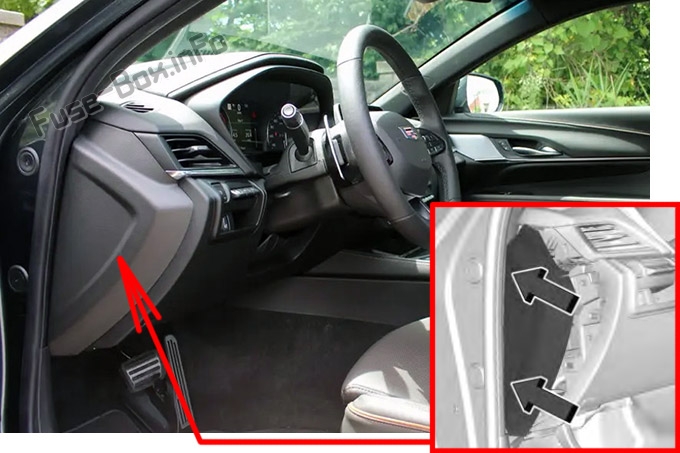

Блок предохранителей приборной панели находится в конце приборной панели со стороны водителя. Чтобы получить доступ, снимите торцевую крышку, аккуратно поддев пластиковым инструментом возле каждого зажима, начиная с показанной точки.
Чтобы установить крышку, вставьте выступы на задней стороне крышки в пазы на приборной панели. Совместите зажимы с прорезями на приборной панели и нажмите на крышку на место. Пассажирский салон

Моторного отсека

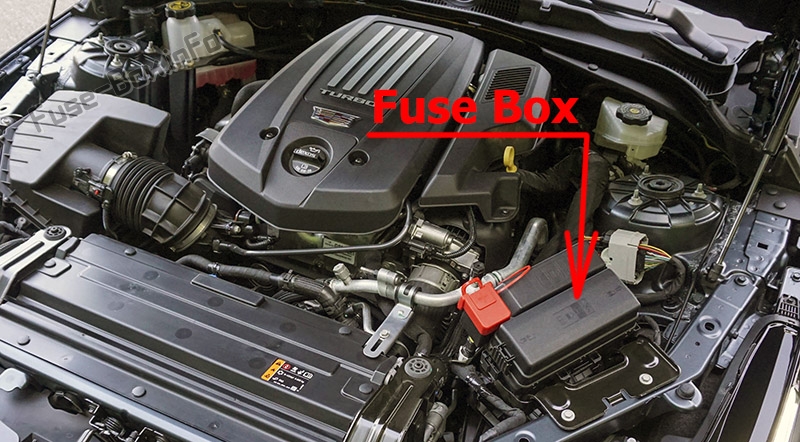

Блок предохранителей в моторном отсеке находится со стороны водителя в моторном отсеке. Поднимите крышку, чтобы получить доступ к предохранителям. Моторного отсека

Багажное отделение

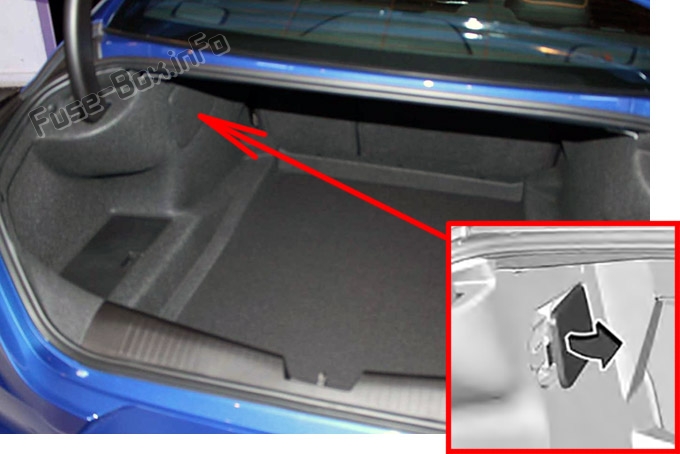

Блок предохранителей в заднем отсеке находится за крышкой со стороны водителя в заднем отсеке. Багажное отделение

Схемы блока предохранителей

Пассажирский салон

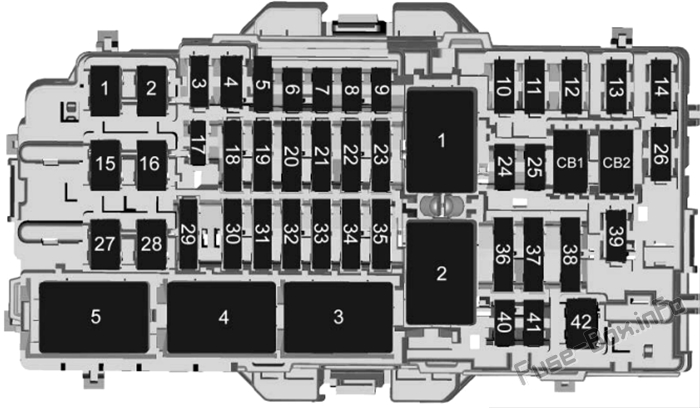

Назначение предохранителей в панели приборов (2020, 2021, 2022)

№	Описание
1	Не используется
2	воздуходувка ОВКВ
3	Не используется
4	Не используется
5	Средство защиты от кражи / Универсальный механизм открывания гаражных ворот
6	Не используется
7	Ионизатор качества воздуха
8	Рулевое колесо с подогревом
9	Не используется
10	Электронный замок рулевой колонки 1
11	Не используется
12	Не используется
13	Не используется
14	Не используется
15	Не используется
16	Не используется
17	Не используется
18	Дисплей/ Информационно-развлекательная система/ USB/ CSM
19	2020-2021: Подушка безопасности/автоматическое определение присутствия/подключение канала передачи данных/модуль беспроводной зарядки 2022: Модуль датчиков и диагностики / Автоматическое определение присутствия / Подключение канала передачи данных / Модуль беспроводной зарядки / Модуль виртуального ключа
20	Модуль рулевой колонки с усилителем/ Электронный замок рулевой колонки 2
21	2021-2022: Система мониторинга водителя / регистратор данных о производительности
22	Не используется
23	Не используется
24	Не используется
25	USB
26	Не используется
27	Не используется
28	Не используется
29	Не используется
30	Не используется
31	Уровень фар
32	Не используется
33	Зажигание кузова/зажигание IP
34	Выхлопной клапан
35	Зажигание модуля управления коробкой передач/зажигание модуля управления двигателем/зажигание переключения передач/зажигание тормоза
36	Сменный модуль
37	Блок управления кузовным оборудованием 1/ Электронный выключатель стояночного тормоза
38	Модуль центрального стека
39	Управление на руле
40	Блок управления кузовом 2
41	Модуль управления кузовом 3
42	Блок управления кузовом 4
CB1	Дополнительная розетка питания 1 (автоматический выключатель)
CB2	Вспомогательная розетка 2 (автоматический выключатель)

Реле
1	Беги за парком / Аксессуар
2	Запустить рукоятку
3	Не используется
4	Не используется
5	Не используется

Моторного отсека

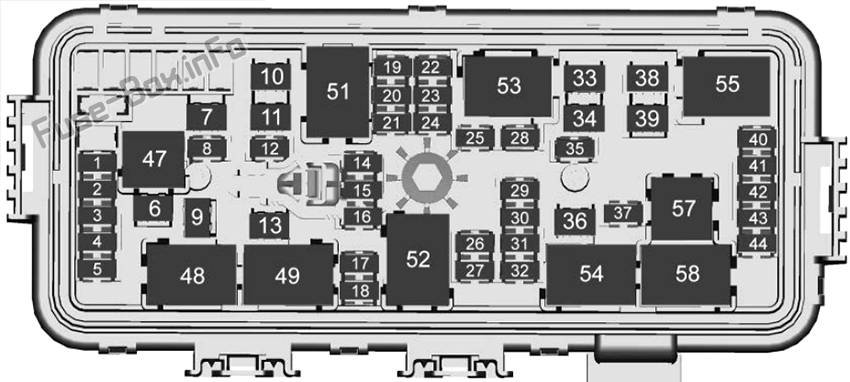

Назначение предохранителей и реле в моторном отсеке (2020, 2021, 2022)

№	Описание
1	Передний датчик радара дальнего действия
2	Парковочные/дневные ходовые огни
3	Модуль наружного освещения 4
4	Модуль наружного освещения 7
5	Уровень фар
6	Не используется
7	Электронный блок управления тормозом
8	Насос омывателя
9	Не используется
10	Не используется
11	Не используется
12	Horn
13	Передний стеклоочиститель
14	Модуль наружного освещения 6
15	Модуль наружного освещения 1
16	Модуль наружного освещения 5
17	Модуль наружного освещения 3
18	Аэрозатвор
19	Не используется
20	Не используется
21	Система виртуальных ключей/Модуль звукового оповещателя
22	Модуль управления двигателем
23	Модуль управления коробкой передач/Блокировка передачи заднего хода
24	Активная опора двигателя
25	Не используется
26	Модуль управления двигателем
27	Форсунки/зажигание 2
28	Охладитель наддувочного воздуха
29	Вспомогательный масляный насос трансмиссии/Блокировка заднего хода трансмиссии
30	Форсунки/зажигание 1
31	Выбросы 1
32	Выбросы 2
33	соленоид стартера
34	Не используется
35	Не используется
36	Шестерня стартера
37	Муфта переменного тока
38	Не используется
39	Не используется
40	Не используется
41	Не используется
42	Помпа
43	Не используется
44	Не используется

Реле
47	Не используется
48	Скорость переднего стеклоочистителя
49	Управление передним стеклоочистителем
51	Не используется
52	Модуль управления двигателем
53	соленоид стартера
54	Шестерня стартера
55	Не используется
57	Муфта переменного тока
58	Не используется

Багажное отделение

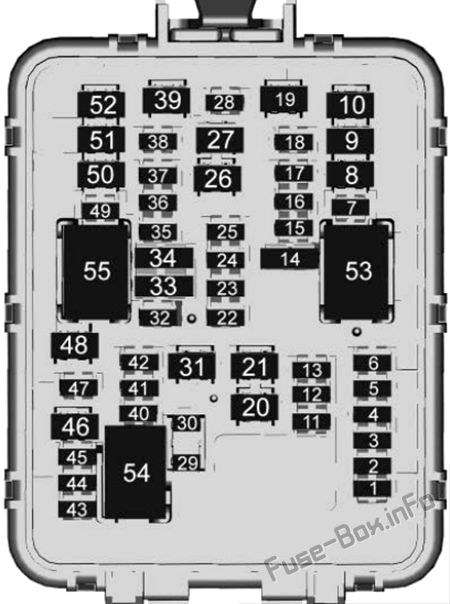

Назначение предохранителей и реле в багажнике (2020, 2021, 2022)

№	Описание
1	Дистанционный исполнительный механизм
2	Не используется
3	Водительское сиденье с подогревом
4	Модуль зоны топливного бака
5	Не используется
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Ремень безопасности пассажира
11	Соленоид вентиляции канистры
12	Люк на крыше
13	Не используется
14	Не используется
15	Пассажирское сиденье с подогревом
16	Не используется
17	Электронное управление подвеской
18	Не используется
19	ремень безопасности водителя
20	Задний антизапотеватель
21	Преобразователь постоянного тока в постоянный 2
22	Выключатель блокировки двери со стеклоподъемником водителя
23	Модуль расчета внешних объектов/модуль фронтальной камеры/локализация высокой четкости/радар ближнего действия
24	Выключатель блокировки двери пассажирского окна
25	Не используется
26	Усилитель (V-серия)
27	Модуль управления задним приводом
28	Не используется
29	Не используется
30	Не используется
31	Преобразователь постоянного тока в постоянный 1
32	Электронное управление раздаточной коробкой
33	Центральный межсетевой интерфейс / Оповещение о боковых слепых зонах
34	Модуль обработки видео
35	Закрытие без помощи рук
36	Модуль наружного освещения 2
37	Модуль сиденья пассажира с памятью
38	Не используется
39	Правое переднее/правое заднее стекло
40	Не используется
41	Не используется
42	Усилитель
43	Модуль помощи при парковке
44	Модуль сиденья водителя с памятью
45	OnStar
46	Не используется
47	Не используется
48	Не используется
49	Не используется
50	Сиденье водителя
51	Левое переднее/левое заднее стекло
52	Пассажирское место

Реле
53	Не используется
54	Не используется
55	Run
