Предохранители и реле Cadillac CT5 (2020-2022..)
Схемы относятся к указанным годам и вариантам Cadillac CT5 (2020-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Схема предохранителей Cadillac CT5 2020-2022 гг.
Предохранители прикуривателя (розетки) в Cadillac CT5 Это автоматические выключатели CB1 и CB2 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

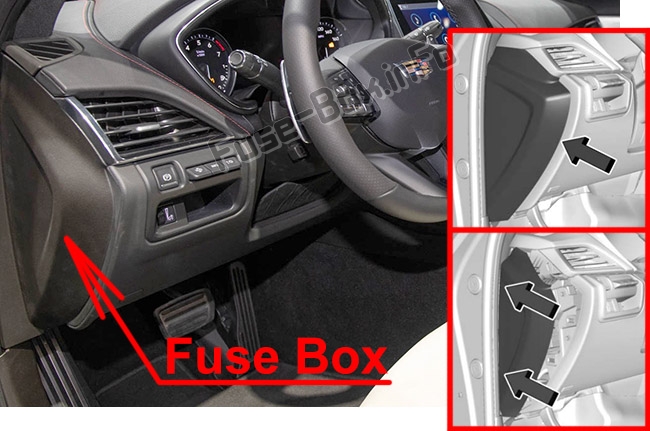

Пассажирский салон
Блок предохранителей находится на панели приборов со стороны водителя.
Чтобы получить доступ, снимите торцевую крышку, аккуратно поддев пластиковым инструментом возле каждого зажима, начиная с показанной точки.
Чтобы установить крышку, вставьте выступы на задней стороне крышки в пазы на приборной панели. Совместите зажимы с прорезями на приборной панели и нажмите на крышку на место.

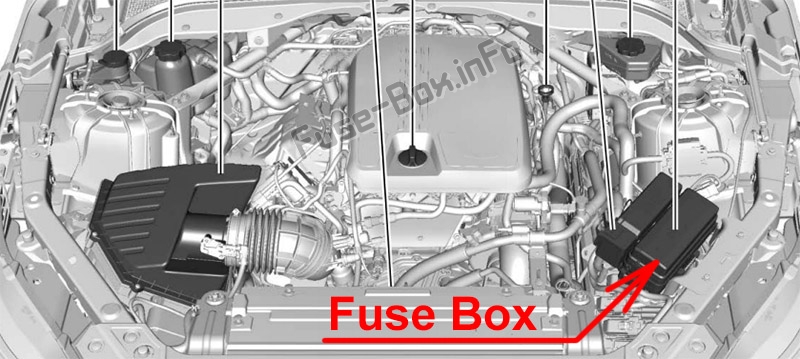

Моторного отсека
Поднимите крышку, чтобы получить доступ к предохранителям.

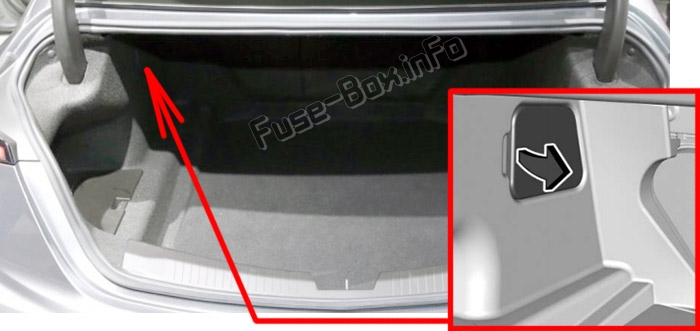

Багажное отделение
Блок предохранителей в заднем отсеке находится за крышкой со стороны водителя в заднем отсеке.
Схемы блока предохранителей
Схемы блока предохранителей

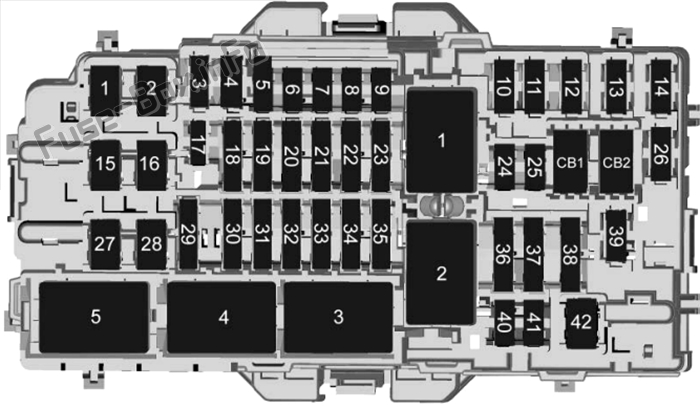

Пассажирский салон
| № | Описание |
|---|---|
| 1 | — |
| 2 | воздуходувка ОВКВ |
| 3 | — |
| 4 | — |
| 5 | 2020-2021: Средство защиты от кражи/ Универсальный механизм открывания гаражных ворот 2022: система защиты от кражи/универсальный механизм открывания гаражных ворот/потолочная консоль/датчик дождя |
| 6 | — |
| 7 | Ионизатор качества воздуха |
| 8 | Рулевое колесо с подогревом |
| 9 | — |
| 10 | Электронный замок рулевой колонки 1 |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | 2020-2021: Дисплей/Информационно-развлекательная система/USB 2022: Дисплей/Информационно-развлекательная система/USB/Многофункциональный модуль управления |
| 19 | 2020-2021: Подушка безопасности/автоматическое определение присутствия/подключение канала передачи данных/модуль беспроводной зарядки 2022: Модуль датчиков и диагностики / Автоматическое определение присутствия / Подключение канала передачи данных / Модуль беспроводной зарядки / Модуль виртуального ключа |
| 20 | Модуль рулевой колонки с усилителем/ Электронный замок рулевой колонки 2 |
| 21 | 2022: Система мониторинга водителя / регистратор данных о производительности |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | USB |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Уровень фар |
| 32 | — |
| 33 | Зажигание кузова/IP-зажигание |
| 34 | Выхлопной клапан |
| 35 | Зажигание модуля управления коробкой передач/Зажигание модуля управления двигателем/Зажигание переключения передач/Зажигание тормоза |
| 36 | Сменный модуль |
| 37 | Блок управления кузовным оборудованием 1/ Электронный выключатель стояночного тормоза |
| 38 | Модуль центрального стека |
| 39 | Управление на руле |
| 40 | Блок управления кузовом 2 |
| 41 | Модуль управления кузовом 3 |
| 42 | Блок управления кузовом 4 |
| CB1 | Дополнительная розетка питания 1 (автоматический выключатель) |
| CB2 | Вспомогательная розетка 2 (автоматический выключатель) |
| Реле | |
| 1 | Беги за парком / Аксессуар |
| 2 | Запустить рукоятку |
| 3 | — |
| 4 | — |
| 5 | — |

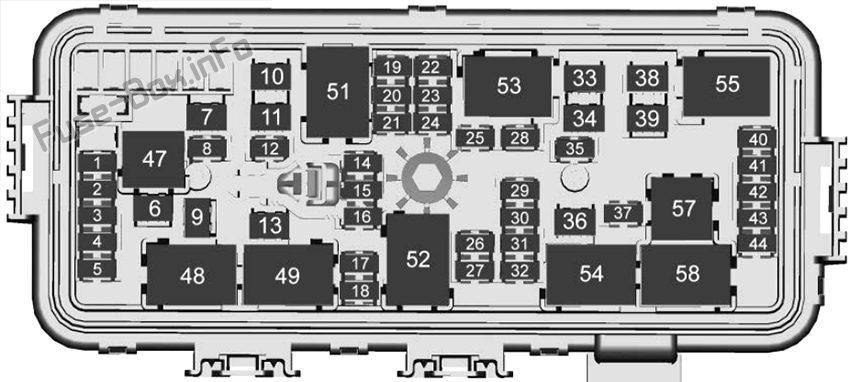

Моторного отсека
| № | Описание |
|---|---|
| 1 | Передний датчик радара дальнего действия |
| 2 | Парковочные/дневные ходовые огни |
| 3 | Модуль наружного освещения 4 |
| 4 | Модуль наружного освещения 7 |
| 5 | Уровень фар |
| 6 | — |
| 7 | Электронный блок управления тормозом |
| 8 | Насос омывателя |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | Horn |
| 13 | Передний стеклоочиститель |
| 14 | Модуль наружного освещения 6 |
| 15 | Модуль наружного освещения 1 |
| 16 | Модуль наружного освещения 5 |
| 17 | Модуль наружного освещения 3 |
| 18 | Аэрозатвор |
| 19 | — |
| 20 | — |
| 21 | Система виртуальных ключей/Модуль звукового оповещателя |
| 22 | 2022: Батарея модуля управления двигателем |
| 23 | Модуль управления коробкой передач |
| 24 | Активная опора двигателя |
| 25 | — |
| 26 | Модуль управления двигателем |
| 27 | Форсунки/зажигание 2 |
| 28 | Охладитель наддувочного воздуха |
| 29 | 2020-2021: Насос охлаждающей жидкости коробки передач 2022: Блокировка вспомогательного масляного насоса трансмиссии/блокировка заднего хода трансмиссии |
| 30 | Форсунки/зажигание 1 |
| 31 | Выбросы 1 |
| 32 | Выбросы 2 |
| 33 | соленоид стартера |
| 34 | — |
| 35 | 2020-2021: Насос охлаждающей жидкости |
| 36 | Шестерня стартера |
| 37 | Муфта переменного тока |
| 38 | — |
| 39 | — |
| 40 | — |
| 41 | — |
| 42 | Помпа |
| 43 | — |
| 44 | — |
| Реле | |
| 47 | — |
| 48 | Скорость переднего стеклоочистителя |
| 49 | Управление передним стеклоочистителем |
| 51 | — |
| 52 | Модуль управления двигателем |
| 53 | соленоид стартера |
| 54 | Шестерня стартера |
| 55 | — |
| 57 | Муфта переменного тока |
| 58 | — |

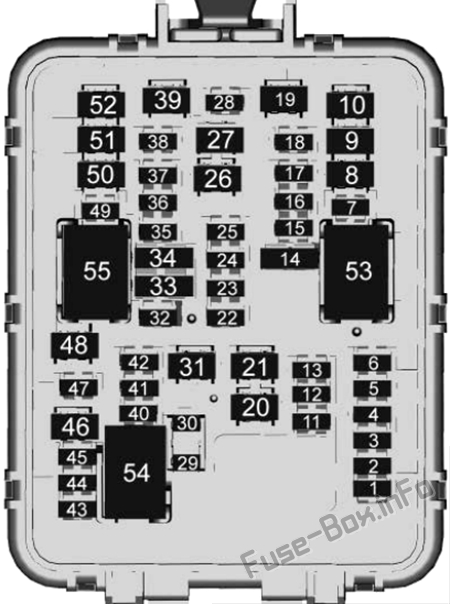

Багажное отделение
| № | Описание |
|---|---|
| 1 | Дистанционный исполнительный механизм |
| 2 | 2020-2021: Модуль управления двигателем |
| 3 | Водительское сиденье с подогревом |
| 4 | Модуль зоны топливного бака |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | Ремень безопасности пассажира |
| 11 | Соленоид вентиляции канистры |
| 12 | Люк на крыше |
| 13 | — |
| 14 | — |
| 15 | Пассажирское сиденье с подогревом |
| 16 | — |
| 17 | Электронное управление подвеской |
| 18 | — |
| 19 | ремень безопасности водителя |
| 20 | Задний антизапотеватель |
| 21 | Преобразователь постоянного тока в постоянный 2 |
| 22 | Переключатель стеклоподъемника/ дверной ручки водителя |
| 23 | 2020-2021: Модуль вычисления внешних объектов/модуль фронтальной камеры 2022: модуль расчета внешних объектов/модуль передней камеры/модуль локализации высокого разрешения/радар ближнего действия |
| 24 | Переключатель стеклоподъемника/ дверной ручки пассажира |
| 25 | — |
| 26 | 2020-2021: Трейлер 2022: Усилитель (Blackwing серии V) |
| 27 | Модуль управления задним приводом |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Преобразователь постоянного тока в постоянный 1 |
| 32 | Электронное управление раздаточной коробкой |
| 33 | Модуль центрального шлюза — оповещение о боковых слепых зонах |
| 34 | Модуль обработки видео |
| 35 | Закрытие без помощи рук |
| 36 | Модуль наружного освещения 2 |
| 37 | Модуль сиденья пассажира с памятью |
| 38 | 2020-2021: Трейлер 2 |
| 39 | Правое переднее/правое заднее стекло |
| 40 | — |
| 41 | — |
| 42 | Усилитель |
| 43 | Модуль помощи при парковке |
| 44 | Модуль сиденья водителя с памятью |
| 45 | OnStar |
| 46 | — |
| 47 | — |
| 48 | — |
| 49 | 2020-2021: Трейлер |
| 50 | Сиденье водителя |
| 51 | Левое переднее/левое заднее стекло |
| 52 | Пассажирское место |
| Реле | |
| 53 | — |
| 54 | — |
| 55 | Run |
