Предохранители и реле Cadillac CT6 (2016-2019..)
Схемы относятся к указанным годам и вариантам Cadillac CT6 (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Схема предохранителей Cadillac CT6 2016-2019..
Предохранители прикуривателя (розетки) в Cadillac CT6 являются предохранитель №F1 (розетка) в блоке предохранителей панели приборов, предохранители №F02 (розетка багажника) и №F41 (розетка заднего сиденья) в блоке предохранителей багажного отделения (исполнение 2 на 2018 год – предохранитель №F53 (задний розетка дополнительного питания сиденья) и F77 (дополнительная розетка багажника) в блоке предохранителей в багажном отделении).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

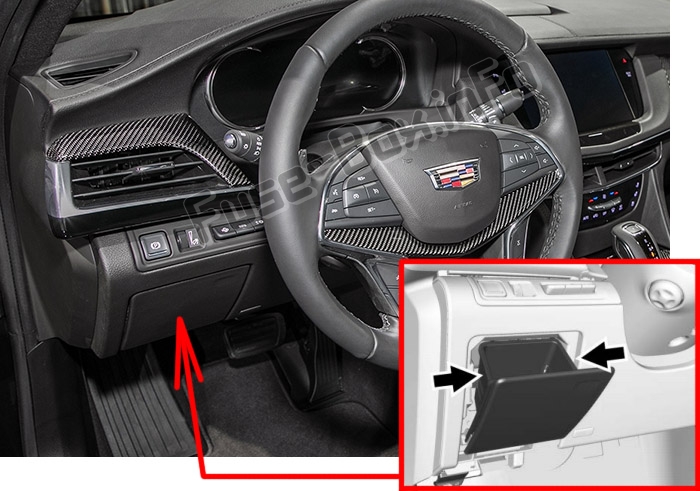

Блок предохранителей находится на панели приборов за вещевым отсеком слева от рулевого колеса.
Надавите на две фиксирующие защелки по бокам отсека, пока две фиксирующие защелки не оторвутся от боковых сторон приборной панели. Позвольте отделению двигаться вниз и в сторону.

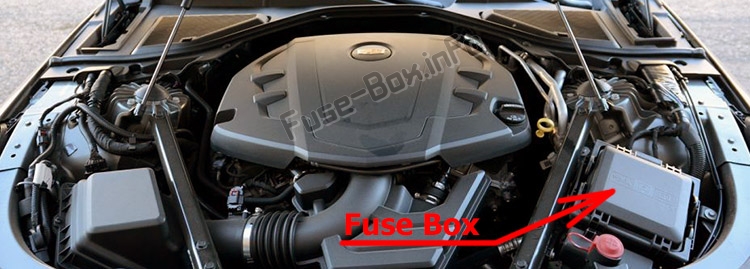

Моторного отсека
2,0 л, 3,0 л и 3,6 л: со стороны водителя.

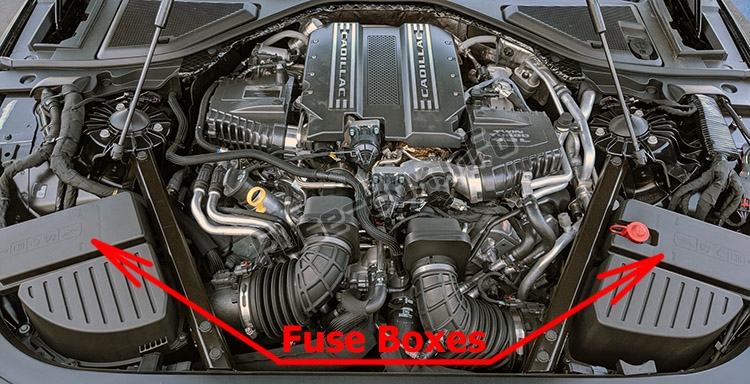

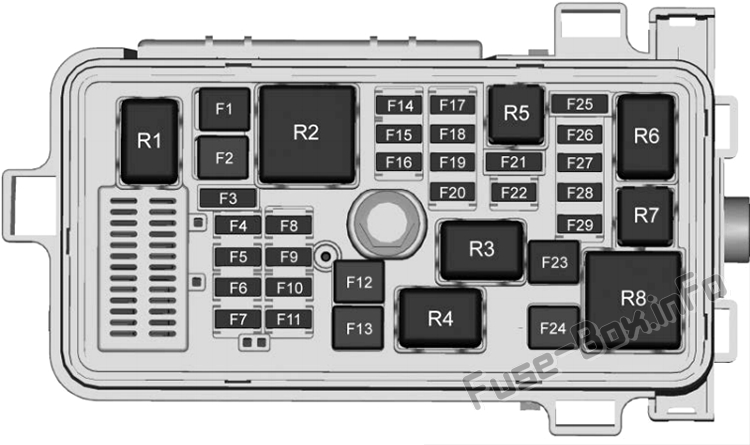

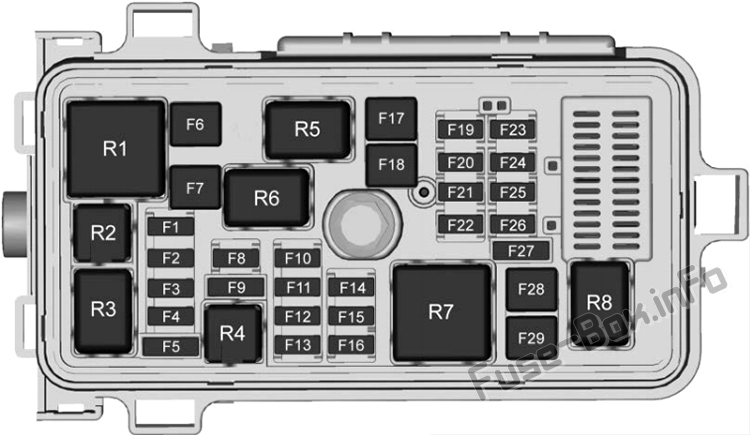

Двигатель 4,2 л имеет подкапотный блок предохранителей с каждой стороны моторного отсека.

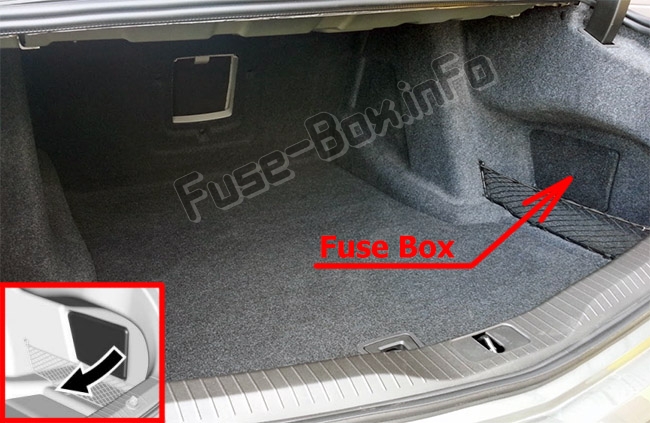

Багажное отделение
Он расположен с правой стороны багажника, за крышкой.
Схемы блока предохранителей
Схемы блока предохранителей
2016, 2017, 2018

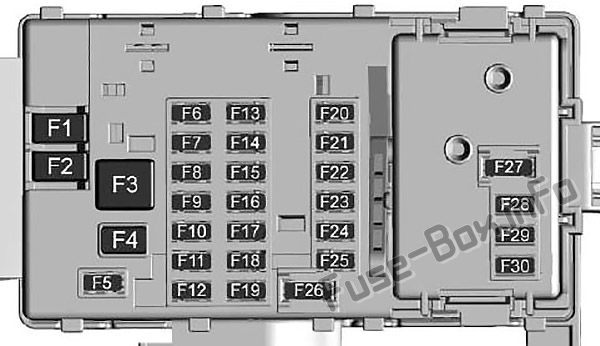

Пассажирский салон
| № | Описание |
|---|---|
| F1 | Розетка |
| F2 | козырек |
| F3 | Передний вентилятор |
| F4 | Модуль управления кузовом 8 |
| F5 | Рулевая колонка с усилителем |
| F6 | Блокировка колонны |
| F7 | Дверь перчаточного ящика |
| F8 | Модуль обогрева переднего сиденья |
| F9 | Сенсорно-диагностический модуль |
| F10 | Модуль управления кузовом 4 |
| F11 | Модуль управления кузовом 3 |
| F12 | Разъем канала передачи данных |
| F13 | Не используется |
| F14 | Не используется |
| F15 | Камера заднего вида |
| F16 | Отображать |
| F17 | Управление отоплением, вентиляцией и кондиционированием воздуха |
| F18 | OnStar |
| F19 | Не используется |
| F20 | 2016-2017: Предупреждение о выходе из полосы движения 2018: Не используется |
| F21 | 2016-2017: Не используется 2018: Инвертор тяговой мощности 2 |
| F22 | Информационно-развлекательная система 2 |
| F23 | Модуль центрального шлюза |
| F24 | Информационно-развлекательная система 1 |
| F25 | Модуль обработки видео |
| F26 | Управление на руле |
| F27 | USB-порт для зарядки |
| F28 | Беспроводная зарядка |
| F29 | Не используется |
| F30 | Оратор |

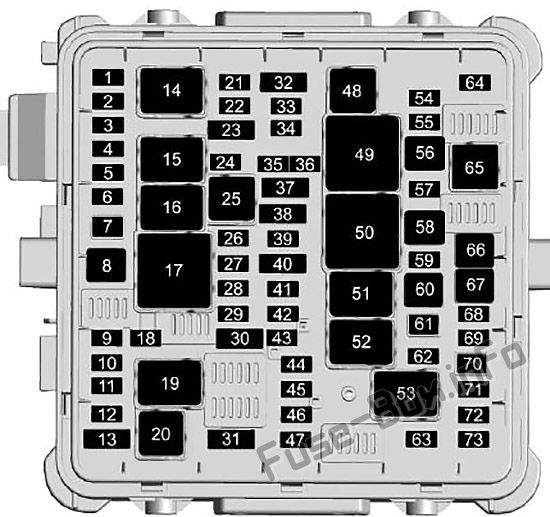

Моторного отсека
| № | Описание |
|---|---|
| 1 | 2016-2017: Инвертор тяговой мощности 2 2018: Не используется |
| 2 | Мощность насоса охлаждающей жидкости |
| 3 | Не используется |
| 4 | Инвертор тяговой мощности 1 |
| 5 | Трансмиссия/зажигание |
| 6 | Не используется |
| 7 | 2016-2017: Стартер 2 2018: Стартер |
| 8 | 2016-2017: Стартер 1 2018: Шестерня стартера |
| 9 | Horn |
| 10 | Не используется |
| 11 | 2016-2017: Правый светодиод 2018: Не используется |
| 12 | 2016-2017: Левый светодиод 2018: Не используется |
| 13 | Левая и правая фары дальнего света |
| 14 | Реле управления кондиционером |
| 15 | 2016-2017: Реле стартера 2 2018: Реле стартера |
| 16 | 2016-2017: Реле стартера 1 2018: Реле шестерни стартера |
| 17 | Реле запуска/пуска |
| 18 | Светодиод поворота справа |
| 19 | 2016-2017: Реле ближнего света фар 2018: Не используется |
| 20 | Реле дальнего света фар |
| 21 | Муфта кондиционера |
| 22 | Не используется |
| 23 | Модуль управления отопителем охлаждающей жидкости |
| 24 | Насос охлаждающей жидкости |
| 25 | Реле насоса охлаждающей жидкости |
| 26 | HI топливо |
| 27 | Блокировка рулевой колонки |
| 28 | Задние сиденья с подогревом |
| 29 | Передние сиденья с подогревом |
| 30 | Не используется |
| 31 | 2016-2017: LED LGT BAT 2018: HDLP/DRL/правая фара |
| 32 | Модуль управления кондиционером |
| 33 | 2016-2017: соленоид AIR 2018: Не используется |
| 34 | Не используется |
| 35 | 2016-2017: Блок управления двигателем 2018: Модуль управления двигателем IGN2 |
| 36 | 2016-2017: Модуль управления двигателем 2 2018: Модуль управления двигателем IGN1 |
| 37 | Насос охлаждающей жидкости Катушки зажигания - нечетные |
| 38 | Катушки зажигания – даже Не прогулка 2 |
| 39 | Не прогулка |
| 40 | Приборный щиток |
| 41 | Не используется |
| 42 | Модуль питания топливного насоса |
| 43 | Корпус панели приборов/зажигание |
| 44 | Аэрозатвор |
| 45 | Шайба |
| 46 | Передний датчик |
| 47 | Левый поворотный светодиод |
| 48 | 2016-2017: Электромагнитное реле AIR 2018: Не используется |
| 49 | 2016-2017: Реле воздушного насоса 2018: Не используется |
| 50 | Реле модуля управления двигателем |
| 51 | Реле скорости стеклоочистителя |
| 52 | Реле управления стеклоочистителями |
| 53 | Реле управления фарами |
| 54 | Не используется |
| 55 | Не используется |
| 56 | 2016-2017: Воздушный насос 2018: Не используется |
| 57 | Не используется |
| 58 | 2016-2017: Электронный центр панели приборов 2018: Не используется |
| 59 | Не используется |
| 60 | насос АБС |
| 61 | Передний стеклоочиститель |
| 62 | Регулировка уровня фар |
| 63 | Модуль электрического усилителя тормозов |
| 64 | Не используется |
| 65 | Не используется |
| 66 | Модуль управления раздаточной коробкой |
| 67 | Электрический усилитель тормозов |
| 68 | Развлекательный дисплей для пассажиров задних сидений |
| 69 | 2016: Не используется 2017-2018: Насос охлаждающей жидкости аккумуляторной системы хранения энергии |
| 70 | Не используется |
| 71 | клапан АБС |
| 72 | Не используется |
| 73 | Не используется |

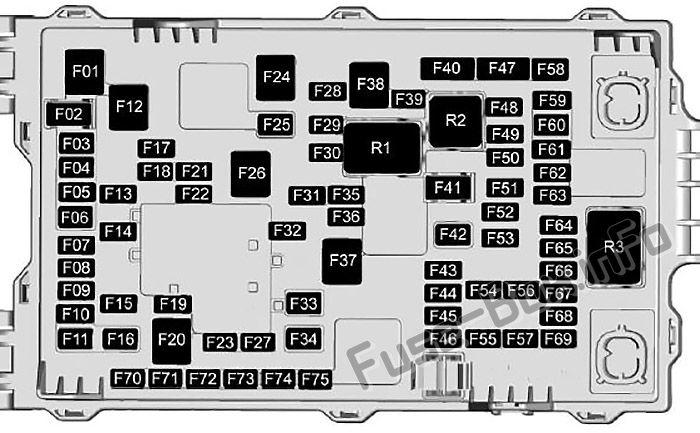

Багажное отделение — без Super Cruise (2016-2018)
| № | Описание |
|---|---|
| F01 | UCAP |
| F02 | Магистральная розетка |
| F03 | Мотор стеклоподъемника водителя |
| F04 | Не используется |
| F05 | Канистра вентиляция |
| F06 | Правое заднее сиденье с памятью |
| F07 | Модуль управления кузовом 7 |
| F08 | Переключатель регулировки сиденья водителя |
| F09 | Пассивный вход Пассивный старт |
| F10 | Задний усилитель сабвуфера |
| F11 | Модуль сиденья водителя с памятью |
| F12 | Не используется |
| F13 | Не используется |
| F14 | Память заднего сиденья/ подогрев |
| F15 | Левый передний усилитель |
| F16 | Правое переднее сиденье |
| F17 | Заднее сиденье с подогревом |
| F18 | Регулируемое напряжение контрольная батарея |
| F19 | 2016-2017: Переключатель зеркал заднего вида 2018: Водитель, пассажирская дверь, стекло/зеркало/регулировка сиденья водителя |
| F20 | Не используется |
| F21 | Модуль управления интеграцией автомобиля |
| F22 | Не используется |
| F23 | Задняя застежка |
| F24 | Не используется |
| F25 | Левый моторизованный преднатяжитель ремня безопасности |
| F26 | Задний обогреватель |
| F27 | Правый передний усилитель |
| F28 | Усилитель |
| F29 | Люк на крыше |
| F30 | Модуль управления кузовом 2 |
| F31 | Модуль управления кузовом 6 |
| F32 | Наружное зеркало с обогревом |
| F33 | 2016-2017: Правое окно 2018: Правое зеркало |
| F34 | Магистральный модуль питания |
| F35 | Встроенный зарядный модуль |
| F36 | Модуль тревожной сирены |
| F37 | инвертор переменного тока постоянного тока |
| F38 | Задний вентилятор |
| F39 | Мощность топливного насоса |
| F40 | Не используется |
| F41 | Розетка на заднем сиденье |
| F42 | Левое заднее сиденье с памятью |
| F43 | Не используется |
| F44 | Выключатель открывания задней двери/модуль подъемных ворот |
| F45 | Вспомогательное аудио/видео/радио |
| F46 | Вычисление внешнего объекта Оповещение о боковой слепой зоне Радарный датчик ближнего действия Радарные датчики дальнего действия (2018 г.) |
| F47 | Не используется |
| F48 | Правое переднее сиденье |
| F49 | Модуль поддержки памяти |
| F50 | Модуль управления кузовом 1 |
| F51 | Модуль управления коробкой передач |
| F52 | Помощь при парковке |
| F53 | Сиденья с подогревом, охлаждением или вентиляцией (при наличии) |
| F54 | 2016: Датчик дождя Эхолот Вторжение Универсальная дистанционная система 2017-2018: Хедлайнер |
| F55 | Модуль переднего сиденья с памятью |
| F56 | Модуль проверки утечек паров топлива |
| F57 | Модуль напряжения тока температуры |
| F58 | Не используется |
| F59 | Мощность модуля управления двигателем |
| F60 | Правый моторизованный преднатяжитель ремня безопасности |
| F61 | Габаритные огни |
| F62 | Не используется |
| F63 | Не используется |
| F64 | Модуль управления двигателем Зажигание |
| F65 | Солнцезащитный козырек на заднем стекле |
| F66 | Камера заднего вида/внутреннее зеркало заднего вида |
| F67 | 2016: преобразователь постоянного тока Датчик качества воздуха 2017: Беги / Заводи / РАЗНОЕ 2018: Разное Запустить/завести/DC DC преобразователь/датчик качества воздуха |
| F68 | Модуль управления демпфированием |
| F69 | 2016: Не используется 2017-2018: Модуль телевизионного тюнера |
| F70 | Не используется |
| F71 | Не используется |
| F72 | Не используется |
| F73 | Не используется |
| F74 | Не используется |
| F75 | Не используется |
| Реле | |
| R1 | Реле розетки заднего сиденья |
| R2 | Реле топливного насоса |
| R3 | Реле запуска/пуска |

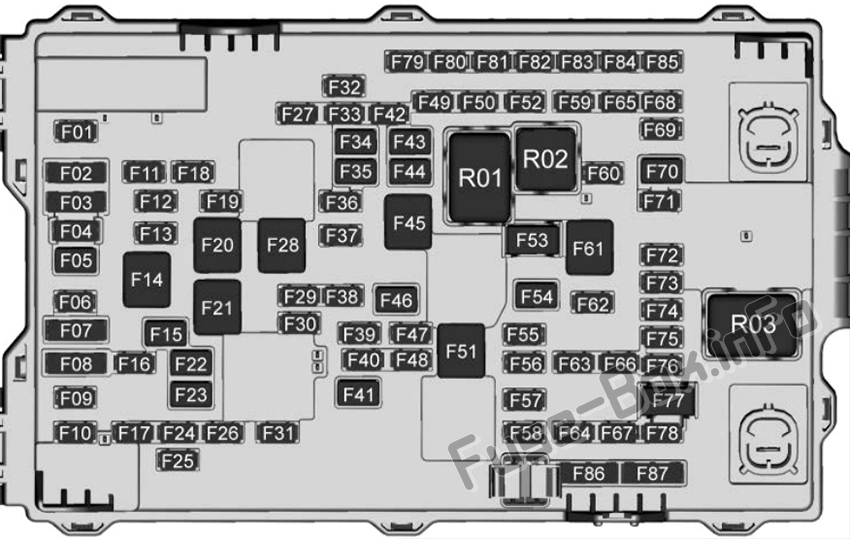

Багажное отделение — с Super Cruise (2018)
| № | Применение |
|---|---|
| F01 | Не используется |
| F02 | Модуль управления кузовом 2 и 4 |
| F03 | Левый задний модуль расчета внешних объектов |
| F04 | Датчик касания дисплея на рулевом колесе |
| F05 | Не используется |
| F06 | Не используется |
| F07 | Левый передний и правый задний радарный датчик ближнего действия/модуль обработки изображения камеры |
| F08 | Модуль сиденья водителя с памятью |
| F09 | Устройство трения колонны |
| F10 | Левая фара |
| F11 | Не используется |
| F12 | Не используется |
| F13 | Левый передний сабвуфер |
| F14 | Задний вентилятор |
| F15 | Левое окно |
| F16 | Канистра вентиляция |
| F17 | Заднее сиденье с подогревом |
| F18 | Задний сабвуфер |
| F19 | Модуль управления демпфированием |
| F22 | Не используется |
| F23 | Преднатяжитель ремня безопасности с электроприводом переднего левого колеса |
| F24 | Модуль управления кузовом 7 |
| F25 | Пассивный вход/пассивный старт |
| F26 | Задняя защелка |
| F27 | Усилитель |
| F28 | Задний обогреватель |
| F29 | Ультразвуковой модуль помощи при парковке |
| F30 | Модуль управления кузовом 1 |
| F31 | Система мониторинга водителя |
| F32 | Переключатель зеркала водителя |
| F33 | Переключатель регулировки сиденья |
| F34 | Левое переднее сиденье с памятью |
| F35 | Правое заднее сиденье с памятью |
| F36 | Зеркало с подогревом |
| F37 | Не используется |
| F38 | Модуль управления коробкой передач |
| F39 | Не используется |
| F40 | Не используется |
| F41 | Не используется |
| F42 | Не используется |
| F43 | Магистральный модуль питания |
| F44 | Правое переднее сиденье с памятью |
| F45 | Не используется |
| F46 | Правое окно |
| F47 | Аккумулятор модуля управления двигателем |
| F48 | Сабвуфер передний правый |
| F49 | Блок управления кузовом 6 |
| F50 | Батарея с регулируемым напряжением |
| F51 | инвертор переменного тока постоянного тока |
| F52 | Блок питания топливного насоса |
| F53 | Вспомогательная розетка на заднем сиденье |
| F54 | Левое заднее сиденье с памятью |
| F55 | Не используется |
| F56 | Выключатель открывания задней двери/модуль задней поднимающейся двери |
| F57 | Задний левый и задний центральный радарный датчик ближнего и дальнего действия/правый задний EOCM |
| F58 | Радио |
| F59 | Не используется |
| F60 | Модуль поддержки памяти |
| F61 | Не используется |
| F62 | Вентилируемое сиденье |
| F63 | Хедлайнер |
| F64 | Модуль сиденья пассажира с памятью |
| F65 | Правый передний радарный датчик ближнего действия/ предварительная карта помощи водителю |
| F66 | Модуль телевизионного тюнера |
| F67 | Не используется |
| F68 | Не используется |
| F69 | Не используется |
| F70 | Преднатяжитель правого переднего ремня безопасности с электроприводом |
| F71 | Модуль заднего сиденья с подогревом |
| F72 | Люк на крыше |
| F73 | Камера заднего вида/Внутреннее зеркало заднего вида/Датчик качества воздуха |
| F74 | Солнцезащитный козырек на заднем стекле |
| F75 | Зажигание модуля управления двигателем |
| F76 | Разное: рукоятка/модуль управления накоплением энергии/камера |
| F77 | Вспомогательная розетка багажника |
| F78 | Задний дисплей HVAC |
| F79 | Не используется |
| F80 | Не используется |
| F81 | Не используется |
| F82 | Не используется |
| F83 | Не используется |
| F84 | Не используется |
| F85 | Не используется |
| F86 | Не используется |
| F87 | Не используется |
| Реле | |
| R1 | Вспомогательная розетка на заднем сиденье |
| R2 | Топливный насос |
| R3 | Запустить/завести |
2019
Приборная доска
| № | Описание |
|---|---|
| F1 | Дополнительная розетка на передней консоли |
| F2 | козырек |
| F3 | Передний вентилятор |
| F4 | Блок управления кузовом 8 |
| F5 | Усилитель рулевой колонки |
| F6 | Электрический замок рулевой колонки |
| F7 | Дверь перчаточного ящика |
| F8 | Модуль обогрева переднего сиденья |
| F9 | Сенсорно-диагностический модуль |
| F10 | Блок управления кузовом 4 |
| F11 | Модуль управления кузовом 3 |
| F12 | Разъем канала передачи данных |
| F13 | — |
| F14 | Электронный переключатель |
| F15 | Передняя камера |
| F16 | Отображать |
| F17 | Управление отоплением, вентиляцией и кондиционированием воздуха |
| F18 | OnStar |
| F19 | — |
| F20 | — |
| F21 | Инвертор тяговой мощности 2 |
| F22 | — |
| F23 | Модуль центрального шлюза |
| F24 | Модуль центрального стека/ информационно-развлекательная система |
| F25 | Модуль обработки видео ночного видения |
| F26 | Управление на руле |
| F27 | USB-порт для зарядки |
| F28 | Беспроводная зарядка |
| F29 | — |
| F30 | Оратор |
Моторный отсек (двигатели 2,0 л, 3,0 л и 3,6 л)
| № | Описание |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | Управление раздаточной коробкой/зажигание модуля управления коробкой передач |
| 6 | — |
| 7 | Пусковой двигатель |
| 8 | Шестерня стартера |
| 9 | Horn |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | Фары дальнего света левый/правый |
| 18 | Светодиод поворота справа |
| 21 | Муфта кондиционера |
| 22 | Охлаждение вспомогательного масляного насоса коробки передач |
| 23 | — |
| 24 | Насос отопителя салона |
| 26 | Зажигание модуля управления двигателем |
| 27 | Зажигание замка рулевой колонки |
| 28 | Зажигание с подогревом задних сидений |
| 29 | Включение подогрева передних сидений |
| 30 | — |
| 31 | Фара/Дневные ходовые огни/Правая фара |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | Зажигание модуля управления двигателем - 2 |
| 36 | Зажигание модуля управления двигателем - 1 |
| 37 | Насос охлаждающей жидкости/ Катушки зажигания-нечетные |
| 38 | Катушки зажигания - четные/ неходовые 2 |
| 39 | Не прогулка |
| 40 | Модуль управления электрическим тормозом 1 / Комбинация приборов / Центральный межсетевой интерфейс, зажигание |
| 41 | — |
| 42 | Модуль зоны топливного бака/зажигание |
| 43 | Модуль рулевого колеса с подогревом/дополнительный дисплей с отражающей подсветкой/зажигание HVAC/дисплей с автоматическим датчиком присутствия |
| 44 | Аэрозатвор |
| 45 | Шайба |
| 46 | Передние радарные датчики ближнего действия |
| 47 | Левый поворотный светодиод |
| 54 | — |
| 55 | — |
| 56 | — |
| 57 | — |
| 58 | — |
| 59 | — |
| 60 | Насос антиблокировочной тормозной системы/модуль управления электрическим тормозом - 1 |
| 61 | Передний стеклоочиститель |
| 62 | Регулировка уровня фар |
| 63 | — |
| 64 | — |
| 66 | Модуль управления раздаточной коробкой |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | Клапан антиблокировочной тормозной системы |
| 72 | — |
| 73 | — |
| Реле | |
| 14 | Управление кондиционером |
| 15 | Пусковой двигатель |
| 16 | Шестерня стартера |
| 17 | Запустить/завести |
| 19 | — |
| 20 | Фара дальнего света |
| 25 | Насос отопителя салона |
| 48 | — |
| 49 | — |
| 50 | Модуль управления двигателем |
| 51 | Скорость стеклоочистителя |
| 52 | Стеклоочиститель |
| 53 | Управление фарами |
| 65 | — |
Моторный отсек (двигатель 4,2 л, сторона водителя)
| № | Описание |
|---|---|
| F1 | — |
| F2 | — |
| F3 | — |
| F4 | — |
| F5 | Фары дальнего света левый/правый |
| F6 | — |
| F7 | Передний стеклоочиститель |
| F8 | — |
| F9 | Комбинация приборов/модуль управления электрическим тормозом 1/зажигание центрального шлюза |
| F10 | — |
| F11 | Зажигание модуля управления коробкой передач/управления раздаточной коробкой |
| F12 | — |
| F13 | Включение подогрева передних сидений |
| F14 | Соленоид выпускного клапана |
| F15 | Зажигание с подогревом задних сидений |
| F16 | Зажигание модуля зоны топливного бака |
| F17 | — |
| F18 | — |
| F19 | — |
| F20 | — |
| F21 | Модуль рулевого колеса с подогревом/дополнительный дисплей с отражающей подсветкой/зажигание HVAC/дисплей с автоматическим датчиком присутствия |
| F22 | Электрозажигание замка рулевой колонки |
| F23 | Шайба |
| F24 | Левый поворотный светодиод |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | Модуль управления электрическим тормозом - 1 |
| Реле | |
| R1 | — |
| R2 | — |
| R3 | — |
| R4 | Фара дальнего света |
| R5 | Стеклоочиститель |
| R6 | Скорость стеклоочистителя |
| R7 | Запустить/завести |
| R8 | — |
Моторный отсек (двигатель 4,2 л, пассажирская сторона)
| № | Описание |
|---|---|
| F1 | Модуль управления электрическим тормозом – 2 |
| F2 | — |
| F3 | Фары/дневные ходовые огни |
| F4 | Светодиод поворота справа |
| F5 | — |
| F6 | Передние радарные датчики ближнего действия |
| F7 | Horn |
| F8 | Муфта кондиционера |
| F9 | — |
| F10 | — |
| F11 | Автоматическое выравнивание фар |
| F12 | Пусковой двигатель |
| F13 | Шестерня стартера |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | Насос отопителя салона |
| F18 | Охлаждение вспомогательного масляного насоса коробки передач |
| F19 | Зажигание модуля управления двигателем |
| F20 | Не прогулка |
| F21 | Катушки зажигания четные/ неходовые - 2 |
| F22 | Зажигание модуля управления двигателем - 1 |
| F23 | Модуль управления раздаточной коробкой |
| F24 | — |
| F25 | Катушки зажигания - нечетные |
| F26 | Насос охлаждающей жидкости наддувочного воздуха |
| F27 | Зажигание модуля управления двигателем - 2 |
| F28 | — |
| F29 | — |
| Реле | |
| R1 | Фары/дневные ходовые огни |
| R2 | Управление кондиционером |
| R3 | Пусковой двигатель |
| R4 | Шестерня стартера |
| R5 | Насос отопителя салона |
| R6 | Модуль управления двигателем |
| R7 | — |
| R8 | — |
Багажное отделение (без Super Cruise)
| № | Описание |
|---|---|
| F01 | — |
| F02 | Вспомогательная розетка багажника |
| F03 | Левое окно |
| F04 | — |
| F05 | Канистра вентиляция |
| F06 | Правое заднее сиденье с памятью |
| F07 | Модуль управления кузовом 7 |
| F08 | Переключатель регулировки пассажирского/заднего сиденья |
| F09 | Пассивный вход/пассивный пусковой аккумулятор |
| F10 | Задний сабвуфер |
| F11 | Модуль левого переднего сиденья с памятью |
| F12 | — |
| F13 | — |
| F14 | Память заднего сиденья/ Подогрев |
| F15 | Левый передний сабвуфер |
| F16 | Правое переднее сиденье с памятью |
| F17 | Заднее сиденье с подогревом |
| F18 | Батарея с регулируемым напряжением |
| F19 | Окно двери пассажира водителя/зеркало/регулировка сиденья водителя/переключатель люка бензобака |
| F20 | Модуль управления электрическим тормозом - 2 |
| F21 | Модуль управления интеграцией автомобиля |
| F22 | — |
| F23 | Задняя защелка |
| F24 | — |
| F25 | Преднатяжитель ремня безопасности с электроприводом переднего левого колеса |
| F26 | Задний обогреватель |
| F27 | Сабвуфер передний правый |
| F28 | Усилитель |
| F29 | Люк на крыше |
| F30 | Блок управления кузовом 2 |
| F31 | Блок управления кузовом 6 |
| F32 | Наружные зеркала с подогревом |
| F33 | Правое окно |
| F34 | Магистральный модуль питания |
| F35 | Встроенный зарядный модуль |
| F36 | Функция оповещения пешеходов |
| F37 | — |
| F38 | Задний вентилятор |
| F39 | Модуль питания топливного насоса/Модуль зоны топливного бака |
| F40 | — |
| F41 | Вспомогательная розетка на заднем сиденье |
| F42 | Левое заднее сиденье с памятью |
| F43 | — |
| F44 | Переключатель закрытия задней двери/модуль питания багажника/аккумулятор встроенного модуля управления шасси |
| F45 | Вспомогательное аудио/видео |
| F46 | Модуль расчета внешних объектов/ Предупреждение о боковой слепой зоне/ Задний центральный радарный датчик ближнего действия/ Радарные датчики дальнего действия |
| F47 | — |
| F48 | — |
| F49 | Модуль поддержки памяти |
| F50 | Модуль управления кузовом 1 |
| F51 | Модуль управления коробкой передач |
| F52 | Помощь при парковке |
| F53 | Вентилируемые сиденья |
| F54 | Универсальный механизм открывания гаражных ворот/Мощный звуковой модуль/Датчик дождя |
| F55 | Модуль переднего сиденья с памятью |
| F56 | Модуль проверки утечек паров топлива/задний дисплей HVAC |
| F57 | Модуль напряжения тока температуры |
| F58 | — |
| F59 | Аккумулятор модуля управления двигателем |
| F60 | Преднатяжитель правого переднего ремня безопасности с электроприводом |
| F61 | — |
| F62 | — |
| F63 | Информационно-развлекательный модуль для пассажиров задних сидений. |
| F64 | Зажигание модуля управления двигателем |
| F65 | Солнцезащитный козырек на заднем стекле |
| F66 | Камера заднего вида/зеркало заднего вида |
| F67 | Разное Запустить/завести/Датчик качества воздуха/Интегрированный модуль управления шасси/Электронный переключатель/DC преобразователь постоянного тока |
| F68 | Модуль управления демпфированием |
| F69 | Модуль телевизионного тюнера |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | — |
| F75 | — |
| Реле | |
| R1 | Вспомогательная розетка на заднем сиденье |
| R2 | Запасной |
| R3 | Запустить/завести |
Багажное отделение (с Super Cruise)
| № | Описание |
|---|---|
| F01 | — |
| F02 | Модуль управления кузовом 2 и 4 |
| F03 | Левый задний модуль расчета внешних объектов |
| F04 | Дисплей на рулевом колесе/сенсорный датчик |
| F05 | — |
| F06 | — |
| F07 | Левый передний и правый задний радарный датчик ближнего действия/модуль обработки изображения камеры |
| F08 | Модуль сиденья водителя с памятью |
| F09 | Устройство трения колонны |
| F10 | Левая фара |
| F11 | — |
| F12 | — |
| F13 | Левый передний сабвуфер |
| F14 | Задний вентилятор |
| F15 | Левое окно |
| F16 | Канистра вентиляция |
| F17 | Память заднего сиденья/ Подогрев |
| F18 | Задний сабвуфер |
| F19 | Модуль управления демпфированием |
| F20 | — |
| F21 | Модуль управления электрическим тормозом - 2 |
| F22 | — |
| F23 | Преднатяжитель ремня безопасности с электроприводом переднего левого колеса |
| F24 | Модуль управления кузовом 7 |
| F25 | Пассивный вход/пассивный пусковой аккумулятор |
| F26 | Задняя защелка |
| F27 | Усилитель |
| F28 | Задний обогреватель |
| F29 | Модуль помощи при парковке |
| F30 | Модуль управления кузовом 1 |
| F31 | Система мониторинга водителя |
| F32 | Окно двери пассажира водителя/зеркало/регулировка сиденья водителя/переключатель люка бензобака |
| F33 | Переключатель регулировки пассажирского/заднего сиденья |
| F34 | Левое переднее сиденье с памятью |
| F35 | Правое заднее сиденье с памятью |
| F36 | Внешнее зеркало с подогревом |
| F37 | — |
| F38 | Модуль управления коробкой передач |
| F39 | Информационно-развлекательный модуль для пассажиров задних сидений. |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Магистральный модуль питания |
| F44 | Правое переднее сиденье с памятью |
| F45 | — |
| F46 | Правое окно |
| F47 | Аккумулятор модуля управления двигателем |
| F48 | Сабвуфер передний правый |
| F49 | Блок управления кузовом 6 |
| F50 | — |
| F51 | — |
| F52 | Модуль питания топливного насоса/Модуль зоны топливного бака |
| F53 | Вспомогательная розетка на заднем сиденье |
| F54 | Левое заднее сиденье с памятью |
| F55 | — |
| F56 | Переключатель открывания задней двери/модуль багажника с электроприводом |
| F57 | Задний левый и задний центральный радарные датчики ближнего действия/радарные датчики дальнего действия/правый задний модуль расчета внешних объектов |
| F58 | Вспомогательное аудио/видео |
| F59 | — |
| F60 | Модуль поддержки памяти |
| F61 | — |
| F62 | Вентилируемое сиденье |
| F63 | Универсальный механизм открывания гаражных ворот/Мощный звуковой модуль/Датчик дождя |
| F64 | Модуль сиденья пассажира с памятью |
| F65 | Правый передний радарный датчик ближнего действия/ предварительная карта помощи водителю |
| F66 | Модуль телевизионного тюнера |
| F67 | — |
| F68 | — |
| F69 | — |
| F70 | Преднатяжитель правого переднего ремня безопасности с электроприводом |
| F71 | Модуль заднего сиденья с подогревом |
| F72 | Люк на крыше |
| F73 | Камера заднего вида/зеркало заднего вида/датчик качества воздуха |
| F74 | Солнцезащитный козырек на заднем стекле |
| F75 | Зажигание модуля управления двигателем |
| F76 | Разное управление рукояткой/модуль управления накоплением энергии/преобразователь постоянного тока в постоянный/модуль вычисления заднего внешнего объекта |
| F77 | Вспомогательная розетка багажника |
| F78 | Задний дисплей HVAC |
| F79 | — |
| F80 | — |
| F81 | — |
| F82 | — |
| F83 | — |
| F84 | — |
| F85 | — |
| F86 | — |
| F87 | — |
| Реле | |
| R01 | Вспомогательная розетка на заднем сиденье |
| R02 | Запасной |
| R03 | Запустить/завести |
