Предохранители и реле Cadillac CTS (2003-2007)
Схемы относятся к указанным годам и вариантам Cadillac CTS (2003-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac CTS 2003-2007 гг.
Предохранители прикуривателя / розетки в Cadillac CTS расположены в блоке предохранителей в моторном отсеке (см. предохранители «ВЫХОД» (розетка питания на центральной консоли) и «ВЫХОД И/П» (розетка питания на приборной панели)).
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

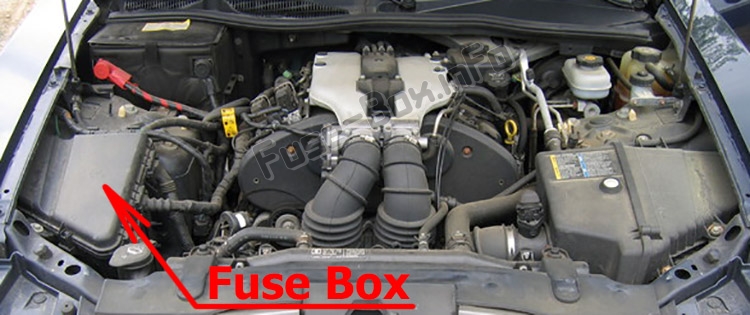

Расположение блока предохранителей
Схема блока предохранителей

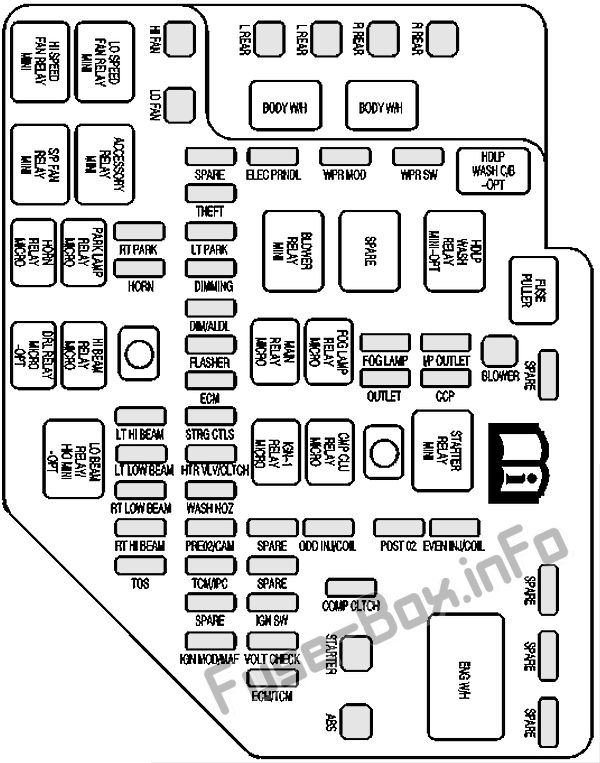

2003-2004 гг.

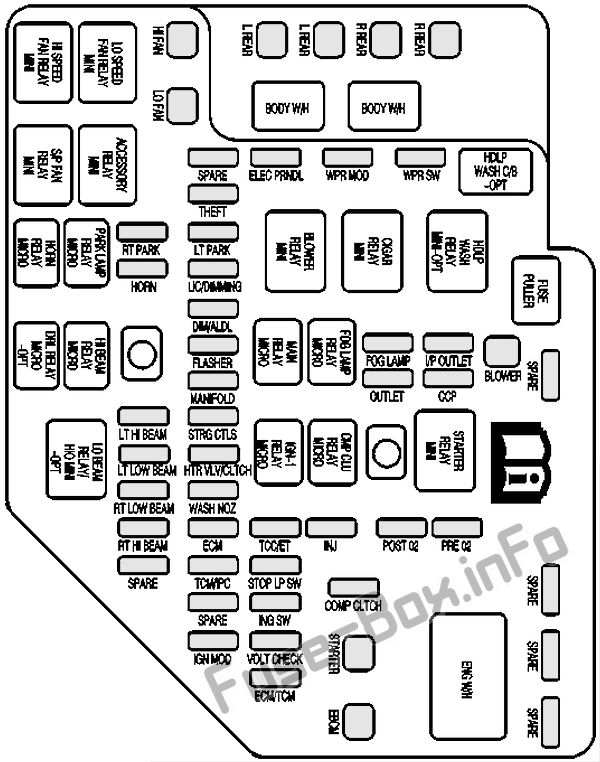

2005-2007 гг.
| Name | Описание |
|---|---|
| Предохранители | |
| РТ ПАРК | Задний фонарь со стороны пассажира, передний боковой габаритный фонарь и передний стояночный фонарь в сборе |
| HORN | Двойной рупор в сборе |
| ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны водителя |
| БЛИЖНИЙ ЛУЧ | Фара ближнего света со стороны водителя |
| РТ БЛИЗКИЙ ЛУЧ | Фара ближнего света со стороны пассажира |
| РТ ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны пассажира |
| TOS | Датчик выходной скорости механической коробки передач |
| ЗАПАСНОЙ | Не используется |
| КРАЖА | ECM (электронный модуль управления), TCM (модуль управления коробкой передач), модуль PASS-Key 111+ |
| ЛТ ПАРК | Задний фонарь со стороны водителя в сборе, передний боковой габаритный фонарь и передний стояночный фонарь в сборе |
| LIC/ЗАТЕМНЕНИЕ/ затемнение | Задний номерной знак в сборе, интегрированный модуль приборной панели (DIM) |
| ДИМ/АЛДЛ | DIM, ALDL (канал передачи данных сборочной линии) |
| ФЛЭШЕР | Модуль указателей поворота/аварийной сигнализации |
| МНОГООБРАЗИЕ | Заслонки коллектора 1 и 2, расходомер воздуха, клапан продувки адсорбера |
| STRG CTLS | Панель управления рулевым колесом, переключатель фар |
| HTR VLV/ СЦЕПЛЕНИЕ | Клапан отопителя, переключатель сцепления (нормально замкнутый), переключатель сцепления (нормально разомкнутый), перемычка на катушку пускового реле автоматической коробки передач |
| ПРОМЫВКА НОЗ | Форсунки омывателя со стороны водителя и пассажира с подогревом |
| ПРЕД О2/КАМ | Кислородные датчики со стороны водителя и пассажира, CAM Phaser, продувка адсорбера |
| ECM | Электронный модуль управления |
| ТКМ/МПК | TCM, ECM и IPC (комбинация приборной панели) |
| МОД ЗАЖИГАНИЯ / ЗАЖИГАНИЕ МОД/МАФ | Модули зажигания переднего ряда |
| ЭЛЕКТРИЧЕСКИЙ ПРНДЛ | Электронный PRNDL |
| ТСС/ET | Переключатель тормоза ТСС/ET (увеличенный ход), переключатель тормоза ТСС/ET (отключение круиз-контроля) |
| СТОП НД ПО | Выключатель стоп-сигнала |
| ПО IGN | Выключатель зажигания (питание к IGN-3 и CRANK) |
| ПРОВЕРКА НАПРЯЖЕНИЯ | DIM (модуль интеграции приборной панели) |
| ЭБУ/КПМ | TCM (модуль управления коробкой передач), ECM (электронный модуль управления), IPC (комбинация приборов), модуль PASS-Key 111+ |
| НЕЧЕТНЫЕ ИНЖ/КАТУШКИ | Нечетные катушки зажигания, Топливные форсунки, Нечетные катушки зажигания |
| ВПР МОД | Сборка модуля стеклоочистителя |
| INJ | Топливные форсунки |
| СЦЕПЛЕНИЕ КОМП. | Муфта компрессора |
| WPR ЮЗ | Переключатель стеклоочистителя/омывателя ветрового стекла |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| ВЫХОД | Розетка питания аксессуара центральной консоли |
| ПОСТ O2 | Кислородные датчики со стороны водителя и пассажира, LRPDB (реле нажимного вентилятора системы охлаждения) |
| ВЫХОД И/П | Розетка для аксессуаров на приборной панели |
| CCP | Климат-контроль |
| ДАЖЕ ИНЖ/КАТУШКИ | Даже инжекторные катушки |
| ПРЕД О2 | Кислородные датчики со стороны водителя и пассажира, датчик выходной скорости коробки передач |
| Автоматические выключатели | |
| ПРОМЫВКА HDLP C/B-OPT | Электродвигатель омывателя фар (дополнительно) |
| Предохранители J-Case | |
| ЗАДНЯЯ | RRPDB (задний распределительный блок со стороны пассажира) |
| ЗАДНЯЯ | RRPDB (задний распределительный блок со стороны пассажира) |
| L ЗАДНИЙ | LRPDB (задний распределитель питания со стороны водителя) |
| L ЗАДНИЙ | LRPDB (задний распределитель питания со стороны водителя) |
| ПРИВЕТ ФАН | Высокий двигатель вентилятора охлаждения |
| ЛО ФАН | Низкий уровень двигателя вентилятора охлаждения |
| ВОЗДУХОДУВКА | Двигатель вентилятора PWM в сборе |
| СТАРТЕР | Соленоид стартера |
| EBCM | Электронный модуль управления тормозом |
| ABS | Антиблокировочная тормозная система |
| Жгуты проводов | |
| КОРПУС В/В | Подключение жгута проводов |
| И/П Ш/В | Подключение жгута проводов |
| АНГЛ В/В | Соединение жгута проводов двигателя |
| ПЕРЕДНИЙ ФОНАРЬ | Соединение жгута проводов переднего фонаря |
| Реле | |
| РЕЛЕ ВЕНТИЛЯТОРА LO SPEED MINI | Низкоскоростной двигатель вентилятора |
| РЕЛЕ ВЫСОКОСКОРОСТНОГО ВЕНТИЛЯТОРА МИНИ | Высокоскоростной двигатель вентилятора |
| ДОПОЛНИТЕЛЬНОЕ РЕЛЕ МИНИ | Дополнительные розетки |
| S/P РЕЛЕ ВЕНТИЛЯТОРА МИНИ | Серийный/параллельный вентилятор |
| РЕЛЕ СТОЯНОЧНИКА МИКРО | Парковочные огни |
| РЕЛЕ СИГНАЛА МИКРО | Horn |
| РЕЛЕ ДАЛЬНЕГО СВЕТА МИКРО | Фары дальнего света |
| РЕЛЕ ДХО МИКРО-ОПТ | Дневные ходовые огни |
| РЕЛЕ LO BEAM/HID MINI-OPT | Ксеноновые фары ближнего света (опция) |
| ПРОМЫВОЧНОЕ РЕЛЕ HDLP МИНИ-ОПТ | Электродвигатель омывателя фар (опция) |
| РЕЛЕ ДЛЯ СИГАРЫ МИНИ | Прикуриватель (опция) |
| РЕЛЕ ВЕНТИЛЯТОРА МИНИ | Передний вентилятор |
| РЕЛЕ ПРОТИВОТУМАННЫХ ФАР МИКРО | Противотуманные фары |
| ГЛАВНОЕ РЕЛЕ МИКРО | Силовой агрегат/ЭБУ |
| РЕЛЕ СТАРТЕРА МИНИ | Соленоид стартера |
| CMP CLU РЕЛЕ МИКРО | Муфта компрессора |
| РЕЛЕ ИГН-1 МИКРО | Выключатель зажигания (ВКЛ.) |
Пассажирский салон
Пассажирский салон

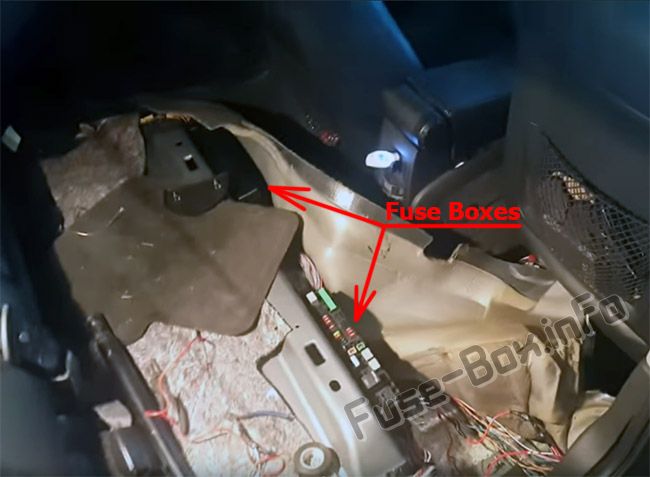

Расположение блока предохранителей
Два блока предохранителей расположены под задним сиденьем.
Чтобы снять подушку заднего сиденья, выполните следующие действия:
- Потяните вверх переднюю часть подушки, чтобы освободить передние крючки;
- Потяните подушку вверх и наружу по направлению к передней части автомобиля;
- Выдвиньте подушку из одной из задних дверей и отложите ее в сторону.

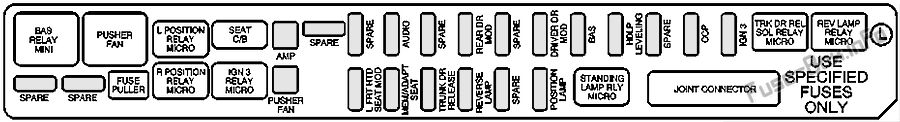

Схема блока предохранителей (со стороны водителя)
| Name | Описание |
|---|---|
| Предохранители | |
| L FRT HTD SEAT MOD | Модуль обогрева сиденья водителя |
| МЕМ/АДАПТ. СИДЕНЬЕ | Переключатель сиденья водителя с электроприводом, модуль сиденья с памятью |
| БАГАЖНИК ДР ВЫПУСК | Двигатель открытия багажника |
| ЛАМПА ЗАДНЕГО ХОДА | ISRVM (внутреннее зеркало заднего вида), лампа освещения номерного знака в сборе |
| ЗАПАСНОЙ | Не используется |
| габаритный фонарь | Задние фонари в сборе, передние габаритные фонари в сборе |
| АУДИО | Радио, модуль OnStar |
| ЗАДНИЙ ДР МОД | Модули задней двери |
| BAS | Задние фонари, центральный стоп-сигнал, модуль мигалки, модуль ABS, фонари прицепа |
| ДРАЙВЕР ДР МОД | Модуль двери водителя |
| ВЫРАВНИВАНИЕ ЛПВП | Датчики шасси системы регулировки угла наклона фар (только экспорт) |
| EBCM | EBCM (электронный модуль управления тормозной системой) |
| CCP | CCP (Панель управления климатом) |
| IGN 3 | Модули сиденья с подогревом, двигатель воздухозаборника, узел переключения передач |
| J-образные предохранители | |
| AMP | Аудио усилитель |
| ТОЛКАЮЩИЙ ВЕНТИЛЯТОР | Толкающий вентилятор (только экспорт) |
| Автоматические выключатели | |
| СИДЕНЬЕ С/В | Переключатели сиденья с электроприводом, модуль сиденья с памятью |
| Реле | |
| БАС РЕЛЕ МИНИ | Датчик включения тормоза |
| ЗАПАСНОЙ | Не используется |
| ТОЛКАЮЩИЙ ВЕНТИЛЯТОР | Толкающий вентилятор (только экспорт) |
| L ПОЛОЖЕНИЕ РЕЛЕ МИКРО | Габаритный фонарь со стороны водителя |
| ПОЛОЖЕНИЕ R РЕЛЕ МИКРО | Габаритный фонарь со стороны пассажира |
| РЕЛЕ ЗАЖИГАНИЯ 3 МИКРО | Модули сиденья с подогревом, двигатель воздухозаборника, узел переключения передач |
| ТОРМЯЧНИК RLY MICRO | Управление реле габаритных огней |
| TRK DR REL SOL РЕЛЕ МИКРО | Двигатель открытия багажника |
| РЕЛЕ ЛАМПЫ ОБОРОТОВ МИКРО | ISRVM (внутреннее зеркало заднего вида), лампа освещения номерного знака в сборе |
Схема блока предохранителей (со стороны пассажира)

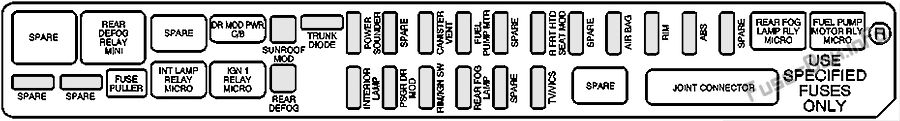

2003-2004 гг.

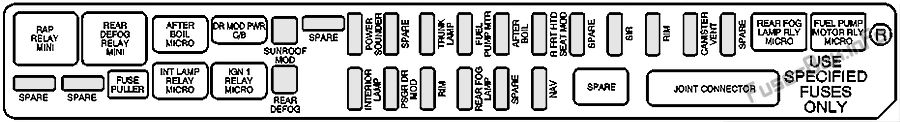

2005-2007 гг.
| Name | Описание |
|---|---|
| Предохранители | |
| ТРАНСПОРТНЫЙ ДИОД | Лампа багажника |
| ВНУТРЕННЯЯ ЛАМПА | Лампы Hush Panel, лампы для луж, потолочные светильники в сборе |
| ПСГР ДР МОД | Модуль двери правого переднего пассажира |
| RIM | 2003-2004 гг.: RIM (задний интегрированный модуль), замок зажигания, цилиндр замка с ключом 2005–2007: ISRVM (внутреннее зеркало заднего вида), Power Sounder, RIM |
| ПО ОПРАВЫ/ЗАЖИГАНИЯ | RIM (задний интегрированный модуль), замок зажигания, цилиндр замка с ключом |
| ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА | Задние противотуманные фары (только экспорт) |
| ЗАПАСНОЙ | Не используется |
| NAV | ТВ-тюнер в сборе (только экспорт), модуль VICS (система передачи информации о транспортном средстве) (только экспорт) |
| ВОЗДУШНАЯ ПОДУШКА | SDM (сенсорный диагностический модуль) |
| ЗАПАСНОЙ | Не используется |
| МОЩНЫЙ ЗВУК | Звуковой оповещатель, датчик наклона |
| ABS | Антиблокировочная тормозная система |
| ЛАМПА БАГАЖНИКА | Лампа багажника |
| ТОПЛИВНЫЙ НАСОС МТР | Двигатель топливного насоса |
| ПОСЛЕВЫПИЛКА | Насос подогревателя после кипячения |
| СИДЕНЬЕ R FRT HTD MOD | Модуль обогрева пассажирского сиденья |
| ЗАПАСНОЙ | Не используется |
| SIR | SDM (сенсорный диагностический модуль) |
| RIM | ISRVM (внутреннее зеркало заднего вида), звуковой оповещатель, RIM, пассивный датчик открывания багажника |
| КАНИСТРА ВЕНТИЛЯЦИОННАЯ | Соленоид вентиляции канистры |
| ЗАПАСНОЙ | Не используется |
| Автоматические выключатели | |
| DR MOD PWR C/B | Дверные модули |
| Предохранители J-Case | |
| ЗАДНИЙ ПРОТИВОТУМАН | Элемент обогревателя заднего стекла |
| ЛЮК МОД | Модуль люка с электроприводом |
| Реле | |
| РЭП-РЕЛЕ МИНИ | Сохраненная мощность аксессуаров |
| ЗАПАСНОЙ | Не используется |
| РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАНА МИНИ | Обогрев заднего стекла |
| ЗАПАСНОЙ | Не используется |
| ПОСЛЕ КИПЯЧЕНИЯ МИКРО | Насос подогревателя после кипячения |
| РЕЛЕ ЛАМП ВНУТРИ МИКРО | Лампы Hush Panel, лампы для луж, потолочные светильники в сборе |
| РЕЛЕ ЗАЖИГАНИЯ 1 МИКРО | Выключатель зажигания |
| ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА RLY MICRO | Задние противотуманные фары (только экспорт) |
| ДВИГАТЕЛЬ ТОПЛИВНОГО НАСОСА RLY MICRO | Двигатель топливного насоса |
