Предохранители и реле Cadillac CTS (2008-2014)
Схемы относятся к указанным годам и вариантам Cadillac CTS (2008-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac CTS 2008-2014
Предохранители прикуривателя / розетки в Cadillac CTS расположены в блоке предохранителей моторного отсека (2008-2009 гг. – см. предохранитель «LTR» (прикуриватель), 2010-2014 гг. – предохранитель №60 (розетка дополнительного питания панели приборов)) и в блоке предохранителей багажного отделения (2008-2009 гг. – см. предохранитель «ВСПОМОГАТЕЛЬНЫЙ/ВЫХОД» (Дополнительная розетка), 2010-2014 – предохранители №17 (Консоль/Дополнительная розетка и №38 (Задняя дополнительная розетка (Wagon)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

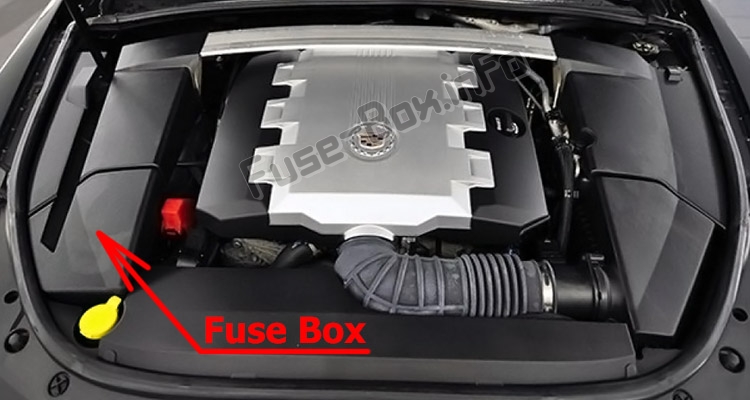

Моторного отсека
Снимите кожух двигателя.

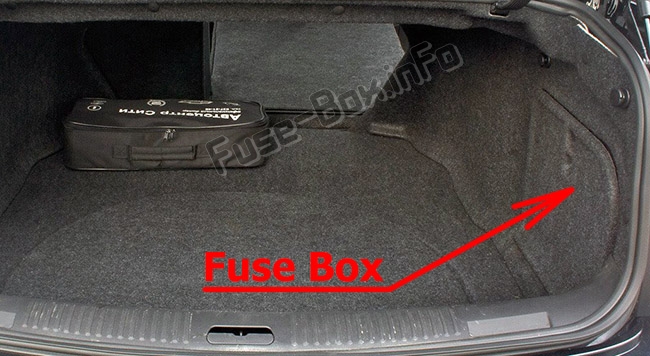

Багажное отделение
Он расположен в правой части багажника, за крышкой.
Схемы блока предохранителей
Схемы блока предохранителей
2008, 2009
Моторного отсека

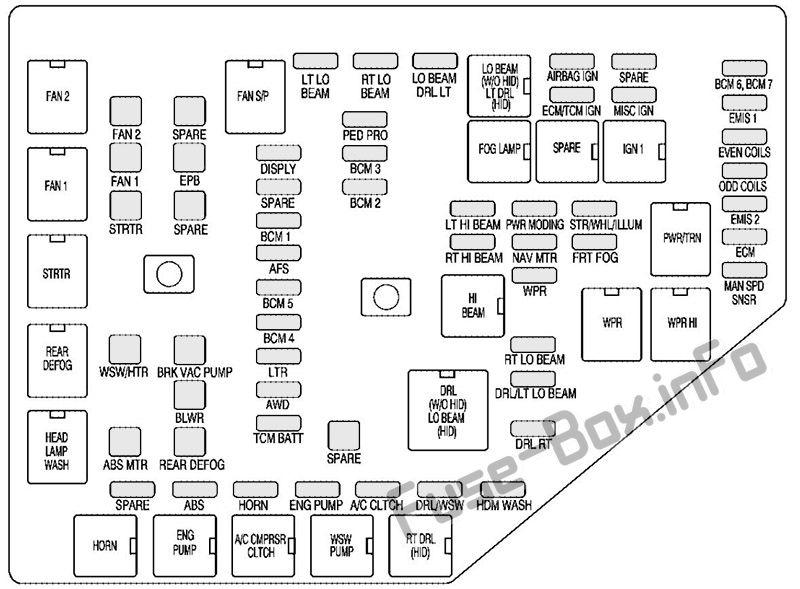

КТС (2008)

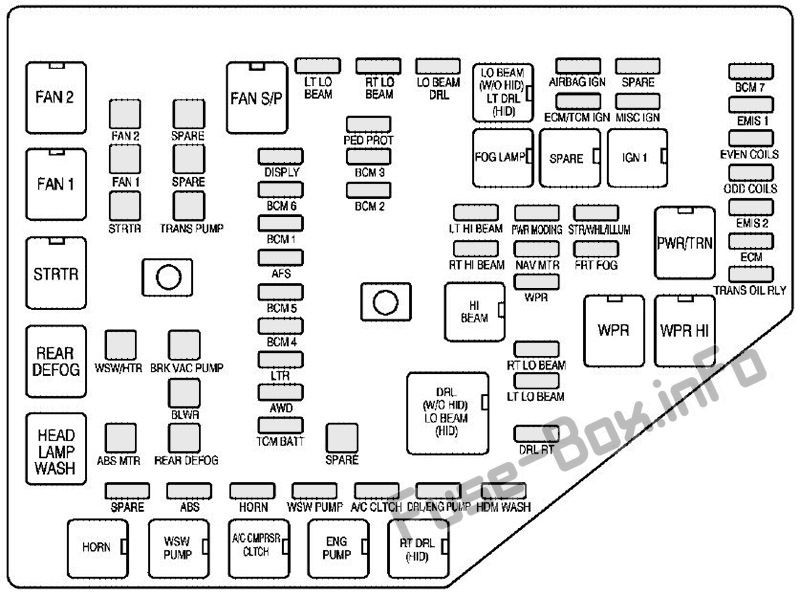

КТС (2009)

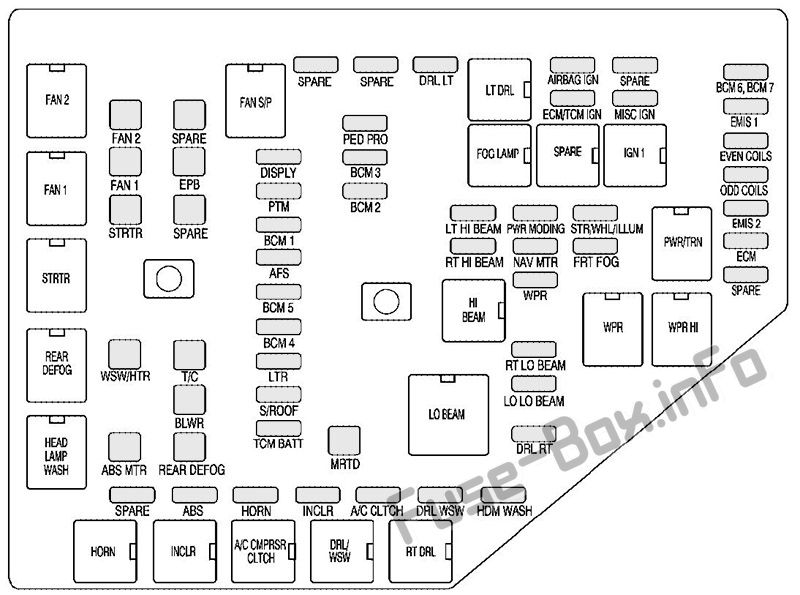

ЦТС-В (2009)
| Name | Описание |
|---|---|
| Мини-предохранители | |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| ABS | Антиблокировочная тормозная система (АБС) |
| AFS | Адаптивная система переднего освещения |
| ЗАЖИГАНИЕ ПОДУШКИ БЕЗОПАСНОСТИ | Переключатель подушки безопасности |
| AWD | Полный привод |
| S/КРЫША | Люк на крыше |
| БКМ 1 | Модуль управления кузовом 1 |
| БКМ 2 | Модуль управления кузовом 2 |
| БКМ 3 | Модуль управления кузовом 3 |
| БКМ 4 | Модуль управления кузовом 4 |
| БКМ 5 | Модуль управления кузовом 5 |
| БКМ 6 | Модуль управления кузовом 6 |
| БКМ 7 | Модуль управления кузовом 7 |
| БКМ 6, БКМ 7 | Блок управления кузовным оборудованием 6 и 7 |
| ОТОБРАЖАТЬ | Отображать |
| ДРЛ РТ | Правый дневной ходовой огонь (ДХО) |
| ДХО/ВСВ | Дневные ходовые огни/насос омывателя ветрового стекла |
| НАСОС ДХО/ДВИГ. | Дневные ходовые огни |
| ECM | Модуль управления двигателем (ECM) |
| ECM/TCM ЗАЖИГАНИЕ | ECM, модуль управления коробкой передач (TCM), комбинация приборов (IPC), модуль PASS-Key III+ |
| ЭМИС 1 | Эмиссия 1 |
| ЭМИС 2 | Эмиссия 2 |
| ДАЖЕ КАТУШКИ | Даже катушки |
| ФРТ ПРОТИВОТУМАННЫЙ | Передние противотуманные фары |
| ПРОМЫВКА HDM | Омыватель модуля привода фары |
| HORN | Horn |
| LO BEAM ДХО | ДХО ближнего света |
| ПЕРЕДАЧА БАЛКА ЛЕВАЯ | Дневные ходовые огни ближнего света (слева) |
| ДХО ЛТ | Левые дневные ходовые огни |
| ДАЛЬНИЙ ЛУЧ | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| LT LO BEAM | Левая фара ближнего света |
| ДХО/ЛТ LO BEAM | Дневные ходовые огни / Левая фара ближнего света |
| LTR | Зажигалка |
| РАЗНОЕ ЗАЖИГАНИЕ | Зажигание |
| НАВ ССО | Навигационный мотор |
| НЕЧЕТНЫЕ КАТУШКИ | Странные катушки |
| ЗАЩИТА ПЕД | Не используется |
| РЕЖИМ ПИТАНИЯ | Модуль PassKey, модуль Body Control |
| РТ ДАЛЬНИЙ ЛУЧ | Правая фара дальнего света |
| ЛУЧ ВЕРТ. | Правая фара ближнего света |
| ЗАПАСНОЙ | Запасной |
| СИЛ/БХЛ/ИЛЛУМ | Подсветка рулевого колеса |
| ТКМ БАТТ | Батарея модуля управления коробкой передач |
| ТРАНС ОЙЛ РЛИ | Реле трансмиссионного масла |
| WPR | Стеклоочиститель |
| НАСОС ВСВ | Насос омывателя ветрового стекла |
| Предохранители J-Case | |
| АБС ССО | АБС мотор |
| BLWR | воздуходувка |
| НАСОС BRK VAC | Тормозной вакуумный насос |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ЗАПАСНОЙ | Запасной |
| EPB | Электрический стояночный тормоз |
| MRTD | MR Ride/управление подвеской |
| STRTR | Стартер |
| ТРАНС НАСОС | Трансмиссионный насос |
| WSW/HTR | Обогреватель омывателя ветрового стекла |
| Автоматические выключатели | |
| ОМЫВАТЕЛЬ ФАР | Омыватель фар |
| Реле | |
| МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ДХО (без HID) LO BEAM (СКРЫТЫЙ) | Дневные ходовые огни (без разряда высокой интенсивности), фары ближнего света (разрядка высокой интенсивности) |
| LO BEAM | Ближний свет |
| INCL | Насос промежуточного охладителя |
| ДВИГАТЕЛЬ НАСОС | Насос двигателя |
| ВЕНТИЛЯТОР С/П | Последовательный/параллельный вентилятор охлаждения |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ОМЫВАТЕЛЬ ФАР | Омыватель фар |
| ДАЛЬНИЙ ЛУЧ | Фара дальнего света |
| HORN | Horn |
| IGN 1 | Зажигание 1 |
| LO BEAM (БЕЗ HID) ЛТ ДХО (скрытое) | Ближний свет (без разряда высокой интенсивности), левый дневной ходовой огонь (разряд высокой интенсивности) |
| ЛТ ДХО | Левые дневные ходовые огни |
| PWR/ТРН | Силовой агрегат |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ЗАПАСНОЙ | Запасной |
| STRTR | Стартер |
| WPR | Стеклоочиститель |
| WPR привет | Стеклоочиститель на высокой скорости |
| НАСОС ВСВ | Насос омывателя ветрового стекла |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| РТ ДХО (скрытое) | Правый дневной ходовой огонь (разряд высокой интенсивности) |
| РТ ДРЛ | Правый дневной ходовой огонь |

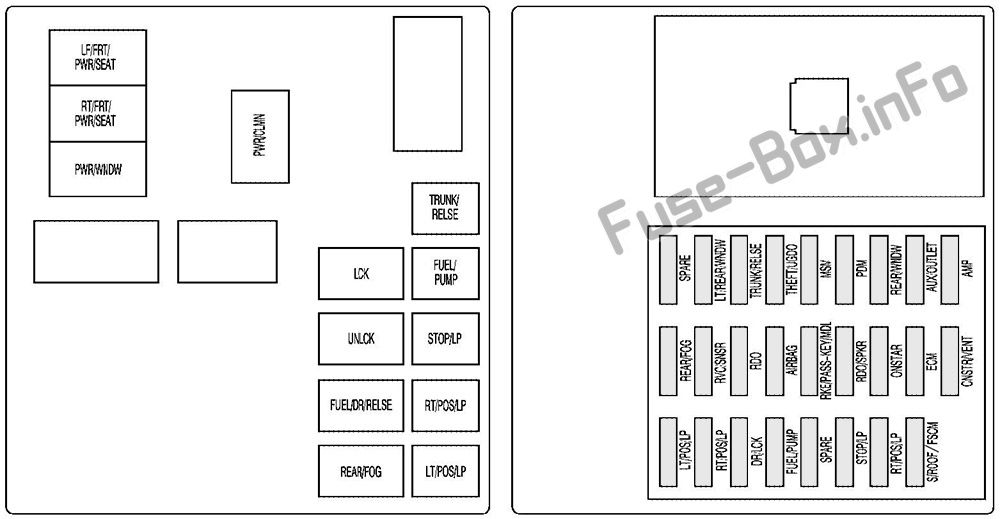

Багажное отделение
| Name | Описание |
|---|---|
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| AMP | Усилитель |
| ВСПОМОГАТЕЛЬНЫЙ/ВЫХОД | Вспомогательная розетка |
| ЦНСТР/ВЕНТ | Вентиляция канистры |
| DR/LCK | Замок |
| ECM | Модуль управления двигателем (ECM) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| LT/POS/LP | Левый габаритный фонарь |
| ЛТ/ЗАДНИЙ/WNDW | Левое заднее стекло |
| MSM | Модуль сиденья с памятью |
| ОНСТАР | Система ОнСтар® |
| PDM | Модуль пассажирской двери |
| RDO | Аудио система |
| РДО/СПКР | Аудио Динамики |
| СЗАДИ/ПРОТИВОТУМАННЫЕ | Не используется |
| СЗАДИ/WNDW | Заднее окно |
| RKE/PASS-KEY/MDL | Система удаленного доступа без ключа, модуль защиты от кражи с паролем |
| РТ/POS/LP | Правый габаритный фонарь |
| РВК/СНСР | Датчик регулируемого напряжения |
| S/КРЫША | Люк на крыше |
| FSCM | Модуль управления топливной системой |
| ЗАПАСНОЙ | Запасной |
| СТОП/НД | Стоп-сигнал |
| КРАЖА/УГРОЗА | Система защиты от кражи, универсальная домашняя дистанционная система |
| БАГАЖНИК/ВЫПУСК | Освобождение багажника |
| Реле | |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| LCK | Lock |
| LT FRT/PWR/SEAT | Левое переднее сиденье с электроприводом |
| LT/POS/LP | Левый габаритный фонарь |
| PWR CLMN | Колонка рулевого управления с усилителем |
| PWR/WNDW | Стеклоподъемник |
| СЗАДИ/ПРОТИВОТУМАННЫЕ | Не используется |
| RT FRT/PWR/SEAT | Правое переднее сиденье с электроприводом |
| РТ/POS/LP | Правый габаритный фонарь |
| ЗАПАСНОЙ | Запасной |
| ТОПЛИВО/ДВЕРЬ/ОТПУСК | Не используется |
| СТОП/НД | Стоп-сигнал |
| БАГАЖНИК/ВЫПУСК | Освобождение багажника |
| UNLCK | Разблокировать |
2010, 2011, 2012, 2013, 2014

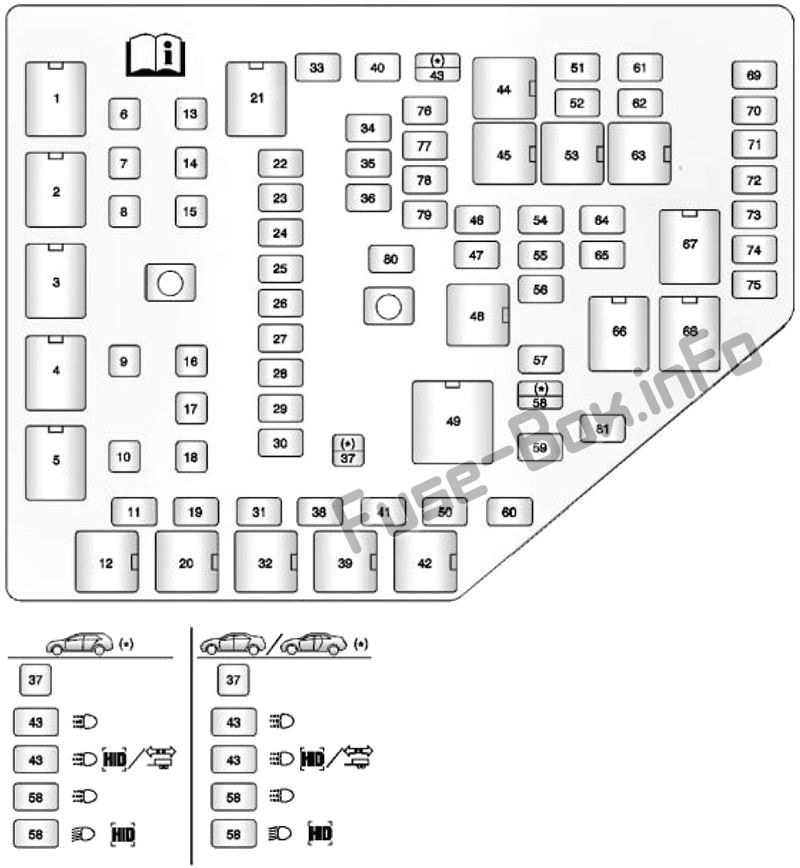

Моторного отсека
| № | Описание |
|---|---|
| Мини-предохранители | |
| 11 | Не используется |
| 19 | Антиблокировочная тормозная система (ABS) |
| 22 | Отображать |
| 23 | Не используется CTS-V Универсал: Люк на крыше |
| 24 | Модуль управления телом 1 |
| 25 | Автоматическая система переднего освещения (только HID) |
| 26 | Модуль управления телом 5 |
| 27 | Модуль управления телом 4 |
| 28 | Навигационный мотор |
| 29 | CTS: полный привод CTS-V: не используется |
| 30 | Батарея модуля управления коробкой передач |
| 31 | Horn |
| 33 | CTS: левая фара ближнего света (только для отечественных автомобилей без HID) CTS-V: не используется |
| 34 | Система защиты пешеходов (только экспорт) |
| 35 | Модуль управления телом 3 |
| 36 | Модуль управления телом 2 |
| 38 | Омыватель фар (только HID) |
| 40 | CTS: правая фара ближнего света (только для отечественных автомобилей без HID) CTS-V: не используется |
| 41 | Муфта компрессора кондиционера |
| 43 | Дневные ходовые огни ближнего света (не HID), левые дневные ходовые огни (HID), левый указатель поворота прицепа (только экспорт) |
| 46 | Левая фара дальнего света |
| 47 | Правая фара дальнего света |
| 50 | Правый дневной ходовой огонь, насос омывателя ветрового стекла |
| 51 | Выключатель зажигания системы подушек безопасности |
| 52 | Зажигание модуля управления двигателем, зажигание модуля управления коробкой передач |
| 54 | Power Moding (модуль иммобилайзера, замок зажигания) |
| 55 | CTS: не используется CTS-V: насос промежуточного охладителя |
| 56 | Дворники |
| 57 | Правый ближний свет (только HID) |
| 58 | Дневные ходовые огни (не HID), левый ближний свет (только HID) |
| 59 | Правый дневной ходовой огонь (только HID), правый указатель поворота прицепа (только экспорт) |
| 60 | Панель приборов Вспомогательная розетка питания |
| 61 | Датчик качества воздуха, внутреннее зеркало заднего вида, камера заднего вида |
| 62 | Зажигание |
| 64 | Подсветка рулевого колеса |
| 65 | Передние противотуманные фары (только HID) |
| 69 | Блок управления кузовным оборудованием 6, Модуль управления кузовным оборудованием 7 |
| 70 | Выбросы 1 |
| 71 | Даже катушки зажигания |
| 72 | CTS: модуль управления двигателем CTS-V: нечетные катушки зажигания |
| 73 | Выбросы 2 |
| 74 | CTS: нечетные катушки зажигания CTS-V: модуль управления двигателем |
| 75 | CTS: Датчик выходной скорости коробки передач, вакуумное реле тормозов CTS-V: не используется |
| 76 | Запасной |
| 77 | Запасной |
| 78 | Запасной |
| 79 | Запасной |
| 80 | Запасной |
| 81 | Запасной |
| J-образные предохранители | |
| 6 | Охлаждающий вентилятор 2 |
| 7 | Охлаждающий вентилятор 1 |
| 8 | Стартер |
| 9 | CTS: Тормозной вакуумный насос CTS-V: не используется |
| 10 | Электродвигатель антиблокировочной тормозной системы |
| 13 | Не используется |
| 14 | Электрический стояночный тормоз |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Двигатель вентилятора |
| 18 | CTS Coupe и Sedan, CTS-V Wagon: обогреватель заднего стекла CTS Wagon: Батарея модуля управления коробкой передач |
| 37 | CTS: трейлер (только экспорт) CTS-V: Магнитная подвеска/управление подвеской |
| Реле | |
| 1 | Охлаждающий вентилятор 2 |
| 2 | Охлаждающий вентилятор 1 |
| 3 | Стартер |
| 4 | Обогрев заднего стекла |
| 5 | Панель приборов Вспомогательная розетка питания |
| 12 | Horn |
| 20 | Омыватель фар (только HID) |
| 21 | Охлаждающий вентилятор (последовательный/параллельный) |
| 32 | Муфта компрессора кондиционера |
| 39 | Купе и седан: насос омывателя ветрового стекла Вагон: Не используется |
| 42 | Правый дневной ходовой огонь, указатель поворота прицепа |
| 44 | Ближний свет (не HID), левые дневные ходовые огни (HID), левый указатель поворота прицепа (только экспорт) |
| 45 | Передние противотуманные фары (только HID) |
| 48 | Фары дальнего света |
| 49 | Дневные ходовые огни (не HID), фары ближнего света (HID) |
| 53 | Не используется |
| 63 | Основное зажигание |
| 66 | Дворники |
| 67 | Силовой агрегат |
| 68 | Стеклоочистители на высокой скорости |

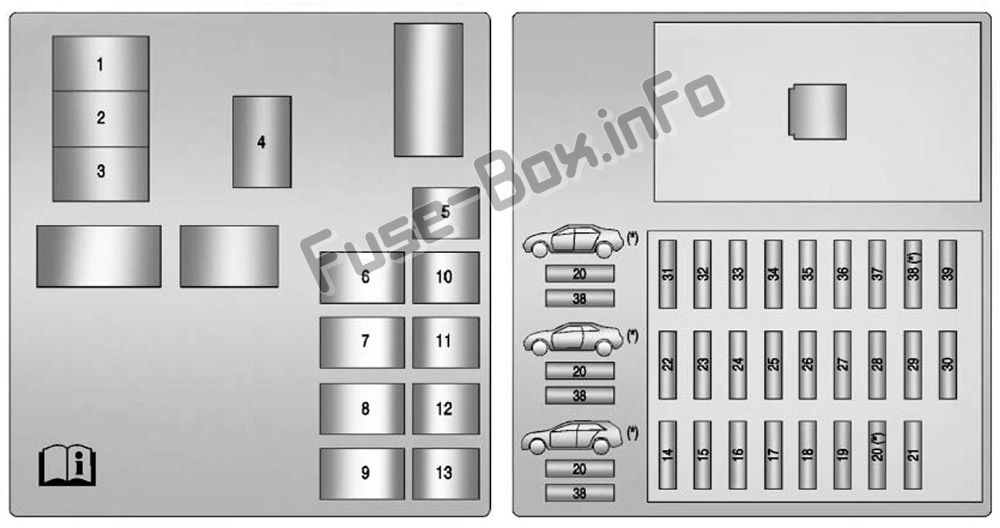

Багажное отделение
| № | Описание |
|---|---|
| Мини-предохранители | |
| 14 | Правый габаритный фонарь |
| 15 | Левый габаритный фонарь |
| 16 | Замок |
| 17 | Консоль/дополнительная розетка питания |
| 18 | Задний противотуманный/экспортный модуль управления кузовом (только экспорт) |
| 19 | Купе и седан: открытие багажника Универсал: Стеклоочиститель/омыватель заднего стекла |
| 20 | Купе: сиденья с удобным входом Универсал: Насос омывателя ветрового стекла |
| 21 | CTS: Люк на крыше CTS-V: Топливный насос |
| 22 | Правый габаритный фонарь (только экспорт) |
| 23 | Датчик контроля регулируемого напряжения |
| 24 | Аудиосистема (радио) |
| 25 | Система подушек безопасности |
| 26 | Удаленный вход без ключа/модуль защиты от кражи PASS-Key® |
| 27 | Аудио Динамики/сабвуфер |
| 28 | Система OnStar |
| 29 | Модуль управления двигателем |
| 30 | Вентиляция канистры |
| 31 | CTS: Топливный насос CTS-V: насос охлаждения заднего дифференциала |
| 33 | Стоп-сигналы (только экспорт) |
| 34 | Система защиты от кражи / универсальный механизм открывания гаражных ворот |
| 35 | Модуль сиденья с памятью |
| 36 | Модуль пассажирской двери |
| 38 | Купе и седан: не используется Универсал: задняя вспомогательная розетка |
| 39 | Усилитель |
| Автоматические выключатели | |
| 1 | Переключатель сиденья водителя с электроприводом |
| 2 | Переключатель сиденья пассажира с электроприводом |
| 3 | Электрические стеклоподъемники |
| 4 | Колонка рулевого управления с усилителем |
| 32 | Переключатель левого заднего стеклоподъемника |
| 37 | Переключатель правого заднего стеклоподъемника |
| Реле | |
| 5 | Стоп-сигналы (только экспорт) |
| 6 | Замок |
| 7 | Разблокировка двери |
| 8 | Разблокировка топливного люка (только экспорт) |
| 9 | Правый габаритный фонарь (только экспорт) |
| 10 | Консоль/дополнительная розетка питания |
| 11 | Купе и седан: открытие багажника Вагон: Не используется |
| 12 | Боковые габаритные огни |
| 13 | Левые габаритные огни |
